如何绘制长度为55、角度为80的吊环草图？

时间：2023-06-28 理论教育 版权反馈
【摘要】：选择如图11-97所示的长度为55，角度为80，绘制一直线。图11-102 绘制圆绘制另一侧吊环草图。选择初始坐标如图11-103所示，单击鼠标左健。绘制第一段线段。选择→→→命令，或者单击选项卡，选择组→中的图标，系统弹出“拉伸”对话框如图11-110所示。在指定矢量下拉列表中选择作为拉伸方向，并设置开始距离为-10，结束距离为10，单击“确定”按钮，得到图11-112所示的实体。注意若出现输入截面无效警告，可以先选择草图绘制的曲线，再打开拉伸对话框。

如何绘制长度为55、角度为80的吊环草图？

978-7-111-48736-4-Chapter11-265.jpg绘制一侧吊环草图。

978-7-111-48736-4-Chapter11-266.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter11-267.jpg，平面方法选择“自动判断”，单击“确定”按钮，进入草图模式。

978-7-111-48736-4-Chapter11-268.jpg选择【菜单】→【插入】→【曲线】→【轮廓】命令，或者单击【主页】选项卡，选择【曲线】组中的【轮廓】图标978-7-111-48736-4-Chapter11-269.jpg，选择初始坐标如图11-96所示（-170，12），单击鼠标左键。

978-7-111-48736-4-Chapter11-270.jpg选择如图11-97所示的长度为55，角度为80，绘制一直线。

978-7-111-48736-4-Chapter11-271.jpg选择长度为120，角度为20，如图11-98所示，绘制一条与大圆相交的直线。

978-7-111-48736-4-Chapter11-272.jpg选择【菜单】→【插入】→【曲线】→【圆】命令，或者单击【主页】选项卡，选择【曲线】组中的【圆】图标978-7-111-48736-4-Chapter11-273.jpg，初始坐标选择（0，0），直径为280，绘制一圆如图11-99所示。

978-7-111-48736-4-Chapter11-274.jpg选择【菜单】→【插入】→【曲线】→【直线】命令，或者单击【主页】选项卡，选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter11-275.jpg，直线初始坐标（-170，12），长度为80，角度为0，得到结果如图11-100所示。

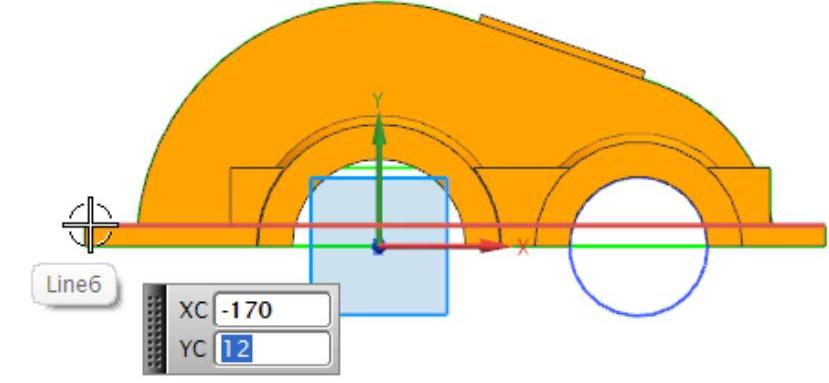

图11-96 设置初始点

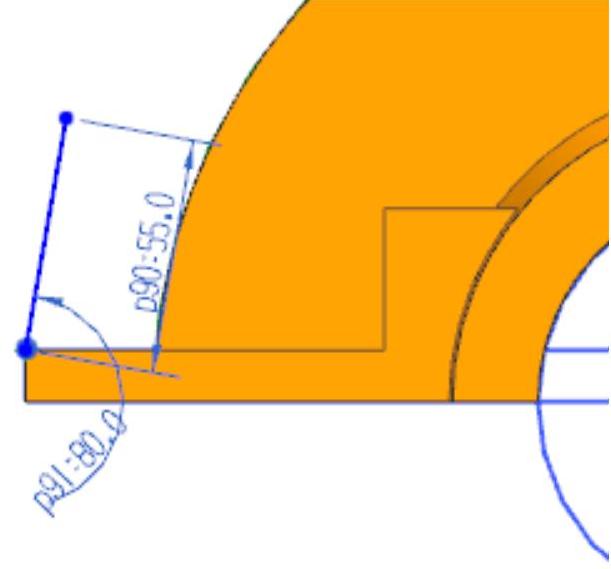

图11-97 绘制直线

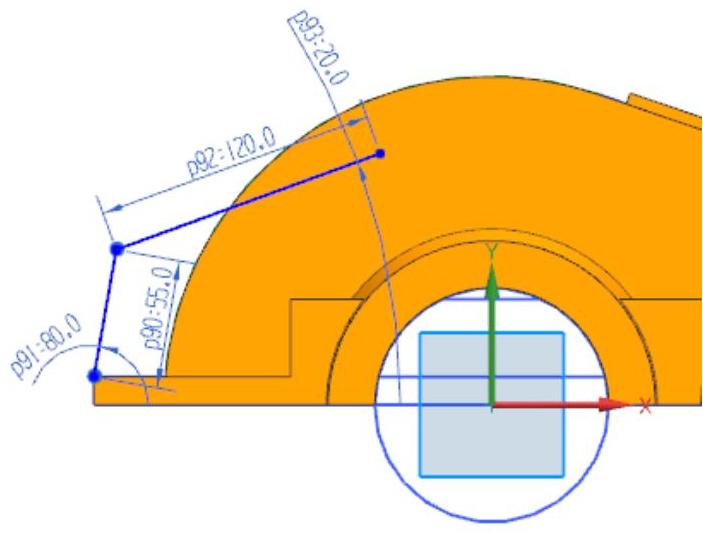

图11-98 绘制直线

978-7-111-48736-4-Chapter11-279.jpg选择【菜单】→【编辑】→【曲线】→【快速修剪】命令，或者单击【主页】选项卡，选择【曲线】组中的【快速修剪】图标978-7-111-48736-4-Chapter11-280.jpg，如图11-101所示。

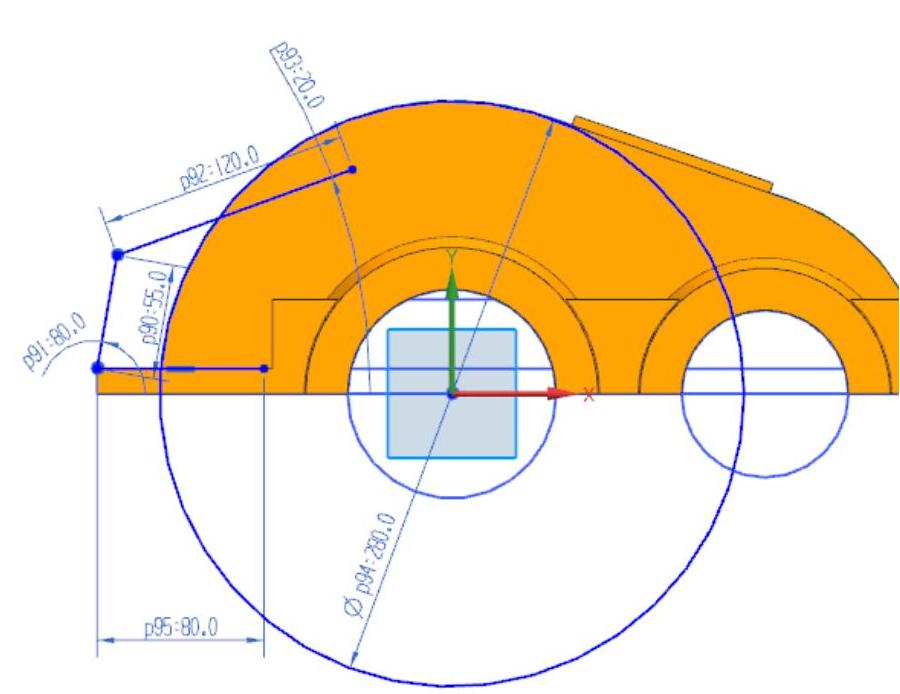

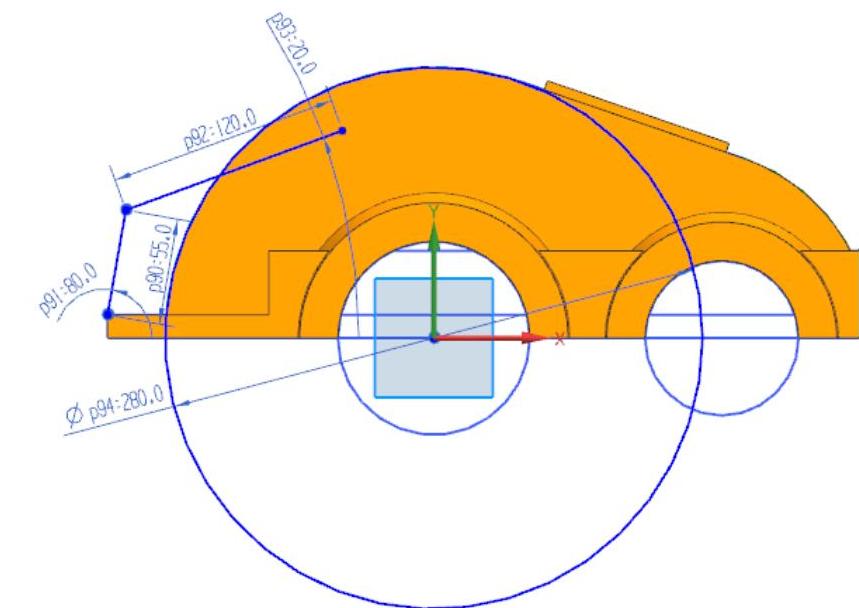

图11-99 设置圆心


图11-100 绘制直线

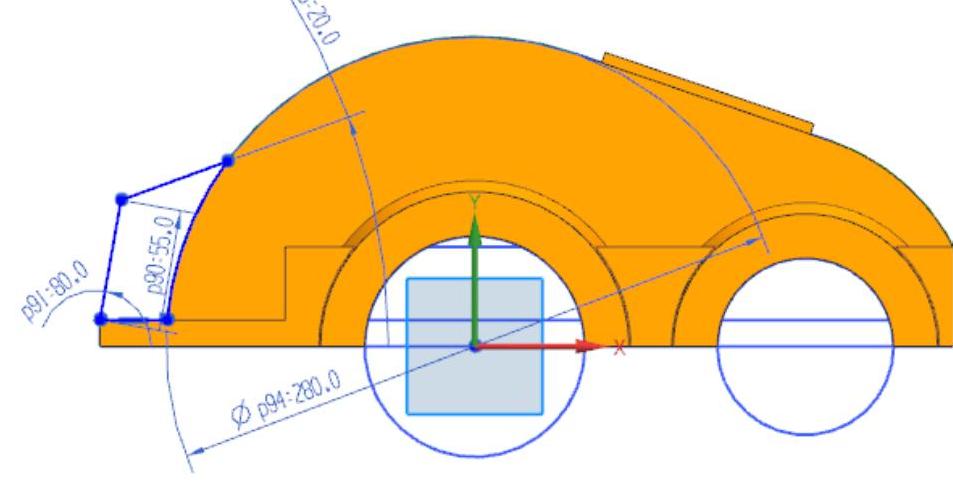

图11-101 修剪外形

978-7-111-48736-4-Chapter11-284.jpg选择【菜单】→【插入】→【曲线】→【圆】命令，或者单击【主页】选项卡，选择【曲线】组中的【圆】图标978-7-111-48736-4-Chapter11-285.jpg，圆心坐标选择（-145，55），直径为15，得圆如图11-102所示。

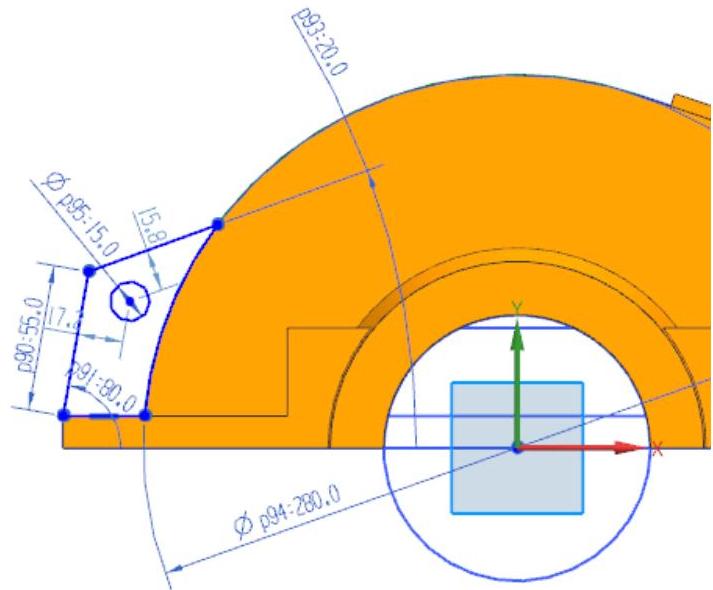

图11-102 绘制圆

978-7-111-48736-4-Chapter11-287.jpg绘制另一侧吊环草图。

978-7-111-48736-4-Chapter11-288.jpg选择【菜单】→【插入】→【曲线】→【轮廓】命令，或者单击【主页】选项卡，选择【曲线】组中的【轮廓】图标978-7-111-48736-4-Chapter11-289.jpg。

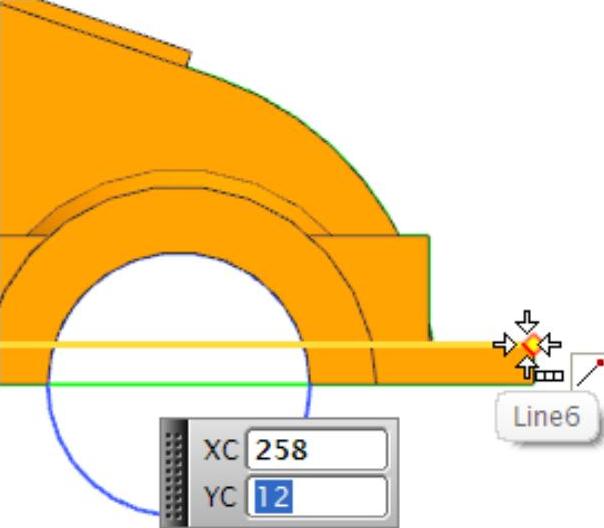

978-7-111-48736-4-Chapter11-290.jpg选择初始坐标（258，12）如图11-103所示，单击鼠标左健。选择长度为50，角度为104。绘制第一段线段。

注意

若在绘制轮廓线时，轮廓线尺寸与角度不正确，可单击【主页】选项卡，选择【约束】组中的978-7-111-48736-4-Chapter11-291.jpg图标，选择“点在曲线上”，使第一条轮廓线的初始点落在机盖上，第一条轮廓线与第二条轮廓线的交点可在第一条或第二条轮廓线上，若有尺寸或角度不对，再双击尺寸或角度，取消参考进行修改。

978-7-111-48736-4-Chapter11-292.jpg绘制轮廓选择长度为70，角度为160，绘制结果如图11-104所示。


图11-103 设定初始点

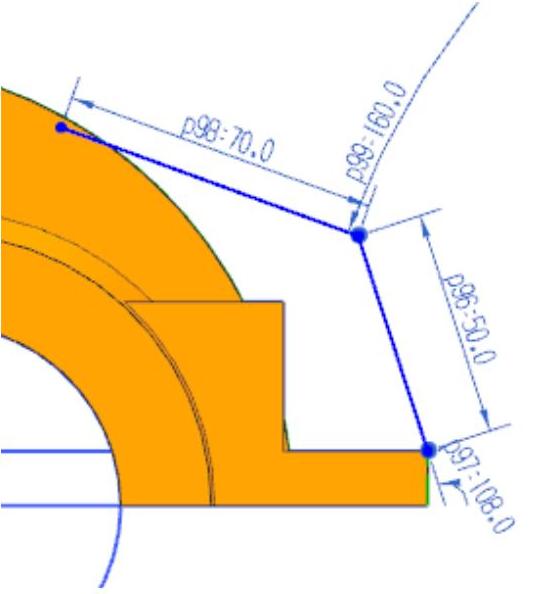

图11-104 绘制直线

978-7-111-48736-4-Chapter11-295.jpg选择【菜单】→【插入】→【曲线】→【直线】命令，或者单击【主页】选项卡，选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter11-296.jpg，直线初始坐标（258，12），长度为120，角度为180。得到结果如图11-105所示。

978-7-111-48736-4-Chapter11-297.jpg选择【菜单】→【插入】→【曲线】→【圆】命令，或者单击【主页】选项卡，选择【曲线】组中的【圆】图标978-7-111-48736-4-Chapter11-298.jpg，初始坐标选择（130，0），直径为196，如图11-106所示，绘制一圆。

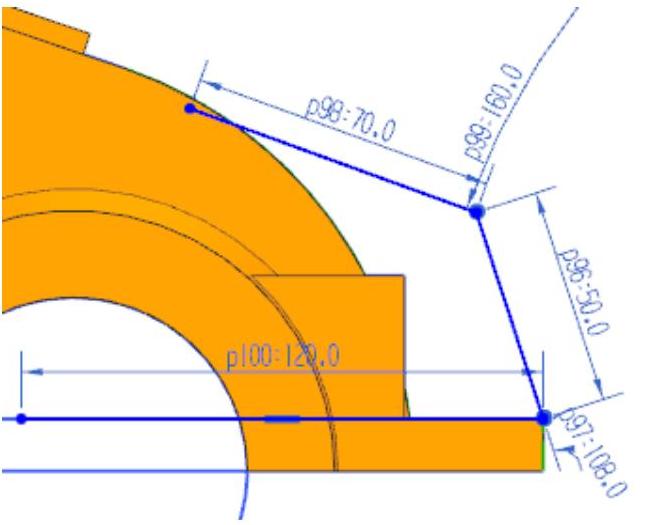

图11-105 绘制直线

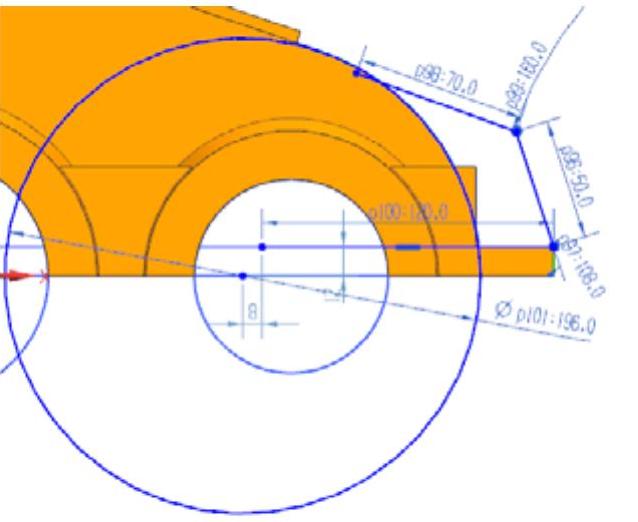

图11-106 绘制圆

978-7-111-48736-4-Chapter11-301.jpg选择【菜单】→【编辑】→【曲线】→【快速修剪】命令，或者单击【主页】选项卡，选择【曲线】组中的【快速修剪】图标978-7-111-48736-4-Chapter11-302.jpg，如图11-107所示。

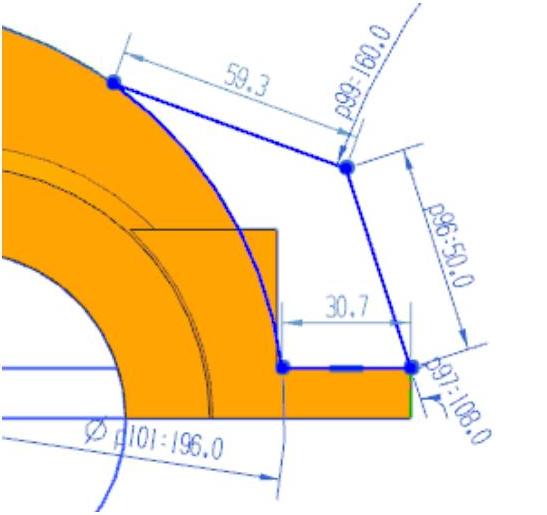

图11-107 修剪外形

978-7-111-48736-4-Chapter11-304.jpg选择【菜单】→【插入】→【曲线】→【圆】命令，或者单击【主页】选项卡，选择【曲线】组中的【圆】图标978-7-111-48736-4-Chapter11-305.jpg，圆心坐标选择（230，50），直径为15，得圆如图11-108所示。获得如图11-109所示的草图。

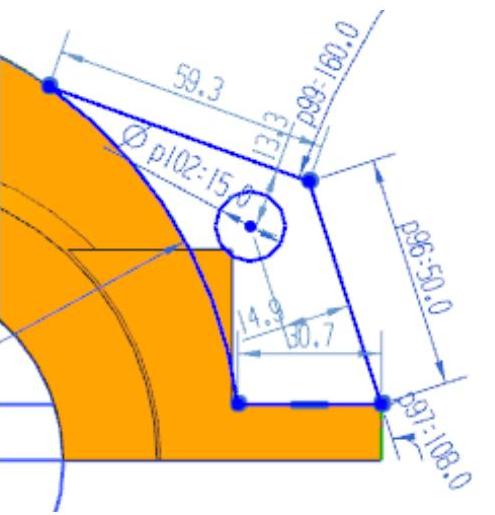

图11-108 绘制圆

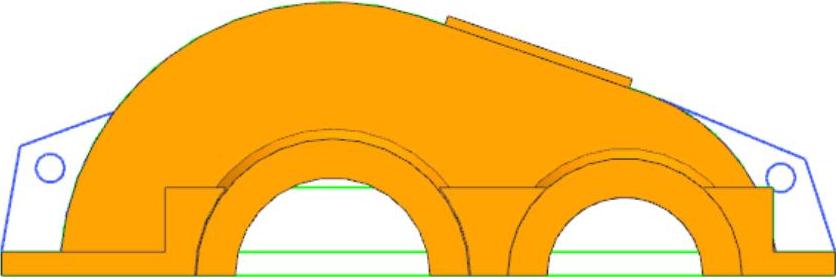

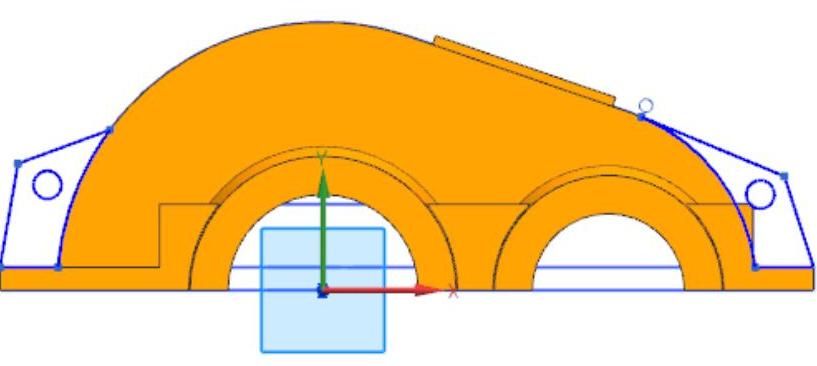

图11-109 绘制草图

978-7-111-48736-4-Chapter11-308.jpg选择【菜单】→【草图】→【完成草图】命令，或者单击【主页】选项卡，选择【草图】组中的【完成】图标978-7-111-48736-4-Chapter11-309.jpg，退出草图模式，进入建模模式。

978-7-111-48736-4-Chapter11-310.jpg选择【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标978-7-111-48736-4-Chapter11-311.jpg，系统弹出“拉伸”对话框如图11-110所示。利用该对话框拉伸草图中创建的曲线，操作方法如下：

978-7-111-48736-4-Chapter11-312.jpg选择草图绘制的曲线为拉伸曲线，如图11-111所示。

978-7-111-48736-4-Chapter11-313.jpg在指定矢量下拉列表中选择978-7-111-48736-4-Chapter11-314.jpg作为拉伸方向，并设置开始距离为-10，结束距离为10，单击“确定”按钮，得到图11-112所示的实体。

注意

若出现输入截面无效警告，可以先选择草图绘制的曲线，再打开拉伸对话框。

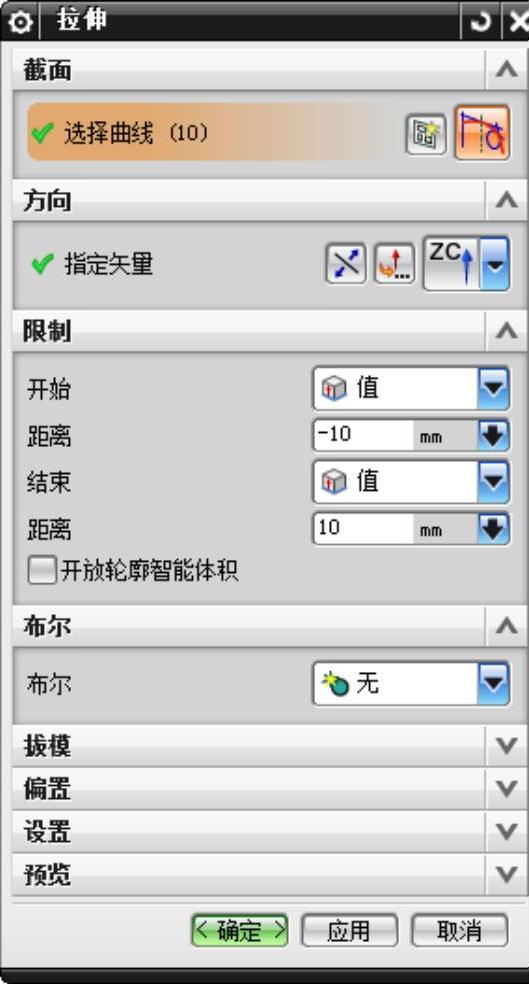

图11-110 “拉伸”对话框


图11-111 “拉伸”外形

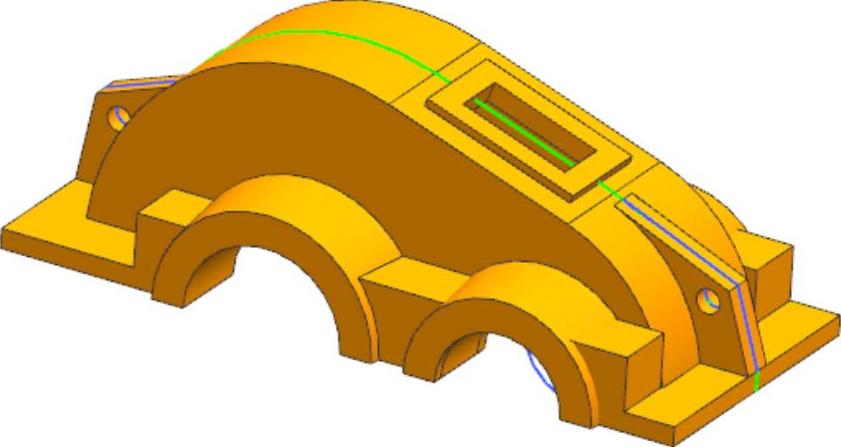

图11-112 创建实体
