创建窥视孔：实现视频监控的步骤

时间：2023-06-28 理论教育 版权反馈
【摘要】：单击“确定”按钮，得到如图11-78所示的凸垫。图11-81 “创建表达式”对话框图11-82 “创建表达式”对话框图11-83 创建垫块创建窥视孔。这时系统状态栏提示选择创建方式：柱面副、矩形、和常规。图11-90 “矩形腔体”对话框图11-91 “定位”对话框选择突台侧面一边，如图11-92所示的位置单击。图11-92 选择边图11-93 选择边弹出“创建表达式”对话框，在对话框中输入距离为15，如图11-94所示。图11-94 “创建表达式”对话框图11-95 创建窥视孔

创建窥视孔：实现视频监控的步骤

978-7-111-48736-4-Chapter11-215.jpg创建油标孔突台。选择【菜单】→【插入】→【设计特征】→【垫块】命令，单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【垫块】图标978-7-111-48736-4-Chapter11-216.jpg，系统弹出“垫块”对话框，如图11-71所示。这时系统状态栏提示选择创建方式。利用该对话框进行垫块操作，方法如下：

978-7-111-48736-4-Chapter11-217.jpg选择图11-71所示的对话中的“矩形”选项。

978-7-111-48736-4-Chapter11-218.jpg系统弹出“矩形垫块”对话框，如图11-72所示，单击“实体面”选项。

978-7-111-48736-4-Chapter11-219.jpg系统弹出“选择对像”对话框，如图11-73所示，选择图11-74所示的平面。

978-7-111-48736-4-Chapter11-220.jpg系统弹出“水平参考”对话框，如图11-75所示，选择“终点”选项。

978-7-111-48736-4-Chapter11-221.jpg选择所选平面的一边，如图11-76光标所在位置，单击”确定”按钮。

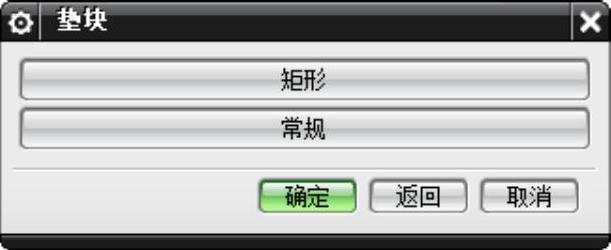

图11-71 “垫块”对话框

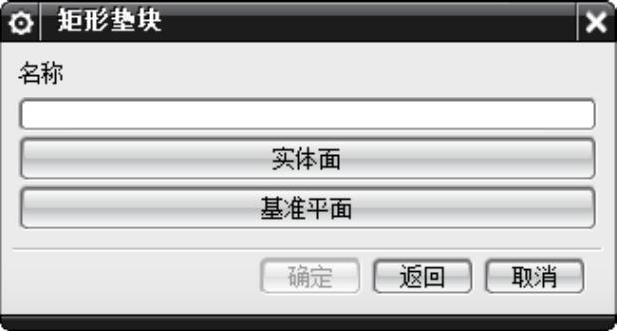

图11-72 “矩形垫块”对话框

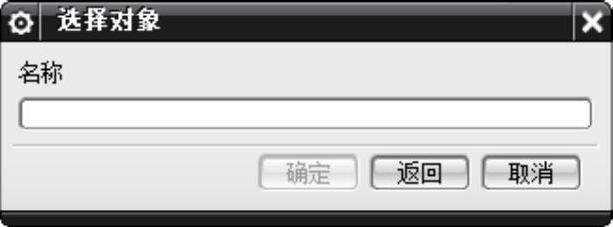

图11-73 “选择对像”对话框


图11-74 选择平面

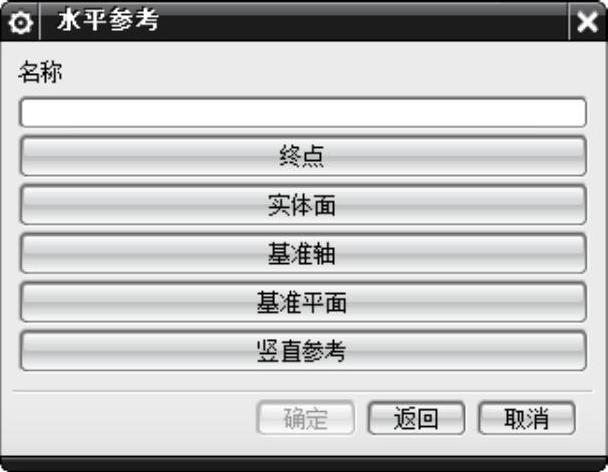

图11-75 “水平参考”对话框

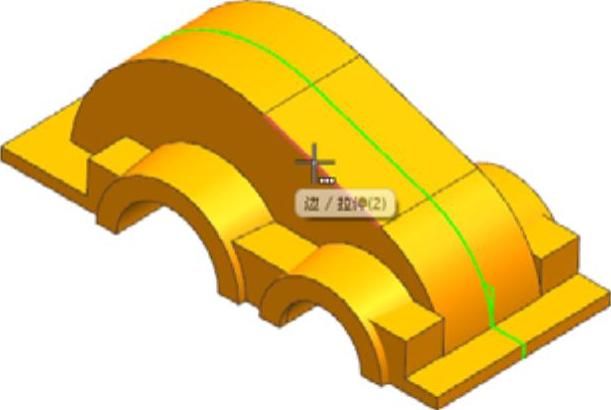

图11-76 选择端点

978-7-111-48736-4-Chapter11-228.jpg系统弹出“矩形垫块”对话框，如图11-77所示。长度文本框设置为100、宽度设置为65、高度为5，其他项设置为0。单击“确定”按钮，得到如图11-78所示的凸垫。


图11-77 “矩形垫块”对话框

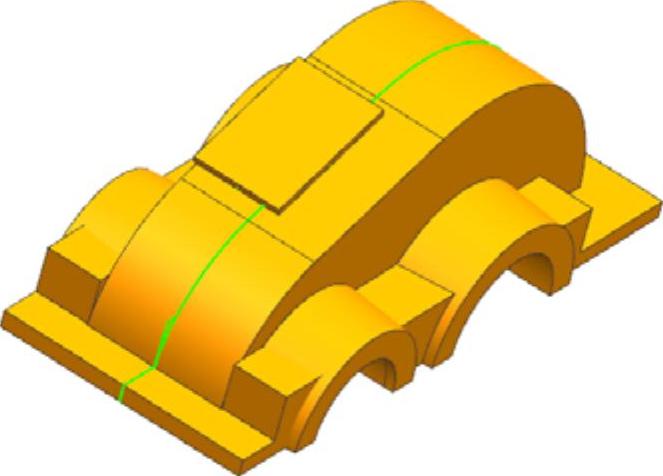

图11-78 垫块

978-7-111-48736-4-Chapter11-231.jpg系统弹出“定位”对话框，如图11-79所示。单击“垂直”按钮978-7-111-48736-4-Chapter11-232.jpg，选择凸台的一条边，选择突台相邻的一边如图11-80所示。

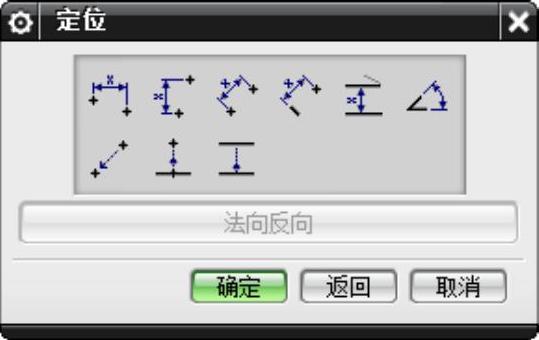

图11-79 “定位”对话框

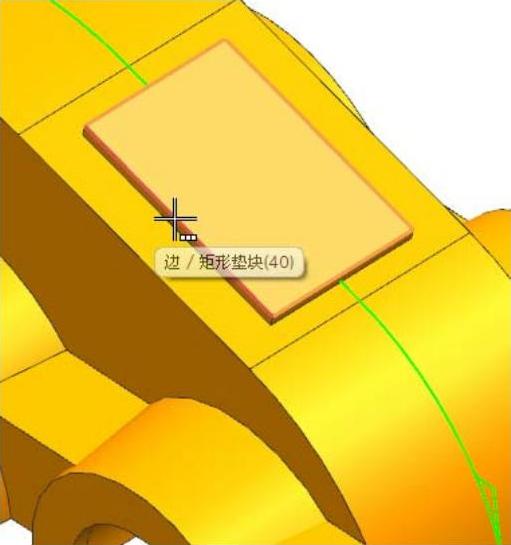

图11-80 选择定位边

978-7-111-48736-4-Chapter11-235.jpg系统弹出“创建表达式”对话框，如图11-81所示。在表达式的文本框中输入18.5。单击“确定”按钮。

978-7-111-48736-4-Chapter11-236.jpg选择垫块的另一边，再选择垫块相邻的一边。

978-7-111-48736-4-Chapter11-237.jpg系统弹出“创建表达式”对话框，如图11-82所示。在表达式的文本框中输入10，如图11-82所示。单击“确定”按钮。得到实体模型如图11-83所示。

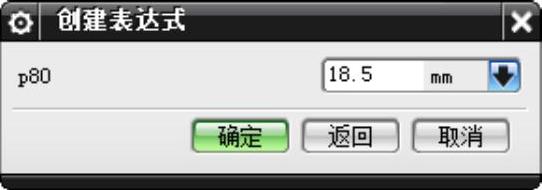

图11-81 “创建表达式”对话框


图11-82 “创建表达式”对话框


图11-83 创建垫块

978-7-111-48736-4-Chapter11-241.jpg创建窥视孔。选择【菜单】→【插入】→【设计特征】→【腔体】命令，或单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【腔体】图标978-7-111-48736-4-Chapter11-242.jpg，系统弹出“腔体”对话框，如图11-84所示。这时系统状态栏提示选择创建方式：柱面副、矩形、和常规。利用该对话框进行腔体创建操作，方法如下：

978-7-111-48736-4-Chapter11-243.jpg选择图11-84所示的对话中的“矩形”选项。

978-7-111-48736-4-Chapter11-244.jpg系统弹出“矩形腔体”对话框，如图11-85所示，单击“实体面”选项。

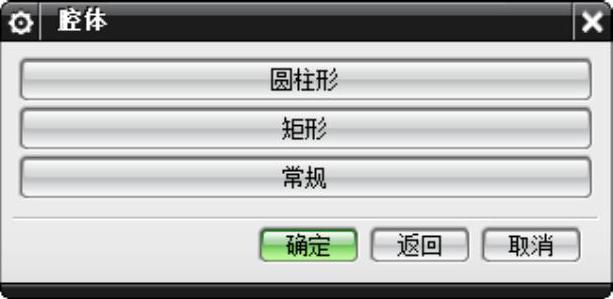

图11-84 “腔体”对话框


图11-85 “矩形腔体”对话框

978-7-111-48736-4-Chapter11-247.jpg系统弹出“选择对像”对话框，如图11-86所示。选择图11-87所示的平面为放置面。单击选择物体对话框的“确定”按钮。


图11-86 “选择对像”对话框

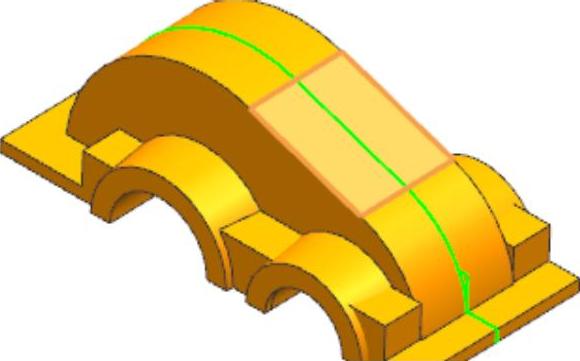

图11-87 选择平面

978-7-111-48736-4-Chapter11-250.jpg系统弹出“水平参考”对话框，如图11-88所示。选择“实体面”选项。选择垫块的一个侧面为参考平面在图11-89中的光标指定位置单击。


图11-88 “水平参考”对话框

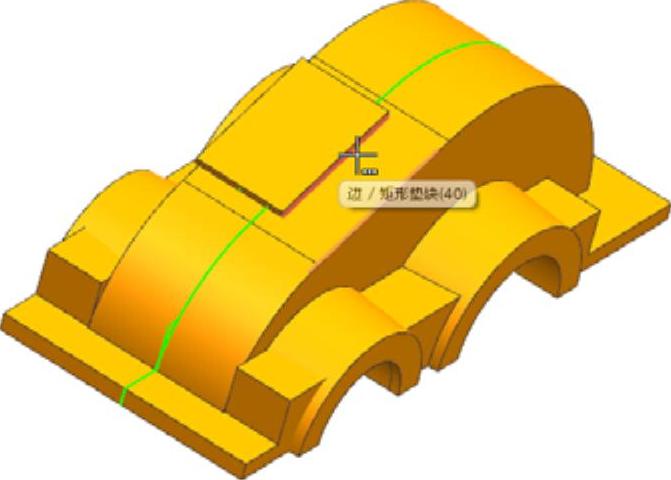

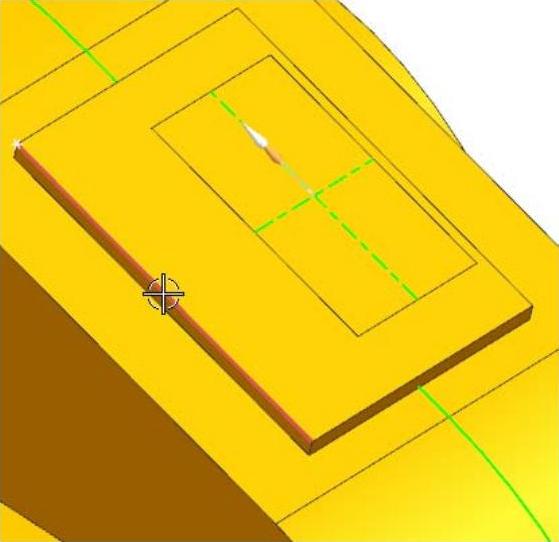

图11-89 选择边

978-7-111-48736-4-Chapter11-253.jpg系统弹出“矩形腔体”对话框，如图11-90所示。输入矩形腔体的长度、宽度、深度、拐角半径、底面半径和锥角，单击“确定”按钮。系统弹出“定位”对话框，如图11-91所示。选择垂直选项，单击978-7-111-48736-4-Chapter11-254.jpg按钮。

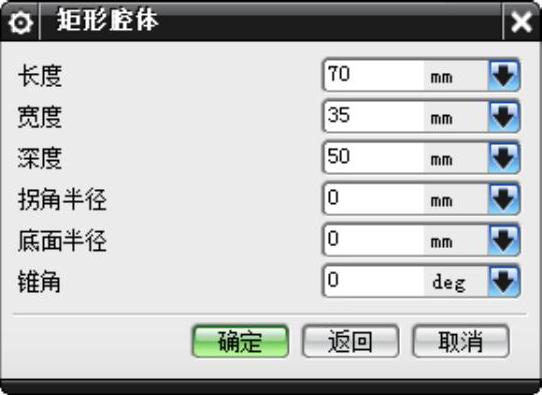

图11-90 “矩形腔体”对话框


图11-91 “定位”对话框

978-7-111-48736-4-Chapter11-257.jpg选择突台侧面一边，如图11-92所示的位置单击。

978-7-111-48736-4-Chapter11-258.jpg选择孔的另一边如图11-93所示的位置单击。

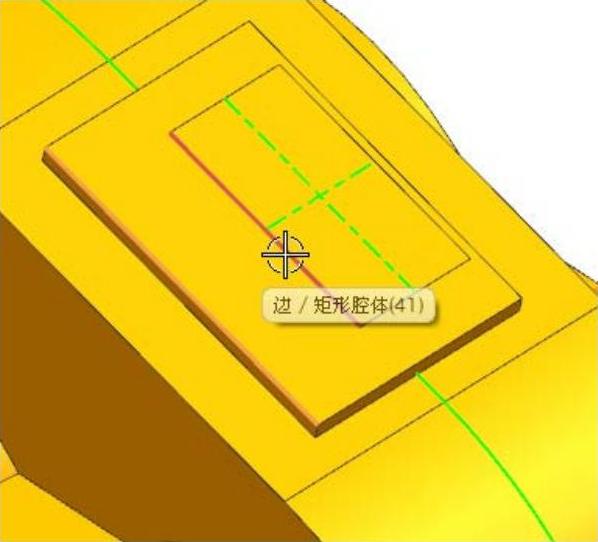

图11-92 选择边


图11-93 选择边

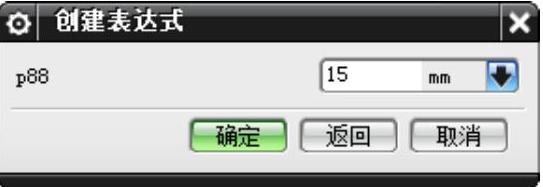

978-7-111-48736-4-Chapter11-261.jpg弹出“创建表达式”对话框，在对话框中输入距离为15，如图11-94所示。

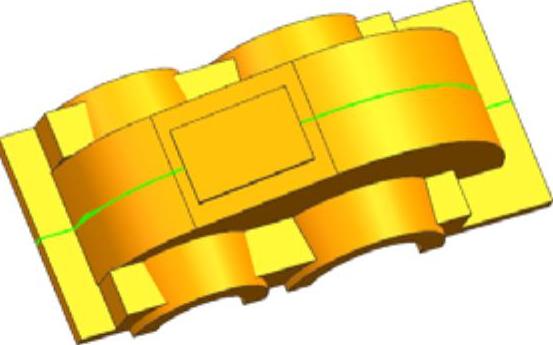

978-7-111-48736-4-Chapter11-262.jpg对另外一边进行定位，垂直距离为15，结果如图11-95所示。


图11-94 “创建表达式”对话框

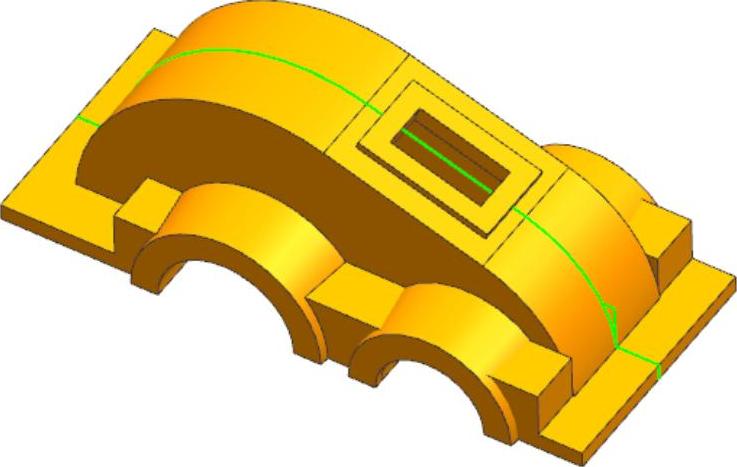

图11-95 创建窥视孔
