小滚动轴承突台的创建技巧

978-7-111-48736-4-Chapter11-155.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter11-156.jpg，平面方法选择“自动判断”，单击“确定”按钮，进入草图模式，如图11-54所示。

978-7-111-48736-4-Chapter11-157.jpg选择【菜单】→【插入】→【曲线】→【圆】命令，或者单击【主页】选项卡，选择【曲线】组中的【圆】图标978-7-111-48736-4-Chapter11-158.jpg，初始坐标选择（150，0）直径为120。按回车键得到如图11-55所示的圆。

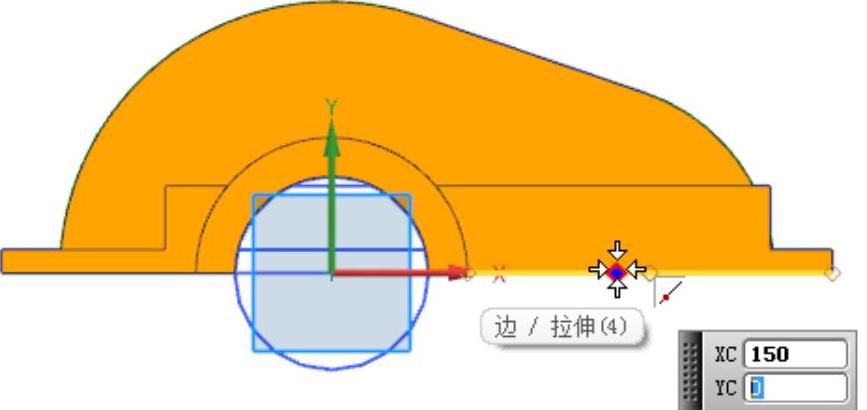

图11-54 设定坐标、直径

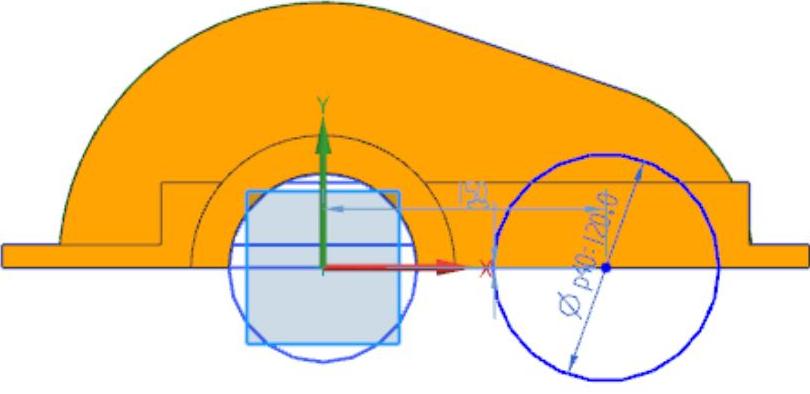

图11-55 绘制圆

978-7-111-48736-4-Chapter11-161.jpg用同样的方法做一直径为80的同心圆，如图11-56所示。

978-7-111-48736-4-Chapter11-162.jpg选择【菜单】→【插入】→【曲线】→【直线】命令，或者单击【主页】选项卡，选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter11-163.jpg，绘制水平的一条直线起点坐标（75，0），长度250，角度0。

978-7-111-48736-4-Chapter11-164.jpg选择【菜单】→【编辑】→【曲线】→【快速修剪】命令，或者单击【主页】选项卡，选择【曲线】组中的【快速修剪】图标978-7-111-48736-4-Chapter11-165.jpg，结果如图11-57所示。

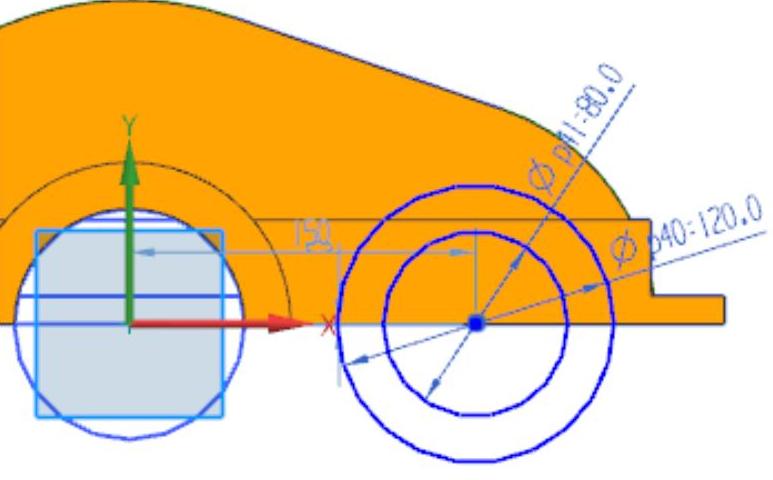

图11-56 绘制同心圆

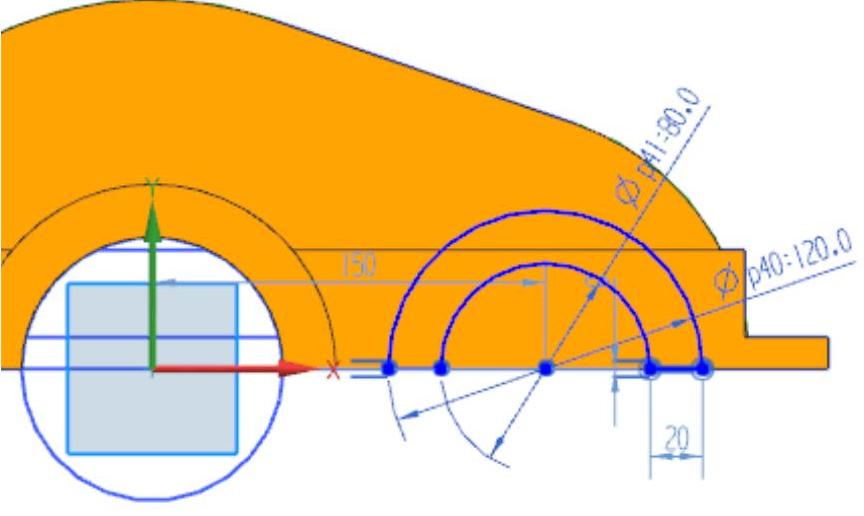

图11-57 修剪圆环

978-7-111-48736-4-Chapter11-168.jpg选择【菜单】→【草图】→【完成草图】命令，或者单击【主页】选项卡，选择【草图】组中的【完成】图标978-7-111-48736-4-Chapter11-169.jpg，退出草图模式，进入建模模式。

978-7-111-48736-4-Chapter11-170.jpg选择单击【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标978-7-111-48736-4-Chapter11-171.jpg，系统弹出“拉伸”对话框。利用该对话框拉伸草图中创建的曲线，操作方法如下：

978-7-111-48736-4-Chapter11-172.jpg选择草图绘制后的圆环如图11-58所示为拉伸曲线。

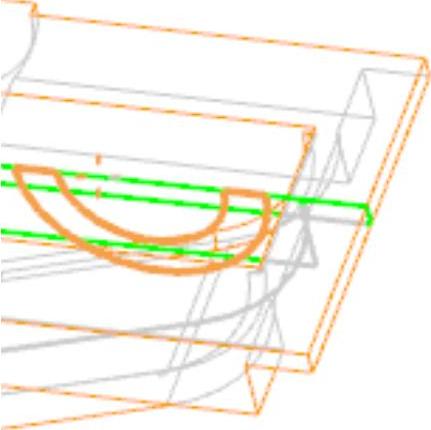

图11-58 选择拉伸曲线

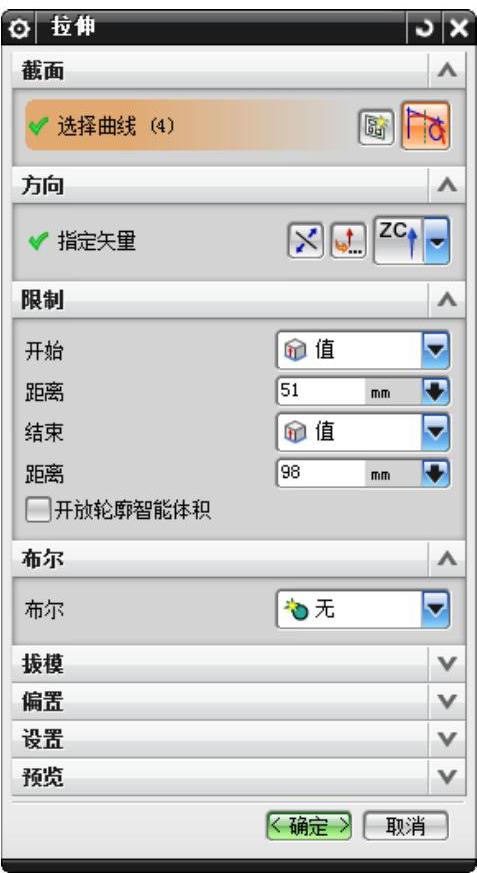

978-7-111-48736-4-Chapter11-174.jpg在指定矢量下拉列表中选择978-7-111-48736-4-Chapter11-175.jpg作为拉伸方向，输入开始距离为51，结束距离为98，其他按如图11-59所示填写，单击“确定”按钮。

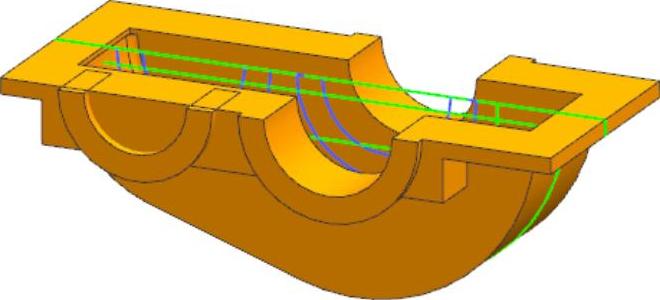

得到图11-60所示的实体。

978-7-111-48736-4-Chapter11-176.jpg选择【菜单】→【编辑】→【变换】命令，弹出“变换”对话框。利用该对话框进行镜像变换方法如下：

978-7-111-48736-4-Chapter11-177.jpg在“变换”对话框提示下选择拉伸得到的轴承面为镜像对象。

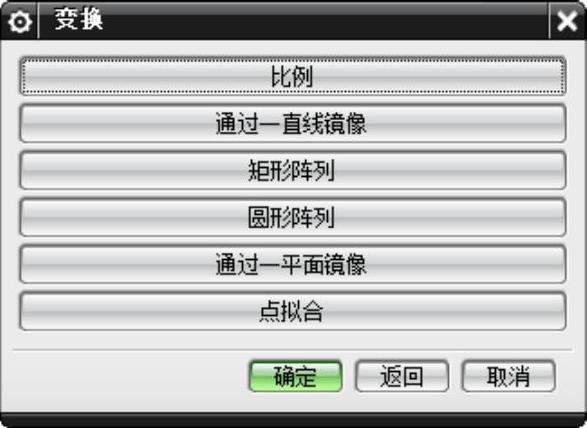

978-7-111-48736-4-Chapter11-178.jpg系统弹出“变换”对话框，如图11-61所示。选择“通过一平面做镜像”选项。

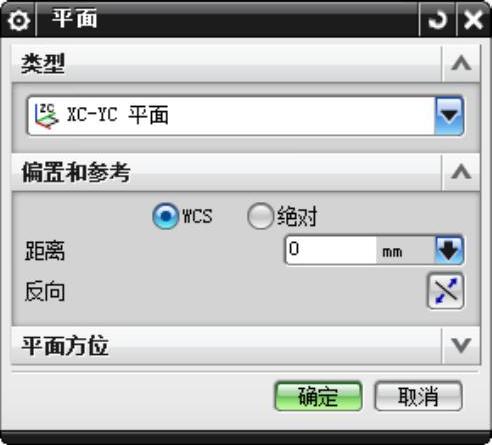

978-7-111-48736-4-Chapter11-179.jpg系统弹出“平面”对话框，如图11-62所示。选择XC-YC平面即法线方向为ZC其他选项按图所示，单击“确定”按钮。


图11-59 “拉伸”对话框(www.daowen.com)


图11-60 创建实体


图11-61 “变换”对话框


图11-62 “平面”对话框

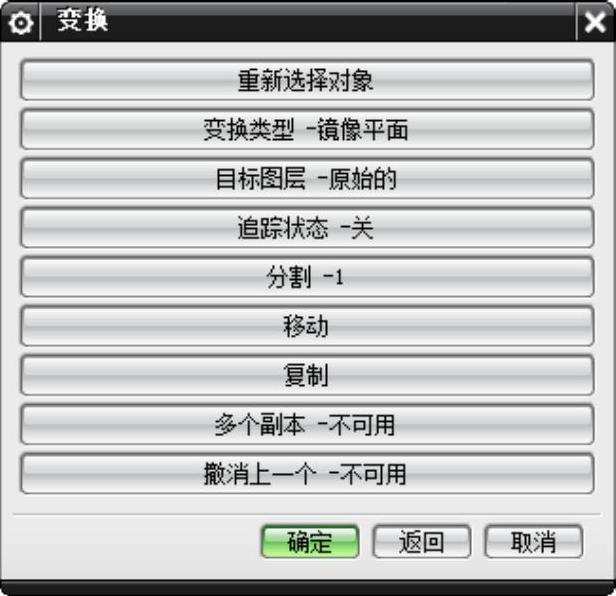

978-7-111-48736-4-Chapter11-184.jpg系统弹出“变换”对话框，如图11-63所示。选择“复制”选项，单击“确定”按钮，得到实体如图11-64所示。


图11-63 “变换”对话框

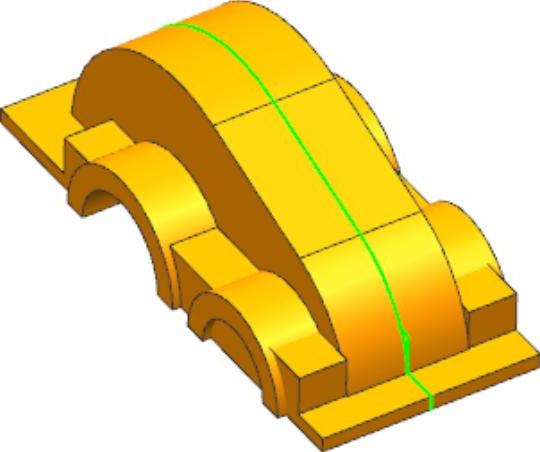

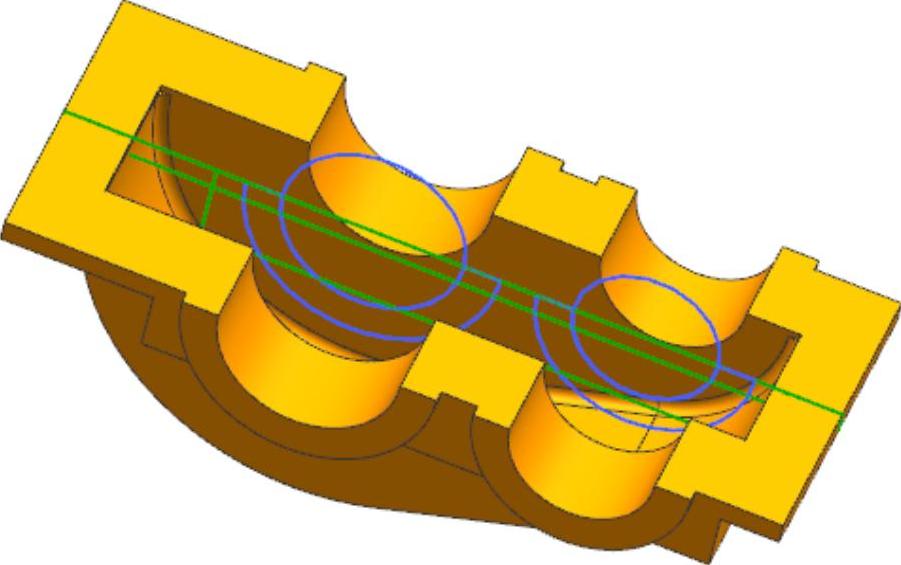

图11-64 镜像结果

978-7-111-48736-4-Chapter11-187.jpg选择【菜单】→【插入】→【组合】→【求和】，或单击【主页】选项卡，选择【特征】组→【组合下拉菜单】中的【求和】图标978-7-111-48736-4-Chapter11-188.jpg，将小轴承凸台与实体进行求和运算。

978-7-111-48736-4-Chapter11-189.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter11-190.jpg，平面方法选择“自动判断”，单击“确定”按钮，进入草图模式。

978-7-111-48736-4-Chapter11-191.jpg选择【菜单】→【插入】→【曲线】→【圆】命令，或者单击【主页】选项卡，选择【曲线】组中的【圆】图标978-7-111-48736-4-Chapter11-192.jpg，初始坐标选择（150，0），直径80，按回车键得到如图11-65所示的圆。

978-7-111-48736-4-Chapter11-193.jpg选择【菜单】→【任务】→【完成草图】命令，或者单击【主页】选项卡，选择【草图】组中的【完成】图标978-7-111-48736-4-Chapter11-194.jpg，退出草图模式，进入建模模式。

978-7-111-48736-4-Chapter11-195.jpg选择单击【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标978-7-111-48736-4-Chapter11-196.jpg，系统弹出“拉伸”对话框，如图11-66所示。利用该对话框拉伸草图中创建的曲线，操作方法如下：

978-7-111-48736-4-Chapter11-197.jpg选择草图绘制后的圆环为拉伸曲线。

978-7-111-48736-4-Chapter11-198.jpg在指定矢量下拉列表中选择978-7-111-48736-4-Chapter11-199.jpg作为拉伸方向，并按如图11-66所示填写，开始距离为100，结束距离为-100，与实体进行“布尔求差”运算，单击“确定”按钮，得到图11-67所示的实体。

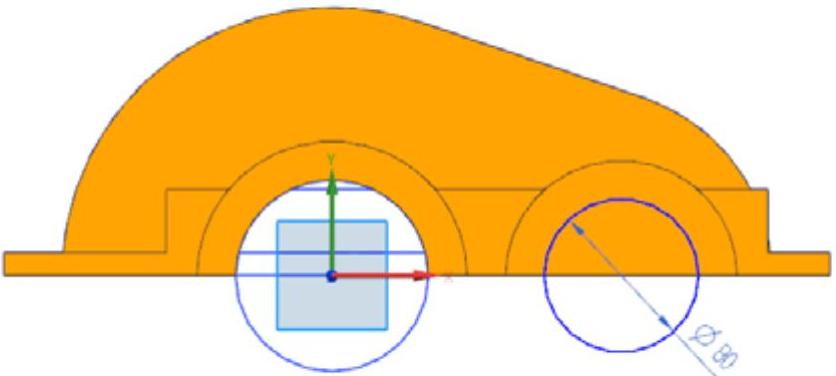

图11-65 绘制圆

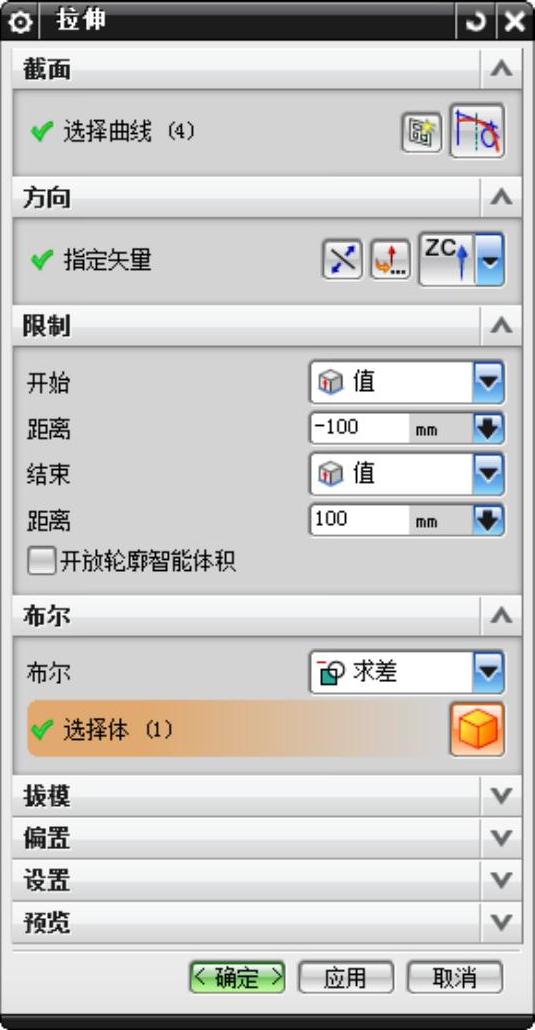

图11-66 “拉伸”对话框


图11-67 拉伸后实体
