打造大滚动轴承突台的关键步骤

时间：2023-06-28 理论教育 版权反馈
【摘要】：按回车键得到如图11-41所示的圆。图11-45 “拉伸”对话框图11-46 创建实体选择→→命令，弹出“变换”对话框。利用该对话框进行镜像变换方法如下：在对话框提示下选择拉伸得到的轴承面为镜像对象。在指定矢量下拉列表中选择作为拉伸方向，开始距离为100，结束距离为-100，与实体进行“布尔求差”运算，单击“确定”按钮，得到图11-53所示的实体。图11-51 创建圆图11-52 “拉伸”对话框图11-53 “拉伸”实体

打造大滚动轴承突台的关键步骤

978-7-111-48736-4-Chapter11-107.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter11-108.jpg，平面方法选择“自动判断”，单击“确定”按钮，进入草图模式。

978-7-111-48736-4-Chapter11-109.jpg选择【菜单】→【插入】→【曲线】→【圆】命令，或者单击【主页】选项卡，选择【曲线】组中的【圆】图标978-7-111-48736-4-Chapter11-110.jpg，初始坐标选择（0，0），直径140，如图11-40所示。按回车键得到如图11-41所示的圆。

978-7-111-48736-4-Chapter11-111.jpg用同样的方法做一直径为100的同心圆，如图11-42所示。

978-7-111-48736-4-Chapter11-112.jpg选择【菜单】→【插入】→【曲线】→【直线】命令，或者单击【主页】选项卡，选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter11-113.jpg，绘制水平的一条直线起点坐标（-230，0），长度400，角度0。如图11-43所示。


图11-40 设定坐标、直径

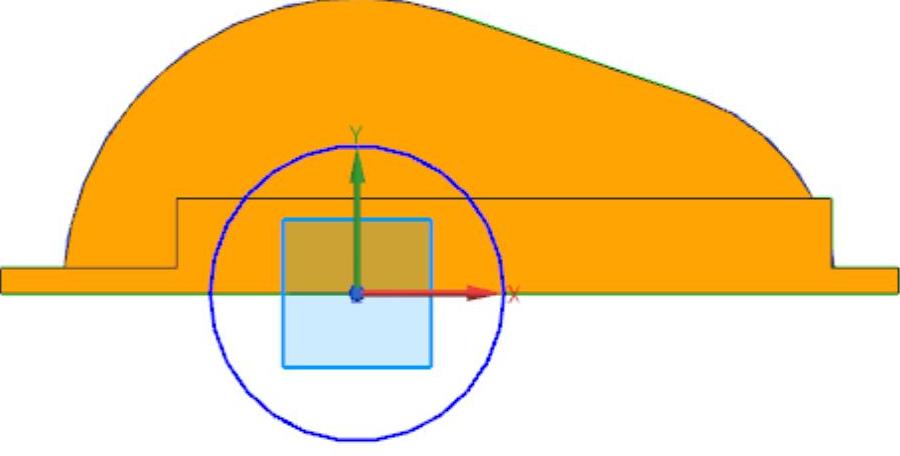

图11-41 绘制圆

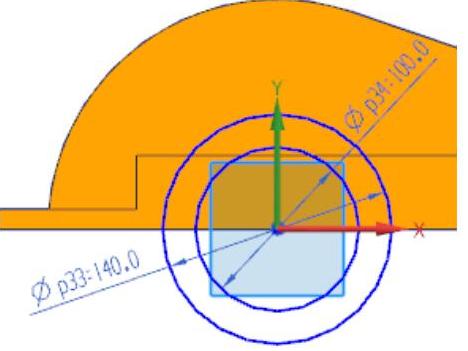

图11-42 绘制同心圆

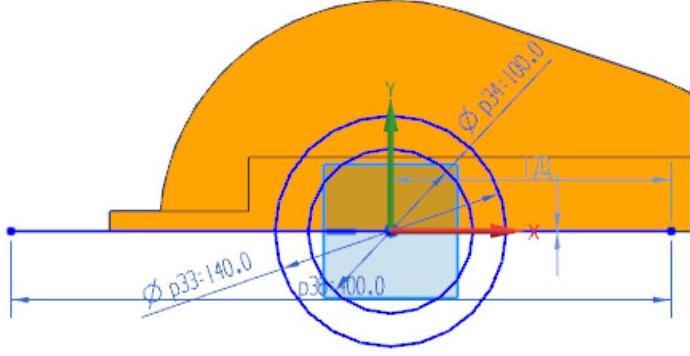

图11-43 绘制直线

978-7-111-48736-4-Chapter11-118.jpg选择【菜单】→【编辑】→【曲线】→【快速修剪】命令，或者单击【主页】选项卡，选择【曲线】组中的【快速修剪】图标978-7-111-48736-4-Chapter11-119.jpg，如图11-44所示。

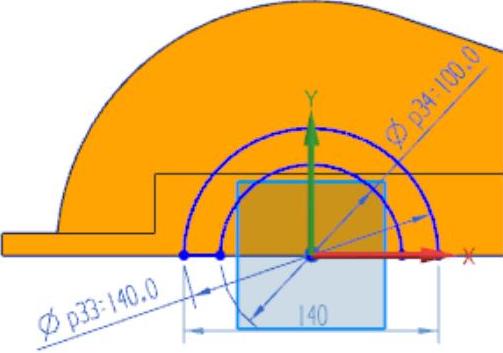

图11-44 修剪圆环

978-7-111-48736-4-Chapter11-121.jpg选择【菜单】→【任务】→【完成草图】命令，或者单击【主页】选项卡，选择【草图】组中的【完成】图标978-7-111-48736-4-Chapter11-122.jpg，退出草图模式，进入建模模式。

978-7-111-48736-4-Chapter11-123.jpg选择单击【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标978-7-111-48736-4-Chapter11-124.jpg，系统弹出“拉伸”对话框，如图11-45所示。利用该对话框拉伸草图中创建的曲线，操作方法如下：

978-7-111-48736-4-Chapter11-125.jpg选择草图绘制后的圆环为拉伸曲线。

978-7-111-48736-4-Chapter11-126.jpg在指定矢量下拉列表中选择978-7-111-48736-4-Chapter11-127.jpg作为拉伸方向，并按如图11-45所示填写，开始距离为51，结束距离为98，单击“确定”按钮，得到图11-46所示的实体。

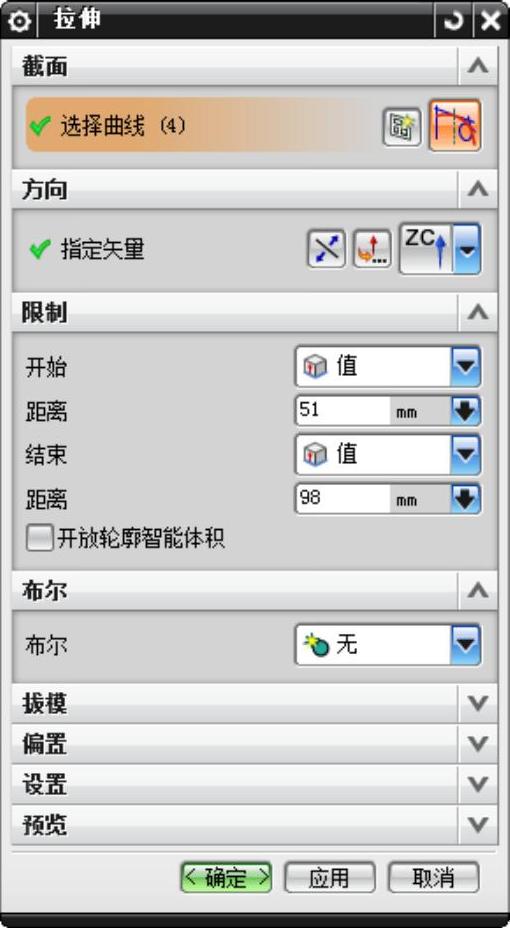

图11-45 “拉伸”对话框


图11-46 创建实体

978-7-111-48736-4-Chapter11-130.jpg选择【菜单】→【编辑】→【变换】命令，弹出“变换”对话框。利用该对话框进行镜像变换方法如下：

978-7-111-48736-4-Chapter11-131.jpg在对话框提示下选择拉伸得到的轴承面为镜像对象。(www.daowen.com)

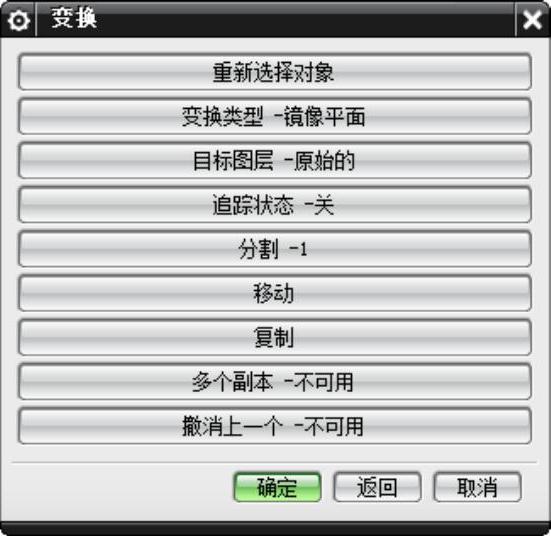

978-7-111-48736-4-Chapter11-132.jpg系统弹出“变换”对话框，如图11-47所示。选择“通过一平面镜像”选项。

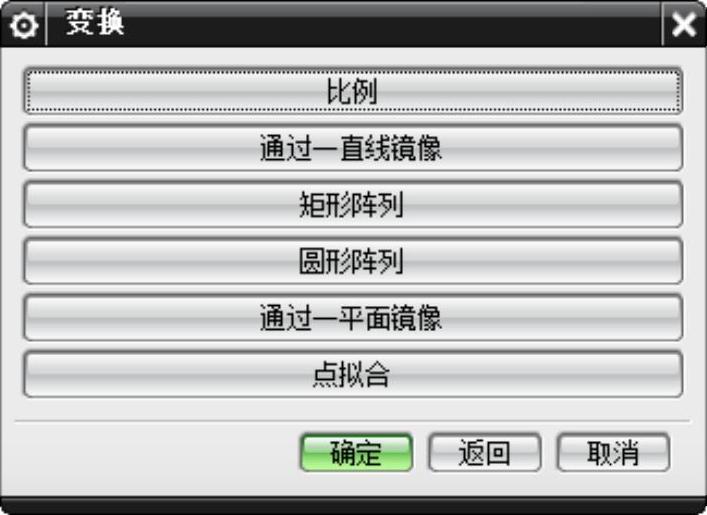

图11-47 “变换”对话框

978-7-111-48736-4-Chapter11-134.jpg系统弹出“平面”对话框，如图11-48所示。选择XC-YC平面即法线方向为ZC其他选项按如图所示，单击“确定”按钮。

978-7-111-48736-4-Chapter11-135.jpg系统弹出“变换”对话框，如图11-49所示。选择“复制”选项，单击“确定”按钮，得到实体如图11-50所示。


图11-48 “平面”对话框


图11-49 “变换”对话框

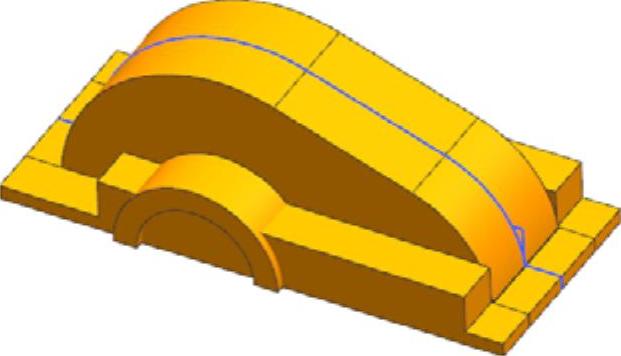

图11-50 镜像结果

978-7-111-48736-4-Chapter11-139.jpg选择【菜单】→【插入】→【组合】→【求和】，或单击【主页】选项卡，选择【特征】组→【组合下拉菜单】中的【求和】图标978-7-111-48736-4-Chapter11-140.jpg，将所有实体进行求和运算。

978-7-111-48736-4-Chapter11-141.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter11-142.jpg，平面方法选择“自动判断”，单击“确定”按钮，进入草图模式。

978-7-111-48736-4-Chapter11-143.jpg选择【菜单】→【插入】→【曲线】→【圆】命令，或者单击【主页】选项卡，选择【曲线】组中的【圆】图标978-7-111-48736-4-Chapter11-144.jpg，初始坐标选择（0，0），直径100，按回车键得到如图11-51所示的圆。

978-7-111-48736-4-Chapter11-145.jpg选择【菜单】→【任务】→【完成草图】，或者单击【主页】选项卡，选择【草图】组中的【完成】图标978-7-111-48736-4-Chapter11-146.jpg，退出草图模式，进入建模模式。

978-7-111-48736-4-Chapter11-147.jpg选择【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标978-7-111-48736-4-Chapter11-148.jpg，系统弹出“拉伸”对话框，如图11-52所示。利用该对话框拉伸草图中创建的曲线，操作方法如下：

978-7-111-48736-4-Chapter11-149.jpg选择草图绘制后的圆环为拉伸曲线。

978-7-111-48736-4-Chapter11-150.jpg在指定矢量下拉列表中选择978-7-111-48736-4-Chapter11-151.jpg作为拉伸方向，开始距离为100，结束距离为-100，与实体进行“布尔求差”运算，单击“确定”按钮，得到图11-53所示的实体。

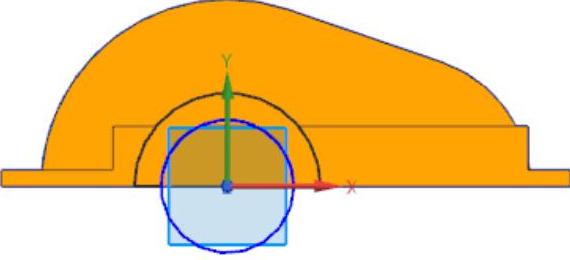

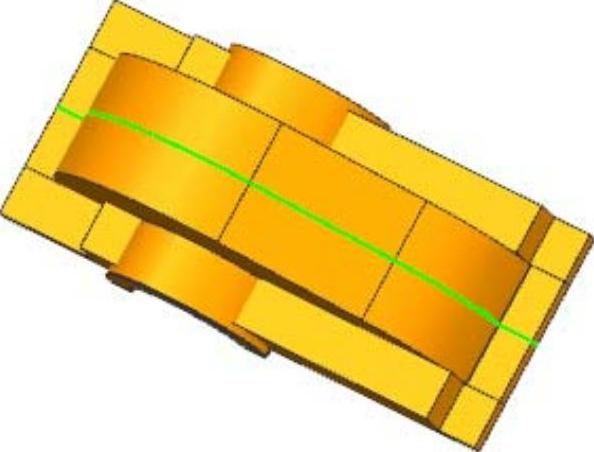

图11-51 创建圆


图11-52 “拉伸”对话框

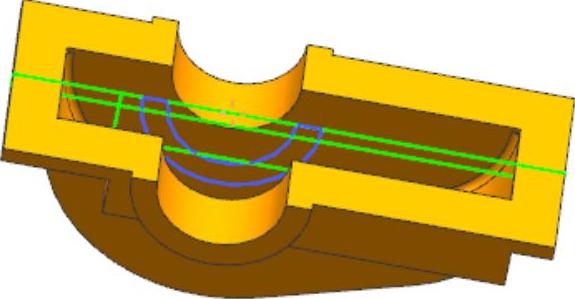

图11-53 “拉伸”实体
