拆分。选择【菜单】→【插入】→【修剪】→【拆分体】命令，或单击【主页】选项卡，选择【特征】组→【更多】库→【修剪】库中的【拆分体】图标
，系统弹出“拆分体”对话框，如图11-27所示。利用该对话框对得到的实体进行分割，操作方法如下：
选择实体全部为拆分对象。
单击“指定平面”按钮选择机盖突起部分的一侧平面为基准面如图11-28所示阴影部分，将箱体中间部分分离出来。
单击“确定”按钮，完成拆分。
按如上方法选择另一对称平面拆分，得到图11-29所示的实体。
选择图11-30所示阴影部分，再进行拆分。方法如上所述，基准面选为图11-31所示阴影平面，偏置设为-30。

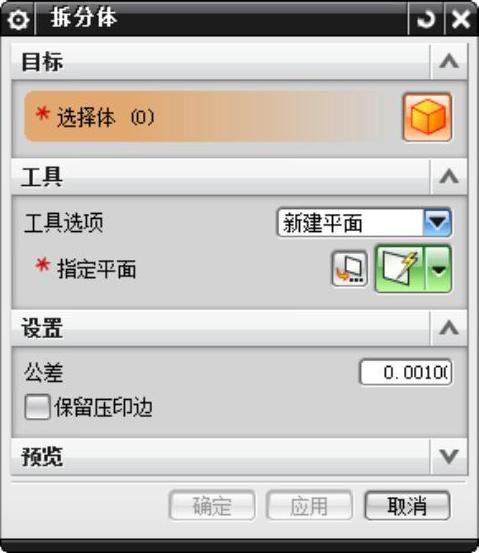

图11-27 “拆分体”对话框

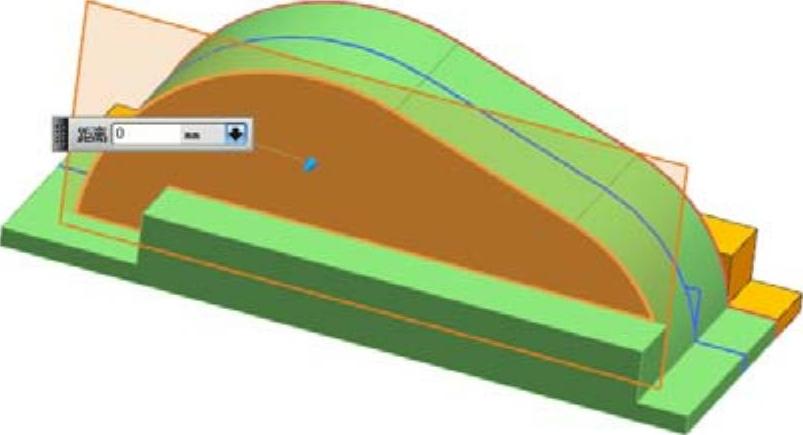

图11-28 设置基准平面

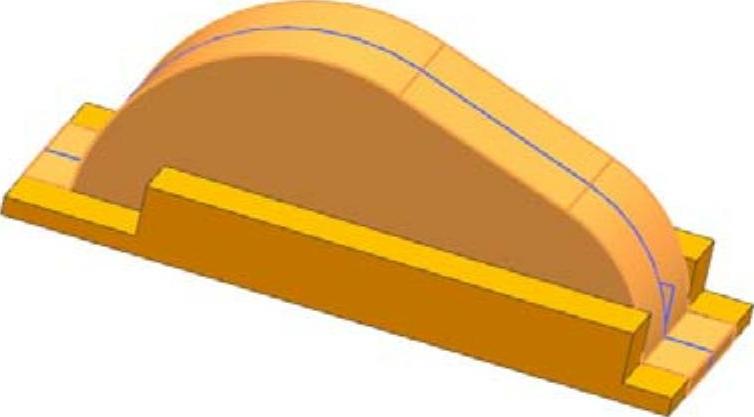

图11-29 切割结果
按上述方法将图11-32所示阴影部分继续拆分，选择图11-32所示阴影部分为基准面，偏置设为-30，获得图11-33所示的实体。
抽壳。选择【菜单】→【插入】→【偏置/缩放】→【抽壳】命令，或者单击【主页】选项卡，选择【特征】组中的【抽壳】图标
。系统将弹出如图11-34所示的对话框。利用该对话框对得到的实体进行抽壳，操作方法如下：
在对话框中选择“移除面，然后抽壳”类型。
选择图11-35所示的端面作为抽壳面。
图11-30 选择木目标体

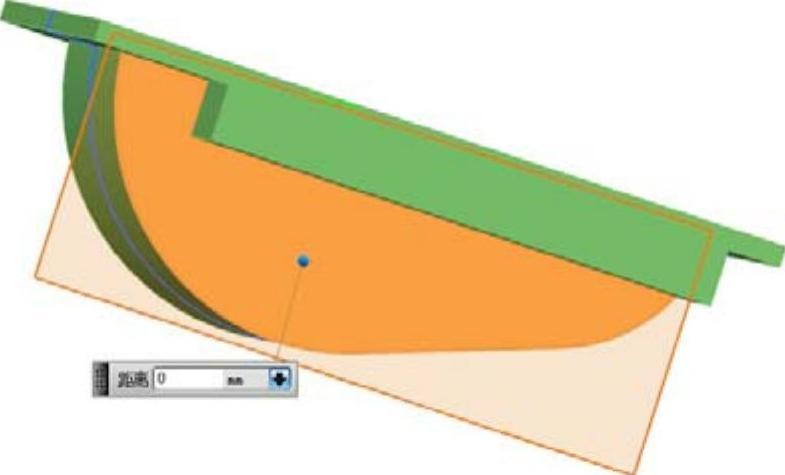

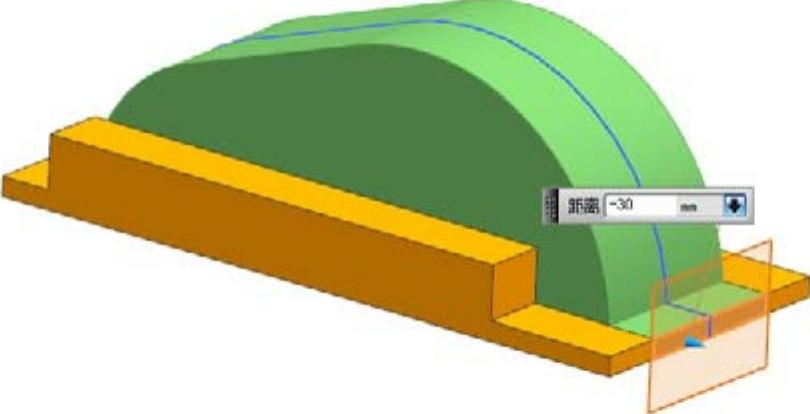

图11-31 设定基准平面
(www.daowen.com)

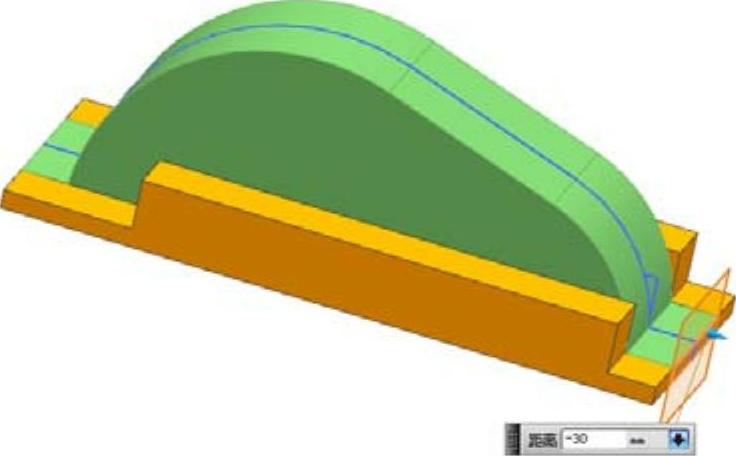

图11-32 设定基准面

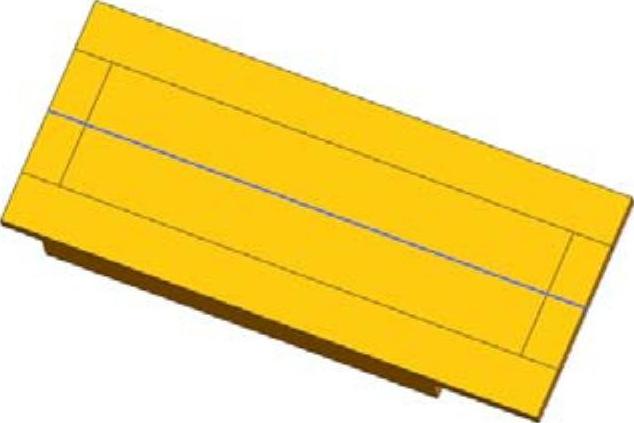

图11-33 切割实体

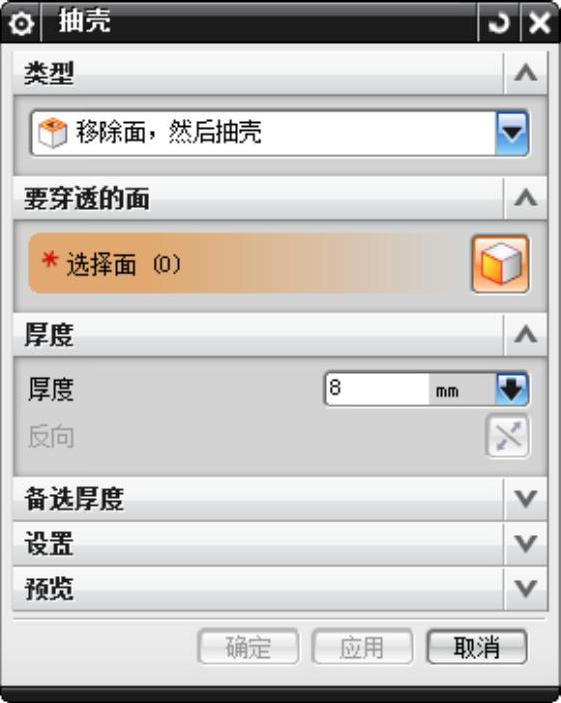

图11-34 “抽壳”对话框

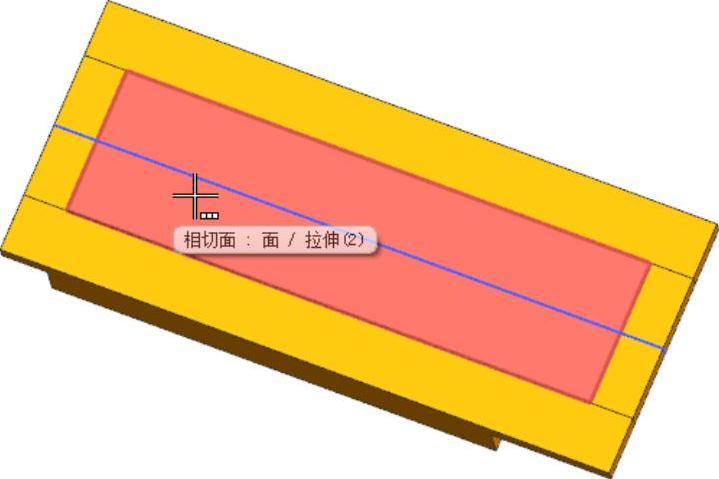

图11-35 选择端面
在厚度文本框填入参数值8，抽壳公差采用默认数值，单击“确定”按钮。得到如图11-36所示的抽壳特征。
圆角。
选择【菜单】→【插入】→【细节操作】→【边倒圆】命令，或者单击【主页】选项卡，选择【特征】组中的【边倒圆】图标
，系统弹出“边倒圆”对话框，如图11-37所示。利用该对话框进行圆角，方法如下：
选择图11-38所示的边缘，然后在“半径”文本框中输入6。单击“确定”按钮，系统将生成如图11-39所示的圆角。

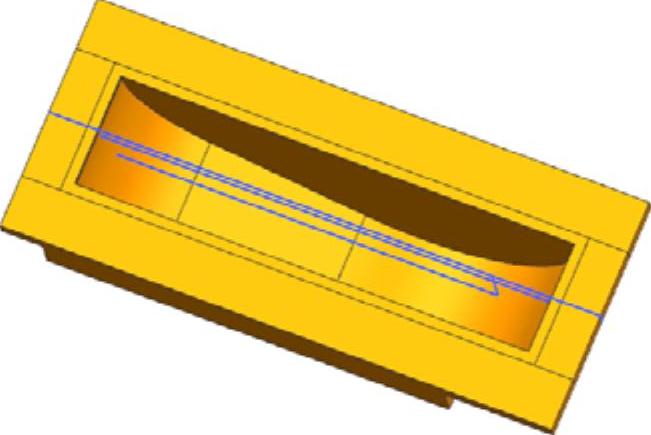

图11-36 抽壳特征

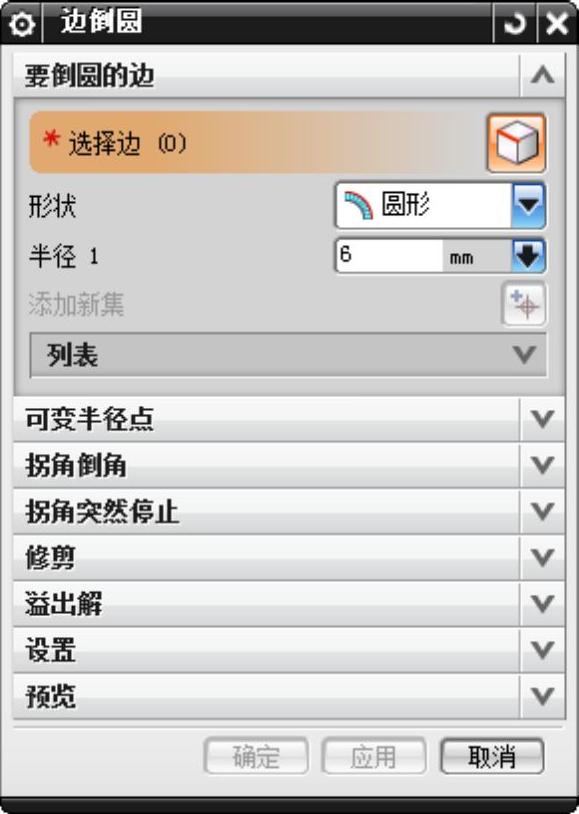

图11-37 “边倒圆”对话框

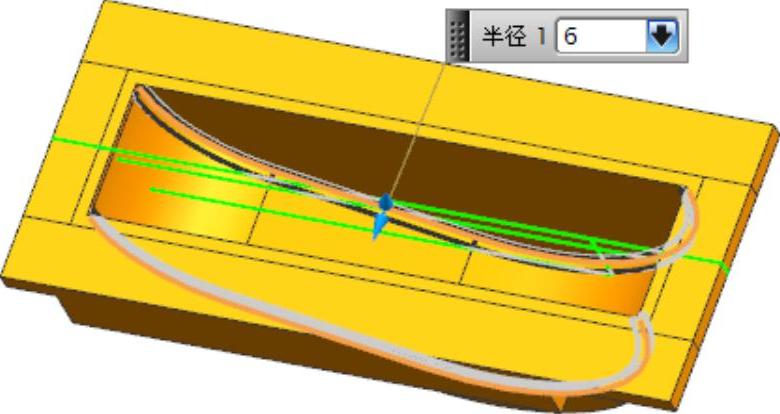

图11-38 创建边缘圆角
图11-39 生成的圆角
