创建机盖整体的方法

978-7-111-48736-4-Chapter11-62.jpg选择【菜单】→【编辑】→【变换】命令,弹出“变换”对话框,如图11-19所示。利用该对话框进行镜像变换方法如下:

978-7-111-48736-4-Chapter11-63.jpg在图11-19所示对话框中选择“全选”按钮,单击“确定”按钮。

978-7-111-48736-4-Chapter11-64.jpg系统弹出“变换”对话框,如图11-20所示。选择“通过一平面镜像”选项。

978-7-111-48736-4-Chapter11-65.jpg系统弹出“平面”对话框,选择XC-YC平面即法线方向为ZC,其他选项按图11-21所示,单击“确定”按钮。

978-7-111-48736-4-Chapter11-66.jpg系统弹出“变换”对话框,如图11-22所示。选择“复制”选项,单击“取消”按钮得到实体图11-23。

978-7-111-48736-4-Chapter11-67.jpg选择【菜单】→【插入】→【组合】→【求和】,或单击【主页】选项卡,选择【特征】组→【组合下拉菜单】中的【求和】图标978-7-111-48736-4-Chapter11-68.jpg,进行布尔求和运算。方法如下:

系统弹出“求和”对话框,如图11-24所示。选择布尔求和的实体如图11-25所示。单击“确定”按钮,得到图11-26所示的运算结果。

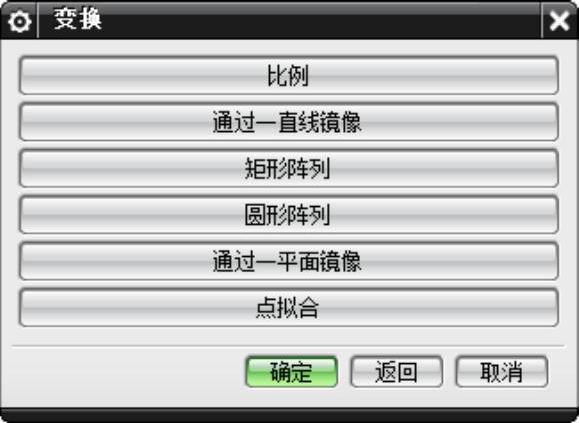

图11-19 “变换”对话框

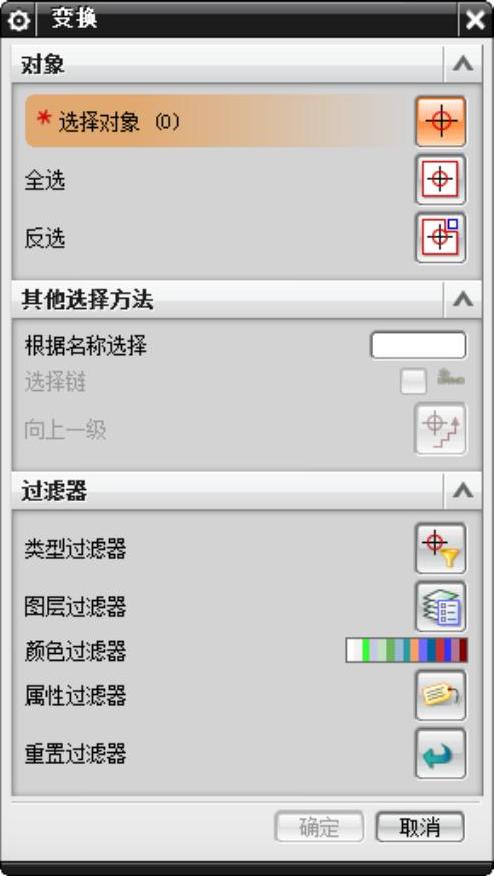

图11-20 “变换”对话框

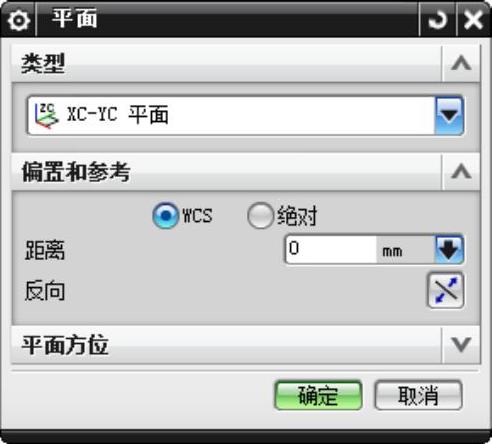

图11-21 “平面”对话框(www.daowen.com)

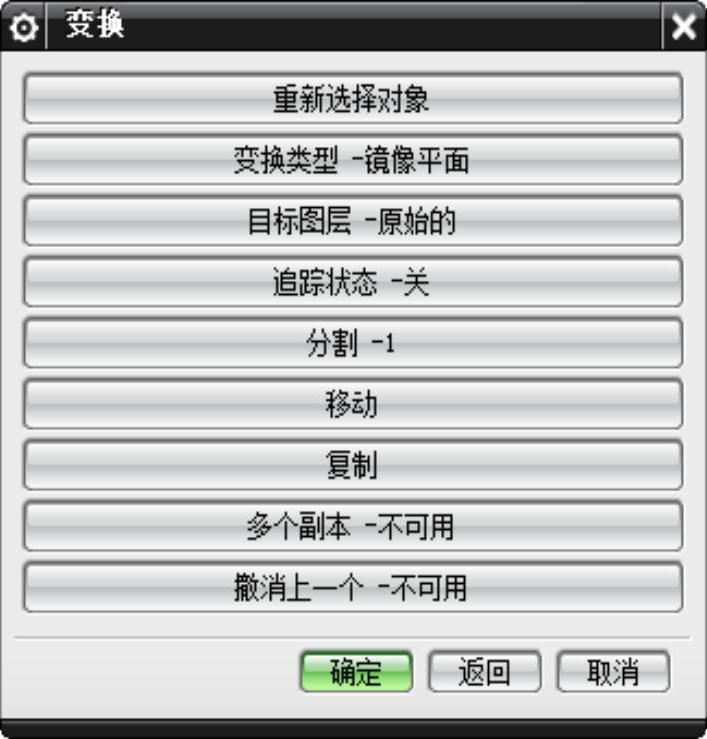

图11-22 “变换”对话框


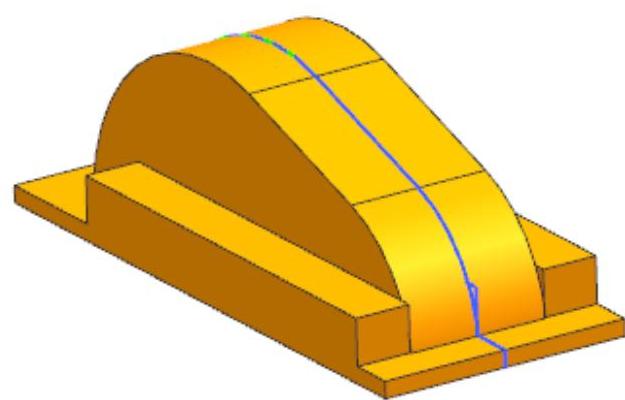

图11-23 创建实体

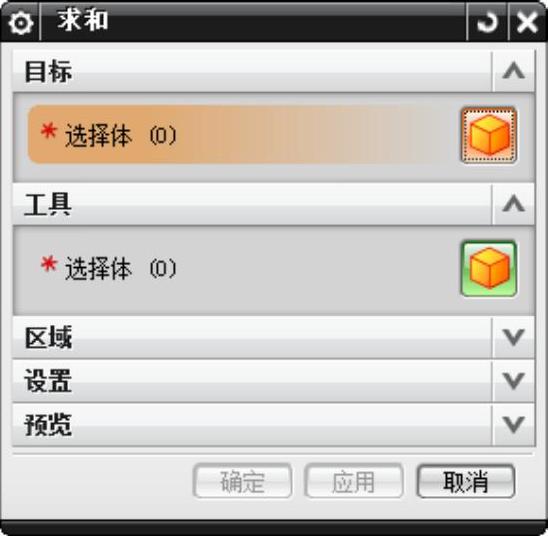

图11-24 “求和”对话框

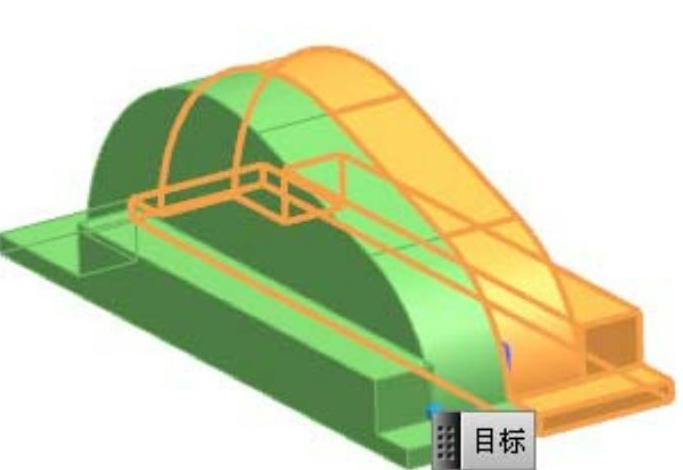

图11-25 选择布尔运算的实体

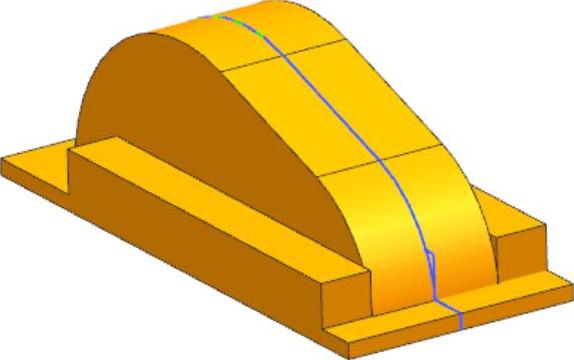

图11-26 运算结果

注意

所选择的实体必须有相交的部分,否则,不能进行求和操作。这时系统会提示操作错误,警告工具实体与目标实体没有相交的部分。
