如何制作车辆机盖中部零件?

时间:2023-06-28 理论教育 版权反馈
【摘要】:图11-1 “创建草图”对话框图11-2 绘制圆按同样的方法作另一圆,圆点坐标,直径196,如图11-3所示。图11-7 绘制直线图11-8 修剪外形选择→→命令,或者单击选项卡,选择组中的图标,退出草图模式,进入建模模式。在指定矢量下拉菜单中选择作为拉伸方向。单击“确定”按钮,完成拉伸。图11-9 “拉伸”对话框图11-10 拉伸外形

如何制作车辆机盖中部零件?

978-7-111-48736-4-Chapter11-2.jpg选择【菜单】→【文件】→【新建】命令,或单击【主页】选项卡,选择【标准】组中的【新建】图标978-7-111-48736-4-Chapter11-3.jpg,选择模型类型,创建新部件,名称为jigai,进入建立模型模块。

978-7-111-48736-4-Chapter11-4.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令,或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter11-5.jpg,系统弹出“创建草图”对话框,如图11-1所示的。选择XC-YC平面,单击“确定”按钮进入草图绘制界面。

978-7-111-48736-4-Chapter11-6.jpg选择【菜单】→【插入】→【圆】命令,或者单击【主页】选项卡,选择【曲线】组中的【圆】图标978-7-111-48736-4-Chapter11-7.jpg,绘制原点为(0,0),直径为280的圆,如图11-2所示。

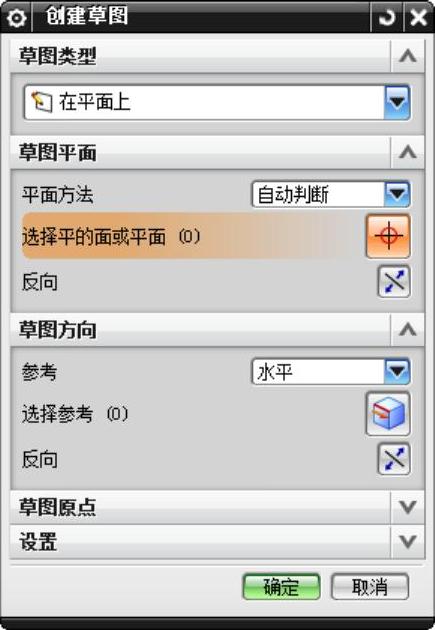

图11-1 “创建草图”对话框


图11-2 绘制圆

978-7-111-48736-4-Chapter11-10.jpg按同样的方法作另一圆,圆点坐标(130,0),直径196,如图11-3所示。

978-7-111-48736-4-Chapter11-11.jpg选择【菜单】→【插入】→【曲线】→【轮廓】命令,或者单击【主页】选项卡,选择【曲线】组中的【轮廓】图标978-7-111-48736-4-Chapter11-12.jpg,建立两圆的外切线,方法如下:

选取大圆上任意一点单击,如图11-4所示,拉动直线到另一圆,直到出现切线的图标单击,如图11-5所示,建立公切线

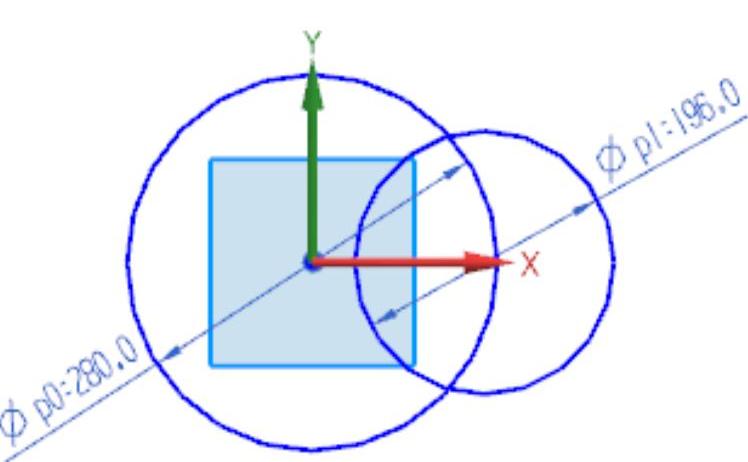

图11-3 绘制圆

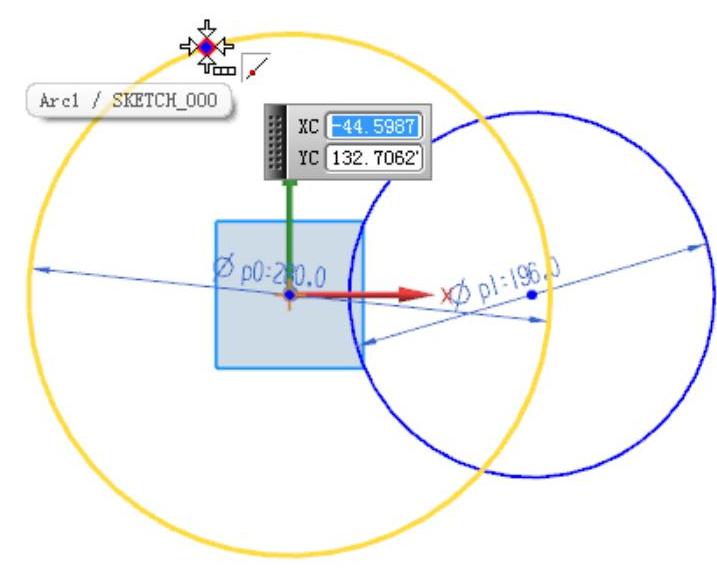

图11-4 选取圆上任意点

978-7-111-48736-4-Chapter11-15.jpg选择【菜单】→【插入】→【曲线】→【直线】命令,或者单击【主页】选项卡,选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter11-16.jpg,直线初始坐标(-250,0),如图11-6所示,长度550,角度0。得到结果如图11-7所示。

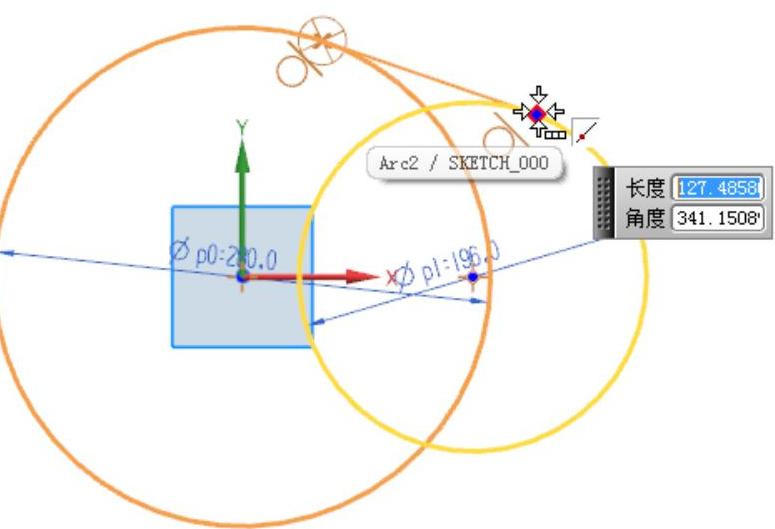

图11-5 绘制切线(www.daowen.com)

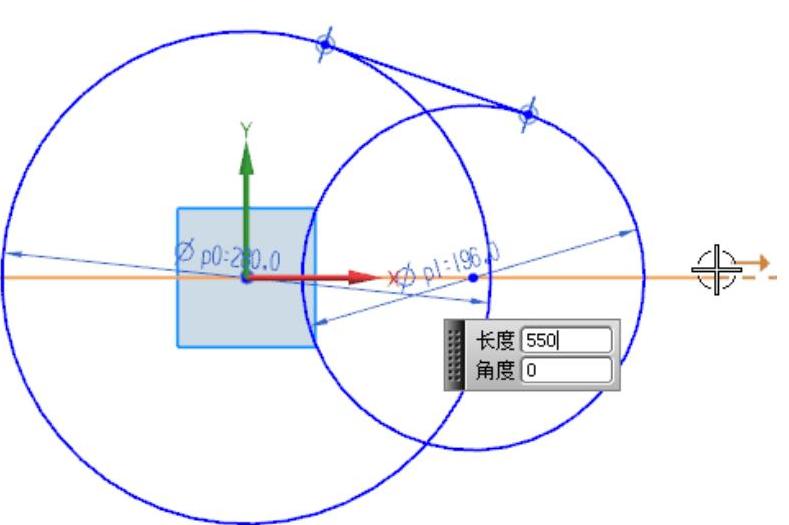

图11-6 初始坐标

978-7-111-48736-4-Chapter11-19.jpg选择【菜单】→【编辑】→【曲线】→【快速修剪】命令,或者单击【主页】选项卡,选择【曲线】组中的【快速修剪】图标978-7-111-48736-4-Chapter11-20.jpg,修剪图形,如图11-8所示。

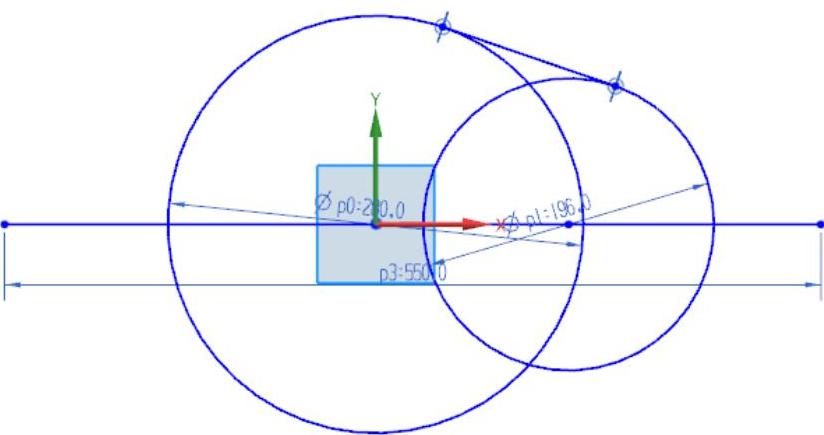

图11-7 绘制直线

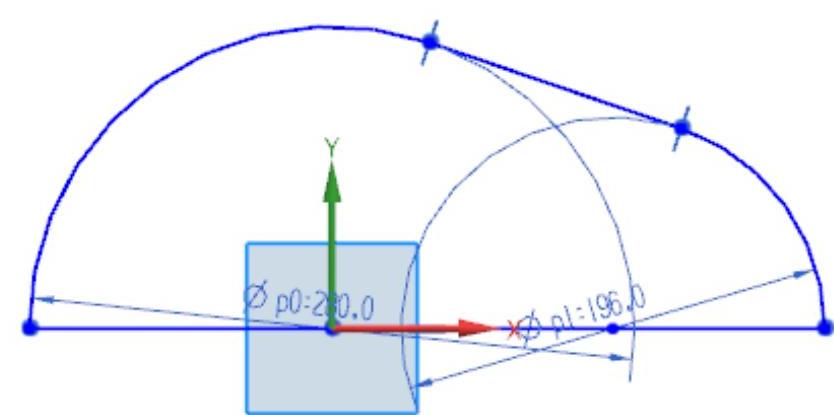

图11-8 修剪外形

978-7-111-48736-4-Chapter11-23.jpg选择【菜单】→【任务】→【完成草图】命令,或者单击【主页】选项卡,选择【草图】组中的【完成】图标978-7-111-48736-4-Chapter11-24.jpg,退出草图模式,进入建模模式。

978-7-111-48736-4-Chapter11-25.jpg选择【菜单】→【插入】→【设计特征】→【拉伸】命令,或者单击【主页】选项卡,选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标978-7-111-48736-4-Chapter11-26.jpg,系统弹出“拉伸”对话框。利用该对话框拉伸草图中创建的曲线,操作方法如下:

978-7-111-48736-4-Chapter11-27.jpg选择草图绘制的曲线为拉伸曲线。

978-7-111-48736-4-Chapter11-28.jpg在指定矢量下拉菜单中选择978-7-111-48736-4-Chapter11-29.jpg作为拉伸方向。

978-7-111-48736-4-Chapter11-30.jpg在对话框中输入结束距离51,其他均为0,如图11-9所示。单击“确定”按钮,完成拉伸。生成如图11-10所示的实体模型。

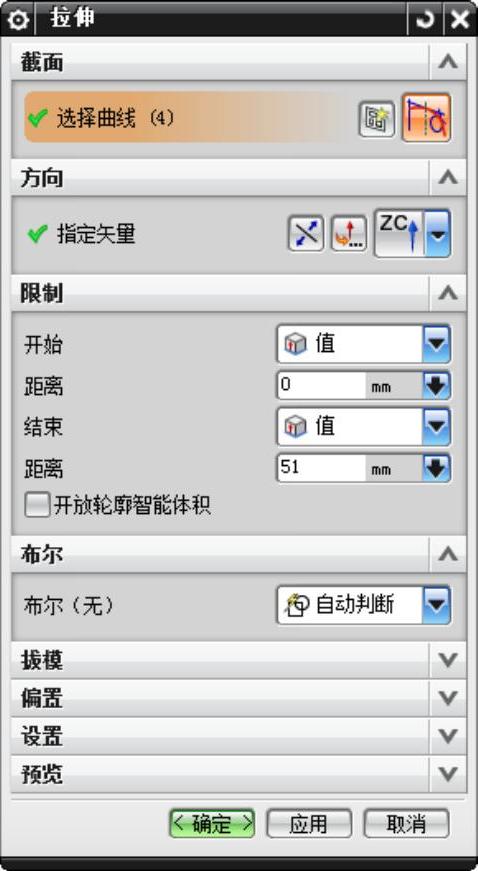

图11-9 “拉伸”对话框


图11-10 拉伸外形
