如何创建齿轮齿槽

时间:2023-06-28 理论教育 版权反馈
【摘要】:此时可以看到“草图”组中显示,而刚才建的草图为,可以通过点击右侧的小三角,然后选择下拉菜单中的选项,在各草图之间进行切换。注意为了方便建立草图,可以将建立的齿轮轮廓抑制。然后在YC轴上创建一条直线,长度能穿过刚创建的三条直线即可,如图10-9所示。图10-11 再次创建两条直线图10-12 快速延伸直线图选择→→→命令,或者单击选项卡,选择组→库中的图标,对修剪后的草图进行倒圆角,如图10-14所示,圆角半径1.14。

如何创建齿轮齿槽

978-7-111-48736-4-Chapter10-30.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令,或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter10-31.jpg,平面方法选择自动判断,单击“确定”按钮,再次进入草图模式。此时可以看到“草图”组中显示978-7-111-48736-4-Chapter10-32.jpg,而刚才建的草图为978-7-111-48736-4-Chapter10-33.jpg,可以通过点击右侧的小三角,然后选择下拉菜单中的选项,在各草图之间进行切换。在某个草图下时不能修改其他草图中的特征。

注意

为了方便建立草图,可以将建立的齿轮轮廓抑制。

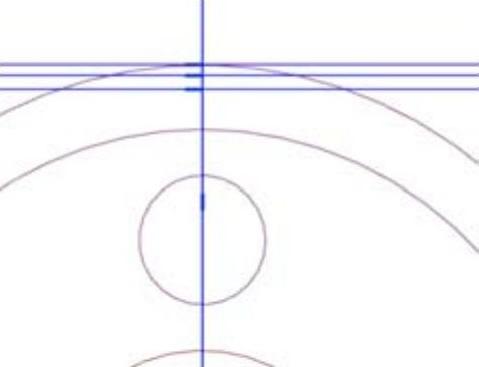

978-7-111-48736-4-Chapter10-34.jpg选择【菜单】→【插入】→【曲线】→【直线】命令,或者单击【主页】选项卡,选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter10-35.jpg,创建三条平行于XC轴的直线,其YC坐标分别为122.697、119.697、115.945。直线长度能横穿圆1即可。然后在YC轴上创建一条直线,长度能穿过刚创建的三条直线即可,如图10-9所示。


图10-9 创建的直线

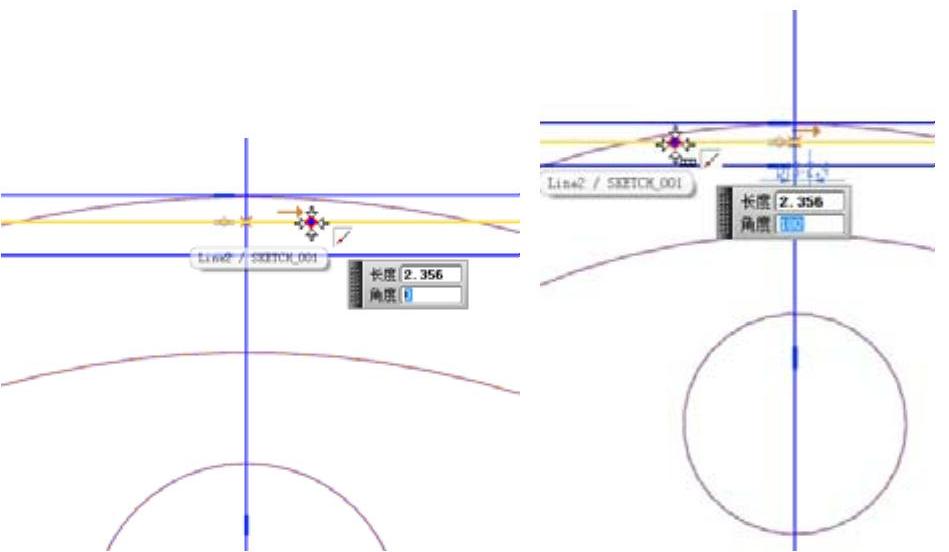

978-7-111-48736-4-Chapter10-37.jpg以直线2和直线4的交点为起点,在直线2上创建两条直线,长度为2.356,如图10-10所示。然后分别单击直线2和直线4,选择删除。


图10-10 创建两条直线

978-7-111-48736-4-Chapter10-39.jpg过新建的两条直线的端点,创建两条直线,如图10-11所示,这两条直线的长度为6,角度分别为250和290。

978-7-111-48736-4-Chapter10-40.jpg选择【菜单】→【编辑】→【曲线】→【快速延伸】命令,或者单击【主页】选项卡,选择【曲线】组中的【快速延伸】图标978-7-111-48736-4-Chapter10-41.jpg,将图10-12中创建的两条直线快速延伸至与直线1相交,如图10-12所示。

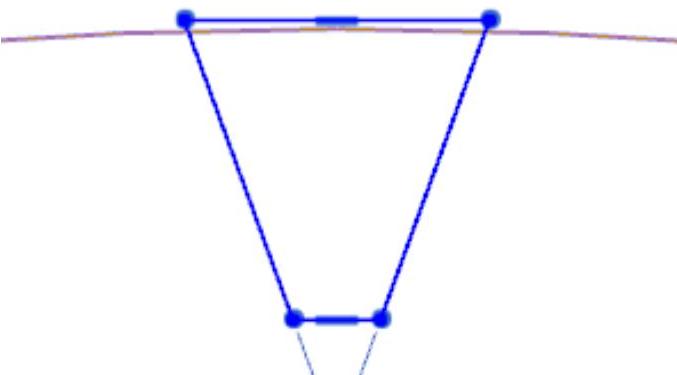

978-7-111-48736-4-Chapter10-42.jpg选择【菜单】→【编辑】→【曲线】→【快速修剪】命令,或单击【主页】选项卡,选择【曲线】组中的【快速修剪】图标978-7-111-48736-4-Chapter10-43.jpg,对草图进行裁剪,裁剪结果如图10-13所示。


图10-11 再次创建两条直线


图10-12 快速延伸直线图

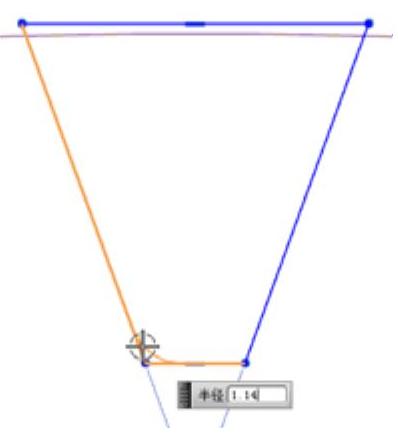

978-7-111-48736-4-Chapter10-46.jpg选择【菜单】→【插入】→【曲线】→【圆角】命令,或者单击【主页】选项卡,选择【曲线】组→【编辑曲线】库中的【圆角】图标978-7-111-48736-4-Chapter10-47.jpg,对修剪后的草图进行倒圆角,如图10-14所示,圆角半径1.14。


图10-13 裁剪后的结果


图10-14 倒圆角

978-7-111-48736-4-Chapter10-50.jpg选择【菜单】→【任务】→【完成草图】命令,或者单击【主页】选项卡,选择【草图】组中的【完成】图标978-7-111-48736-4-Chapter10-51.jpg,退出草图模式,进入建模模式。

978-7-111-48736-4-Chapter10-52.jpg选择【菜单】→【插入】→【设计特征】→【拉伸】命令,或者单击【主页】选项卡,选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标978-7-111-48736-4-Chapter10-53.jpg,弹出“拉伸”对话框,在拉伸对话框中设置开始距离为0,结束距离为60,在布尔下拉列表中选择“求差”,拉伸结果如图10-15所示。


图10-15 得到的齿槽
