选择【菜单】→【文件】→【新建】命令，或者单击【主页】选项卡，选择【标准】组中的【新建】图标
，选择模型类型，创建新部件，文件名为chilun，进入建立模型模块。
选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标
，平面方法选择自动判断，单击“确定”按钮，进入草图模式。
选择【菜单】→【插入】→【曲线】→【圆】命令，或者单击【主页】选项卡，选择【曲线】组中的【圆】图标
，系统将弹出创建圆的对话框如图10-1所示，利用该对话框新建5个圆。
新建的5个圆按照从大到小分别为圆1、圆2、圆3、圆4和圆5，圆1到圆4的圆心为坐标原点，圆5的圆心坐标为XC=0，YC=75。它们的直径如图10-2所示。

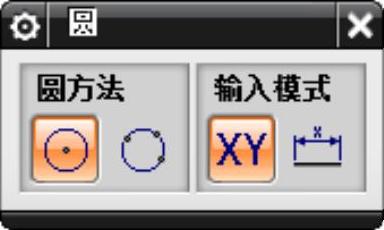

图10-1 “圆”对话框

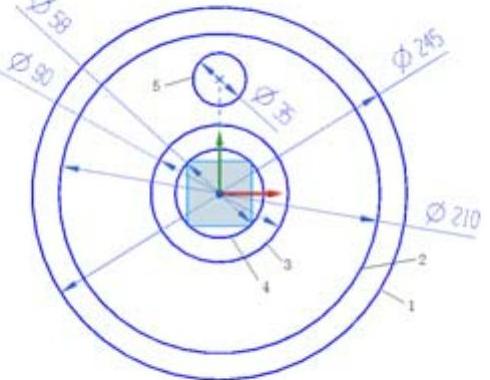

图10-2 新建5个圆
选择【菜单】→【任务】→【完成草图】命令，或者单击【主页】选项卡，选择【草图】组中的【完成】图标
，退出草图模式，进入建模模式。
选择【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标
，系统弹出“拉伸”对话框，如图10-3所示。利用该对话框拉伸草图中创建的曲线，操作方法如下：
选择刚刚建立的草图曲线中的圆1和圆4作为拉伸曲线。
在指定矢量下拉列表中选择
作为拉伸方向。
在该对话框中设定终止距离为60，其他均为0，单击“确定”完成拉伸。拉伸结果如图10-4所示。
重复第
步中的操作，选择圆2和圆3作为拉伸曲线，设定起始距离为0，结束距离为22.5，在如图10-5所示布尔下拉列表中选择“求差”，结果如图10-6所示，此次拉伸操作在第一次拉伸得到的圆盘底部挖掉一个环状体。
(www.daowen.com)

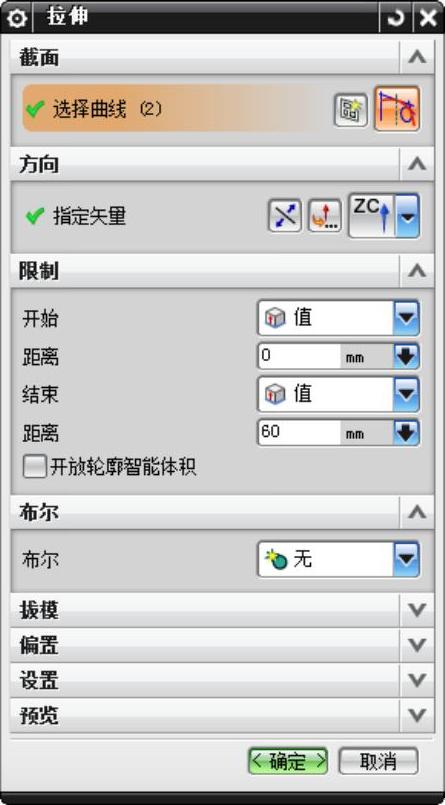

图10-3 “拉伸”对话框

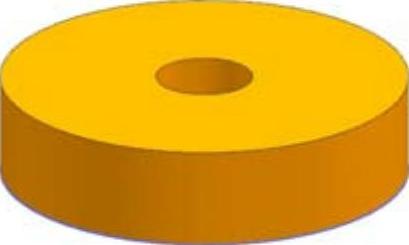

图10-4 第1次拉伸的结果

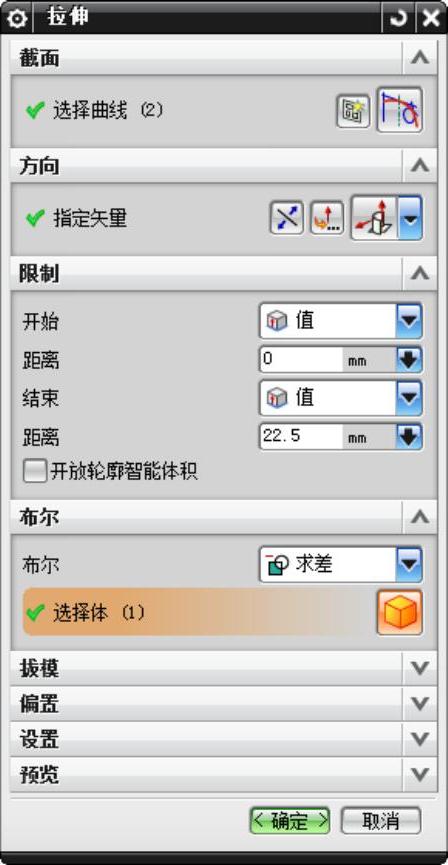

图10-5 “拉伸”对话框
重复第
步中的操作，还是选择圆2和圆3作为拉伸曲线，设定起始距离为37.5，终止距离为60，在布尔下拉列表中选择“求差”，结果如图10-7所示。
重复第
步中的操作，选择拉伸曲线为圆5，在拉伸对话框中设定起始距离为22.5，终止距离为37.5，在布尔下拉列表中选择“求差”，结果如图10-8所示。

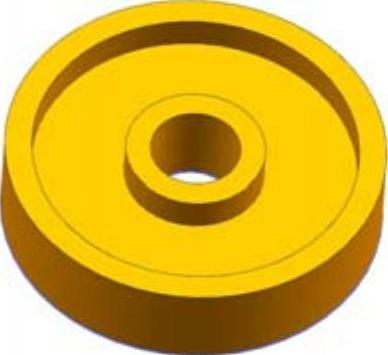

图10-6 第2次拉伸的结果

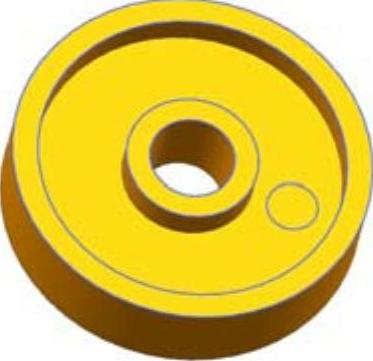

图10-7 第3次拉伸的结果

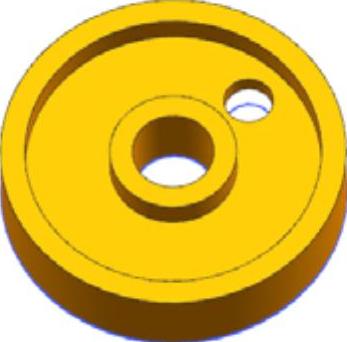

图10-8 第4次拉伸的结果
