生成齿轮轴齿槽的步骤与示意图

时间:2023-06-28 理论教育 版权反馈
【摘要】:单击第2条圆弧线段,将圆弧半径设置为30.303。单击第2段圆弧左端点和通过YC轴线的直线,将圆弧左端点到直线的距离设置为2.378。图9-56 选择齿廓草图图9-57 拉伸裁剪面图9-58 生成齿轮轴的一个齿槽选择→→→命令,系统弹出“阵列特征”对话框。在列表框中选择上步生成的齿槽。数量20,节距角18,单击“确定”按钮。单击“确定”按钮,生成阵列齿槽,并形成最终的齿轮轴的齿形,如图9-59所示。

生成齿轮轴齿槽的步骤与示意图

978-7-111-48736-4-Chapter09-151.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令,或者单击【主页】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter09-152.jpg,系统弹出“创建草图”对话框,如图9-46所示。单击第3段圆柱端面作为草图平面,如图9-47所示。

978-7-111-48736-4-Chapter09-153.jpg选择【菜单】→【插入】→【曲线】→【轮廓】命令,或单击【主页】选项卡,选择【曲线】组中的【轮廓】图标978-7-111-48736-4-Chapter09-154.jpg,绘制草图轮廓,如图9-48所示。

单击【主页】选项卡,选择【约束】组中的【几何约束】图标978-7-111-48736-4-Chapter09-155.jpg,将图中的线段进行约束。操作步骤如下:

978-7-111-48736-4-Chapter09-156.jpg在弹出的“几何约束”对话框中。单击其中的“点在曲线上”按钮978-7-111-48736-4-Chapter09-157.jpg,单击第1条圆弧右端点(从上至下)和竖直直线,使圆弧右端点落在直线上。

978-7-111-48736-4-Chapter09-158.jpg用同样方法使第2条和第3条圆弧右端点落在直线上。

978-7-111-48736-4-Chapter09-159.jpg在弹出的“几何约束”对话框中,单击其中的“同心”按钮978-7-111-48736-4-Chapter09-160.jpg,单击上下排列的3条圆弧和如图9-49所示的最大圆柱底面边缘,使3条圆弧与最大圆柱底面边缘同心。

978-7-111-48736-4-Chapter09-161.jpg在弹出的“几何约束”对话框中,单击其中的“垂直”按钮978-7-111-48736-4-Chapter09-162.jpg,单击两条斜直线段,使两条直线段相互垂直。

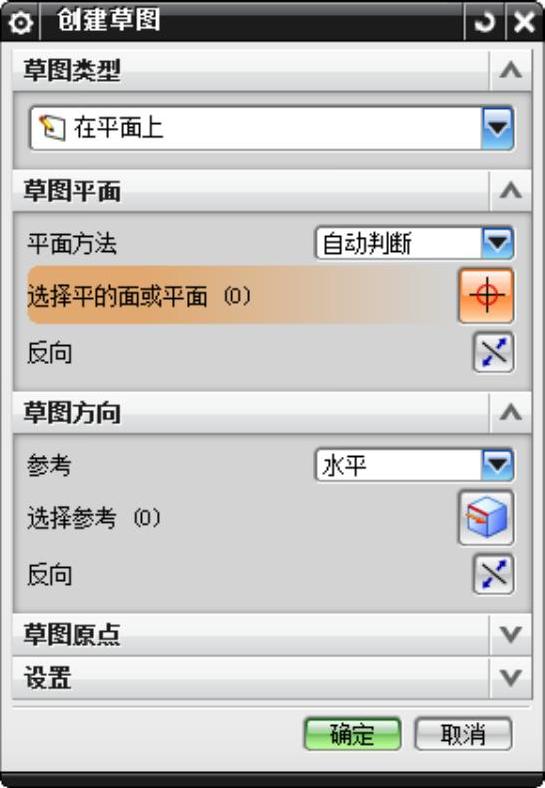

图9-46 “创建草图”对话框

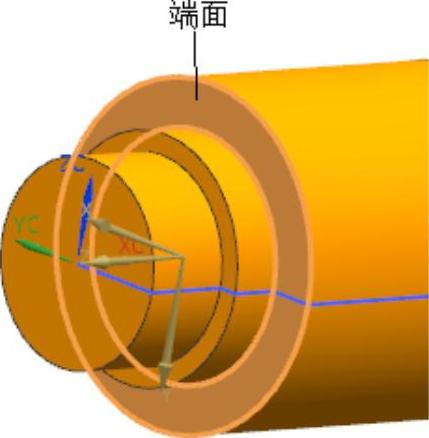

图9-47 指定草图平面


图9-48 草图轮廓尺寸

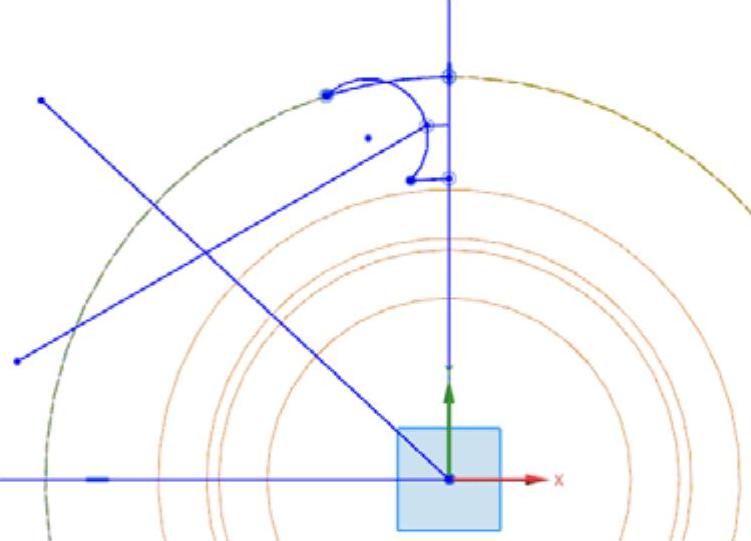

图9-49 设置圆弧与直线的约束

978-7-111-48736-4-Chapter09-167.jpg在弹出的“几何约束”对话框中,单击其中的“点在曲线上”按钮978-7-111-48736-4-Chapter09-168.jpg,单击左侧圆弧圆心和左下侧斜直线段,使圆弧圆心落在斜直线段上。

978-7-111-48736-4-Chapter09-169.jpg用同样方法使左侧圆弧圆心落在右上侧斜直线段上。即落在两条直线段的交点上。完成几何约束后的草图如图9-50所示。

978-7-111-48736-4-Chapter09-170.jpg选择【菜单】→【插入】→【尺寸】→【快速】命令或单击【主页】选项卡,选择→【尺寸】下拉菜单组中的【快速尺寸】图标978-7-111-48736-4-Chapter09-171.jpg,对图中的水平线段进行尺寸标注,步骤如下:

978-7-111-48736-4-Chapter09-172.jpg将文本高度改为4。

978-7-111-48736-4-Chapter09-173.jpg单击第2条圆弧线段,将圆弧半径设置为30.303。

978-7-111-48736-4-Chapter09-174.jpg单击第1段圆弧右端点和第3段圆弧右端点,将两点间的距离设置为6.75。

978-7-111-48736-4-Chapter09-175.jpg单击第2段圆弧左端点和通过YC轴线的直线,将圆弧左端点到直线的距离设置为2.378。

978-7-111-48736-4-Chapter09-176.jpg单击左侧圆弧线段,将其半径设置为10.364,如图9-51所示。草图完全约束。

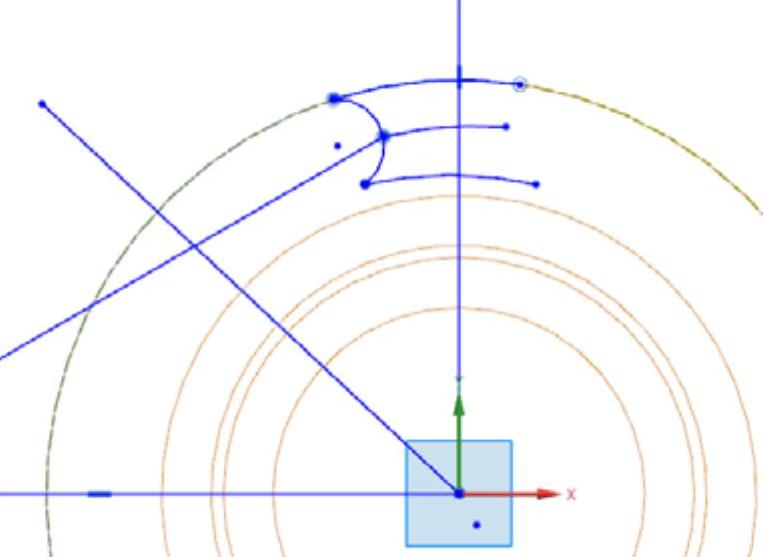

图9-50 完成几何约束后的草图

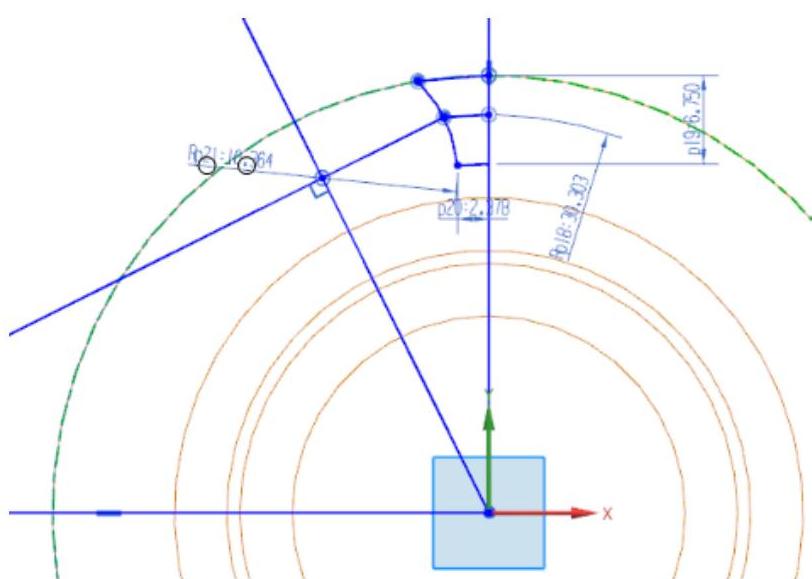

图9-51 添加尺寸约束

978-7-111-48736-4-Chapter09-179.jpg单击【主页】选项卡,选择【曲线】组→【约束工具】下拉菜单中的【转换至/自参考对像】图标978-7-111-48736-4-Chapter09-180.jpg,弹出“转换至/自参考对象”对话框,如图9-52所示。选择第2段圆弧和两条斜直线段,单击“确定”按钮,将所选的线段转换为参考线,如图9-53所示,转换以后的参考线已变为虚线段。

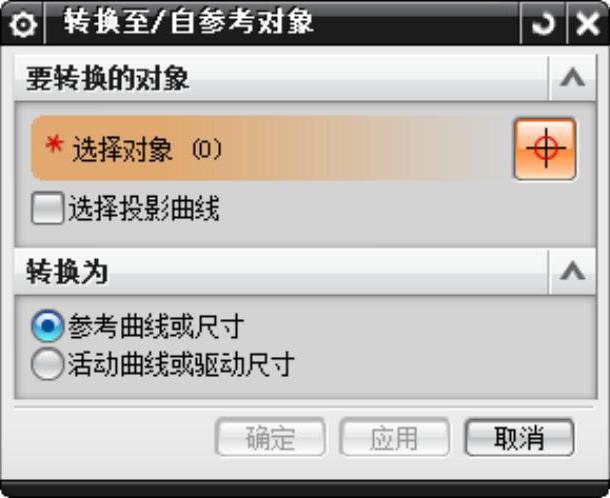

图9-52 “转换至/自参考对象”对话框

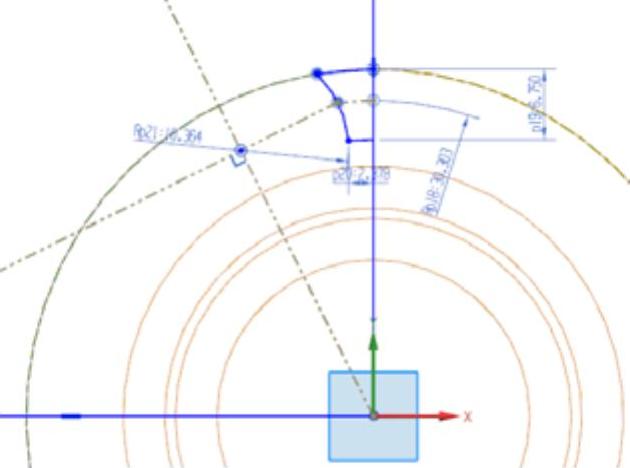

图9-53 将第二段圆弧和两条斜直线段转变为参考线

978-7-111-48736-4-Chapter09-183.jpg选择【菜单】→【插入】→【来自曲线集的曲线】→【镜像曲线】命令或单击【主页】选项卡,选择【曲线】组→【曲线】库中的【镜像曲线】图标978-7-111-48736-4-Chapter09-184.jpg,弹出“镜像曲线”对话框,如图9-54所示。利用该对话框将曲线进行镜像,操作步骤如下:

978-7-111-48736-4-Chapter09-185.jpg单击通过YC轴线的直线作为镜像中心。

978-7-111-48736-4-Chapter09-186.jpg单击所有未被转化为参考线的草图线段作为镜像几何体。

978-7-111-48736-4-Chapter09-187.jpg单击“确定”按钮,生成镜像草图,如图9-55所示。

978-7-111-48736-4-Chapter09-188.jpg选择【菜单】→【任务】→【完成草图】命令,或者单击【主页】选项卡,选择【草图】组中的【完成】图标978-7-111-48736-4-Chapter09-189.jpg,退出草图模式,进入建模模式。


图9-54 “镜像曲线”对话框

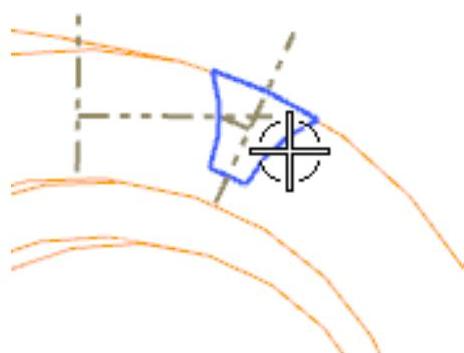

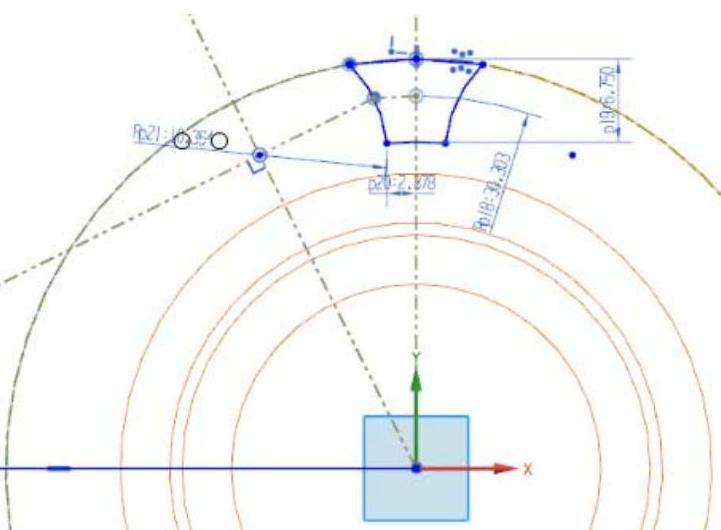

图9-55 生成的镜像草图

978-7-111-48736-4-Chapter09-192.jpg选择【菜单】→【插入】→【设计特征】→【拉伸】命令,或者单击【主页】选项卡,选择【特征】组→【更多】库→【设计特征】库中的【拉伸】图标978-7-111-48736-4-Chapter09-193.jpg,系统弹出“拉伸”对话框。利用该对话框拉伸草图中创建的曲线,操作方法如下:

978-7-111-48736-4-Chapter09-194.jpg选择齿廓草图作为拉伸截面线串,如图9-56所示。

978-7-111-48736-4-Chapter09-195.jpg以XC轴作为拉伸方向。

978-7-111-48736-4-Chapter09-196.jpg在“布尔”下拉列表中选择“求差”。

978-7-111-48736-4-Chapter09-197.jpg在“极限”栏目下,将“结束”选定为“直至延伸部分”。单击第7段圆柱上底面作为拉伸裁剪面,如图9-57所示。单击“确定”按钮,生成齿轮轴一个齿槽,如图9-58所示。


图9-56 选择齿廓草图

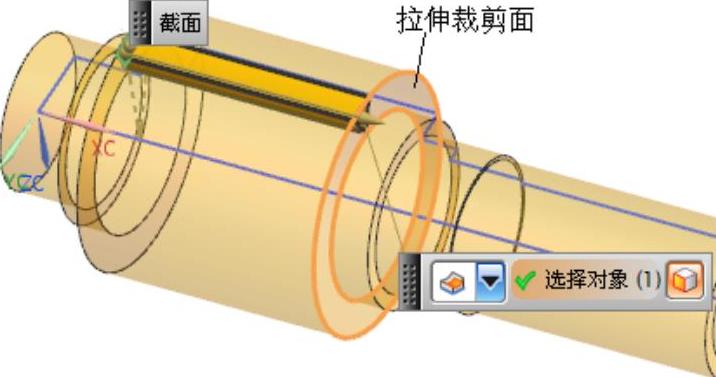

图9-57 拉伸裁剪面

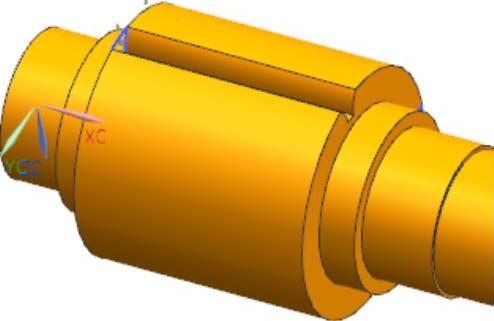

图9-58 生成齿轮轴的一个齿槽

978-7-111-48736-4-Chapter09-201.jpg选择【菜单】→【插入】→【关联复制】→【阵列特征】命令,系统弹出“阵列特征”对话框。利用该对话框进行圆周阵列,操作方法如下:

978-7-111-48736-4-Chapter09-202.jpg选择对话框中的“圆形”阵列选项。

978-7-111-48736-4-Chapter09-203.jpg在列表框中选择上步生成的齿槽。

978-7-111-48736-4-Chapter09-204.jpg数量20,节距角18,单击“确定”按钮。

978-7-111-48736-4-Chapter09-205.jpg以XC轴作为圆形阵列中心轴,单击“点”按钮978-7-111-48736-4-Chapter09-206.jpg,系统弹出“点”对话框,保持默认的坐标(0,0,0)作为阵列中心轴基点。

978-7-111-48736-4-Chapter09-207.jpg单击“确定”按钮,生成阵列齿槽,并形成最终的齿轮轴的齿形,如图9-59所示。

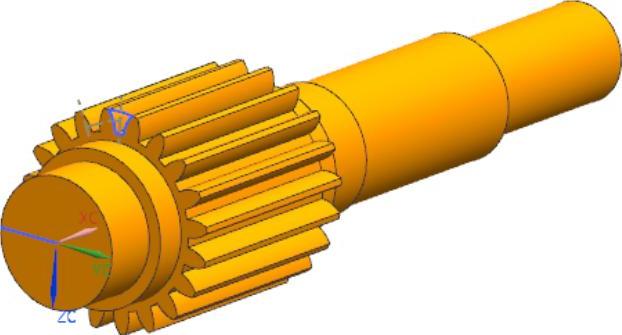

图9-59 最终的齿轮轴的齿形
