齿轮轴主体设计及生成方法简介

时间：2023-06-28 理论教育 版权反馈
【摘要】：水平线段的序号已在图9-29中标出。第4条水平直线长度设置为18。第1条、第2条水平直线段的距离设置为15。利用该对话框选择草图曲线生成齿轮轴的轮廓，操作方法如下：选择整个草图作为旋转体截面线串选择XC轴作为旋转体的旋转轴，保持默认的坐标作为旋转中心基点。单击”确定”按钮，生成最终的旋转体，如图9-32所示。

齿轮轴主体设计及生成方法简介

978-7-111-48736-4-Chapter09-82.jpg选择【菜单】→【文件】→【新建】命令，或者单击【主页】选项卡，选择【标准】组中的【新建】图标978-7-111-48736-4-Chapter09-83.jpg，选择模型类型，创建新部件，文件名为“chilunzhou”，进入建立模型模块。

978-7-111-48736-4-Chapter09-84.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【主页】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter09-85.jpg，系统弹出“创建草图”对话框，如图9-28所示。单击“确定”按钮进入草图绘制界面。

978-7-111-48736-4-Chapter09-86.jpg选择【菜单】→【插入】→【曲线】→【轮廓】命令，或单击【主页】选项卡，选择【曲线】组中的【轮廓】图标978-7-111-48736-4-Chapter09-87.jpg，绘制草图轮廓，如图9-29所示。水平线段的序号已在图9-29中标出。

978-7-111-48736-4-Chapter09-88.jpg单击【主页】选项卡，选择【约束】组中的【几何约束】978-7-111-48736-4-Chapter09-89.jpg图标，将图中的线段进行约束。

978-7-111-48736-4-Chapter09-90.jpg令第1条竖直直线段（从左至右）与草图YC轴共线。

978-7-111-48736-4-Chapter09-91.jpg令第1条水平直线段（从上至下、从左至右）与草图XC轴共线。

978-7-111-48736-4-Chapter09-92.jpg利用“几何约束”对话框的“平行”按钮978-7-111-48736-4-Chapter09-93.jpg，使所有的竖直直线段和所有的水平直线段分别互相平行。

978-7-111-48736-4-Chapter09-94.jpg在弹出的“几何约束”对话框中，单击其中的“共线”按钮978-7-111-48736-4-Chapter09-95.jpg，单击第4条和第5条水平直线段，使两线共线。

978-7-111-48736-4-Chapter09-96.jpg在弹出的“几何约束”对话框中，单击其中的“共线”按钮978-7-111-48736-4-Chapter09-97.jpg，单击第6条和第7条水平直线段，使两线共线。

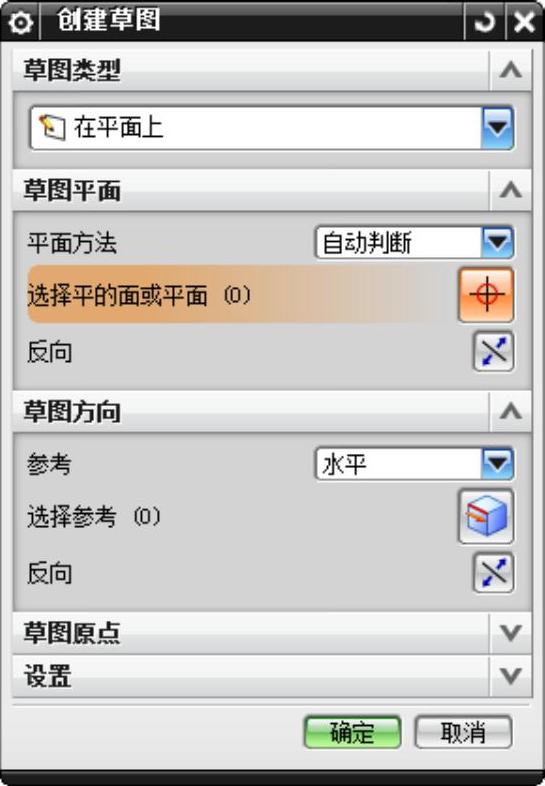

图9-28 “创建草图”对话框

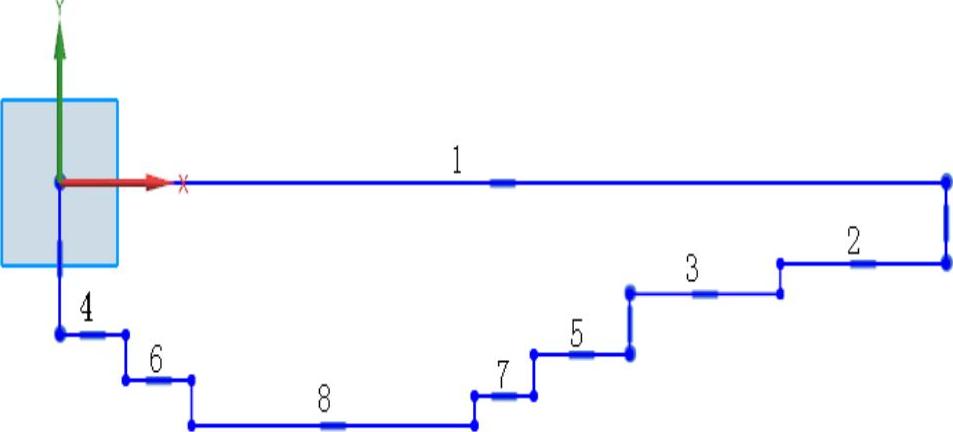

图9-29 绘制的草图轮廓

978-7-111-48736-4-Chapter09-100.jpg选择【菜单】→【插入】→【尺寸】→【快速】命令或单击【主页】选项卡，选择【约束】→【尺寸】下拉菜单组中的【快速尺寸】图标978-7-111-48736-4-Chapter09-101.jpg，选择水平测量方法，对图中的水平线段进行尺寸标注。步骤如下：

978-7-111-48736-4-Chapter09-102.jpg将文本高度改为3。

978-7-111-48736-4-Chapter09-103.jpg第1条水平直线长度设置为253。

978-7-111-48736-4-Chapter09-104.jpg第2条水平直线长度设置为60。

978-7-111-48736-4-Chapter09-105.jpg第3条水平直线长度设置为70。

978-7-111-48736-4-Chapter09-106.jpg第4条水平直线长度设置为18。

978-7-111-48736-4-Chapter09-107.jpg第5条水平直线长度设置为20。

978-7-111-48736-4-Chapter09-108.jpg第6条水平直线长度设置为10。

978-7-111-48736-4-Chapter09-109.jpg第7条水平直线长度设置为10。

978-7-111-48736-4-Chapter09-110.jpg选择【菜单】→【插入】→【尺寸】→【快速】命令或单击【主页】选项卡，选择→【尺寸】下拉菜单组中的【快速尺寸】978-7-111-48736-4-Chapter09-111.jpg图标，选择竖直测量方法，对图中的竖直线段进行尺寸标注。步骤如下：

978-7-111-48736-4-Chapter09-112.jpg第1条竖直直线段长度设置为20。

978-7-111-48736-4-Chapter09-113.jpg第1条、第6条水平直线段的距离设置为24。

978-7-111-48736-4-Chapter09-114.jpg第1条、第8条水平直线段的距离设置为33.303。

978-7-111-48736-4-Chapter09-115.jpg第1条、第3条水平直线段的距离设置为19。

978-7-111-48736-4-Chapter09-116.jpg第1条、第2条水平直线段的距离设置为15。

各个尺寸如图9-30所示。此时草图已完全约束。

978-7-111-48736-4-Chapter09-117.jpg选择【菜单】→【任务】→【完成草图】命令，或者单击【主页】选项卡，选择【草图】中的【完成】图标978-7-111-48736-4-Chapter09-118.jpg，退出草图模式，进入建模模式。

978-7-111-48736-4-Chapter09-119.jpg选择【菜单】→【插入】→【设计特征】→【旋转】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征】下拉菜单中的【旋转】图标978-7-111-48736-4-Chapter09-120.jpg，系统弹出“旋转”对话框，如图9-31所示。利用该对话框选择草图曲线生成齿轮轴的轮廓，操作方法如下：

978-7-111-48736-4-Chapter09-121.jpg选择整个草图作为旋转体截面线串

978-7-111-48736-4-Chapter09-122.jpg选择XC轴作为旋转体的旋转轴，保持默认的坐标（0，0，0）作为旋转中心基点。

978-7-111-48736-4-Chapter09-123.jpg设置旋转开始角度为0和结束角度为360。单击”确定”按钮，生成最终的旋转体，如图9-32所示。

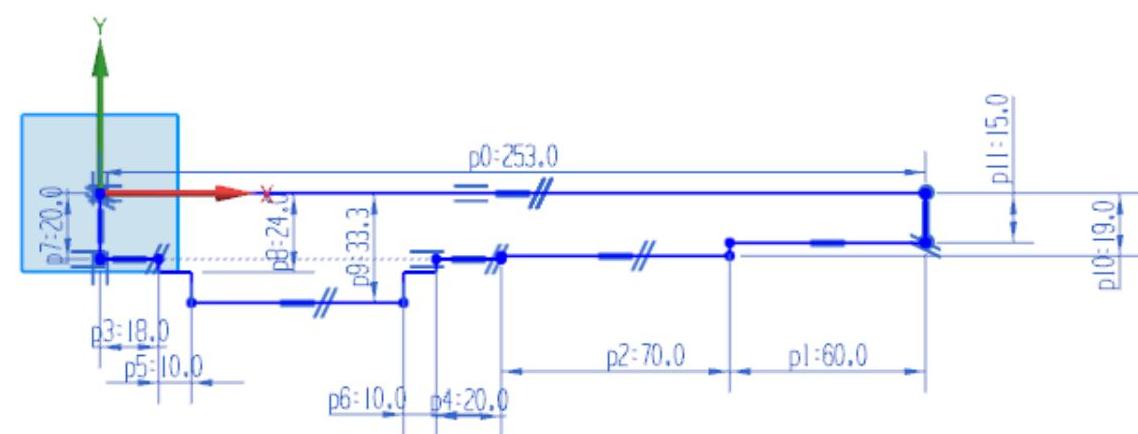

图9-30 添加尺寸约束

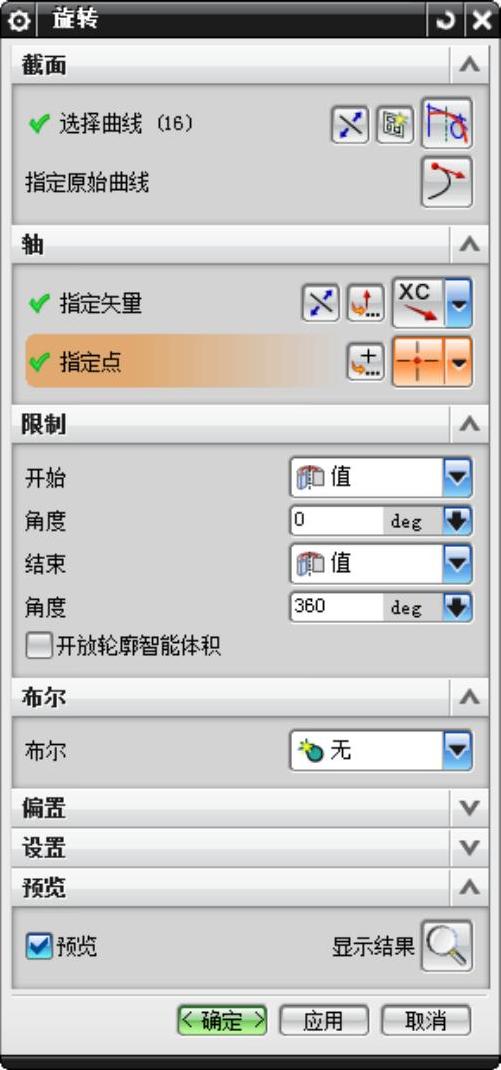

图9-31 “旋转”对话框(www.daowen.com)

978-7-111-48736-4-Chapter09-126.jpg选择【菜单】→【插入】→【基准/点】→【基准平面】命令，或单击【主页】选项卡，选择【特征】组→【基准/点】下拉菜单中的【基准平面】图标978-7-111-48736-4-Chapter09-127.jpg，弹出“基准平面”对话框，选择“相切”类型，单击如图9-32所示的第7段圆柱面。单击”应用”按钮，生成与所选圆柱面相切的基准平面，如图9-33所示。

978-7-111-48736-4-Chapter09-128.jpg选择【菜单】→【插入】→【设计特征】→【键槽】命令，或单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【键槽】图标978-7-111-48736-4-Chapter09-129.jpg，系统弹出“键槽”对话框，如图9-34所示。利用该对话框建立键槽，方法如下：

978-7-111-48736-4-Chapter09-130.jpg在图9-34所示的对话框中选择“矩形槽”类型，单击“确定”按钮。

978-7-111-48736-4-Chapter09-131.jpg系统弹出如图9-35所示的对话框，选择与第7段圆柱相切的基准面作为键槽的放置面，如图9-36所示，并在随后系统弹出的对话框中，接受默认边设置。

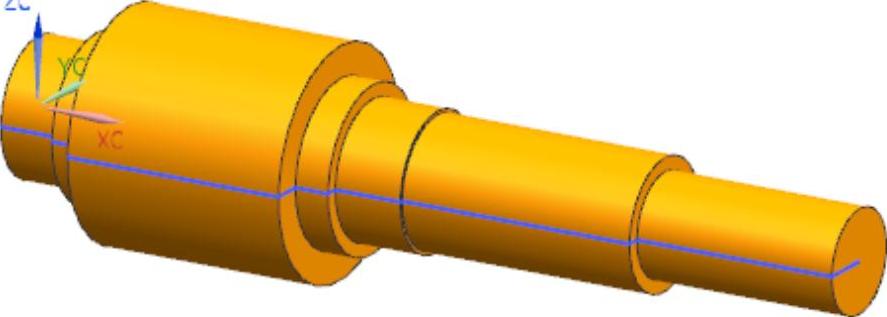

图9-32 生成第7段圆柱面

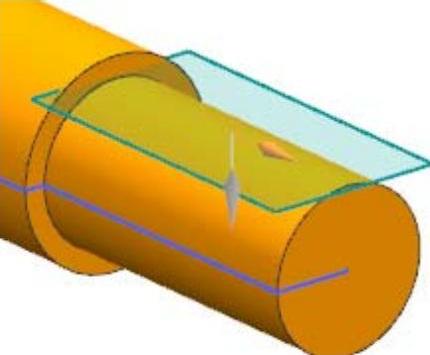

图9-33 生成与所选圆柱面相切的基准平面

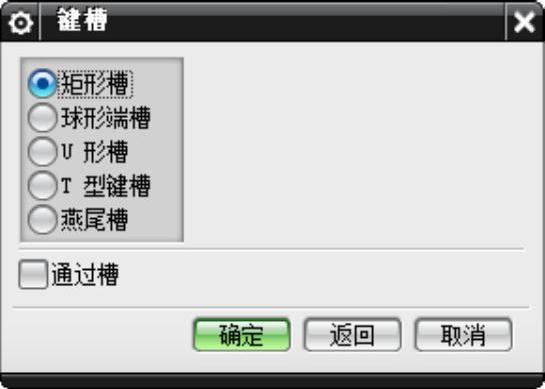

图9-34 “键槽”对话框


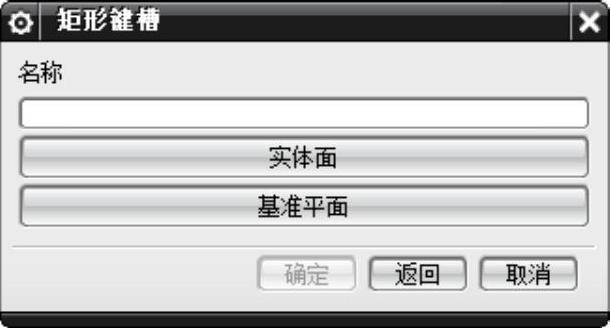

图9-35 “选择放置面”对话框

978-7-111-48736-4-Chapter09-136.jpg系统弹出“水平参考”对话框如图9-37所示，该对话框用于设定键槽的水平方向，选择第7段圆柱面，如图9-38所示。


图9-36 指定键槽的放置面

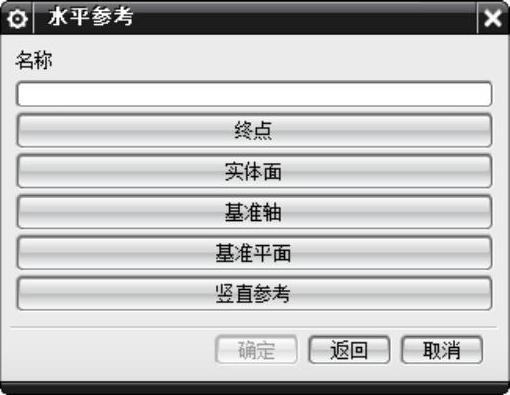

图9-37 “水平参考”对话框

978-7-111-48736-4-Chapter09-139.jpg选择好水平参考后，系统弹出如图9-39所示的“矩形键槽”参数设置对话框，在该对话框中设置键槽长度为50，宽度为8，深度为4，最后单击“确定”按钮。


图9-38 指定键槽的长度方向

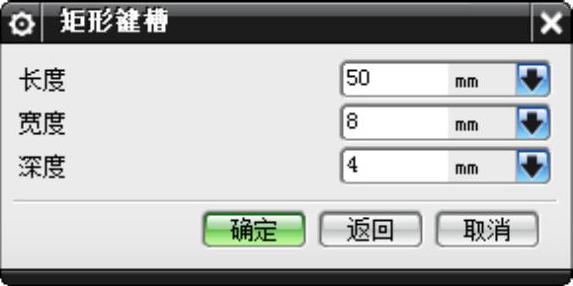

图9-39 “矩形键槽”参数设置对话框

978-7-111-48736-4-Chapter09-142.jpg系统弹出如图9-40所示的“定位”对话框中，单击其中的“水平”按钮978-7-111-48736-4-Chapter09-143.jpg，弹出“水平”对话框。如图9-41所示。

978-7-111-48736-4-Chapter09-144.jpg选择如图9-42所示的圆，弹出“设置圆弧位置”对话框，如图9-43所示，单击“圆弧中心”按钮，再选择键槽短中心线，弹出“创建表达式”对话框，如图9-44所示，设置尺寸为32，并生成最终的矩形键槽，如图9-45所示。


图9-40 “定位”对话框

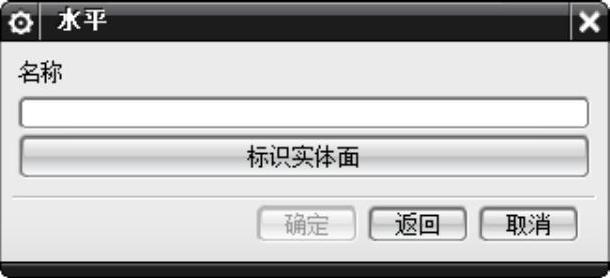

图9-41 “水平”对话框


图9-42 选择圆弧

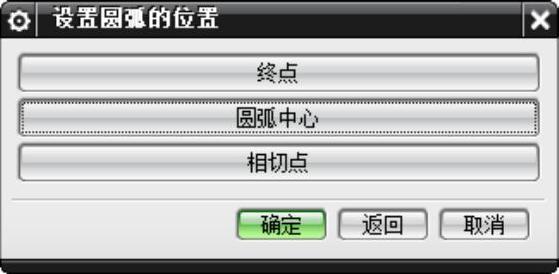

图9-43 “设置圆弧位置”对话框

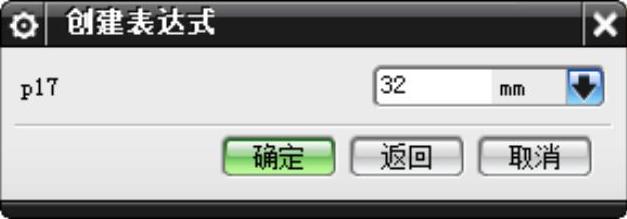

图9-44 “创建表达式”对话框

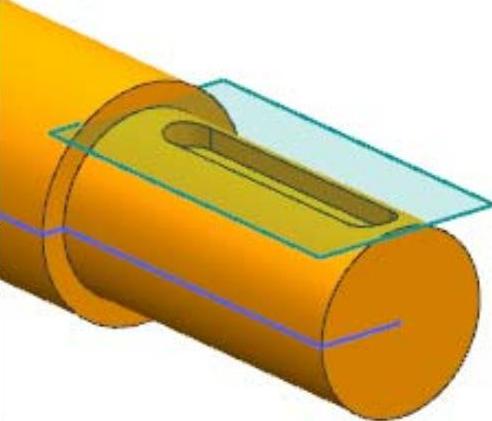

图9-45 最终的矩形键槽
