选择【菜单】→【插入】→【基准/点】→【基准平面】命令，或者单击【主页】选项卡，选择【特征】组→【基准/点】下拉菜单中的【基准平面】图标
，系统弹出如图9-9所示的“基准平面”对话框，利用该对话框建立基准平面，方法如下：
在“基准平面”对话框中选中相切图标
，在实体中选择圆柱面。在“基准平面”对话框中，单击
按钮，创建基准平面1。
同理，创建过基本直线2和其圆柱面相切的基本平面2，该基准平面为图9-10所示的基准平面2。建立的两个基准平面如图9-10所示。

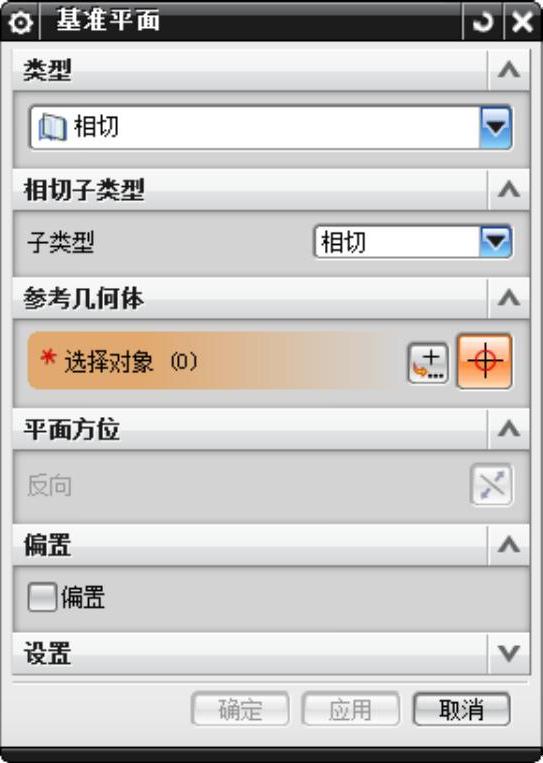

图9-9 “基准平面”对话框

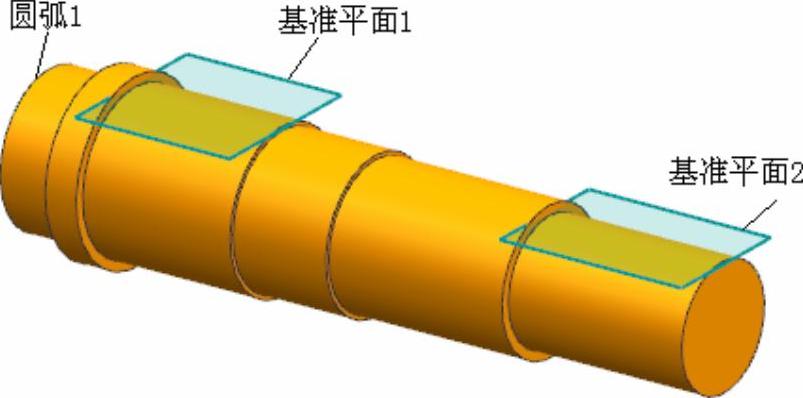

图9-10 基准平面图
选择【菜单】→【插入】→【设计特征】→【键槽】命令，或单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【键槽】图标
，系统弹出“键槽”对话框，如图9-11所示。利用该对话框建立键槽，方法如下：
在图9-11所示的对话框中选择“矩形槽”，单击“确定”按钮。
系统弹出如图9-12所示的对话框，选择图9-10所示的基准平面1为放置面。并在随后系统弹出的对话框中，接受默认边设置。

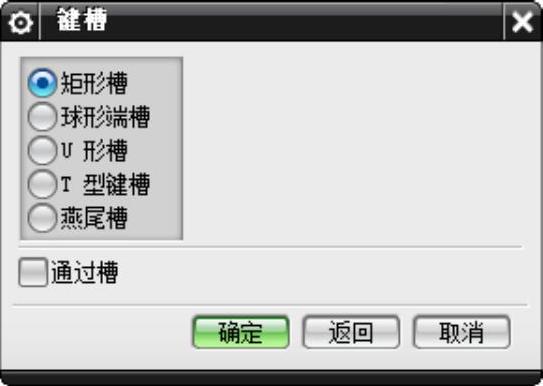

图9-11 “键槽”对话框

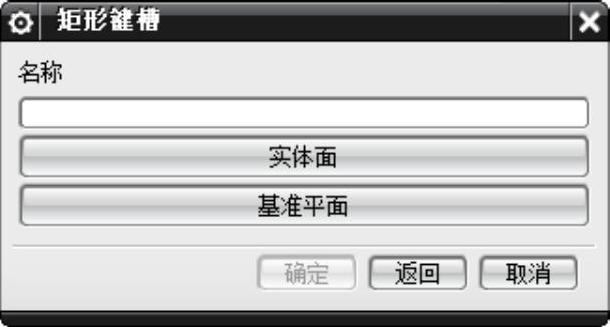

图9-12 选择放置面对话框
系统弹出“水平参考”对话框如图9-13所示，该对话框用于设定键槽的水平方向，此处选择轴上任意一段圆柱面即可。
选择好水平参考后，系统弹出如图9-14所示的“矩形键槽”参数设置对话框，在该对话框中设置键槽长度为50，宽度为16，深度为6，最后单击“确定”按钮。

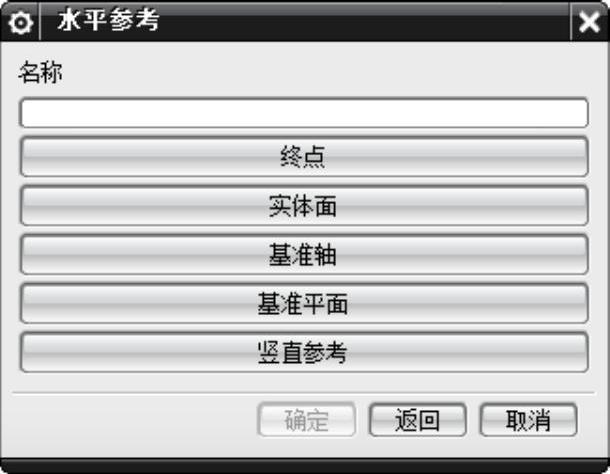

图9-13 “水平参考”对话框

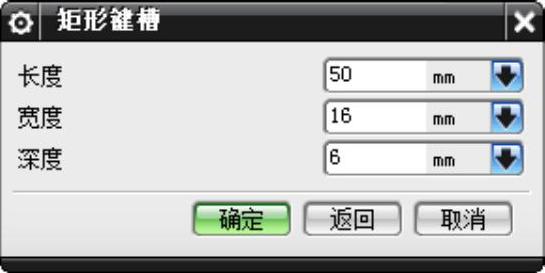

图9-14 “矩形键槽”参数设置对话框(www.daowen.com)
系统弹出如图9-15所示的“定位”对话框中，并且在图形界面中生成键槽的预览图，采用线框模式即可以观察到，如图9-16所示。

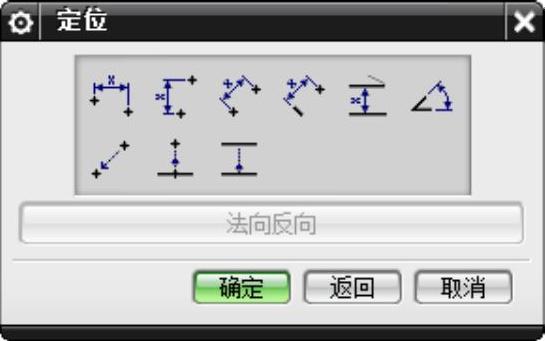

图9-15 “定位”对话框

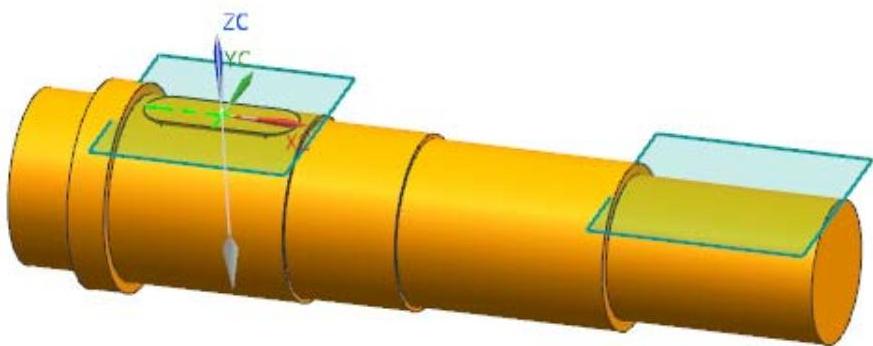

图9-16 键槽预览图
在定位对话框中选择
，系统弹出如图9-17所示的对话框。
选择图9-10中所示的圆弧1为水平定位参照物，单击“确定”按钮。
系统弹出如图9-18所示的对话框，在该对话框中选择“圆弧中心”。
系统再次弹出如图9-17所示的对话框，在该对话框中选择刀具参考边，刀具边选择图9-16中所示键槽的短中心线。

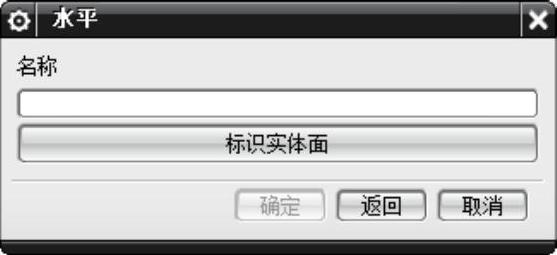

图9-17 水平参考对话框

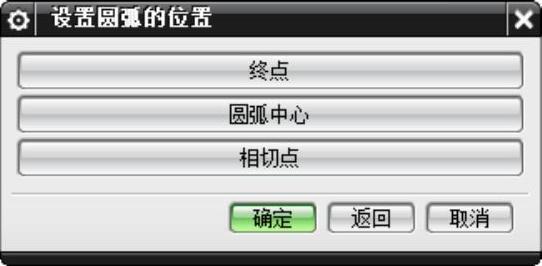

图9-18 “设置圆弧的位置”对话框
选择好后，系统弹出如图9-19所示的对话框，并且图形界面中给出水平方向的尺寸预览图，在该对话框中设定圆弧中心与键槽的短中心线的水平距离为64，单击“确定”按钮。
另外一个键槽的参数为长度60，宽度14，深度5.5，图9-10所示的圆弧1与键槽短中心线的水平距离为226，最后的结果如图9-20所示。

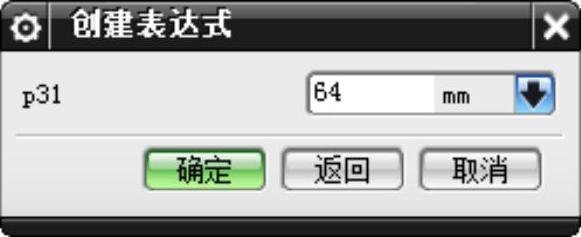

图9-19 “创建表达式”对话框

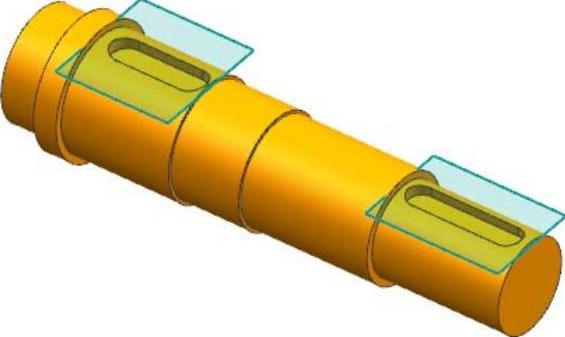

图9-20 键槽完成图
