选择【菜单】→【文件】→【新建】命令，或者单击【主页】选项卡，选择【标准】组中的【新建】图标
，选择模型类型，创建新部件，文件名为chuandongzhou，进入建立模型模块。
选择【菜单】→【插入】→【设计特征】→【圆柱体】命令，或单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【圆柱体】图标
，系统弹出“圆柱”对话框，如图9-1所示。利用该对话框建立圆柱，方法如下：
在图9-1所示该对话框中选择“轴，直径和高度”类型。
在指定失量下拉列表中选择
方向作为圆柱的轴向。
设定圆柱直径为55，高度为21。
单击“点构造器”图标
，在弹出的“点”对话框中设置坐标原点作为圆柱体的中心。

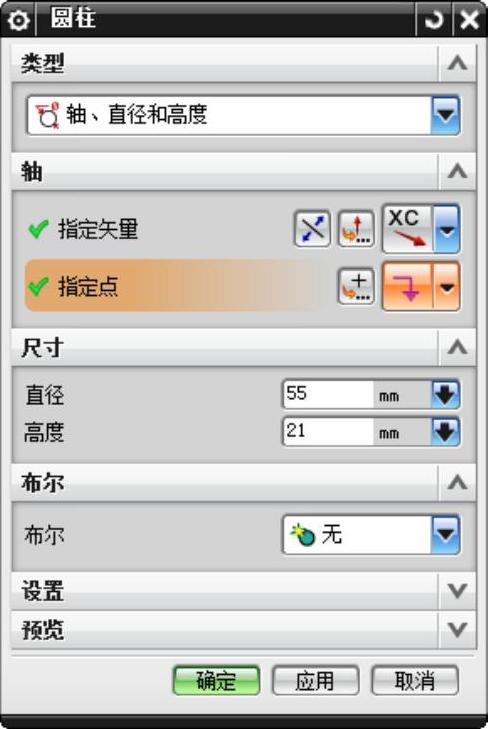

图9-1 “圆柱”对话框

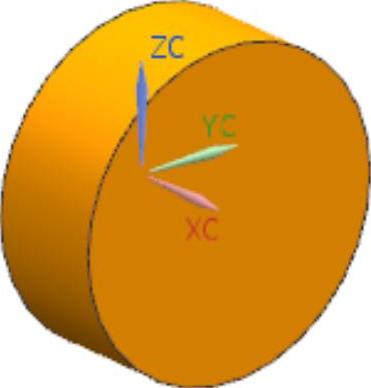

图9-2 完成的圆柱体
生成的圆柱体如图9-2所示。
选择【菜单】→【插入】→【设计特征】→【凸台】，或者单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【凸台】图标
，系统弹出“凸台”对话框，如图9-3所示。利用该对话框建立凸台，方法如下：
在图9-3所示对话框中设定凸台的直径为65、高度为12、锥角为0。
选择图9-2中圆柱体右侧表面为凸台的放置面，单击“确定”按钮。
系统弹出如图9-4所示的“定位”对话框，选择“点到点”的定位方法
。

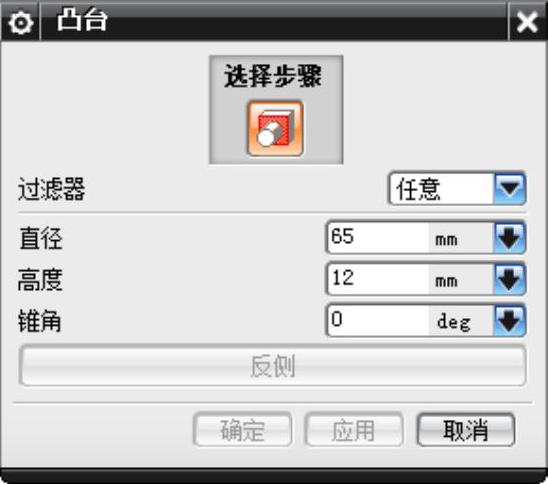

图9-3 “凸台”对话框
(www.daowen.com)

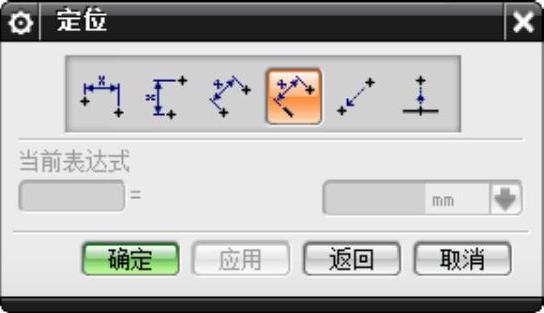

图9-4 “定位”对话框
系统弹出如图9-5所示的对话框，在该对话框中选择“标识实体面”，然后选择要放置凸台的圆柱体，系统自动将凸台和圆柱体的轴线对齐。注意
定位也可以采用如下方法：选取圆柱体的右侧表面的圆弧边缘，系统弹出如图9-6所示的对话框中，选择“圆弧中心”也可以将圆台和圆柱体的轴线对齐。

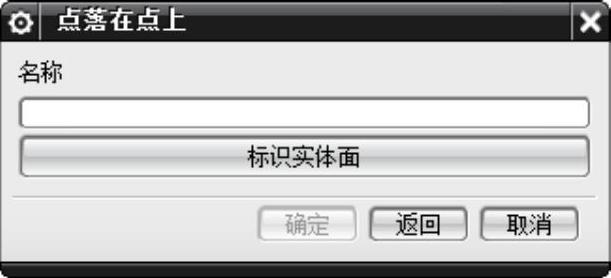

图9-5 “点落在点上”定位对话框

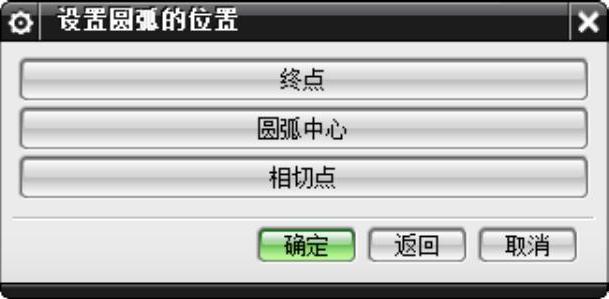

图9-6 设置圆弧位置对话框
最后得到的图形如图9-7所示。
重复上述建立凸台的步骤，生成轴的其他部分，参数如图9-8所示。
注意
本模型中有几段凸台是在圆柱的另外一个端面生成的，在选择“点对点”的定位实体面时，应选择另外一侧的那个端面。
所有凸台的操作均可以用生成圆柱的操作代替，并且将生成的圆柱通过“布尔操作”的“求和”操作合成为整体。

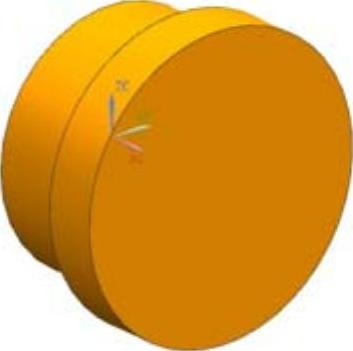

图9-7 完成的凸台

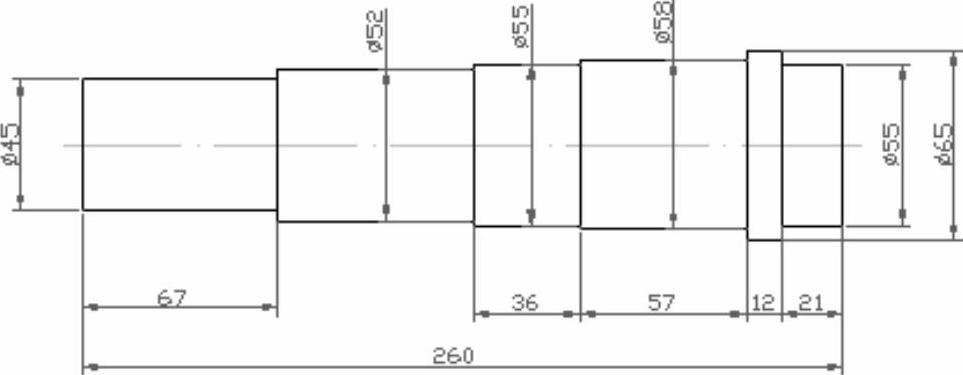

图9-8 轴的参数
