制作思路
圆锥滚子轴承内外圈制作思路为:选择草图曲线进行旋转;生成边圆角细部特征。
轴承内外圈的建立方法如下:
选择【菜单】→【插入】→【设计特征】→【旋转】命令,或者单击【主页】选项卡,选择【特征】组→【设计特征下拉菜单】中的【旋转】图标
,系统弹出“旋转”对话框,如图8-17所示。利用该对话框选择草图曲线生成轴承的内外圈,操作方法如下:
将选择条上的“自动判断曲线”设置为“相连曲线”,选择轴承的内圈曲线。
在指定矢量下拉列表中选择
方向作为旋转方向。
单击“点构造器”按钮,系统弹出“点”对话框如图8-18所示,在该对话框中输入(0,0,0)作为旋转参考点。
设置旋转体的开始和结束角度分别设为0和360,单击确定完成旋转操作,生成圆锥滚子轴承的内圈。
最后生成的轴承内环如图8-19所示。
选择【菜单】→【插入】→【设计特征】→【旋转】命令,或者单击【主页】选项卡,选择【特征】组→【设计特征下拉菜单】中的【旋转】图标
,重复上一步中的操作方法建立圆锥滚子轴承的外圈。旋转曲线选择如图8-20所示的曲线,其他参数完全相同。

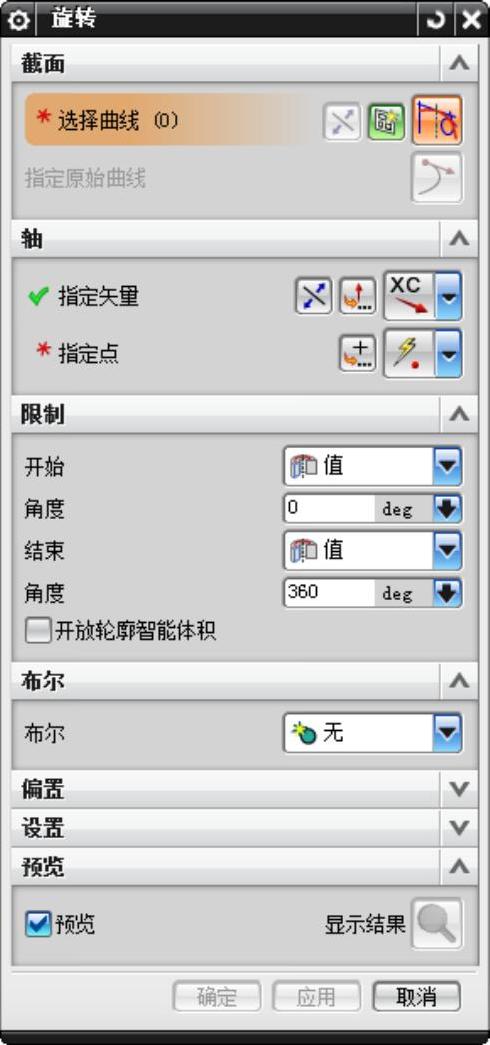

图8-17 “旋转”对话框
注意
选择图8-20所示的曲线时,注意选择在图8-16中提到的较长的那条直线。

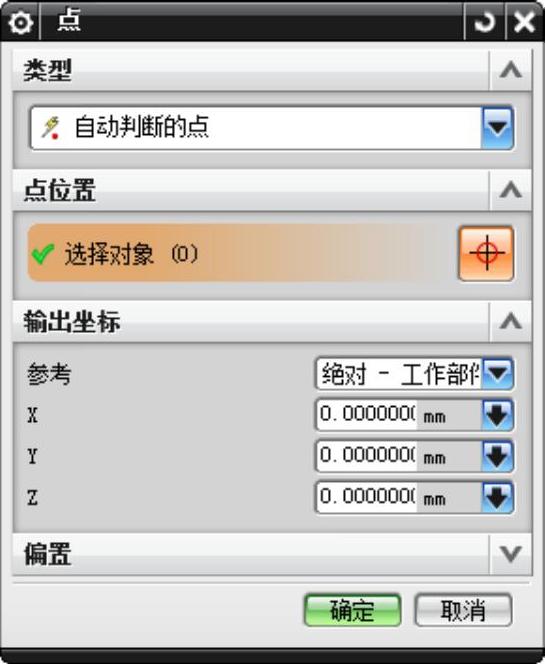

图8-18 “点”对话框

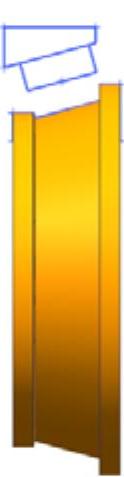

图8-19 轴承内环生成结果
(www.daowen.com)

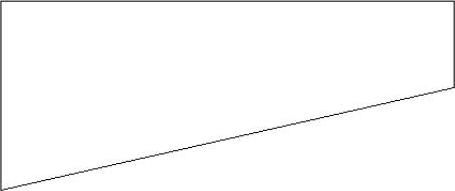

图8-20 选择的曲线
生成的轴承的外环结果如图8-21所示。
选择【菜单】→【插入】→【细节特征】→【边倒圆】命令,或者单击【主页】选项卡,选择【特征】组中的【边倒圆】图标
,系统弹出“边倒圆”对话框,如图8-22所示。利用该对话框进行边圆角操作,方法如下:
在“半径”文本框中输入边缘圆角的半径。
选择需要边缘角的边。
单击“确定”或“应用”按钮就可以完成边缘圆角。

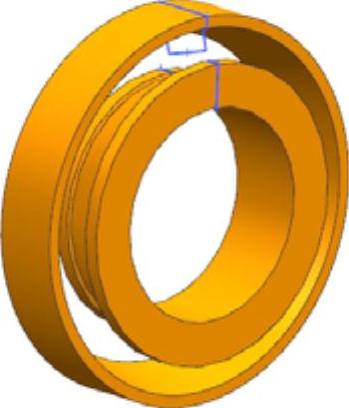

图8-21 轴承外环生成结果

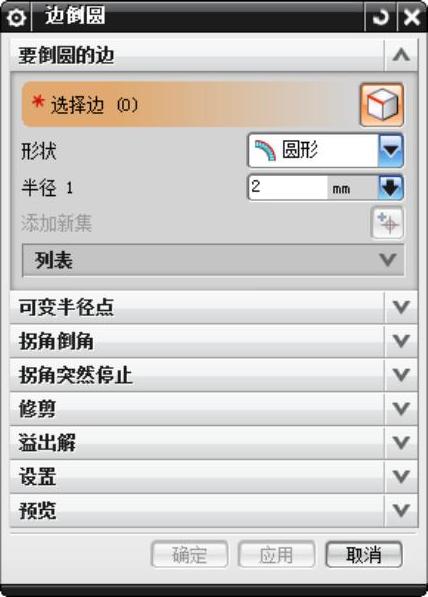

图8-22 “边倒圆”对话框
此处需要倒圆角的边有4条,如图8-23所示。其中圆角1的半径为2,圆角2的半径1.5,圆角3的半径为0.8。
注意
边缘圆角也可以在草图模式下,选择【菜单】→【插入】→【圆角】命令或者单击【主页】选项卡,选择【曲线】组→【编辑曲线】库中的【圆角】图标,先对草图进行倒角,然后在建模模式下通过旋转直接生成。
最后结果如图8-24所示。

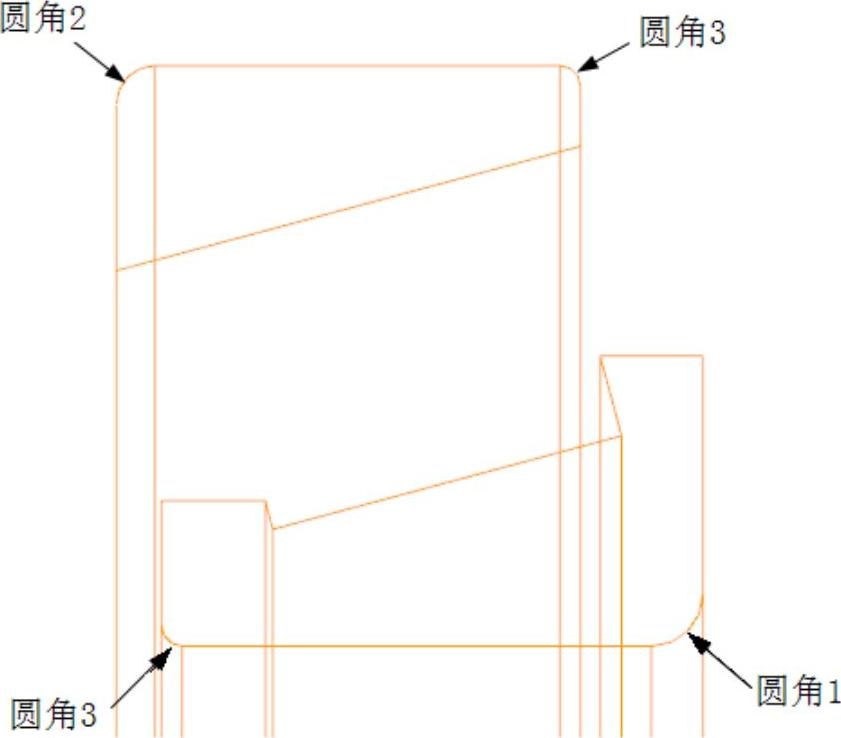

图8-23 边缘圆角图

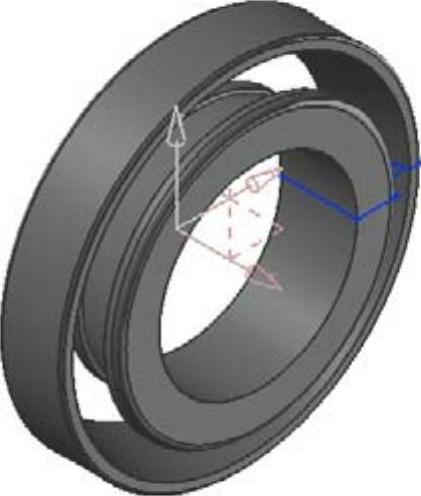

图8-24 内外圈
