如何绘制圆锥滚子轴承草图？

时间：2023-06-28 理论教育 版权反馈
【摘要】：制作思路圆锥滚子轴承草图制作思路为：绘制草图轮廓曲线；通过派生直线、快速延伸、快速裁剪等操作建立圆锥滚子轴承草图。选择→→→命令，系统弹出“点”对话框，如图8-1所示。此处共创建7个点，其坐标分别为：点1，点2，点3，点4，点5，点6，点7，如图8-2所示。这些点用于构造草图轮廓。以图8-14中所示的点9和点10为起点和终点建立直线，为建立轴承的滚子做准备。

如何绘制圆锥滚子轴承草图？

制作思路

圆锥滚子轴承草图制作思路为：绘制草图轮廓曲线；通过派生直线、快速延伸、快速裁剪等操作建立圆锥滚子轴承草图。

参见光盘

光盘\动画演示\第8章\轴承设计.avi

978-7-111-48736-4-Chapter08-2.jpg选择【菜单】→【文件】→【新建】命令，或者单击【主页】选项卡，选择【标准】组中的【新建】图标978-7-111-48736-4-Chapter08-3.jpg，选择模型类型，创建新部件，文件名为ZhouCheng，进入建立模型模块。

978-7-111-48736-4-Chapter08-4.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【主页】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter08-5.jpg，进入草图模式。

978-7-111-48736-4-Chapter08-6.jpg选择【菜单】→【插入】→【基准/点】→【点】命令，系统弹出“点”对话框，如图8-1所示。在该对话框中输入要创建的点的坐标。此处共创建7个点，其坐标分别为：点1（0，50，0），点2（18，50，0），点3（0，42.05，0），点4（1.75，33.125，0），点5（22.75，38.75，0），点6（1.75，27.5，0），点7（22.75，27.5，0），如图8-2所示。这些点用于构造草图轮廓。

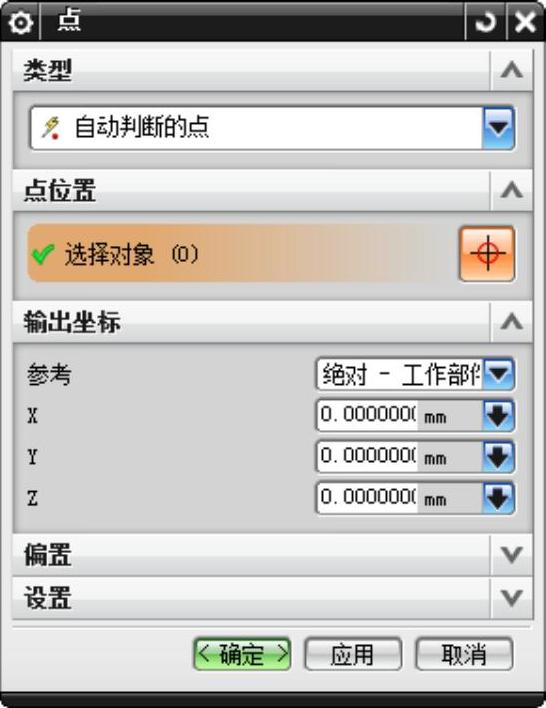

图8-1 “点”对话框

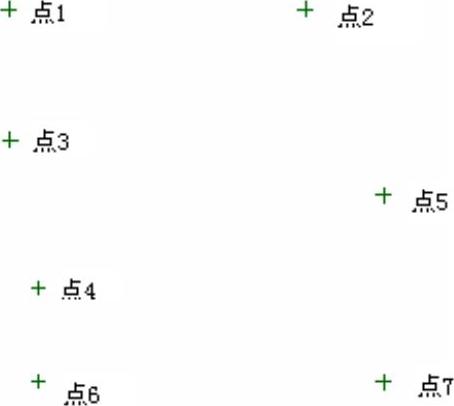

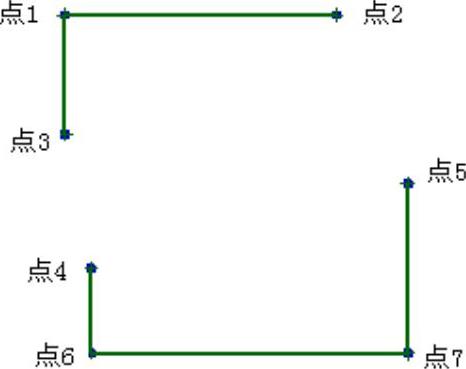

图8-2 创建的7个点

978-7-111-48736-4-Chapter08-9.jpg选择【菜单】→【插入】→【曲线】→【直线】命令，或者单击【主页】选项卡，选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter08-10.jpg，分别连接点1和点2，点1和点3，点4和点6，点6和点7，点7和点5，结果如图8-3所示。

978-7-111-48736-4-Chapter08-11.jpg建立直线：选择点3作为直线的起点，建立直线与XC轴成15º角，直线的长度只要超过连接点1和点2生成的直线即可，结果如图8-4所示。


图8-3 连接而成的直线


图8-4 创建的直线

978-7-111-48736-4-Chapter08-14.jpg选择【菜单】→【插入】→【来自曲线集的曲线】→【派生直线】命令，或单击【主页】选项卡，选择【曲线】组→【曲线】库中的【派生直线】图标978-7-111-48736-4-Chapter08-15.jpg，选择刚创建的直线为参考直线，并设偏置值为-5.625生成派生直线，如图8-5所示。再创建一条派生直线偏置值也是-5.625，如图8-6所示。


图8-5 创建派生直线

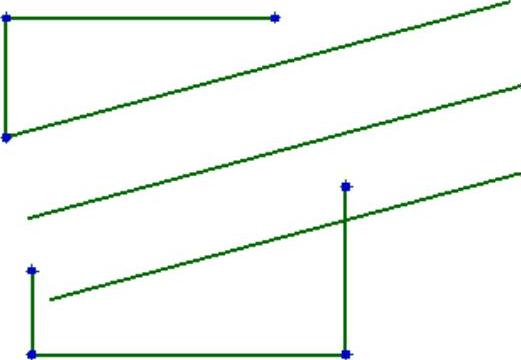

图8-6 创建派生直线

注意

偏置时的偏置值也有可能是5.625，只要能得到图8-5所示结果即可。

978-7-111-48736-4-Chapter08-18.jpg选择【菜单】→【插入】→【曲线】→【直线】命令，或者单击【主页】选项卡，选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter08-19.jpg，创建一条直线，该直线平行于YC轴，并且距离YC轴的距离11.375，长度能穿过刚刚新建的第一条派生直线即可，如图8-7所示。

978-7-111-48736-4-Chapter08-20.jpg选择【菜单】→【插入】→【基准/点】→【点】命令，在系统弹出的“点”对话框中选择“交点”978-7-111-48736-4-Chapter08-21.jpg，然后选择直线2和直线4，求出它们的交点。

978-7-111-48736-4-Chapter08-22.jpg选择【菜单】→【编辑】→【曲线】→【快速修剪】命令，或者单击【主页】选项卡，选择【曲线】组中的【快速修剪】图标978-7-111-48736-4-Chapter08-23.jpg，将图8-7所示的直线2和直线4裁剪掉，如图8-8所示，图中的点为刚创建直线2和直线4的交点8。

978-7-111-48736-4-Chapter08-24.jpg选择【菜单】→【插入】→【曲线】→【直线】命令，或者单击【主页】选项卡，选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter08-25.jpg，建立直线。选择第978-7-111-48736-4-Chapter08-26.jpg步中建立的点8，移动鼠标，当系统出现如图8-9a中所示的情形时，表示该直线与图8-7中所示的直线3平行，设定该直线长度为7并回车。

在另外一个方向也创造一条直线平行于图8-8中所示直线3，长度为7，如图8-9b所示。

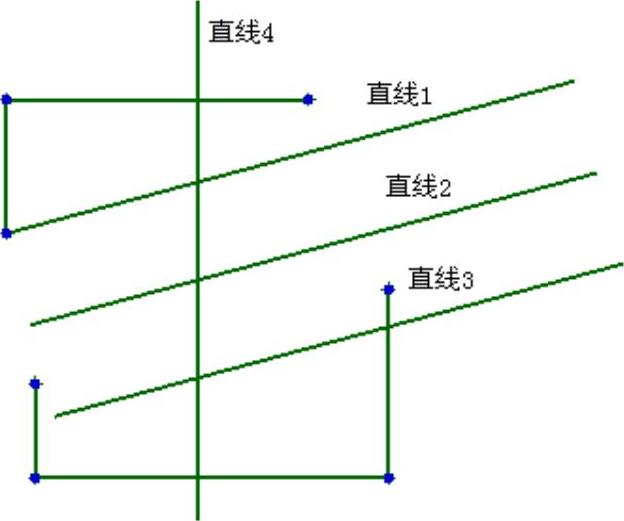

图8-7 新建平行于YC轴的直线

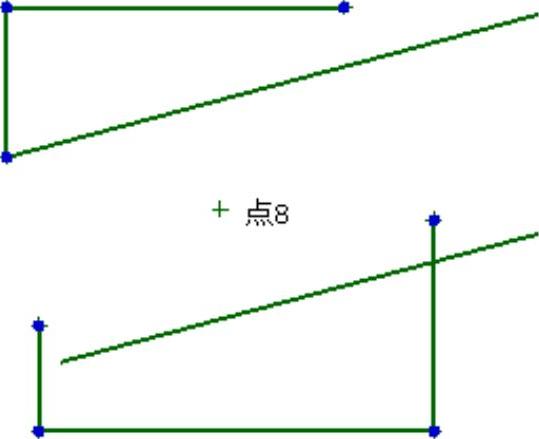

图8-8 创建图直线2和4的交点8

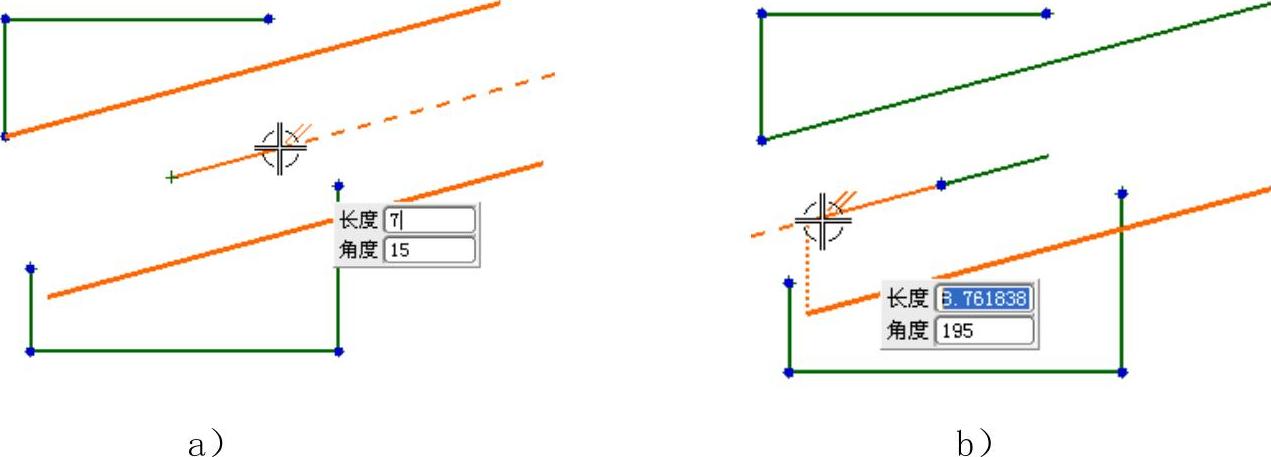

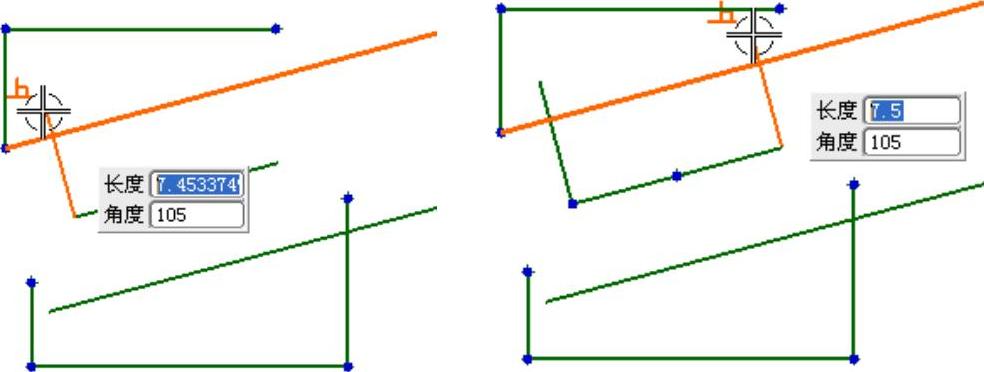

图8-9 创建直线

978-7-111-48736-4-Chapter08-30.jpg建立直线：以刚创建的直线的端点为起点，创建两条直线与图8-7中所示的直线1垂直，长度能穿过直线1即可，如图8-10所示。

978-7-111-48736-4-Chapter08-31.jpg选择【菜单】→【编辑】→【曲线】→【快速延伸】命令，或者单击【主页】选项卡，选择【曲线】组中的【快速延伸】图标978-7-111-48736-4-Chapter08-32.jpg，将刚刚创建的两条直线延伸至直线3，如图8-11所示。

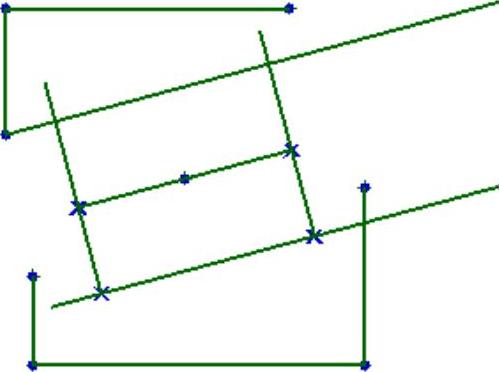

图8-10 创建直线


图8-11 延伸直线

978-7-111-48736-4-Chapter08-35.jpg选择【菜单】→【插入】→【曲线】→【直线】命令，或者单击【主页】选项卡，选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter08-36.jpg，建立直线。直线以图8-2中所示的点4为起点，并且与XC轴平行，长度能穿过刚刚快速延伸得到的直线即可，如图8-12a所示。以点5为起点，再创建一条直线与XC轴平行，长度也是能穿过刚刚快速延伸得到的直线即可，如图8-12b所示。

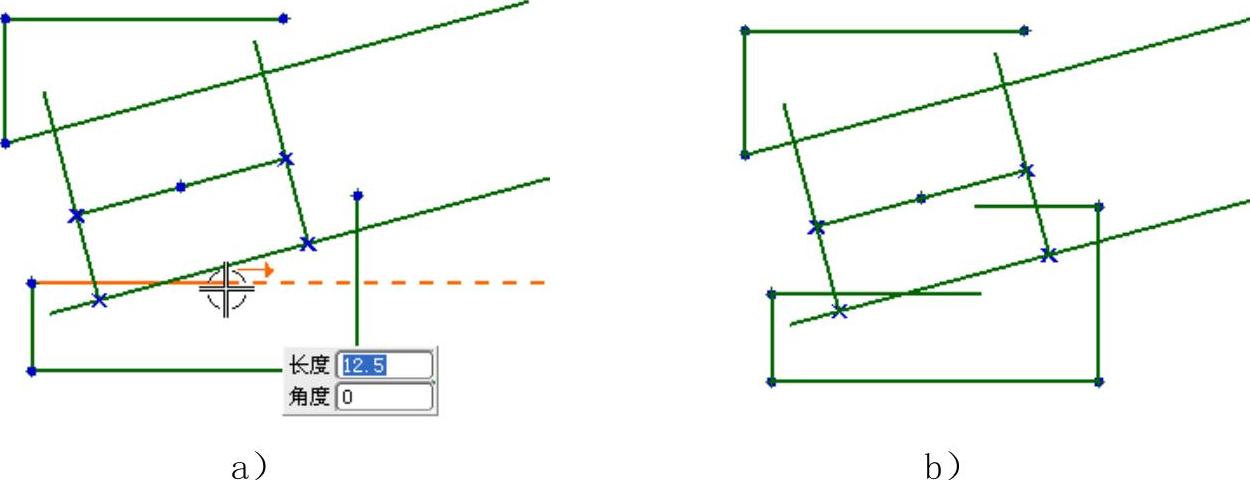

图8-12 创建直线

978-7-111-48736-4-Chapter08-38.jpg选择【菜单】→【编辑】→【曲线】→【快速修剪】命令，或者单击【主页】选项卡，选择【曲线】组中的【快速修剪】图标978-7-111-48736-4-Chapter08-39.jpg，对草图进行修剪，结果如图8-13所示。

978-7-111-48736-4-Chapter08-40.jpg选择【菜单】→【插入】→【曲线→【直线】命令，或者单击【主页】选项卡，选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter08-41.jpg，以图8-2中所示的点2为起点，创建直线与XC轴垂直，长度能穿过图8-7中所示直线1即可，如图8-14所示。

978-7-111-48736-4-Chapter08-42.jpg建立直线。以图8-14中所示的点9和点10为起点和终点建立直线，为建立轴承的滚子做准备。

978-7-111-48736-4-Chapter08-43.jpg选择【菜单】→【编辑】→【曲线】→【快速修剪】命令，或者单击【主页】选项卡，选择【曲线】组中的【快速修剪】图标978-7-111-48736-4-Chapter08-44.jpg，对草图进行修剪，结果如图8-15所示。

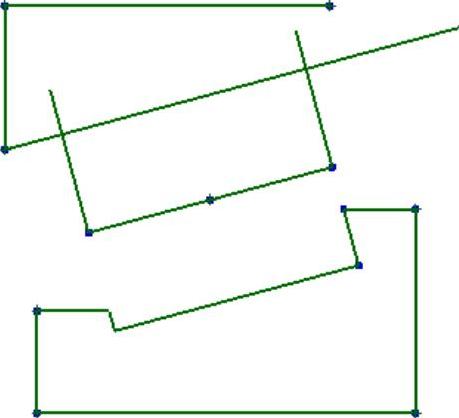

图8-13 裁减后的草图

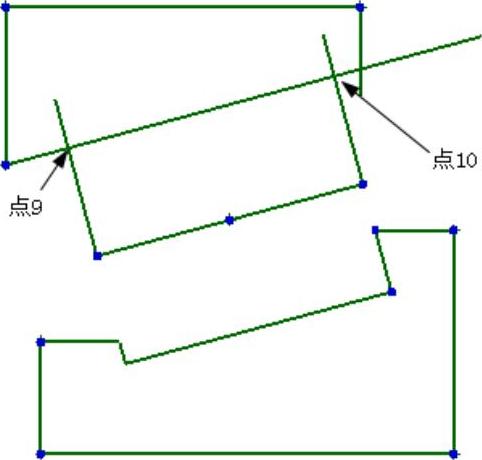

图8-14 创建直线

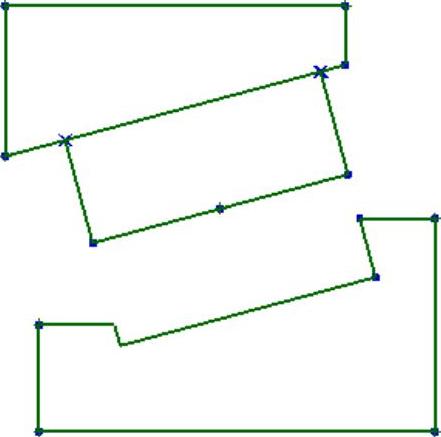

图8-15 修剪后的草图

注意

在原来的直线1的位置上现在有两条直线，一条为轴承外环上的线，一条为创建轴承滚子的线，如图8-16所示。

978-7-111-48736-4-Chapter08-48.jpg选择【菜单】→【任务】→【完成草图】命令，或者单击【主页】选项卡中的【完成】图标978-7-111-48736-4-Chapter08-49.jpg，退出草图模式，进入建模模式。

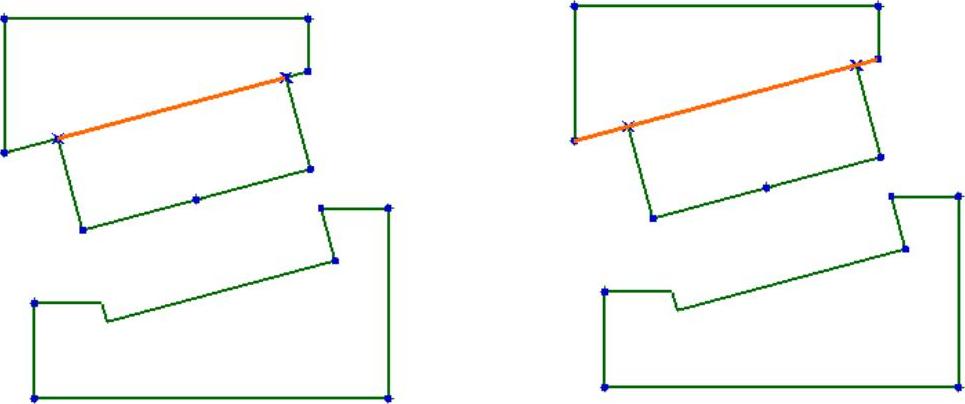

图8-16 原直线1位置上的两条直线
