制作思路

螺母主要包括正六棱柱和螺母中心的螺纹孔。

螺母的制作思路为：建立正六棱柱；生成螺母上下表面的倒角；建立螺母中心的孔；建立螺纹。

参见光盘

光盘\动画演示\第7章\生成螺母.avi

选择【菜单】→【文件】→【新建】命令，或者单击【主页】选项卡，选择【标准】组中的【新建】图标，选择模型类型，创建新部件，文件名为luomu，进入建立模型模块。

选择【菜单】→【插入】→【曲线】→【多边形】命令，或单击【曲线】选项卡，选择【更多】库→【曲线】库中的【多边形】图标，系统将弹出“多边形”对话框，如图7-19所示。在利用该对话框建立正六边形，操作方法如下：

在图7-19所示的对话框中设置多边形边数为6，单击“确定”。

在系统弹出的如图7-20所示的对话框中选择“多边形边”。

系统弹出如图7-21所示的对话框，在该对话框中设定多边形的侧为9。

设置好多边形边长后，系统弹出“点”对话框，在该对话框中定义坐标原点为多边形的中心点，建立正六边形。

图7-19 “多边形”对话框

图7-20 多边形建立方法

图7-21 多边形参数

选择【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组中的【拉伸】图标，系统弹出“拉伸”对话框，如图7-22所示。利用该对话框拉伸刚刚建立的正六边形，操作方法如下：

选择刚刚建立的正六边形曲线。

在指定矢量下拉列表中选择作为拉伸方向。

在对话框中设定结束距离为6.4，其他均为0，单击“确定”按钮完成拉伸。

生成的正六棱柱如图7-23所示。

图7-22 “拉伸”对话框

图7-23 生成的六棱柱

选择【菜单】→【插入】→【设计特征】→【圆柱体】命令，或者单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【圆柱体】图标，系统弹出如图7-24所示的“圆柱”对话框，利用该对话框建立圆柱体，方法如下：

在图7-24所示对话框中选择“轴，直径和高度”类型。

在指定失量下拉列表中选择作为圆柱体的轴向。

设置圆柱直径为18，高度为6.4。

单击点构造器按钮，系统弹出“点”对话框，在该话框中设置点坐标为（0，0，0），作为圆柱体中心建立圆柱。

生成的圆柱体如图7-25所示。

(www.daowen.com)

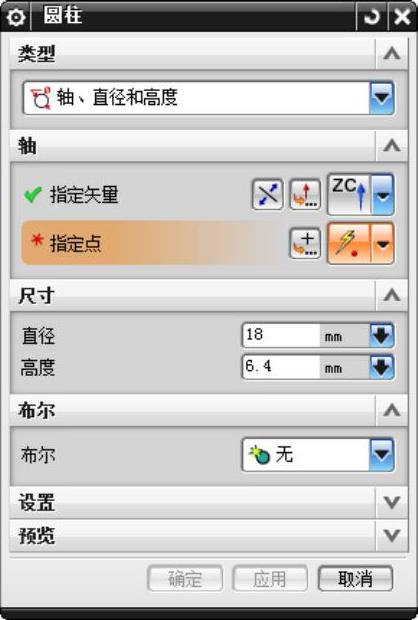

图7-24 “圆柱”对话框

图7-25 圆柱体

选择【菜单】→【插入】→【细节特征】→【倒斜角】命令，或者单击【主页】选项卡，选择【特征】组中的【倒斜角】图标，系统弹出“倒斜角”对话框，如图7-26所示。利用该对话框进行倒角，方法如下：

在图7-26所示该对话框中选择“对称”，距离为1。

选择圆柱体的两边。

最后结果如图7-27所示。

选择【菜单】→【插入】→【组合】→【求交】命令，或者单击【主页】选项卡，选择【特征】组→【组合下拉菜单】中的【求交】图标，系统弹出“求交”对话框，如图7-28所示。利用该对话框将圆柱体和拉伸体进行交运算，方法如下：

图7-26 “倒斜角”对话框

图7-27 倒斜角

图7-28 “求交”对话框

选择圆柱体为目标体。

选择拉伸体为刀具体，单击确定完成求交运算。

最后结果如图7-29所示。

选择【菜单】→【插入】→【设计特征】→【圆柱体】命令，或者单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【圆柱体】图标，弹出“圆柱”对话框，建立螺母的中心孔，方法如下：

选择“轴，直径和高度”方法建立圆柱。

在指定矢量下拉列表中选择方向作为圆柱轴向。

设置圆柱直径为10，圆柱高度为8。

在点对话框中设定坐标原点作为圆柱的中心。

在布尔操作中选择“求差”操作，生成螺母的中心孔，如图7-30所示。

选择【菜单】→【插入】→【细节特征】→【倒斜角】命令，或者单击【主页】选项卡，选择【特征】组中的【倒斜角】图标，对中心孔上下表面的两条边进行倒角，倒角参数为1，结果如图7-31所示。

图7-29 螺栓头

图7-30 螺母轮廓

图7-31 螺母

选择【菜单】→【插入】→【设计特征】→【螺纹】命令，或者单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【螺纹】图标，选择螺母中心螺孔作为螺纹放置面建立符号螺纹，建立方法与7.2.2中第2步方法相同。
