如何通过多边形建立正六棱柱？

时间：2023-06-28 理论教育 版权反馈
【摘要】：在利用该对话框建立正六边形，操作方法如下：在图7-1所示的对话框中设置多边形边数为6，单击“确定”按钮。图7-2 多边形建立方法图7-3 多边形参数设置好多边形边长后，系统弹出“点”对话框，在该对话框中定义坐标原点为多边形的中心点，建立正六边形。在指定矢量下拉列表中选择作为拉伸方向。在对话框中设定结束距离为6.4，其他均为0，单击“确定”完成拉伸。生成的正六棱柱如图7-5所示。图7-4 “拉伸”对话框图7-5 生成的六棱柱

如何通过多边形建立正六棱柱？

978-7-111-48736-4-Chapter07-2.jpg选择【菜单】→【文件】→【新建】命令，或者单击【主页】选项卡，选择【标准】组中的【新建】图标978-7-111-48736-4-Chapter07-3.jpg，选择模型类型，创建新部件，文件名为luomao，进入建立模型模块。

978-7-111-48736-4-Chapter07-4.jpg选择【菜单】→【插入】→【曲线】→【多边形】命令，单击【主页】选项卡，选择【更多】库→【曲线】库中的【多边形】图标978-7-111-48736-4-Chapter07-5.jpg，系统将弹出“多边形”对话框，如图7-1所示。在利用该对话框建立正六边形，操作方法如下：

978-7-111-48736-4-Chapter07-6.jpg在图7-1所示的对话框中设置多边形边数为6，单击“确定”按钮。

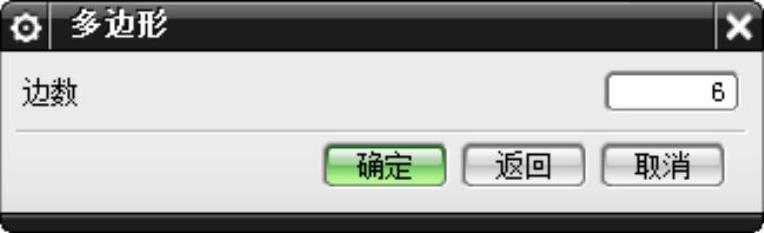

图7-1 “多边形”对话框

978-7-111-48736-4-Chapter07-8.jpg在系统弹出的如图7-2所示的对话框中选择“多边形边”。

978-7-111-48736-4-Chapter07-9.jpg系统弹出如图7-3所示的对话框，在该对话框中设定多边形的侧为9。

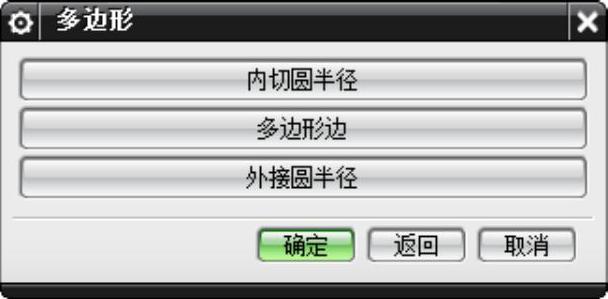

图7-2 多边形建立方法

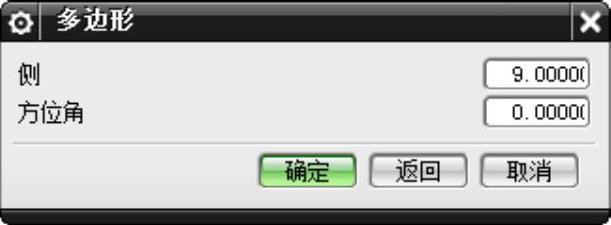

图7-3 多边形参数(www.daowen.com)

978-7-111-48736-4-Chapter07-12.jpg设置好多边形边长后，系统弹出“点”对话框，在该对话框中定义坐标原点为多边形的中心点，建立正六边形。

978-7-111-48736-4-Chapter07-13.jpg选择【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标978-7-111-48736-4-Chapter07-14.jpg，系统弹出“拉伸”对话框，如图7-4所示。利用该对话框拉伸刚刚建立的正六边形，操作方法如下：

978-7-111-48736-4-Chapter07-15.jpg选择刚刚建立的正六边形曲线。

978-7-111-48736-4-Chapter07-16.jpg在指定矢量下拉列表中选择978-7-111-48736-4-Chapter07-17.jpg作为拉伸方向。

978-7-111-48736-4-Chapter07-18.jpg在对话框中设定结束距离为6.4，其他均为0，单击“确定”完成拉伸。

生成的正六棱柱如图7-5所示。

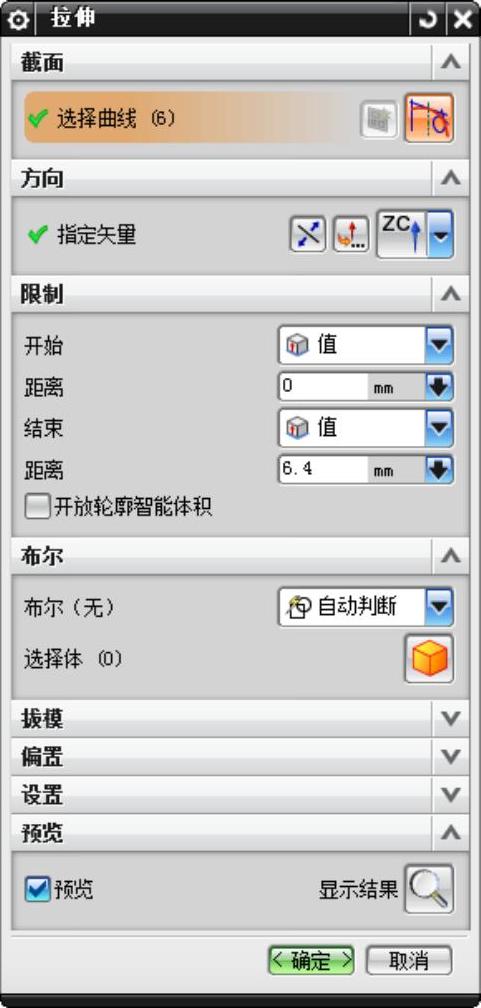

图7-4 “拉伸”对话框


图7-5 生成的六棱柱
