如何优化小封盖的尺寸设置？

时间：2023-06-28 理论教育 版权反馈
【摘要】：图6-32 将两线间的距离设置为“/2”图6-33 将两点间的距离设置为“D-6”图6-34 将线段的长度设置为“1.2*d3”图6-35 将线段的长度设置为“2”选择竖直直线段4和斜线段2，在对话框中输入尺寸名“a”，将两线的夹角设置为2.864，如图6-39所示。单击“确定”按钮，生成最终的旋转体，如图6-41所示。设置层：将当前层改为第21层。

如何优化小封盖的尺寸设置？

参见光盘

光盘\动画演示\第6章\小封盖.avi

978-7-111-48736-4-Chapter06-102.jpg选择【菜单】→【文件】→【新建】命令，或者单击【主页】选项卡，选择【标准】组中的【新建】图标978-7-111-48736-4-Chapter06-103.jpg，选择模型类型，创建新部件，文件名为xiaofenggai，进入建立模型模块。

978-7-111-48736-4-Chapter06-104.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者单击【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter06-105.jpg，系统弹出“创建草图”对话框，如图6-24所示。单击“确定”。进入草图绘制界面。

978-7-111-48736-4-Chapter06-106.jpg选择【菜单】→【插入】→【轮廓】命令，或单击【主页】选项卡，选择【曲线】组中的【轮廓】图标978-7-111-48736-4-Chapter06-107.jpg，绘制草图轮廓，如图6-25所示。

978-7-111-48736-4-Chapter06-108.jpg选择所有的水平直线段，使它们与XC轴具有平行约束。选择所有的竖直直线段，使它们与YC轴具有平行约束。选择竖直直线段4和竖直直线段8，使它们具有共线约束。完成几何约束后的草图如图6-26所示。

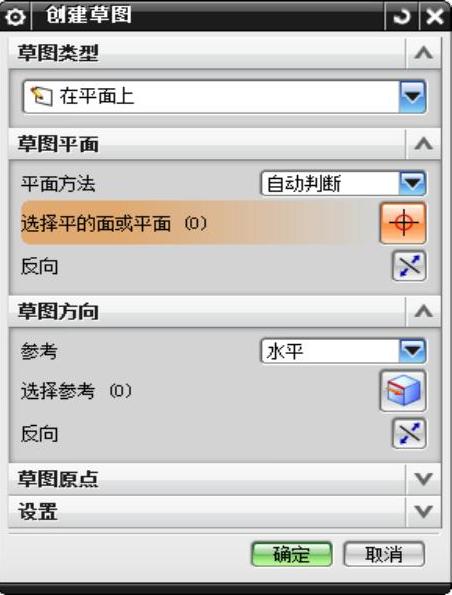

图6-24 “创建草图”对话框

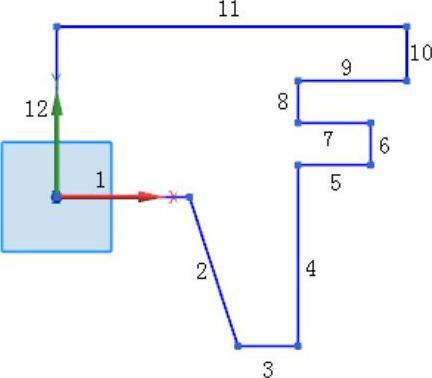

图6-25 生成草图轮廓


图6-26 完成几何约束后的草图

978-7-111-48736-4-Chapter06-112.jpg选择【菜单】→【工具】→【约束】→【显示/移除约束】命令，弹出“显示/移除约束”对话框，如图6-27所示。选择“活动草图中的所有对象”单选按钮，则上一步添加的所有几何约束都被列于列表框中。

978-7-111-48736-4-Chapter06-113.jpg选择【菜单】→【草图】→【完成草图】命令，或者单击【主页】选项卡中的【完成】图标978-7-111-48736-4-Chapter06-114.jpg，退出草图模式，进入建模模式。

978-7-111-48736-4-Chapter06-115.jpg选择【菜单】→【工具】→【表达式】命令，弹出“表达式”对话框，在最下面的文本框中输入表达式名称“d3”公式“8”，如图6-28所示。按回车键，表达式被列入列表框中。单击“确定”按钮退出对话框。

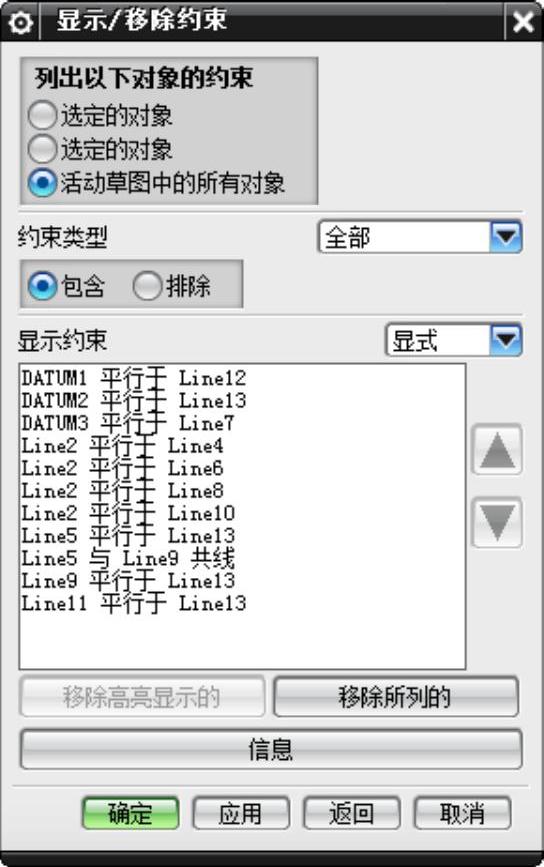

图6-27 列出所有几何约束


图6-28 输入表达式“d3=8”

978-7-111-48736-4-Chapter06-118.jpg在部件导航器中单击鼠标右键选择“可回滚编辑”，重新进入到绘制草图界面。

978-7-111-48736-4-Chapter06-119.jpg在“草图”组中的“草图名”下拉列表中选择草图“SKETCH_000”，如图6-29所示，进入到刚刚绘制的草图中。

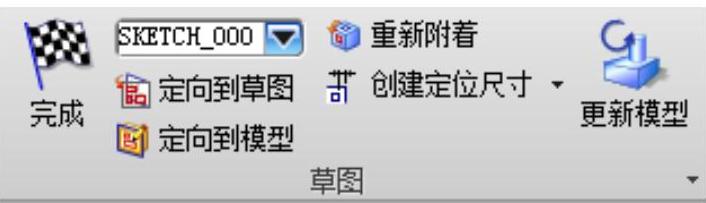

图6-29 在下列表中选择草图“SKETCH_000”

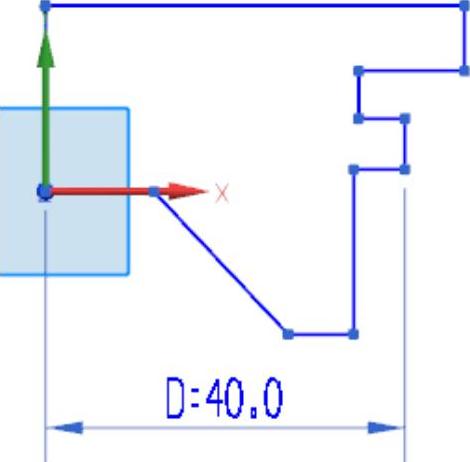

978-7-111-48736-4-Chapter06-121.jpg为草图添加尺寸约束，将文本高度设置为6。选择竖直直线段1和竖直直线段6，在对话框中输入尺寸名“D”。将两线间的距离设置为40，如图6-30所示。

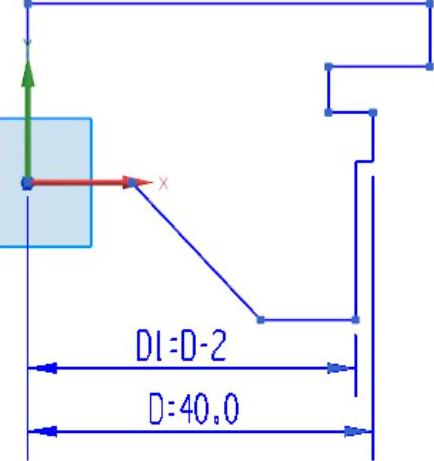

978-7-111-48736-4-Chapter06-122.jpg选择竖直直线段12和竖直直线段4，在对话框中输入尺寸名“D1”，输入表达式“D-2”，将两线间的距离设置为“D-2”，如图6-31示。


图6-30 将两线间的距离设置为40


图6-31 将两线间的距离设置为D-2

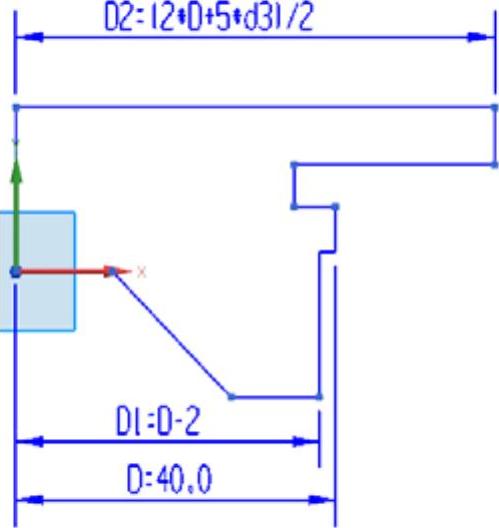

978-7-111-48736-4-Chapter06-125.jpg选择竖直直线段12和竖直直线段10，尺寸名“D2”，将两线间的距离设置为“（2*D+5*d3）/2”，效果如图6-32所示。

978-7-111-48736-4-Chapter06-126.jpg其他直线段的尺寸名及尺寸表达式如图6-33～图6-38所示。


图6-32 将两线间的距离设置为“（2*D+5*d3）/2”

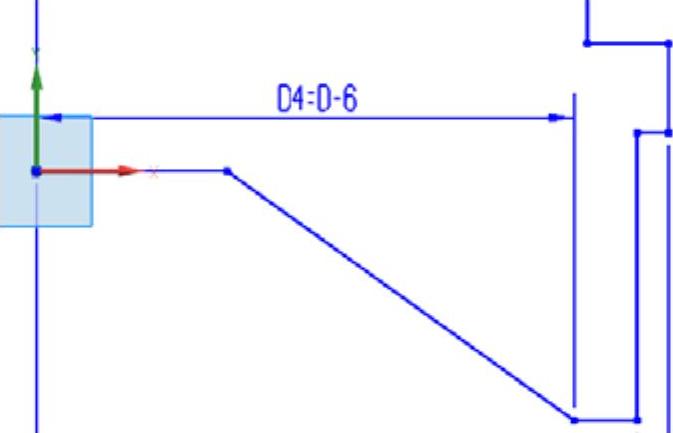

图6-33 将两点间的距离设置为“D-6”

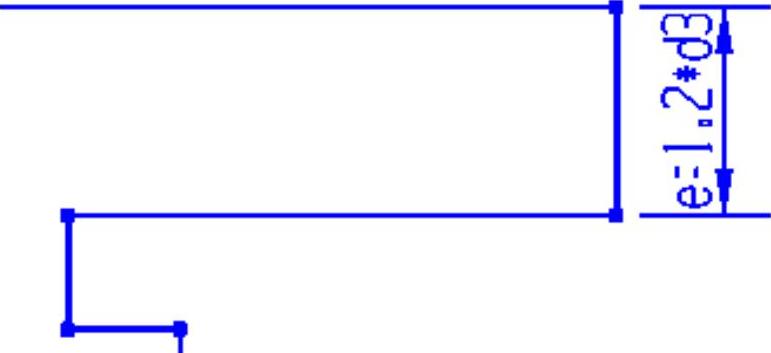

图6-34 将线段的长度设置为“1.2*d3”


图6-35 将线段的长度设置为“2”

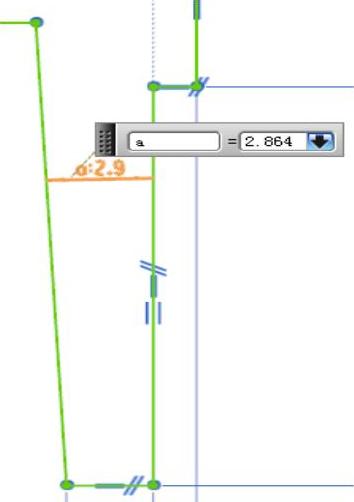

978-7-111-48736-4-Chapter06-131.jpg选择竖直直线段4和斜线段2，在对话框中输入尺寸名“a”，将两线的夹角设置为2.864，如图6-39所示。此时草图已完全约束，如图6-40所示。退出绘制草图界面。

978-7-111-48736-4-Chapter06-132.jpg选择【菜单】→【插入】→【设计特征】→【旋转】命令或者单击【主页】选项卡，选择【特征】组中的【旋转】图标978-7-111-48736-4-Chapter06-133.jpg，弹出“旋转”对话框。利用该对话框选择草图曲线生成轴承的内外圈，操作方法如下：

978-7-111-48736-4-Chapter06-134.jpg选择绘制好的草图作为旋转体截面线串。

978-7-111-48736-4-Chapter06-135.jpg选择YC轴使其作为旋转体截面线串的旋转轴。

978-7-111-48736-4-Chapter06-136.jpg指定坐标原点为旋转原点。

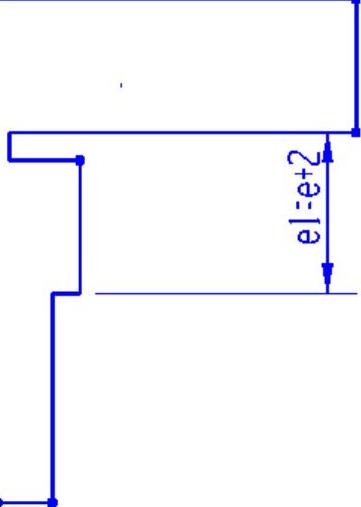

图6-36 将两线间的距离设置为“e+2”

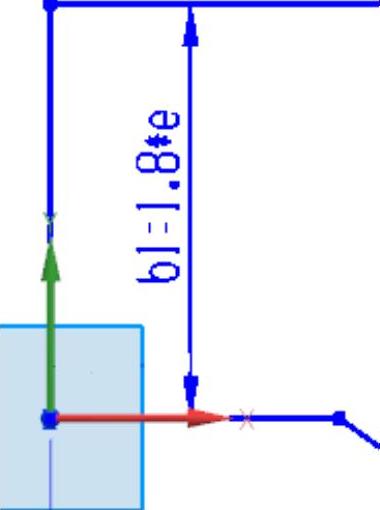

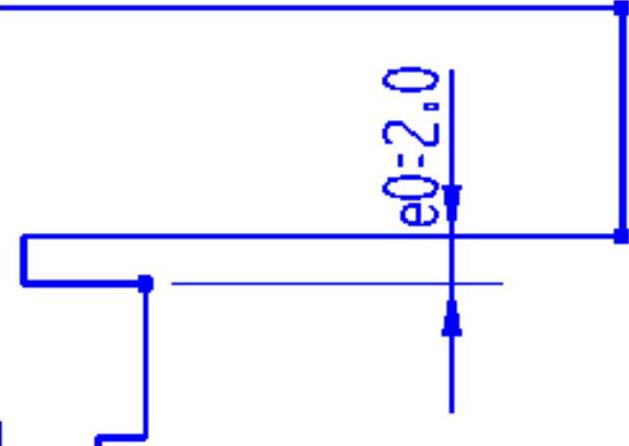

图6-37 将两线间的距离设置为“1.8*e”

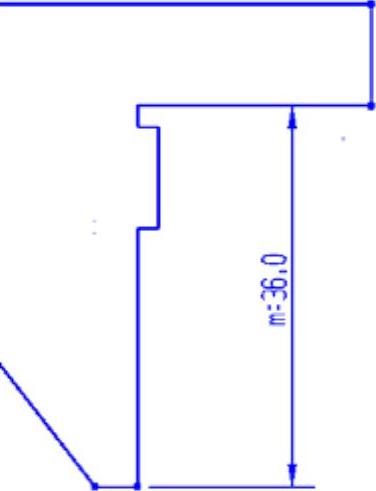

图6-38 将两线间的距离设置为36


图6-39 将两线的夹角设置为2.864

978-7-111-48736-4-Chapter06-141.jpg设置旋转的开始角度0和结束角360。

978-7-111-48736-4-Chapter06-142.jpg单击“确定”按钮，生成最终的旋转体，如图6-41所示。

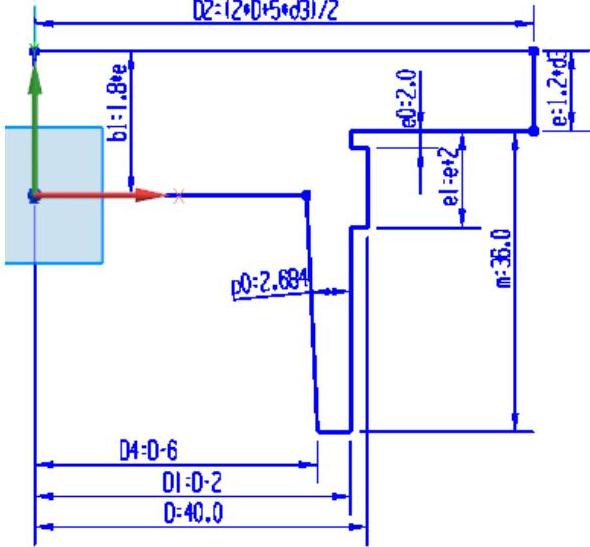

图6-40 完整尺寸图


图6-41 生成的旋转体

978-7-111-48736-4-Chapter06-145.jpg设置层：选择【菜单】→【格式】→【移动至图层】命令，将旋转体移至第一层。操作步骤如下：

978-7-111-48736-4-Chapter06-146.jpg系统弹出“类选择”对话框，如图6-42所示。单击“类型过滤器”按钮。

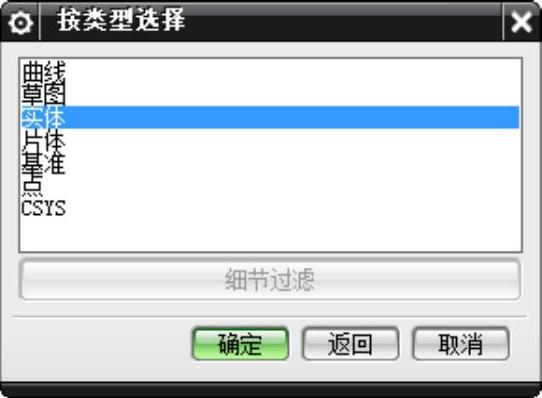

978-7-111-48736-4-Chapter06-147.jpg弹出“按类型选择”对话框，在列表框中选择“实体”类型，如图6-43所示。单击“确定”按钮。


图6-42 “类选择”对话框


图6-43 选择“实体”类型

978-7-111-48736-4-Chapter06-150.jpg返回到“类选择”对话框。单击“全选”按钮，则要移动的对象实体被选中。

978-7-111-48736-4-Chapter06-151.jpg单击“确定”按钮，弹出“图层移动”对话框，在对话框中将“目标图层或类别”设为1，如图6-44所示。单击“确定”按钮。

978-7-111-48736-4-Chapter06-152.jpg设置层：将当前层改为第21层。

978-7-111-48736-4-Chapter06-153.jpg创建基准平面。选择【菜单】→【插入】→【基准/点】→【基准平面】命令，弹出“基准平面”对话框，如图6-45所示。

978-7-111-48736-4-Chapter06-154.jpg在类型下拉列表中选择“按某一距离”类型。

978-7-111-48736-4-Chapter06-155.jpg选择旋转体底面。

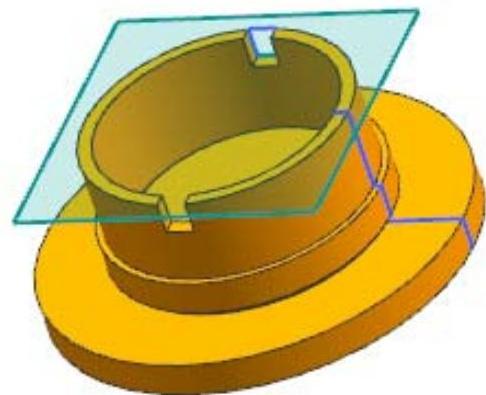

978-7-111-48736-4-Chapter06-156.jpg在对话框中设置“偏置”值为0。单击“确定”按钮，生成一个与所选面重合的基准平面，如图6-46所示。

978-7-111-48736-4-Chapter06-157.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或者选择【曲线】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter06-158.jpg，选择XC-YC面，并将偏置距离设置为38，作为草图面，进入草图模式。

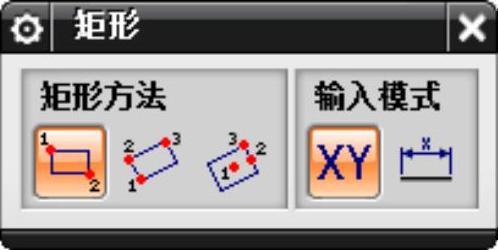

978-7-111-48736-4-Chapter06-159.jpg选择【菜单】→【插入】→【曲线】→【矩形】命令，或者单击【曲线】选项卡，选择【曲线】组中的【矩形】图标978-7-111-48736-4-Chapter06-160.jpg，系统弹出“矩形”对话框，如图6-47所示。该对话框中的图标从左到右分别表示“按2点”“按3点”“从中心”“坐标模式”和“参数模式”，利用该对话框建立矩形。(www.daowen.com)

方法如下：

978-7-111-48736-4-Chapter06-161.jpg选择创建方式为“按2点”，单击978-7-111-48736-4-Chapter06-162.jpg。

978-7-111-48736-4-Chapter06-163.jpg在草图中合适位置处画矩形，拖曳矩形至合适大小，如图6-48所示。

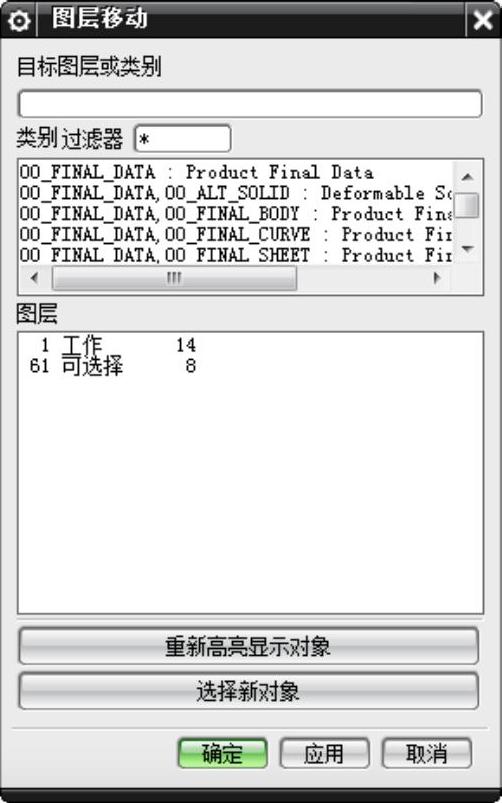

图6-44 将“目标图层或类别”设为1

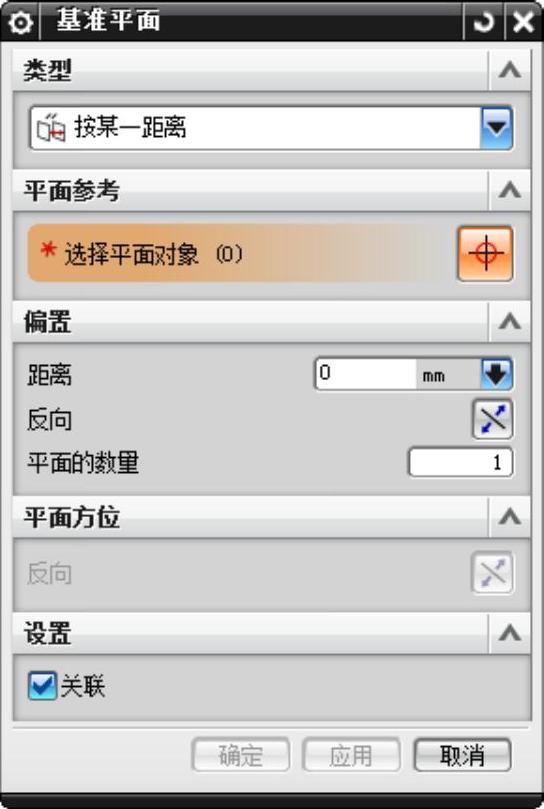

图6-45 “基准平面”对话框

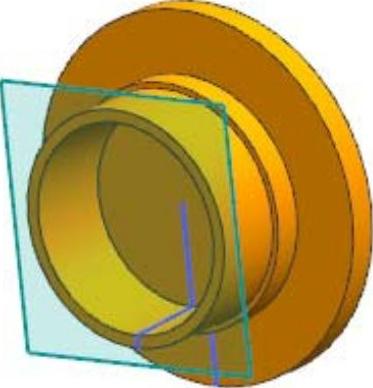

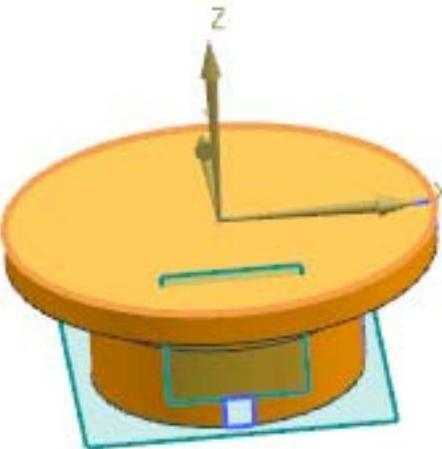

图6-46 生成的基准平面


图6-47 “矩形”对话框

978-7-111-48736-4-Chapter06-168.jpg对草图添加尺寸约束，标注的尺寸如图6-49所示

978-7-111-48736-4-Chapter06-169.jpg选择【菜单】→【任务】→【完成草图】命令，或者单击【主页】选项卡中的【完成】图标978-7-111-48736-4-Chapter06-170.jpg，退出草图模式，进入建模模式。

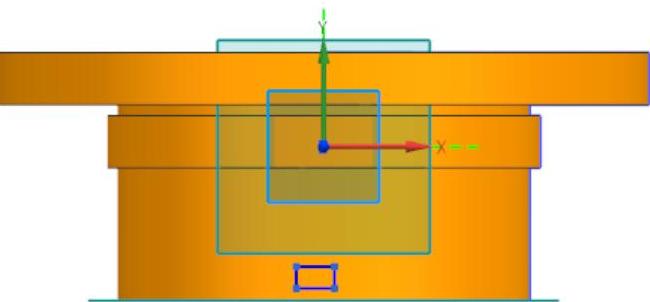

图6-48 绘制矩形草图轮廓

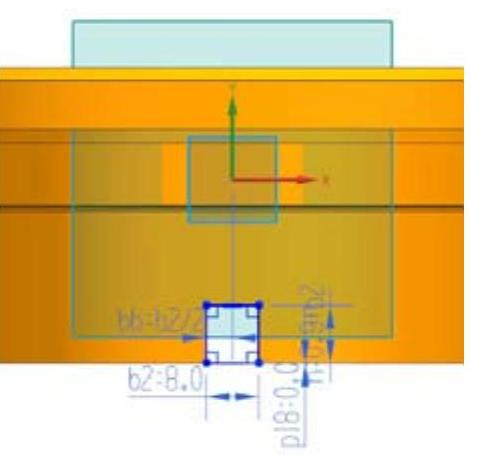

图6-49 对草图添加几何约束

978-7-111-48736-4-Chapter06-173.jpg选择【菜单】→【插入】→【设计特征】→【拉伸】命令或者单击【主页】选项卡，选择【特征】组中的的【拉伸】图标978-7-111-48736-4-Chapter06-174.jpg，系统弹出“拉伸”对话框，如图6-50所示。利用该对话框拉伸草图中创建的曲线，操作方法如下：

978-7-111-48736-4-Chapter06-175.jpg选择上步绘制的曲线为拉伸曲线。

978-7-111-48736-4-Chapter06-176.jpg在矢量下拉列表中选择978-7-111-48736-4-Chapter06-177.jpg作为拉伸方向。

978-7-111-48736-4-Chapter06-178.jpg在布尔操作下拉列表中选择求差。

978-7-111-48736-4-Chapter06-179.jpg在对话框中输入结束距离为80，其他均为0。单击“确定”完成拉伸，如图6-51所示。

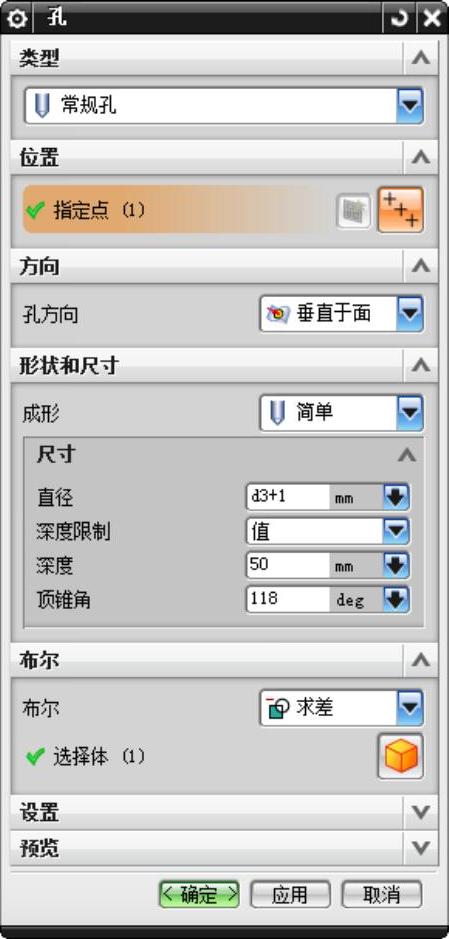

978-7-111-48736-4-Chapter06-180.jpg选择【菜单】→【插入】→【设计特征】→【孔】命令或者单击【主页】选项卡，选择【特征】组中的【孔】图标978-7-111-48736-4-Chapter06-181.jpg，弹出“孔”对话框，如图6-52所示。利用该对话框建立孔，操作方法如下：

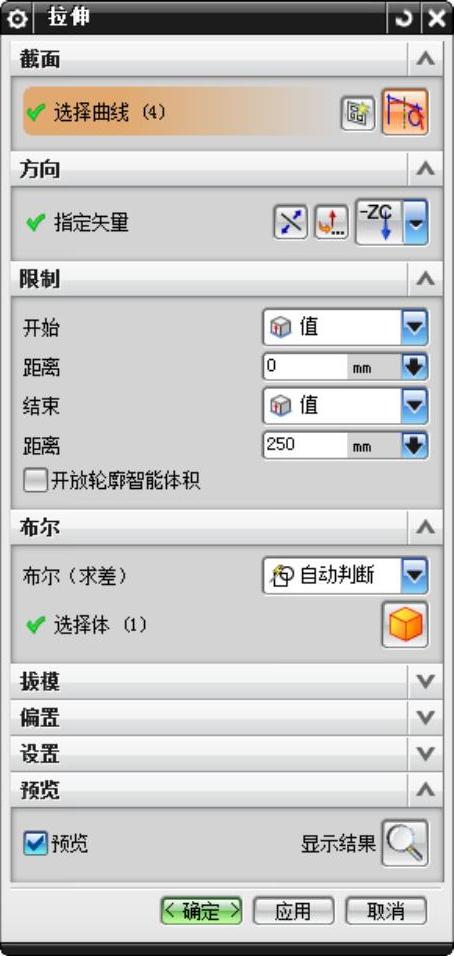

图6-50 “拉伸”对话框


图6-51 拉伸模型


图6-52 “孔”对话框

978-7-111-48736-4-Chapter06-185.jpg在图6-52所示对话框中选择成形选项为“简单”类型。

978-7-111-48736-4-Chapter06-186.jpg在对话框中将通孔直径设置为“d3+1”，深度为50，顶锥角为118。布尔运算设置为“求差”。

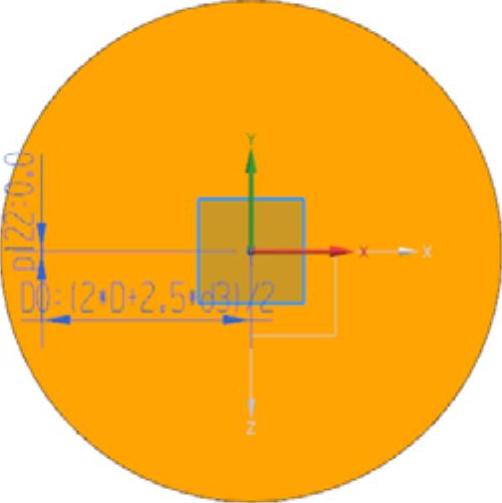

978-7-111-48736-4-Chapter06-187.jpg选择最大圆柱顶面作为孔的放置面，如图6-53所示。弹出“草图“对话框，单击“关闭”，编辑孔的定位尺寸，D0=（2*D+2.5*d3）/2，p122=0，如图6-54所示。

978-7-111-48736-4-Chapter06-188.jpg单击“完成草图”978-7-111-48736-4-Chapter06-189.jpg，退出草图编辑状态。

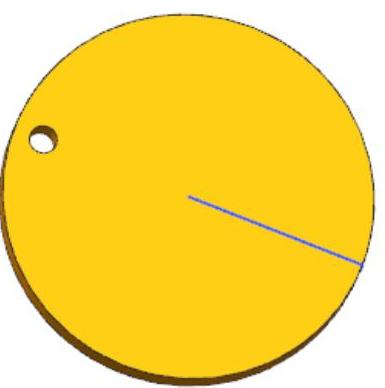

978-7-111-48736-4-Chapter06-190.jpg返回“孔”对话框，单击“确定”完成孔的创建，结果如图6-55所示。

978-7-111-48736-4-Chapter06-191.jpg选择【菜单】→【插入】→【关联复制】→【阵列特征】，系统弹出“阵列特征”对话框，如图6-56所示。利用该对话框进行圆周阵列，操作方法如下：

978-7-111-48736-4-Chapter06-192.jpg选择对话框中的“圆形”阵列选项。指定矢量设置为YC轴，指定点设置为原点。

978-7-111-48736-4-Chapter06-193.jpg选择第17步创建的凹槽。

978-7-111-48736-4-Chapter06-194.jpg数量2，节距角90，单击“确定”按钮。

978-7-111-48736-4-Chapter06-195.jpg生成阵列凹槽，如图6-57所示。


图6-53 选择孔的放置面


图6-54 定位尺寸图


图6-55 生成通孔

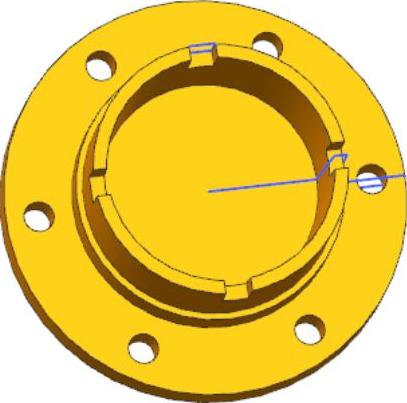

978-7-111-48736-4-Chapter06-199.jpg按同样方法，生成通孔的环形阵列，阵列个数为6，阵列角度为60，效果如图6-58所示。

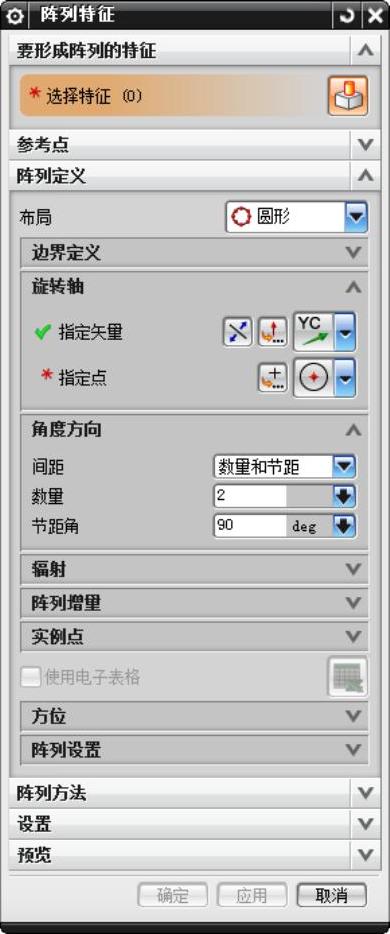

图6-56 “阵列特征”对话框

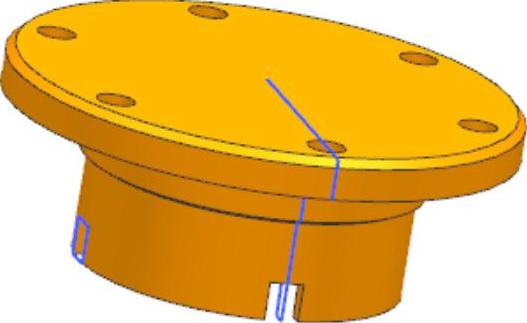

图6-57 生成的阵列凹槽


图6-58 生成的通孔阵列

978-7-111-48736-4-Chapter06-203.jpg选择【菜单】→【插入】→【细节特征】→【边倒圆】命令，或者单击【主页】选项卡，选择【特征】组中的【边倒圆】图标978-7-111-48736-4-Chapter06-204.jpg。系统弹出“边倒圆”对话框，如图6-59所示。利用该对话框进行圆角操作方法如下：

978-7-111-48736-4-Chapter06-205.jpg设置半径设为1。

978-7-111-48736-4-Chapter06-206.jpg选择如图6-60所示的边，

978-7-111-48736-4-Chapter06-207.jpg单击“应用”按钮，为旋转体生成一个圆角特征，如图6-61所示。

978-7-111-48736-4-Chapter06-208.jpg将“边倒圆”对话框中的圆角半径改为6，选择如图6-62所示的边，单击”确定”按钮，在旋转体内侧生成一个圆角特征，如图6-63所示。

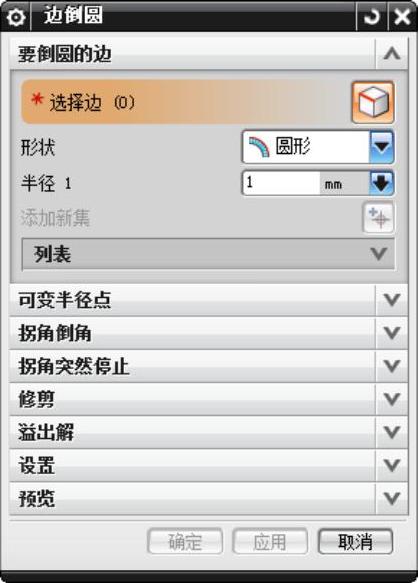

图6-59 “边倒圆”对话框

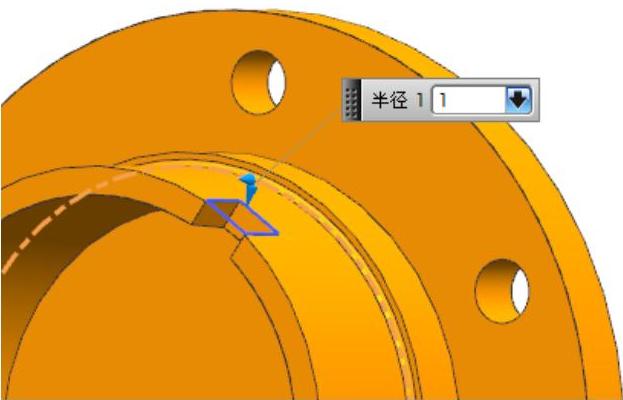

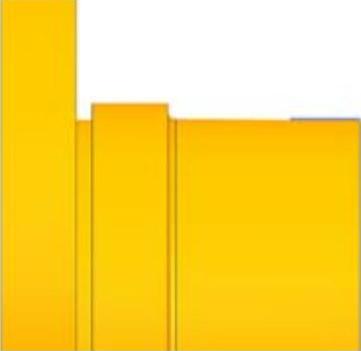

图6-60 选择圆角边


图6-61 生成圆角特征

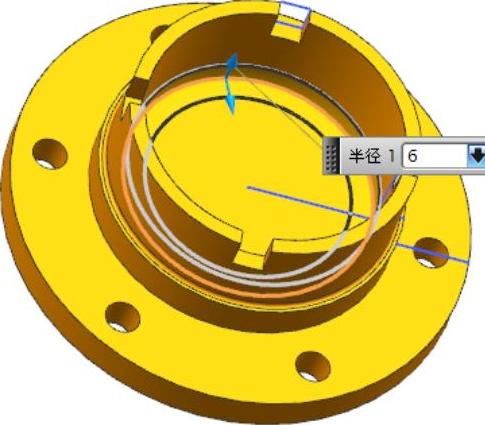

图6-62 选择圆角边


图6-63 生成圆角特征

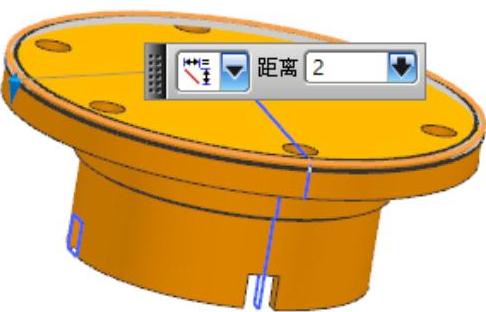

978-7-111-48736-4-Chapter06-214.jpg创建倒斜角，选择如图6-64所示的一条倒角边。倒角偏置值设为2。单击“确定”按钮，生成倒角特征，如图6-65所示。


图6-64 选则倒角边


图6-65 生成倒斜角
