选择【菜单】→【文件】→【打开】命令，弹出“打开”对话框，如图5-53所示，打开上一节创建的装配文件bengzhuangpei，进入UG建模模块。

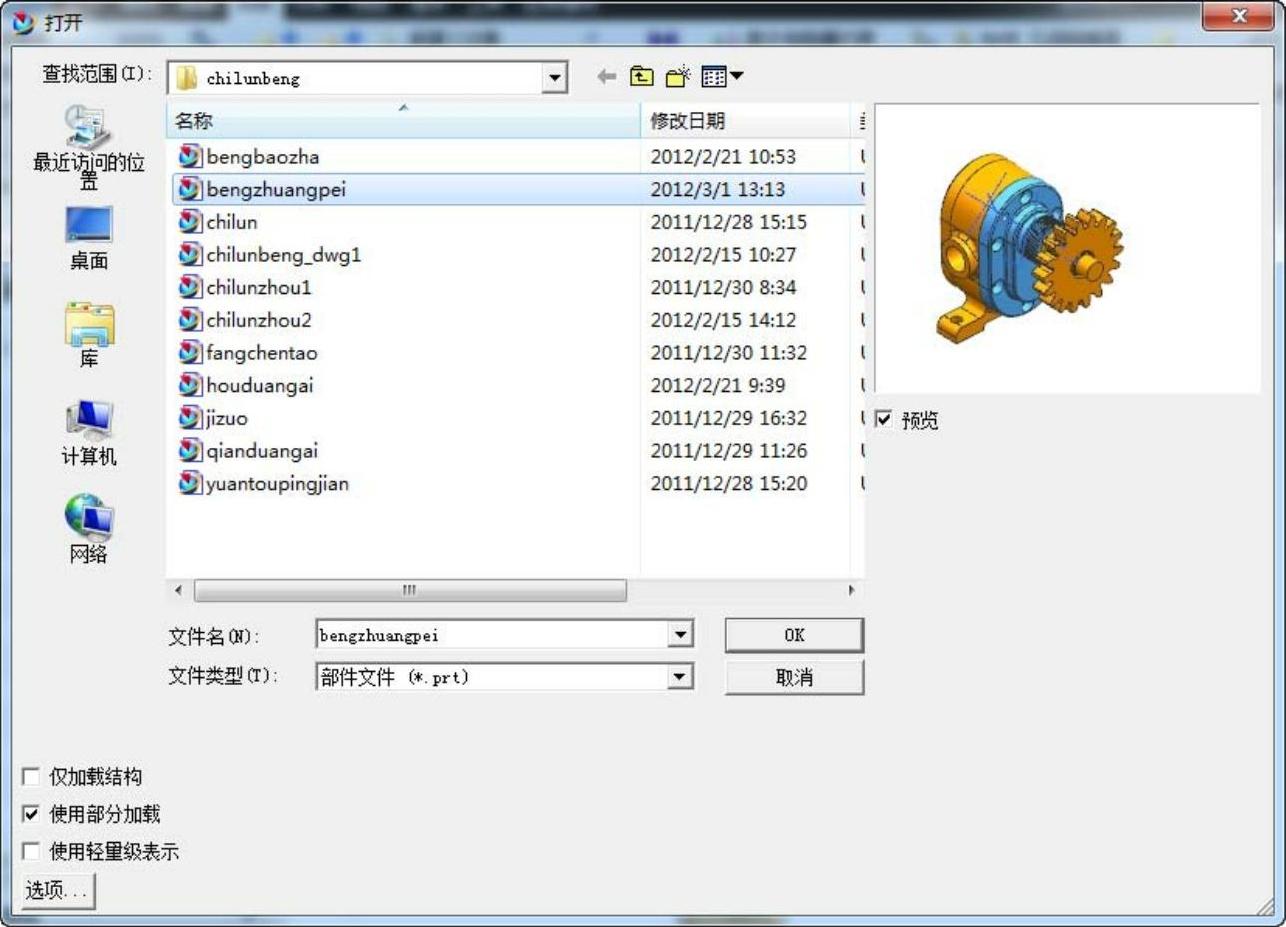

图5-53 “打开”对话框

创建爆炸视图。

选择【菜单】→【装配】→【爆炸图】→【新建爆炸】命令，弹出如图5-54所示“新建爆炸图”对话框。

接受系统默认爆炸视图名称，单击“确定”按钮，激活整个爆炸图组，如图5-55所示。

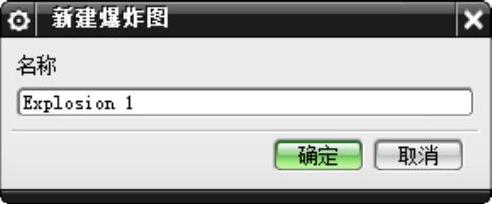

图5-54 “新建爆炸图”对话框

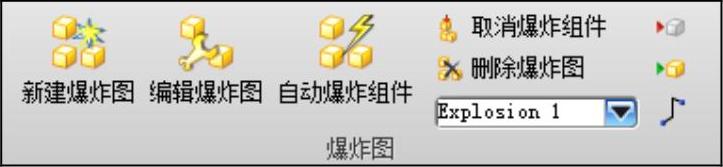

图5-55 “爆炸图”组

编辑爆炸视图。

选择【菜单】→【装配】→【爆炸图】→【编辑爆炸】命令，弹出“编辑爆炸图”对话框如图5-56所示，选择装配图中的前端盖。

在“编辑爆炸图”对话框中选择“移动对象”项，此时激活“上边框条”，可有多种方式将前端盖移动到目的位置。

当完成移动后，单击“确定”按钮，完成前端盖的爆炸。

同理，移动其他零件，完成齿轮泵爆炸视图操作，生成如图5-57所示模型。(www.daowen.com)

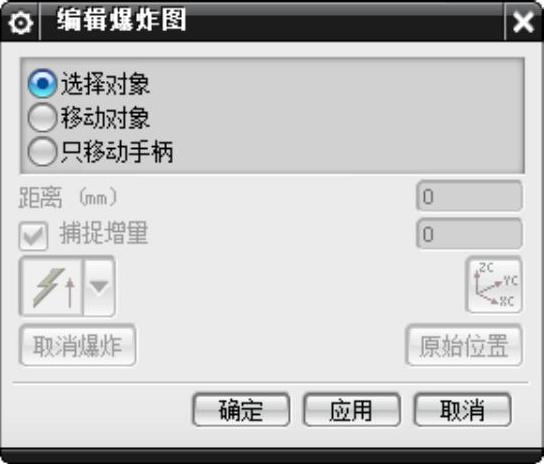

图5-56 “编辑爆炸图”对话框

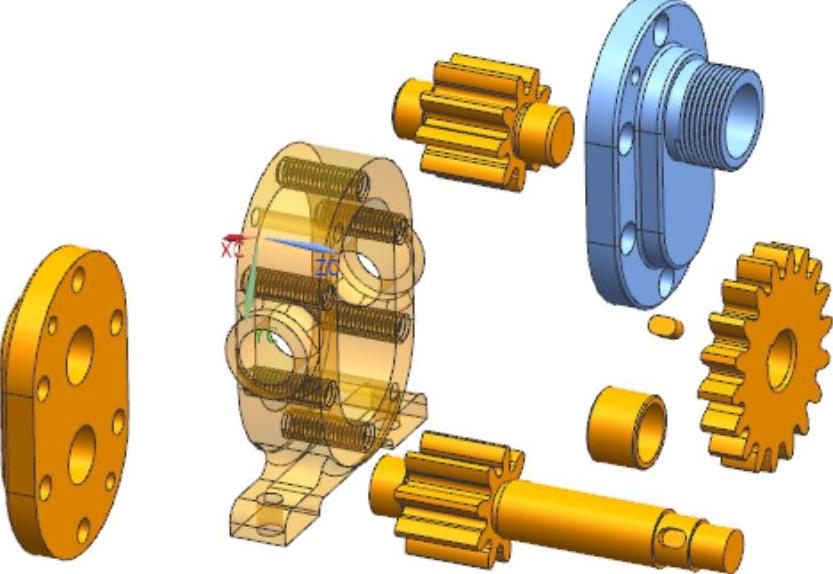

图5-57 爆炸图

创建不爆炸组件。

选择【菜单】→【装配】→【爆炸图】→【取消爆炸组件】命令，弹出“类选择”对话框。

选择图5-57所示前端盖，并单击“确定”按钮，创建的爆炸组件恢复到装配位置。

隐藏爆炸视图。选择【菜单】→【装配】→【爆炸图】→【隐藏爆炸图】命令。

删除爆炸视图。

选择【菜单】→【装配】→【爆炸图】→【删除爆炸图】命令，弹出“爆炸图”对话框如图5-58所示。

选择要删除的爆炸图名称，单击“确定”按钮，完成删除操作。

单击快速访问工具条的撤销图标，将界面撤回到爆炸图的状态，选择【菜单】→【文件】→【另存为】命令，弹出“另存为”对话框，如图5-59所示，保存为bengbaozha。

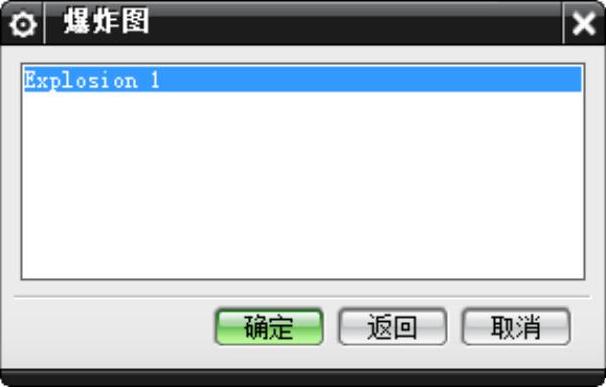

图5-58 “爆炸图”对话框

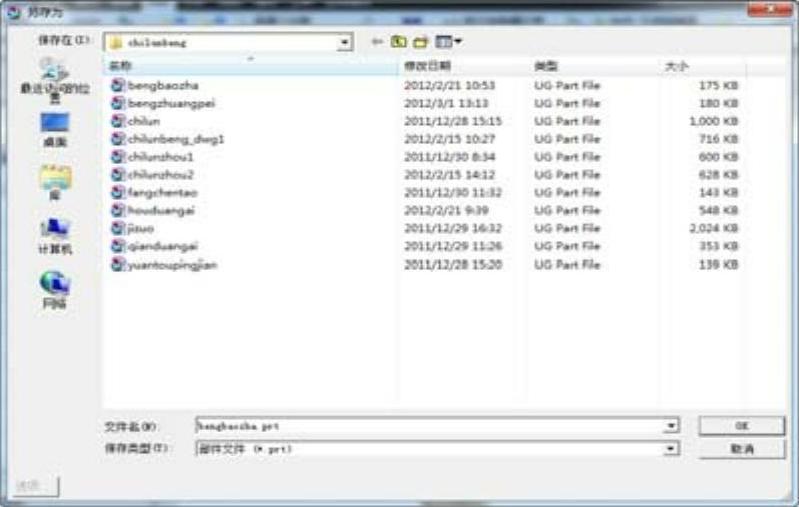

图5-59 “另存为”对话框
