如何在CAD中装配组件？

制作思路

主要介绍对齿轮泵的各部件进行装配操作，包括接触、对齐，同心等约束，装配模型如图5-22所示。


图5-22 齿轮泵装配模型

参见光盘

光盘\动画演示\第5章\齿轮泵装配.avi

978-7-111-48736-4-Chapter05-74.jpg新建文件。选择【菜单】→【文件】→【新建】命令，或单击【主页】选项卡，选择【标准】组中的【新建】图标978-7-111-48736-4-Chapter05-75.jpg，打开“新建”对话框，在“模板”列表框中选择“装配”，输入“bengzhuangpei”，单击“确定”按钮，进入UG主界面。

978-7-111-48736-4-Chapter05-76.jpg加入组件。

978-7-111-48736-4-Chapter05-77.jpg选择【菜单】→【装配】→【组件】→【添加组件】命令，或单击【装配】选项卡，选择【组件】组中的【添加组件】图标978-7-111-48736-4-Chapter05-78.jpg，打开“添加组件”对话框如图5-23所示。

978-7-111-48736-4-Chapter05-79.jpg单击“打开”按钮，打开“部件名”对话框，根据组件的存放路径选择组件jizuo，单击“确定”按钮。

978-7-111-48736-4-Chapter05-80.jpg返回到“添加组件”对话框，设置“定位”为“绝对原点”，单击“确定”按钮，将实体定位于原点。依次添加其他组件，并为各个组件定义不同的坐标位置。

978-7-111-48736-4-Chapter05-81.jpg装配前端盖与机座。

978-7-111-48736-4-Chapter05-82.jpg同步骤978-7-111-48736-4-Chapter05-83.jpg，在“添加组件”对话框中的定位设置为“通过约束”，以通过约束的定位方式打开前端盖组件。

978-7-111-48736-4-Chapter05-84.jpg打开如图5-24所示“装配约束”对话框，选择“接触对齐”类型，在方位下拉列表中选择“接触”。

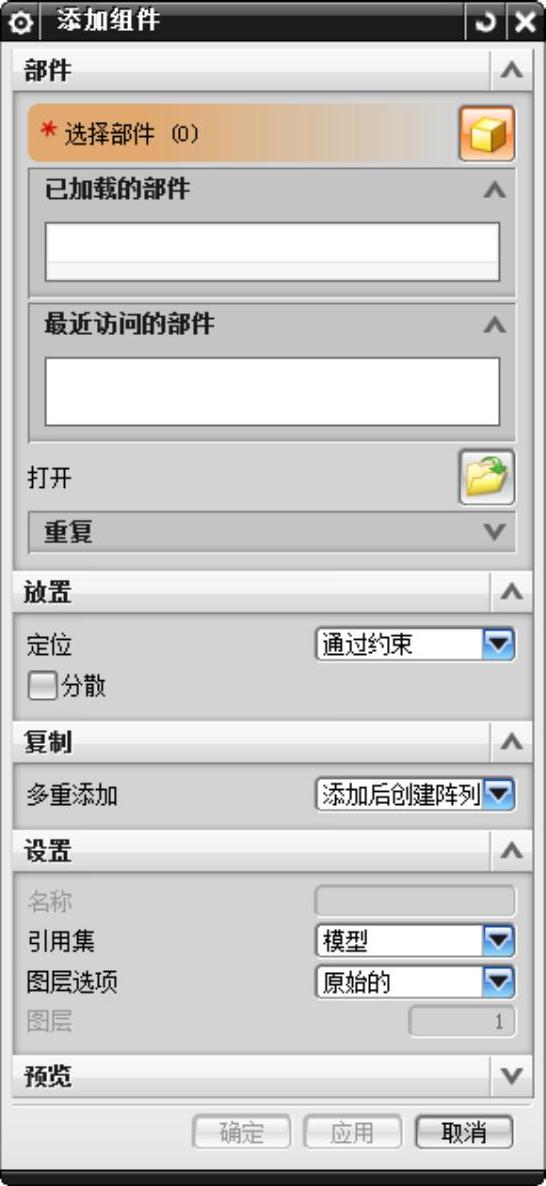

图5-23 “添加组件”对话框


图5-24 “装配约束”对话框

978-7-111-48736-4-Chapter05-87.jpg依次选择如图5-25所示机座的端面和图5-26所示端盖的端面，完成面接触约束。

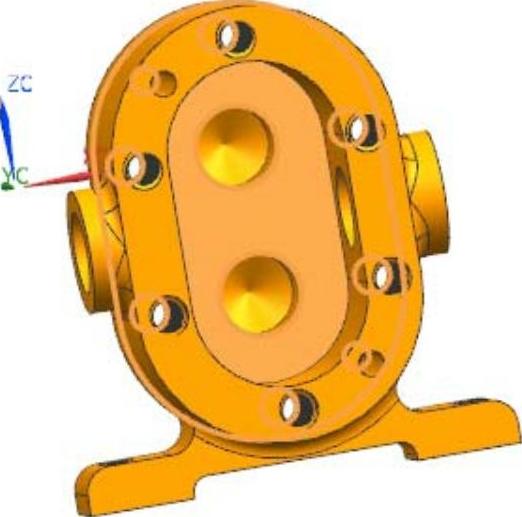

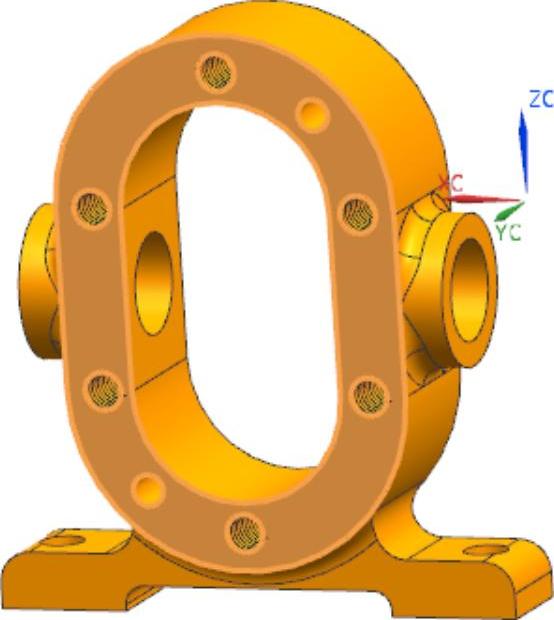

图5-25 选择“机座”端面

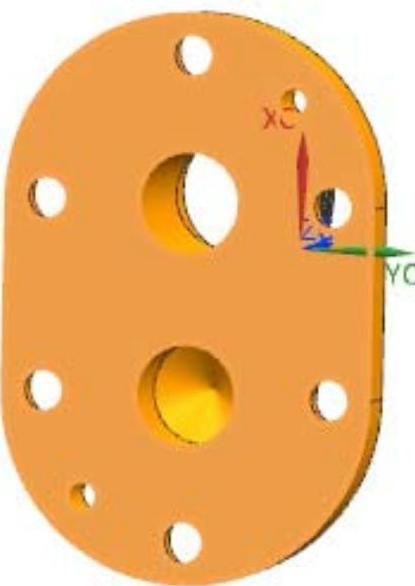

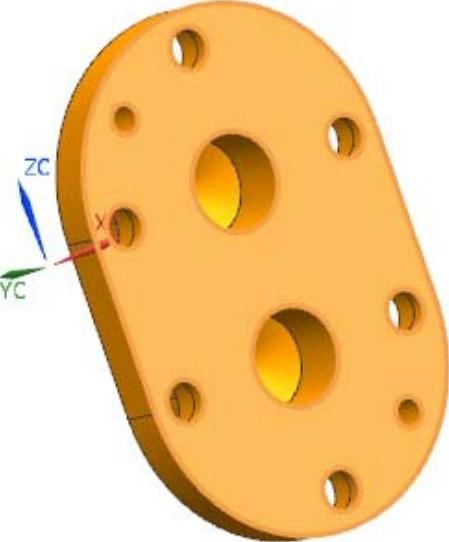

图5-26 选择“前端盖”端面

978-7-111-48736-4-Chapter05-90.jpg选择“接触对齐”类型，在方位下拉列表中选择“自动判断中心/轴”，依次选择如图5-27所示销孔圆柱面和图5-28所示销孔圆柱面。

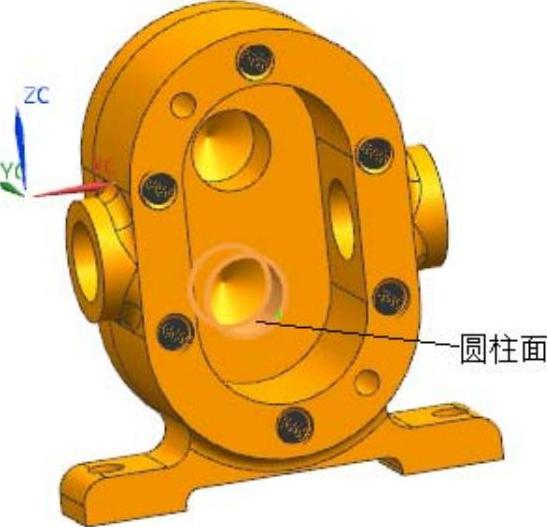

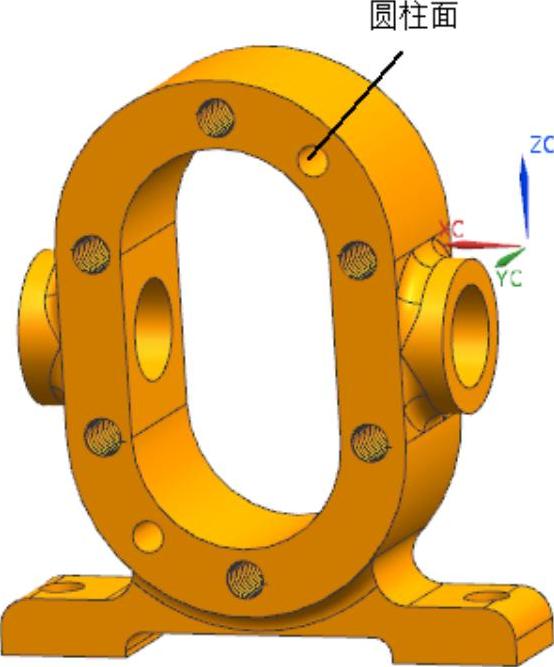

图5-27 选择“机座”销孔圆柱面

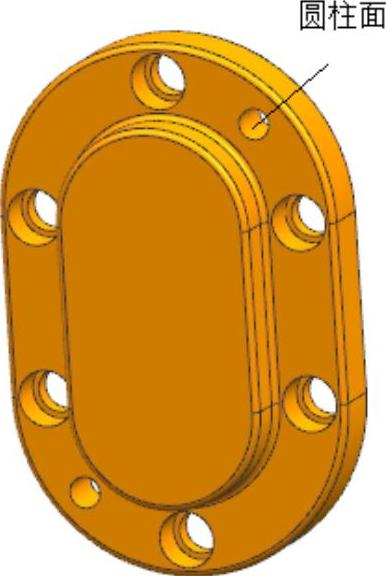

图5-28 选择“前端盖”销孔圆柱面

978-7-111-48736-4-Chapter05-93.jpg在方位下拉列表中选择“自动判断中心/轴”，依次选择如图5-29所示圆柱轴线和图5-30所示圆柱轴线，单击“确定”按钮，完成同心约束操作，生成模型如图5-31所示。

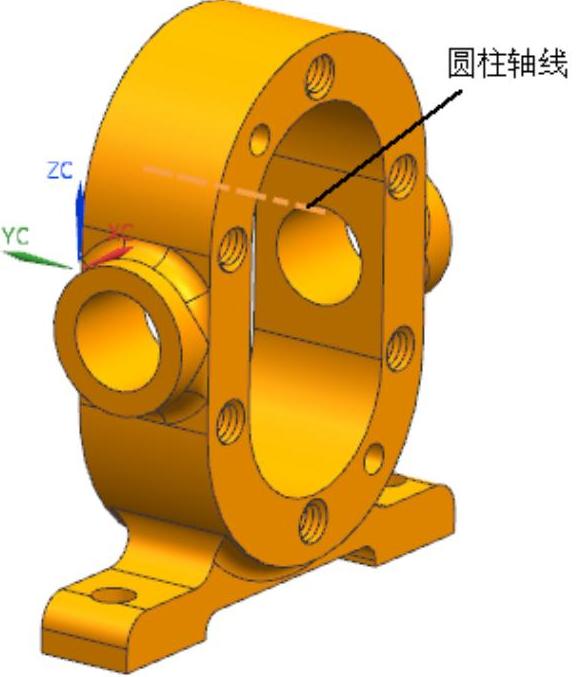

图5-29 选择“机座”圆柱轴线

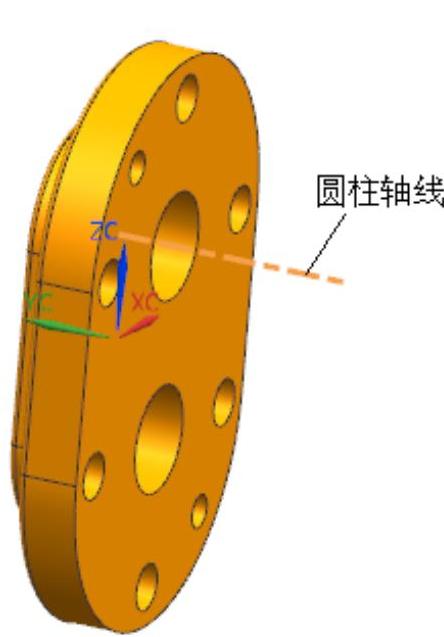

图5-30 选择“前端盖”圆柱轴线

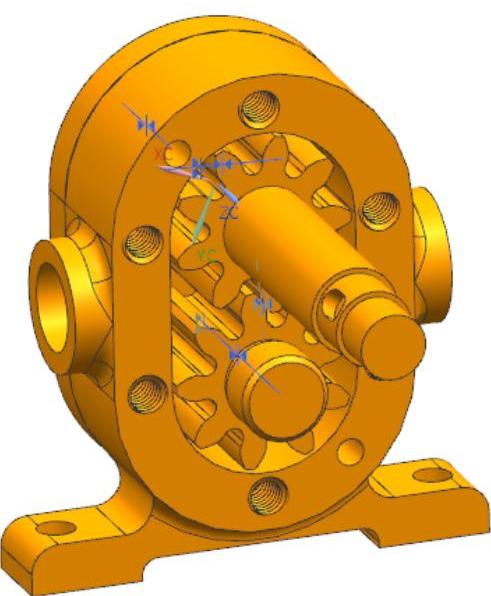

图5-31 机座和前端盖装配模型

978-7-111-48736-4-Chapter05-97.jpg装配齿轮轴1和前端盖。

978-7-111-48736-4-Chapter05-98.jpg同步骤978-7-111-48736-4-Chapter05-99.jpg，在“添加组件”对话框中的定位设置为“通过约束”，以通过约束的定位方式打开齿轮轴1组件。

978-7-111-48736-4-Chapter05-100.jpg打开“装配约束”对话框，选择“接触对齐”类型，在方位下拉列表中选择“接触”，依次选择如图5-32所示前端盖内端面和图5-33所示齿轮轴1的端面，完成面对齐约束。

978-7-111-48736-4-Chapter05-101.jpg在方位下拉列表中选择“自动判断中心/轴”，依次选择如图5-34所示孔圆柱面和图5-35所示圆柱面，单击“确定”按钮，完成装配，生成如图5-36所示模型。


图5-32 选择“前端盖”端面

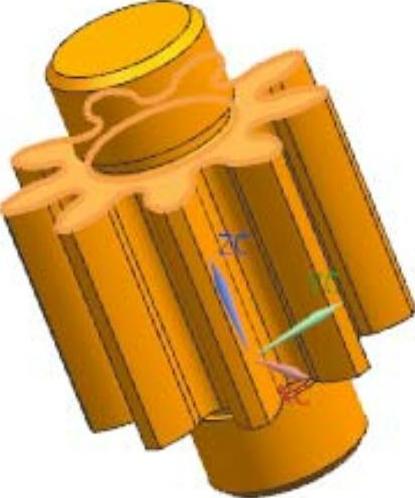

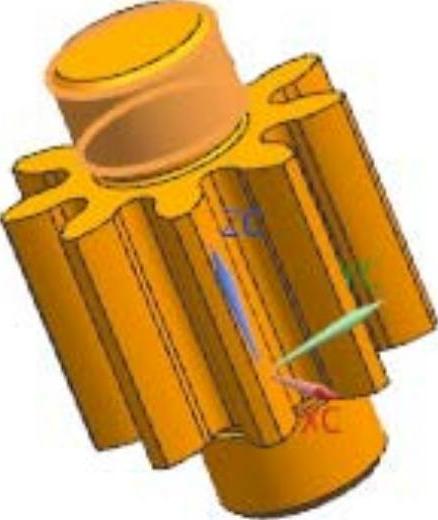

图5-33 选择“齿轮轴1”端面


图5-34 选择“前端盖”内圆柱面


图5-35 选择“齿轮轴1”外圆柱面

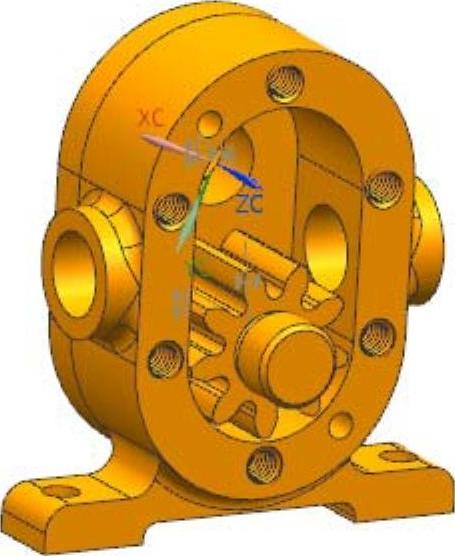

图5-36 “前端盖”和“齿轮轴1”的装配模型

978-7-111-48736-4-Chapter05-107.jpg以同样的方法装配前端盖和齿轮轴2，并添加齿轮轴1和齿轮轴2的齿轮面的接触对齐约束，生成装配模型如图5-37所示。

978-7-111-48736-4-Chapter05-108.jpg装配后端盖和机座。

978-7-111-48736-4-Chapter05-109.jpg同步骤2，以通过约束的定位方式打开后端盖组件。

978-7-111-48736-4-Chapter05-110.jpg打开“装配约束”对话框，选择“接触对齐”类型，在方位下拉列表中选择“接触”，依次选择如图5-38所示“后端盖”端面和图5-39所示“机座”端面，完成面接触约束。(www.daowen.com)

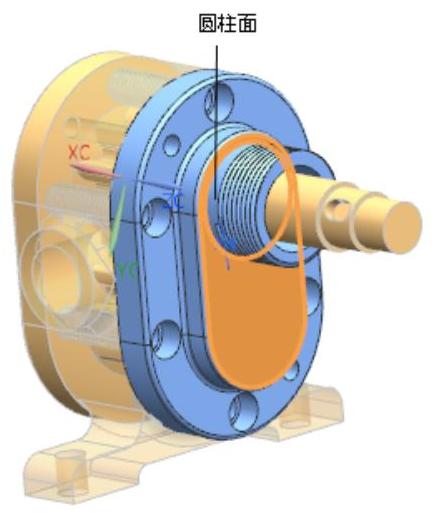

978-7-111-48736-4-Chapter05-111.jpg在方位下拉列表中选择“自动判断中心/轴”，依次选择如图5-40所示面1和图5-41所示面4。

978-7-111-48736-4-Chapter05-112.jpg在方位下拉列表中选择“自动判断中心/轴”，依次选择如图5-40所示面3和图5-41所示面2，完成同心约束的操作。生成模型如图5-42所示。

978-7-111-48736-4-Chapter05-113.jpg编辑对象显示。

978-7-111-48736-4-Chapter05-114.jpg选择【菜单】→【编辑】→【对象显示】命令，打开“类选择”对话框，选择后端盖，打开“编辑对象显示”对话框如图5-43所示。

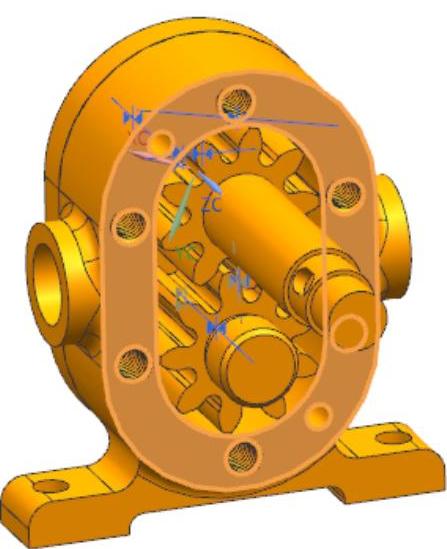

图5-37 “前端盖”和“齿轮轴2”的装配模型


图5-38 选择“后端盖”端面


图5-39 选择“机座”端面

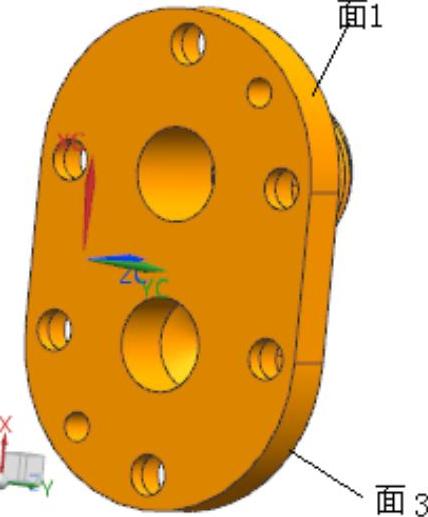

图5-40 选择“后端盖”圆柱面

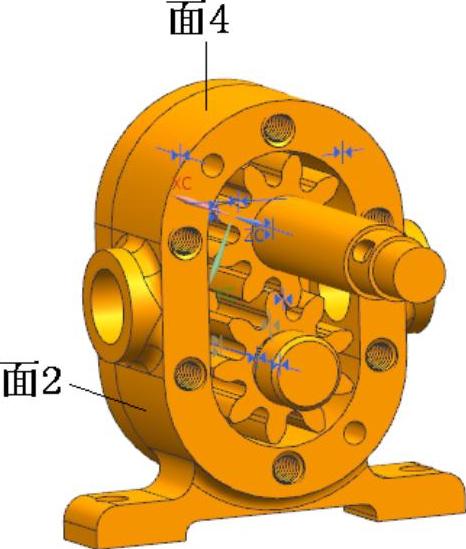

图5-41 选择“机座”圆柱面

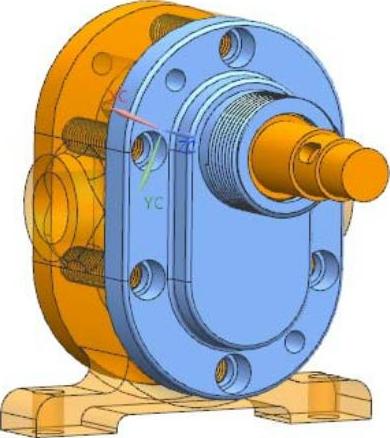

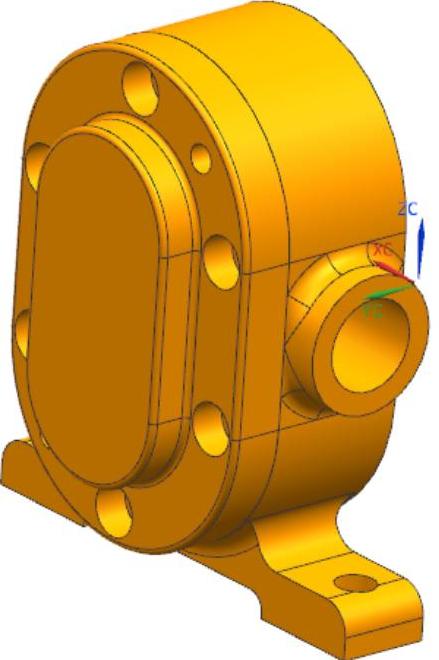

图5-42 后端盖和机座装配模型

978-7-111-48736-4-Chapter05-121.jpg单击“颜色”选项，打开“颜色”对话框，单击“浅蓝色”978-7-111-48736-4-Chapter05-122.jpg（可在颜色ID处输入61后回车即可），单击“确定”按钮，完成颜色的设置。

978-7-111-48736-4-Chapter05-123.jpg选择机座，并在透明度滑块设置项中拖动按钮到70，这时模型设置为透明状态。编辑后的模型如图5-44所示。

978-7-111-48736-4-Chapter05-124.jpg装配防尘套和后端盖。

978-7-111-48736-4-Chapter05-125.jpg同步骤978-7-111-48736-4-Chapter05-126.jpg，在“添加组件”对话框中的定位设置为“通过约束”，以通过约束的定位方式打开防尘套组件。

978-7-111-48736-4-Chapter05-127.jpg打开“装配约束”对话框，选择“接触对齐”类型，在方位下拉列表中选择“接触”，依次选择如图5-45所示“防尘套”端面和“后端盖”端面，完成面对齐约束。

978-7-111-48736-4-Chapter05-128.jpg在方位下拉列表中选择“自动判断中心/轴”，依次选择如图5-44和图5-45所示圆柱面和圆环面，单击“确定”按钮，完成装配，如图5-46所示。

978-7-111-48736-4-Chapter05-129.jpg装配键和轴2。

978-7-111-48736-4-Chapter05-130.jpg同步骤2，在“添加组件”对话框中的定位设置为“通过约束”，以通过约束的定位方式打开圆头平键组件。

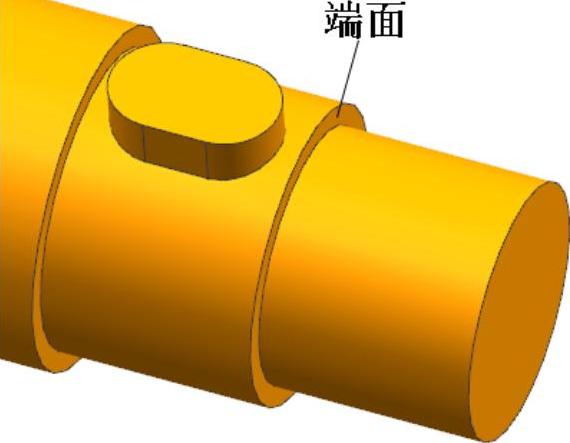

978-7-111-48736-4-Chapter05-131.jpg打开“装配约束”对话框，选择“接触对齐”类型，在方位下拉列表中选择“接触”，依次选择如图5-47所示键平端面和图5-48所示轴的键槽底端面，完成面对齐约束。

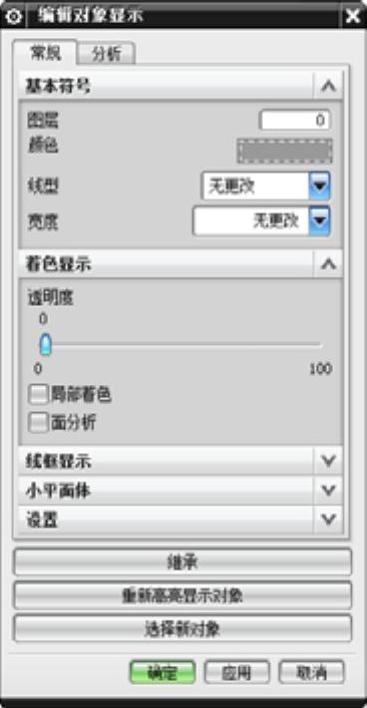

图5-43 “编辑对象显示”对话框


图5-44 选择“后端盖”端面

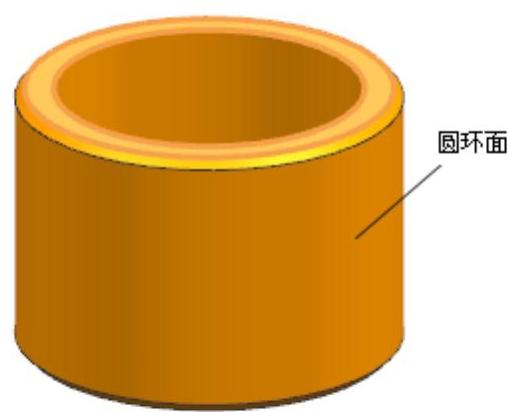

图5-45 选择“防尘套”端面


图5-46 防尘套配对模型

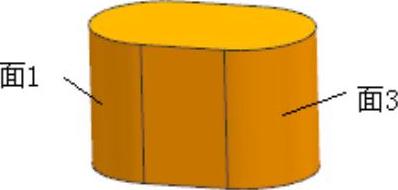

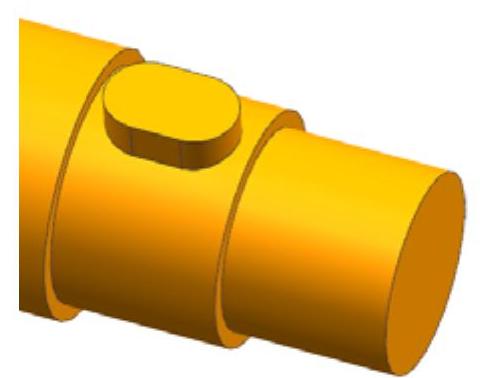

图5-47 选择“键”圆柱面

978-7-111-48736-4-Chapter05-137.jpg在方位下拉列表中选择“自动判断中心/轴”，分别选择如图5-47所示面1和图5-48所示面2；图5-47所示面3和图5-48所示面4，完成同心约束的操作，生成模型如图5-49所示。

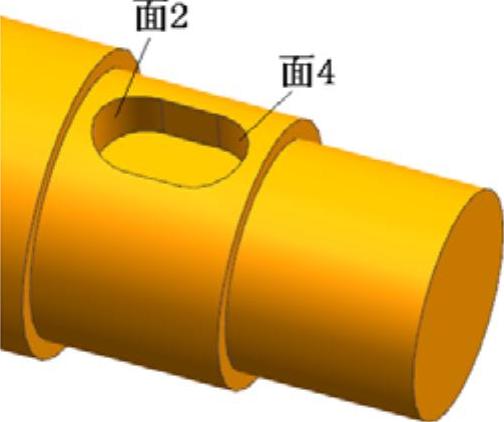

图5-48 选择“键槽”圆柱面


图5-49 “键槽”装配模型

978-7-111-48736-4-Chapter05-140.jpg装配大齿轮和轴2。

978-7-111-48736-4-Chapter05-141.jpg同步骤978-7-111-48736-4-Chapter05-142.jpg，在“添加组件”对话框中的定位设置为“通过约束”，以通过约束的定位方式打开大齿轮组件。

978-7-111-48736-4-Chapter05-143.jpg打开“装配约束”对话框，选择“接触对齐”类型，在方位下拉列表中选择“接触”，依次选择如图5-50所示齿轮端面和图5-51所示轴端面，并选择反向，完成面对齐约束。

978-7-111-48736-4-Chapter05-144.jpg选择“接触对齐”类型，在方位下拉列表中选择“接触”，分别选择如图5-50所示键槽一侧端面和图5-51所示键一端面；图5-50所示键槽另一侧端面和图5-51所示键另一端面，完成对齐约束的操作；

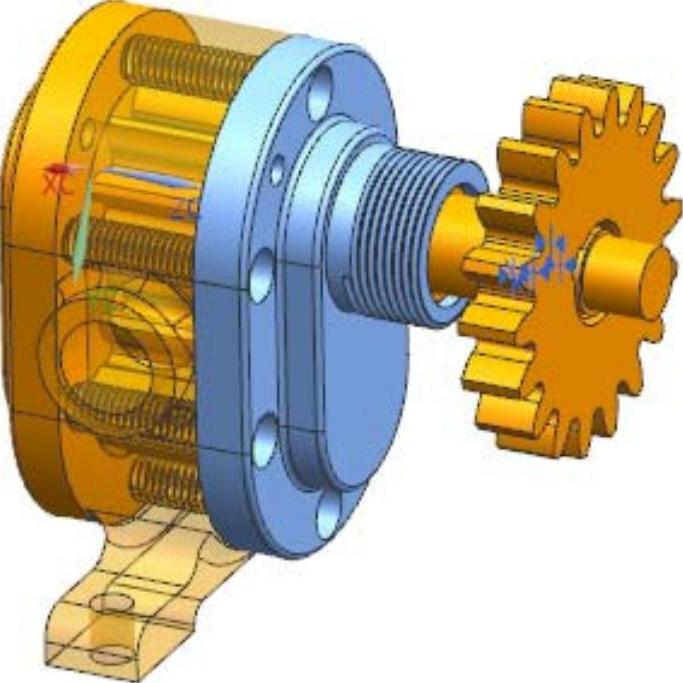

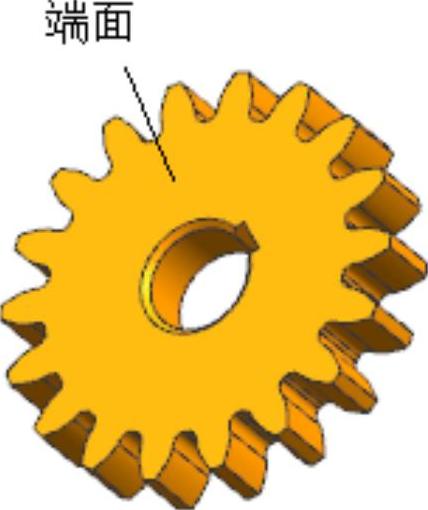

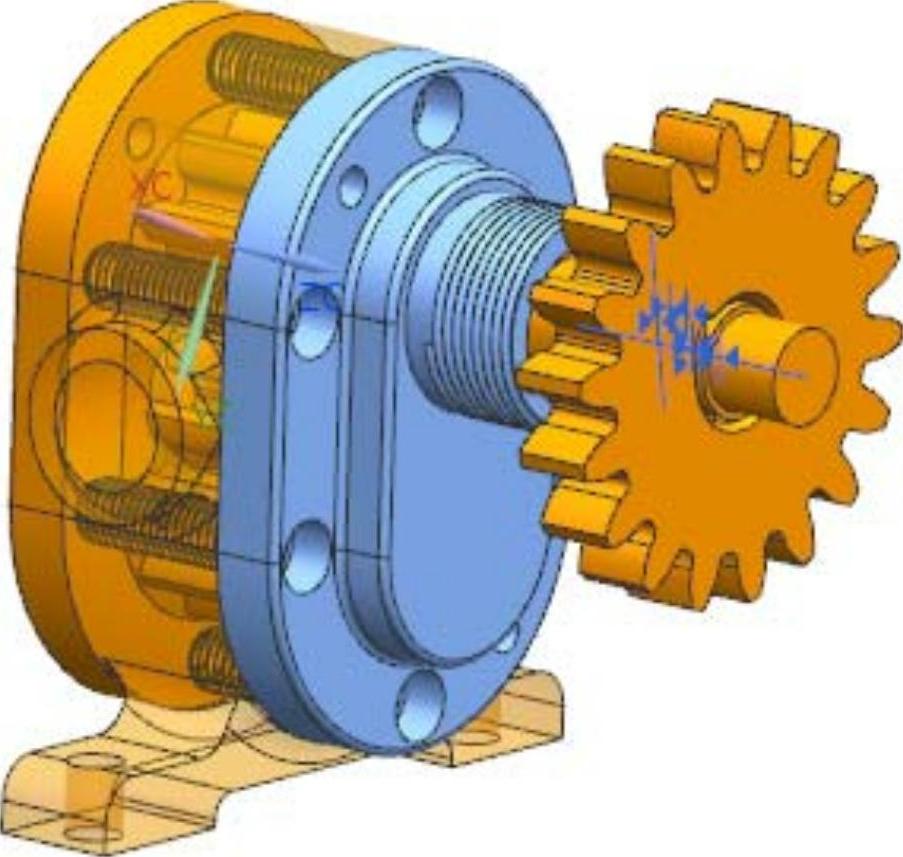

图5-50 配对模型


图5-51 配对模型

978-7-111-48736-4-Chapter05-147.jpg在方位下拉列表中选择“自动判断中心/轴”，依次选择大齿轮内孔面和轴2的圆柱面，单击“应用”按钮，完成同心配对的操作，连续单击“确定”按钮，结果如图5-52所示。


图5-52 装配模型
