由于在零件设计中，包含了大量的草图、基准平面及其他辅助图形数据，如果要显示装配中各组件和子装配的所有数据，一方面容易混淆图形，另一方面由于要加载组件所有的数据，需要占用大量内存，因此不利于装配工作的进行。于是，在UG NX 9.0的装配中，为了优化大模型的装配，引入了引用集的概念。通过引用集的操作，用户可以在需要的几何信息之间自由操作，同时避免了加载不需要的几何信息，极大地优化了装配的过程。

1.引用集的概念。引用集是用户在零组件中定义的部分几何对象，它代表相应的零组件进行装配。引用集可以包含下列数据：实体、组件、片体、曲线、草图、原点、方向、坐标系、基准轴及基准平面等。引用集一旦产生，就可以单独装配到组件中。一个零组件可以有多个引用集。UG NX 9.0系统包含的默认的引用集有：

（1）模型：只包含整个实体的引用集。

（2）整个部件：表示引用集是整个组件，即引用组件的全部几何数据。

（3）空的：表示引用集是空的引用集，即不含任何几何对象。当组件以孔的引用集形式

添加到装配中，在装配中看不到该组件。

2.打开“引用集”对话框。选择【菜单】→【格式】→【引用集】命令，弹出如图5-4所示的“引用集”对话框。该对话框用于对引用集进行创建、删除、更名、编辑属性、查看信息等操作。

（1）添加新的引用集：用于创建引用集。组件和子装配都可以创建引用集。组件的引用集既可在组件中建立，也可在装配中建立。但组件要在装配中创建引用集，必须使其成为工作部件。

（2）移除：用于删除组件或子装配中已创建的引用集。在“引用集”对话框中选中需要删除的引用集后，单击该图标，删除所选引用集。

（3）设为当前的：用于将所选引用集设置为当前引用集。(www.daowen.com)

（4）属性：用于编辑所选引用集的属性。单击该图标，弹出如图5-5所示的“引用集属性”对话框。该对话框用于输入属性的名称和属性值。

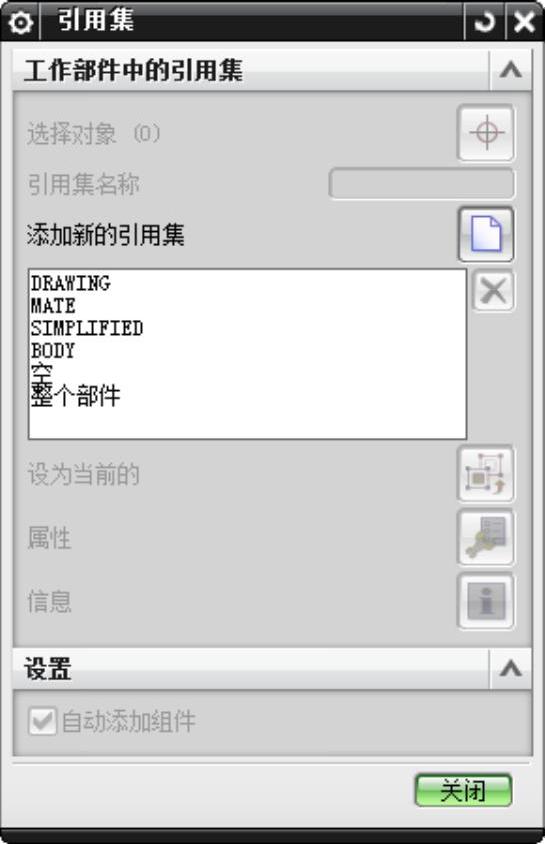

图5-4 “引用集”对话框

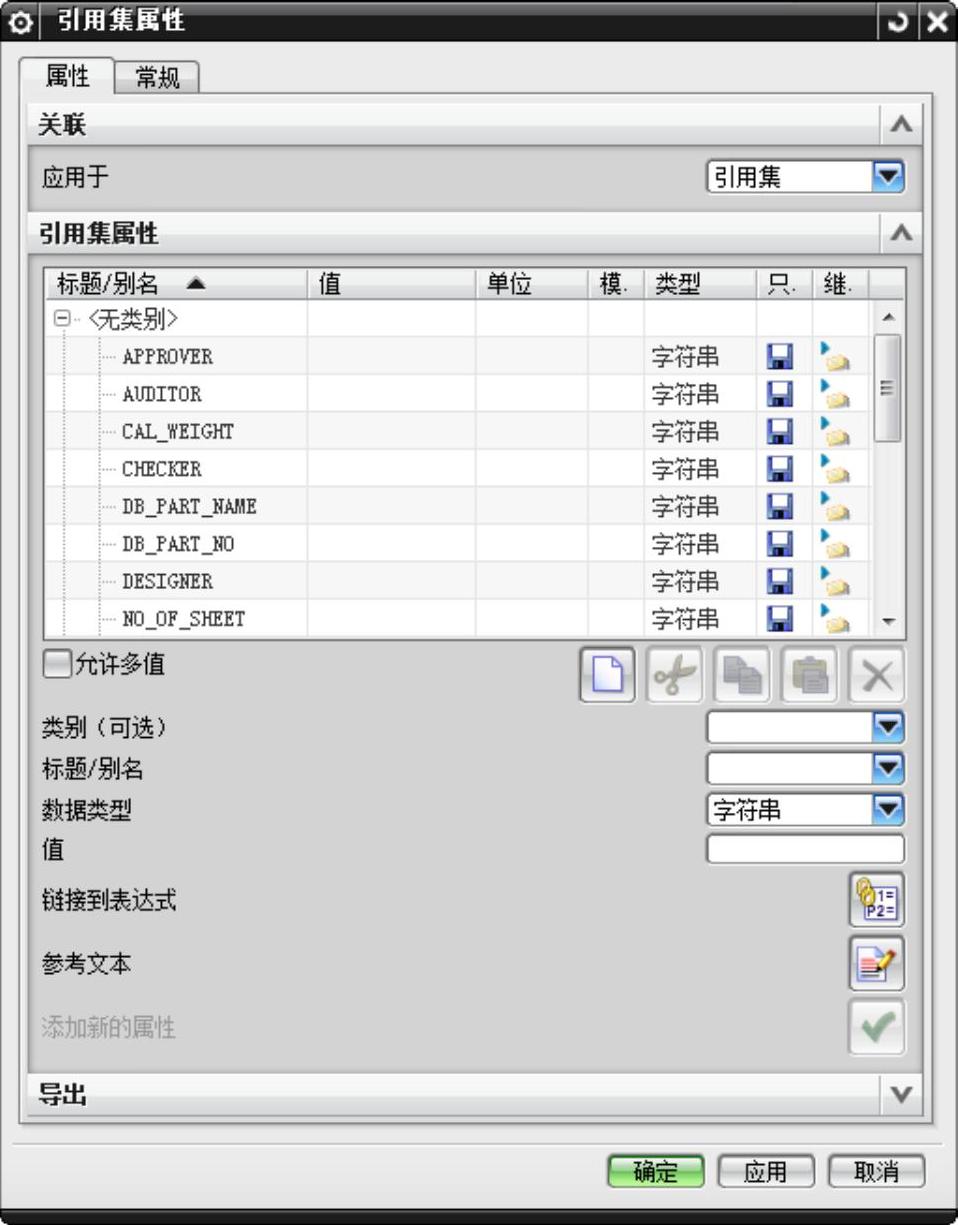

图5-5 “引用集属性”对话框

（5）信息：单击该图标，弹出如图5-6所示的“信息”对话框，该对话框用于输出当前零组件中已存在的引用集的相关信息。

在正确地建立完引用集以后，保存文件，以后在该零件加入装配的时候，在“引用集”选项就会有用户自己设定的引用集了。在加入零件以后，还可以通过装配导航器在定义的不同引用集之间切换。

图5-6 “信息”对话框
