选择【菜单】→【插入】→【关联复制】→【阵列特征】命令，或者单击【主页】选项卡，选择【特征】组→【更多】库→【关联复制】库中的【阵列特征】图标，弹出如图4-49所示的“阵列特征”对话框。

1.线性阵列：用于以矩阵阵列的形式来复制所选的实体特征，该阵列方式使阵列后的特征成矩形排列。在如图4-49所示的对话框中选择要阵列的特征，单击“确定”按钮，完成线性阵列。

（1）方向1：用于设置阵列第一方向的参数。

指定矢量：用于设置第一方向的矢量方向。

间距：用于指定间距方式。包括数量和节距、数量和跨距、节距和跨距以及列表4种。

（2）方向2：用于设置阵列第二方向的参数。

其他参数从略。线性阵列的创建步骤如下：

（1）选择线性阵列类型。

（2）选择一个或多个要阵列的特征。

（3）设置线形阵列参数。

（4）预览阵列的创建结果，单击“确定”或“是”按钮，创建线形阵列。

2.圆形阵列：用于以圆形阵列的形式来复制所选的实体特征，该阵列方式使阵列后的成员成圆周排列。选择“圆形”布局，在如图4-50所示的“阵列特征”对话框输入参数完成圆形阵列。

（1）数量：用于输入阵列中成员特征的总数目。

(www.daowen.com)

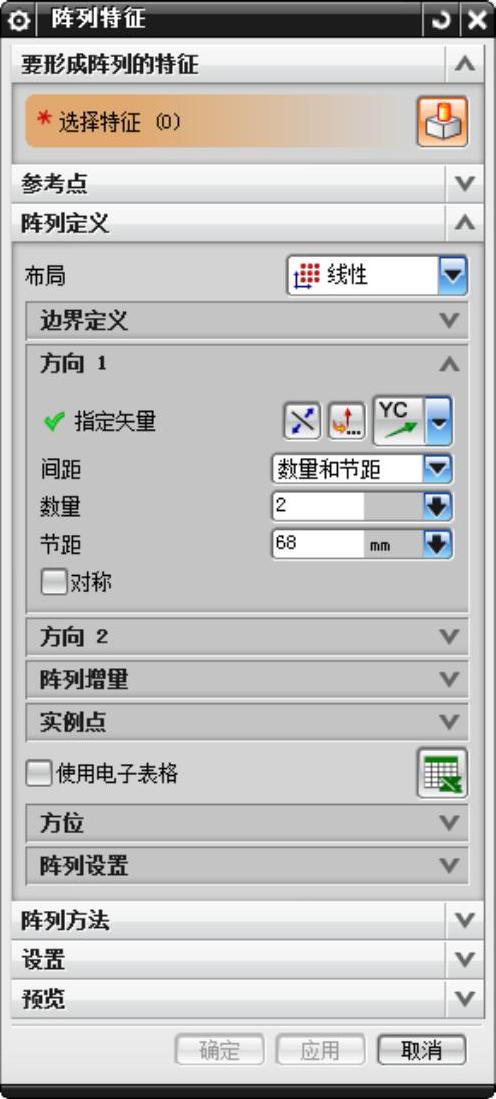

图4-49 “阵列特征”对话框

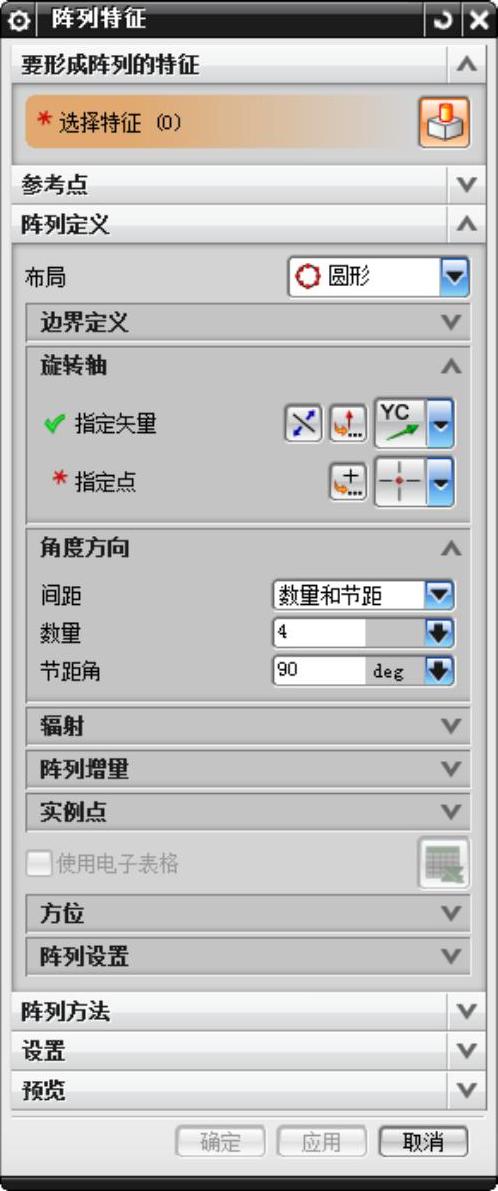

图4-50 “阵列特征”参数输入对话框

图4-51 “阵列面”对话框

（2）节距角：用于输入相邻两成员特征之间的环绕间隔角度。

圆形阵列的创建步骤如下：

（1）选择圆形阵列类型。

（2）选择一个或多个要阵列的特征。

（3）设置圆形阵列参数。

（4）指定旋转轴线，可用“矢量”对话框指定旋转轴或利用基准轴。

（5）预览阵列的创建结果，单击“确定”或“是”按钮，创建圆形阵列。
