选择【菜单】→【插入】→【设计特征】→【螺纹】命令，或者单击【主页】选项卡，选择【特征】组→【更多】库→【设计特征】库中的【螺纹】图标，弹出如图4-44所示的“螺纹”对话框。

1.螺纹类型：

（1）符号：用于创建符号螺纹。符号螺纹用虚线表示，并不显示螺纹实体。这样做的好处是在工程图阶段可以生成国家标准的符号螺纹。同时节省内存，加快运算速度。推荐用户采用符号螺纹的方法。

（2）详细：用于创建详细螺纹。详细螺纹是把所有螺纹的细节特征都表现出来。该操作很消耗硬件内存和速度，所以一般情况下不建议使用。选中该单选按钮，“螺纹”对话框变为如图4-45所示。

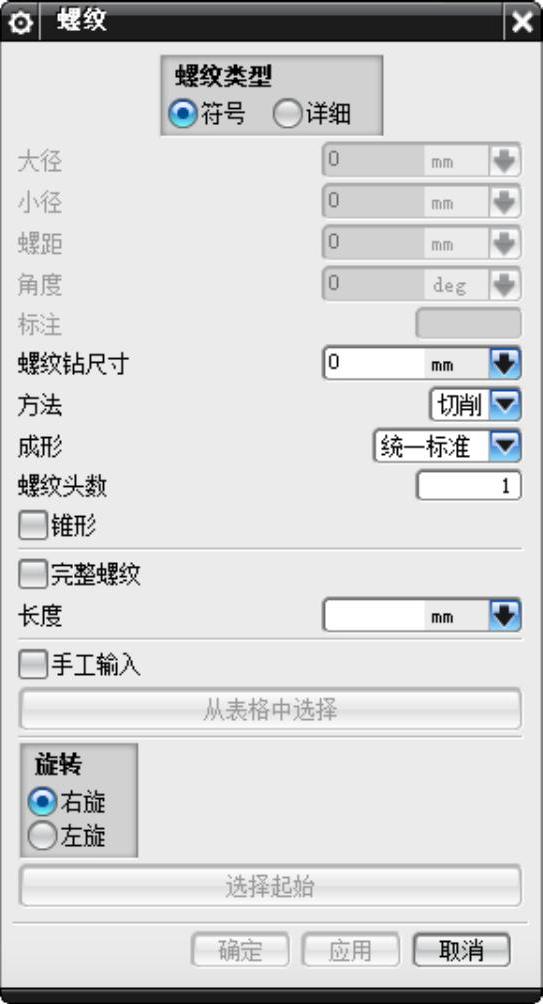

图4-44 “螺纹”对话框

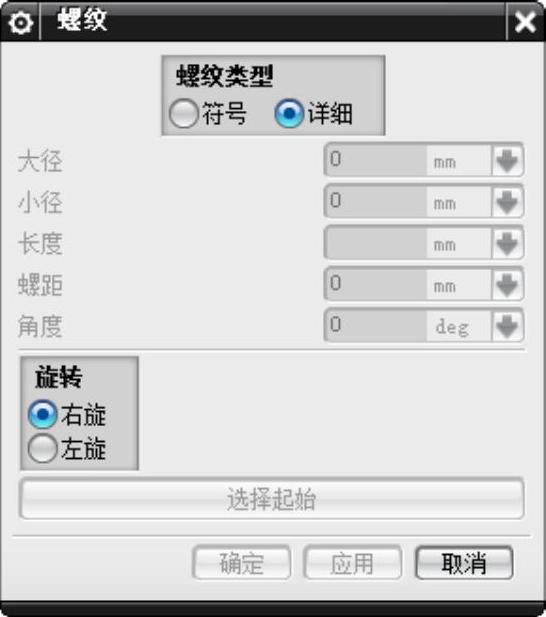

图4-45 “详细”类型

产生螺纹时，如果选择的圆柱面为外表面则产生外螺纹；如果选择的圆柱面为内表面，则产生内螺纹。

2.其他选项

（1）大径：用于设置螺纹大径，其默认值是根据选择的圆柱面直径和内外螺纹的形式，通过查螺纹参数表获得。对于符号螺纹，当不勾选“手工输入”复选框是，主直径的值不能修改。对于详细螺纹，外螺纹的主直径的值不能修改。

（2）小径：螺纹的最小直径。对于符号螺纹，提供默认值的是查找表。对于外螺纹，这个直径必须小于圆柱面的直径。仅当选择手工输入选项时才能在此字段中为符号螺纹输入值。

（3）螺距：用于设置螺距，其默认值根据选择的圆柱面通过查螺纹参数表获得。对于符号螺纹，当不勾选“手工输入”复选框时，螺距的值不能修改。

（4）角度：用于设置螺纹牙型角，默认值为螺纹的标准角度为60º。对于符号螺纹，当没有勾选“手工输入”复选框时，角度的值不能修改。

（5）标注：用于标记螺纹，其默认值根据选择的圆柱面通过查螺纹参数表获得。

（6）螺纹钻尺寸：用于设置外螺纹轴的尺寸或内螺纹的钻孔尺寸，也就是螺纹的名义尺寸，其默认值根据选择的圆柱面通过查螺纹参数表获得。

（7）方法：该下拉列表框用于指定螺纹的加工方法。其中包含切削、滚螺纹、接地和铣螺纹4个选项。

（8）成形：用于指定螺纹的标准。该下拉列表框提供了12种标准。(www.daowen.com)

（9）螺纹头数：用于设置螺纹的头数，即创建单头螺纹还是多头螺纹。

（10）锥形：用于设置螺纹是否为拔模螺纹。

（11）完整螺纹：用于指定是否在整个圆柱上创建螺纹。不勾选该复选框，在系统按“长度”种的数值创建螺纹，当圆柱长度改变时，螺纹会自动更新。

（12）长度：用于设置螺纹的长度，其默认值根据选择的圆柱面通过查螺纹参数表获得。螺纹长度是沿平行轴线方向，从起始面进行测量的。

（13）手工输入：用于设置是从手工输入螺纹的基本参数还是从“螺纹”列表框中选取螺纹。

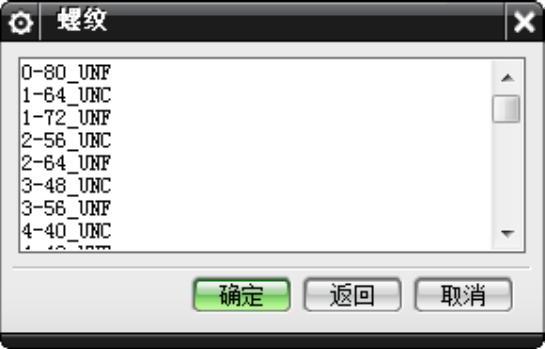

图4-46 “螺纹”参数列表框

（14）从表格中选择：用于从“螺纹”列表框中选取螺纹参数。单击该按钮，弹出如图4-46所示的“螺纹”参数列表框。在该列表框中可以选择需要的螺纹类型。

（15）旋转：用于设置螺纹的旋转方向，包括“右手”和“左手”两种方式。

（16）选择起始：用于指定一个实体平面或基准平面作为创建螺纹的起始位置。默认情况下系统把圆柱面的端面作为螺纹起始位置。单击该按钮，弹出“对象选择”对话框，系统提示用户选项起始面。选择了实体表面或基准平面作为螺纹的起始位置后，会弹出一个对话框，用于设置起始面是否需要延伸，并可反转螺纹的生成方向。该对话框中的“倒转螺纹轴”选项用于使当前的螺纹轴向矢量反向。“起始条件”选项用于设置是否进行螺纹的延伸。其中包含了两个选项：选中“从起始处延伸”选项，创建螺纹时，起始面将得到延伸；“不延伸”选项，创建螺纹时，起始面将不会被延伸。

螺纹的创建步骤如下：

（1）指定螺纹类型。

（2）设置螺纹的形状参数。

（3）需要的话，选择起始面。

（4）设置螺纹相应的其他选项。

（5）单击“确定”或“应用”按钮，创建螺纹。
