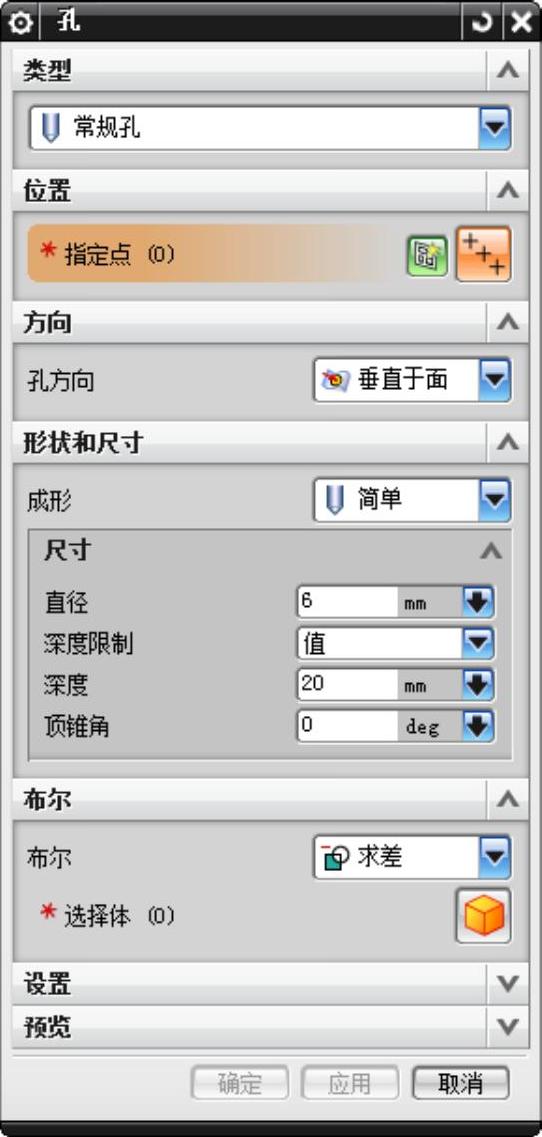

选择【菜单】→【插入】→【设计特征】→【孔】命令，或者单击【主页】选项卡，选择【特征】组中的【孔】图标，弹出如图4-13所示的“孔”对话框。该对话框用于对实体添加孔。

1.常规孔：创建常规孔。选择此类型对话框如图4-13所示。

（1）位置：指定孔的位置。可以直接选取已存在的点或通过单击“绘制截面”按钮，在草图中创建点。

（2）方向：指定孔的方向，包括“垂直于面”和“沿矢量”两种。

（3）形状和尺寸：确定孔的外形和尺寸。在“成形”下拉列表中选择孔的外形，包括简单、沉头、埋头和锥形4种类型。根据选择的外形，在尺寸中输入孔的尺寸。

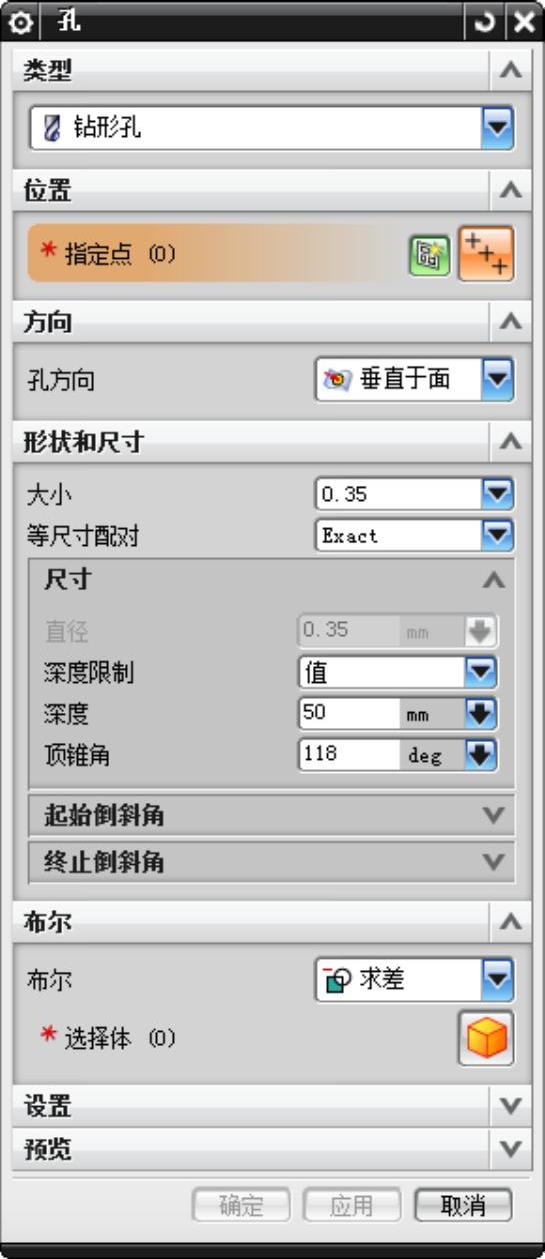

2.钻形孔：选择此类型对话框如图4-14所示。

（1）形状和尺寸：确定孔的外形和尺寸。在“大小”下拉列表中选择孔的尺寸。在“等尺寸配对”下拉列表中设置配合的类型，包括Exact和Custom两种类型。

（2）起始倒斜角：用于设置起始端是否倒斜角，在“等尺寸配对”类型列表中如选择Custom，且勾选则需设置“偏置”和“角度”两个参数。

（3）终止倒斜角：用于设置终止端是否倒斜角。

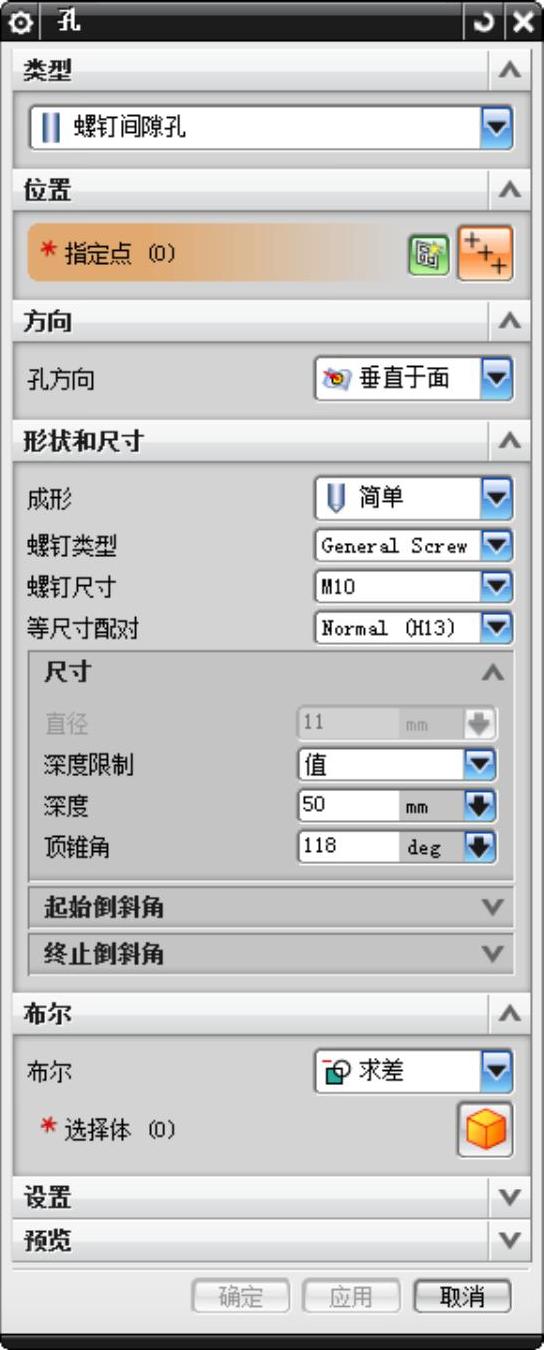

3.螺钉间隙孔：选择此类型对话框如图4-15所示。

形状和尺寸：确定孔的外形和尺寸。在“螺钉类型”下拉列表中选择螺纹形状，系统仅提供了General Screw Clearance一种；在“螺钉尺寸”下拉列表中选择螺纹尺寸，系统提供了从M1.6～M100不同尺寸的螺纹尺寸；在“等尺寸配对”下拉列表中选择配合，系统提供了Close（H12）、Normal（H13）、Loose（H14）和Custom四种类型。根据选择的外形，在尺寸中输入孔的尺寸。

图4-13 “孔”对话框

(www.daowen.com)

图4-14 “钻形孔”对话框

图4-15 “螺钉间隙孔”类型对话框

4.螺纹孔:创建螺纹孔。选择该类型对话框如图4-16所示。

（1）螺纹尺寸：确定螺纹尺寸。在“大小”下拉列表中选择尺寸型号，系统提供了M1.0～M200不同尺寸的螺纹尺寸；在“径向进刀”下拉列表中选择啮合半径，系统提供了0.75、Custom和0.5三种；在“螺纹深度”文本框中输入尺寸；在“旋向”选项中选择螺纹是左旋或是右旋。

（2）尺寸：根据螺纹尺寸，在“深度”和“顶锥角”文本框中输入尺寸。

5.孔系列：创建系列孔。选择该类型对话框如图4-17所示。包括起始、中间和端点三种规格，其选项和前三种类型相同，在这儿就不一一详述了。

孔的创建步骤：

（1）选择孔的类型。

（2）选择放置面。

（3）进入草图绘制界面，确定孔位置点。

（4）返回到建模环境，在“孔”对话框中设置孔的参数，单击“确定”或者“应用”按钮，完成孔的位置。
