拉伸特征是将截面轮廓草图通过拉伸生成实体或片体。其草绘截面可以是封闭的也可以是开口的，可以由一个或者多个封闭环组成，封闭环之间不能自交，但封闭环之间可以嵌套，如果存在嵌套的封闭环，在生成添加材料的拉伸特征时，系统自动认为里面的封闭环类似于孔特征。

选择【菜单】→【插入】→【设计特征】→【拉伸】命令，或者单击【主页】选项卡，选择【特征】组→【设计特征下拉菜单】中的【拉伸】图标，弹出如图4-8所示的“拉伸”对话框，选择用于定义拉伸特征截面曲线。

1.截面：

（1）选择曲线：用来指定使用已有草图来创建拉伸特征，在如图4-8所示对话框中默认选择图标。

（2）绘制草图：在如图4-8所示对话框中单击按钮，可以在工作平面上绘制草图来创建拉伸特征。

2.方向：

（1）指定矢量：用于设置所选对象的拉伸方向。在该列表栏中选择所需的拉伸方向或者单击对话框中的图标，弹出如图4-9所示的“矢量”对话框，在该对话框中选择所需拉伸方向。

（2）反向：在如图4-8所示对话框中单击图标，使拉伸方向反向。

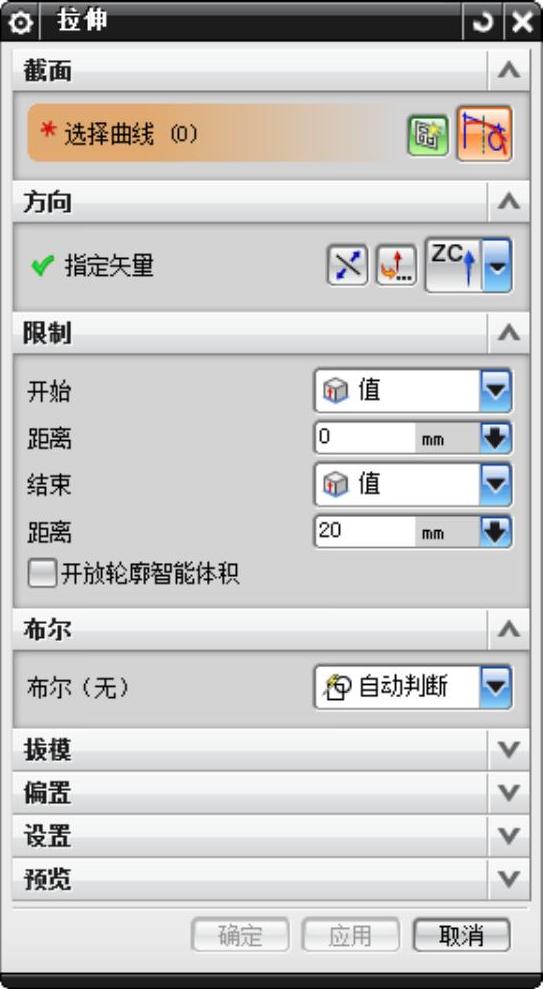

图4-8 “拉伸”对话框

3.限制：(www.daowen.com)

（1）开始：用于限制拉伸的起始位置。

（2）结束：用于限制拉伸的终止位置。

4.布尔：在如图4-8所示对话框中单击布尔下拉列表栏选择布尔操作命令。

5.偏置:

（1）单侧：指在截面曲线一侧生成拉伸特征，此时只有“结束”文本框被激活。

（2）两侧：指在截面曲线两侧生成拉伸特征，以结束值和起始值之差为实体的厚度。

（3）对称：指在截面曲线的两侧生成拉伸特征，其中每一侧的拉伸长度为总长度的一半。

6.预览：选中该复选框后用于预览绘图工作区的临时实体的生成状态，以便于用户及时修改和调整。

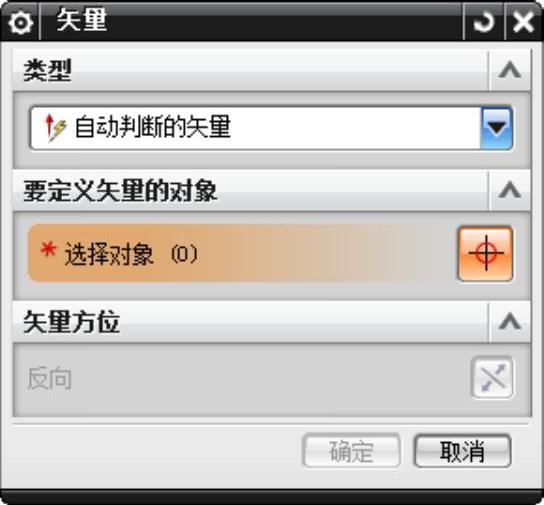

图4-9 “矢量”对话框
