如何使用圆锥对话框创建锥体特征

选择【菜单】→【插入】→【设计特征】→【圆锥】命令,或单击【主页】选项卡,选择【特征】组→【更多】库→【设计特征】库中的【圆锥】图标978-7-111-48736-4-Chapter04-38.jpg,弹出如图4-6所示的“圆锥”对话框。该对话框用于通过定义轴位置和尺寸来创建锥体。

1.直径和高度:用于指定圆锥的顶部直径、底部直径和高度,创建圆锥,其创建步骤如下:

(1)指定圆锥的轴向矢量

(2)指定圆锥底圆中心点。

(3)设定圆锥的底部直径、顶部直径和高度。

(4)指定所需的布尔操作类型。

(5)单击“确定”或者“应用”按钮,创建圆锥特征。

2.直径和半角:用于指定圆锥的顶部直径、底部直径和锥顶半角,创建圆锥,其创建步骤如下:

(1)指定圆锥的轴向矢量。

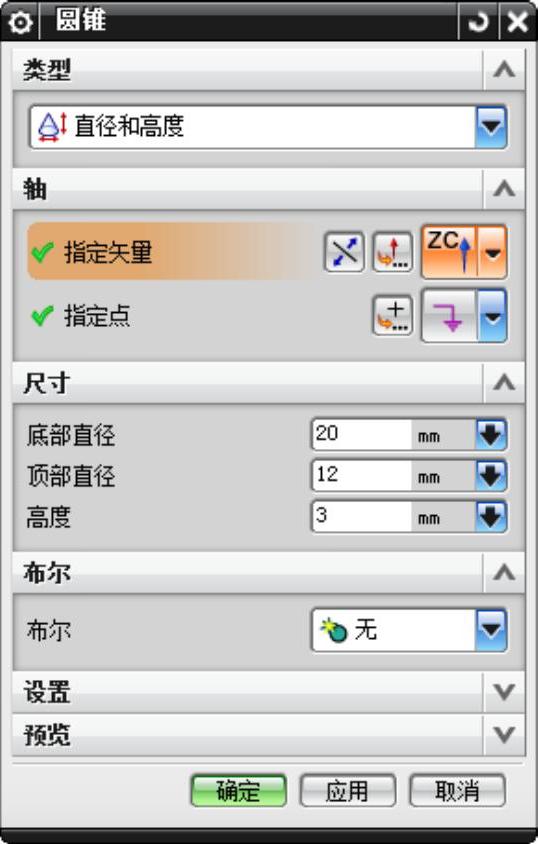

图4-6 “圆锥”对话框

(2)指定圆锥底圆中心点。(www.daowen.com)

(3)设定圆锥的底部直径、顶部直径和半角。

(4)指定所需的布尔操作类型。

(5)单击“确定”或者“应用”按钮,创建圆锥特征。

3.底部直径,高度和半角:用于指定圆锥的底部直径、高度和锥顶半角,创建圆锥,其创建步骤如下:

(1)指定圆锥的轴向矢量。

(2)指定圆锥底圆中心点。

(3)设定圆锥的底部直径、圆锥高度和圆锥半角。

(4)指定所需的布尔操作类型。

(5)单击“确定”或者“应用”按钮,创建圆锥特征。

4.顶部直径,高度和半角:用于指定圆锥的顶部直径、高度和锥顶半角,创建圆锥。

5.两个共轴的圆弧:用于指定两个共轴的圆弧分别作为圆锥的顶圆弧和底圆弧,创建圆锥。
