设计实例：拨叉草图的综合实现

时间：2023-06-28 理论教育 版权反馈
【摘要】：制作思路本例绘制的拨叉草图如图3-41所示。首先绘制构造线构建大概轮廓，然后对其进行修剪和倒圆角操作，最后标注图形尺寸，完成草图的绘制。参见光盘光盘\动画演示\第3章\拨叉草图.avi新建文件。根据需要进行设置，单击“确定”按钮，完成草图预设。图3-45 绘制直线图3-46 “草图点”对话框选择→→→命令，弹出“直线”绘图对话框。图3-55 绘制切线图3-56 创建约束编辑草图。图3-59 倒圆角图3-60 标注尺寸

设计实例：拨叉草图的综合实现

制作思路

本例绘制的拨叉草图如图3-41所示。首先绘制构造线构建大概轮廓，然后对其进行修剪和倒圆角操作，最后标注图形尺寸，完成草图的绘制。

参见光盘

光盘\动画演示\第3章\拨叉草图.avi

978-7-111-48736-4-Chapter03-116.jpg新建文件。选择【菜单】→【文件】→【新建】命令，或单击【主页】选项卡，选择【标准】组中的【新建】图标978-7-111-48736-4-Chapter03-117.jpg，弹出“新建”对话框。如图3-42所示，在“模板”列表框中选择“模型”选项，在“名称”文本框中输入“bochacaotu”，单击“确定”按钮，进入主界面。

978-7-111-48736-4-Chapter03-118.jpg创建草图。

978-7-111-48736-4-Chapter03-119.jpg选择【菜单】→【首选项】→【草图】命令，弹出如图3-43所示的“草图首选项”对话框。根据需要进行设置，单击“确定”按钮，完成草图预设。


图3-41 拨叉草图

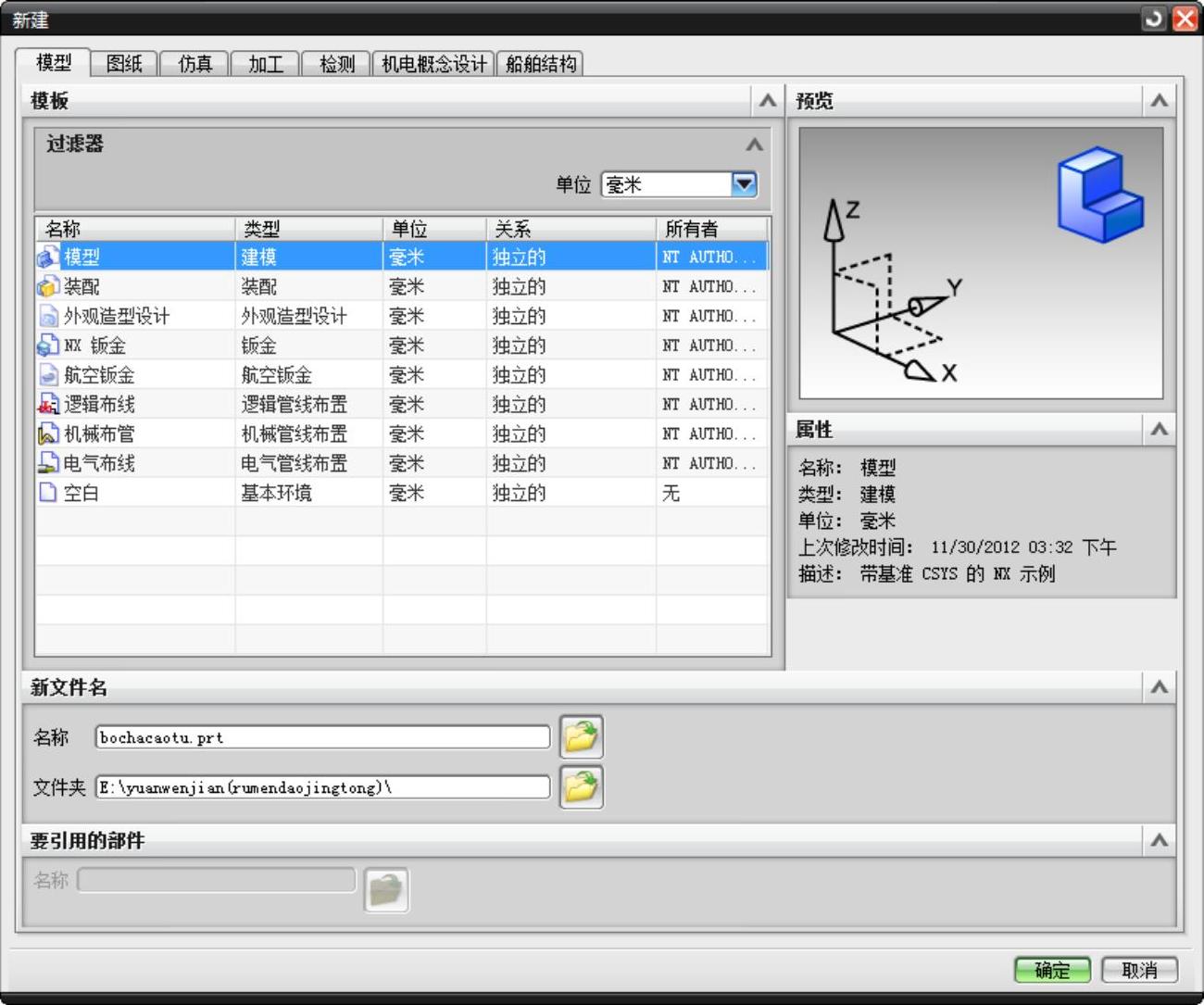

图3-42 “新建”对话框

978-7-111-48736-4-Chapter03-122.jpg选择【菜单】→【插入】→【在任务环境中绘制草图】命令，或单击【主页】选项卡中的【在任务环境中绘制草图】图标978-7-111-48736-4-Chapter03-123.jpg，进入UGNX9.0草图绘制界面。选择XC-YC平面作为草图绘制平面。

978-7-111-48736-4-Chapter03-124.jpg选择【菜单】→【插入】→【曲线】→【直线】命令，或单击【主页】选项卡，选择【曲线】组中的【直线】图标978-7-111-48736-4-Chapter03-125.jpg，弹出“直线”绘图对话框，如图3-44所示。单击“坐标模式”按钮978-7-111-48736-4-Chapter03-126.jpg，绘制直线，在“XC”和“YC”文本框中分别输入-15和0。在“长度”和“角度”文本框中分别输入110和0，绘制的直线如图3-45所示。

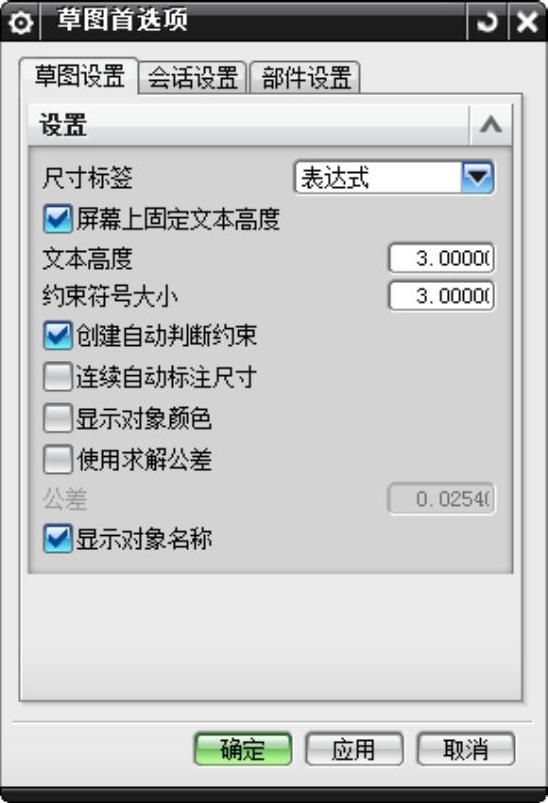

图3-43 “草图首选项”对话框


图3-44 “直线”绘图对话框

同理，按照“XC”“YC”“长度”和“角度”文本框的输入顺序，分别绘制0、80、100、270和76、80、100、270的两条直线。

978-7-111-48736-4-Chapter03-129.jpg选择【菜单】→【插入】→【基准/点】→【点】命令，弹出“草图点”对话框，如图3-46所示，输入点坐标为（40，20，0），完成点的创建。

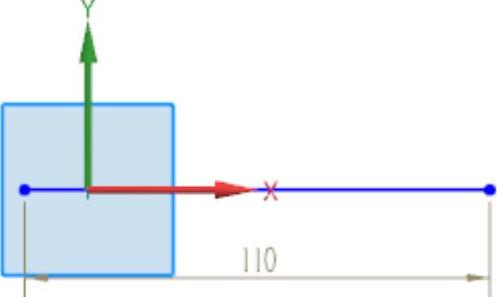

图3-45 绘制直线

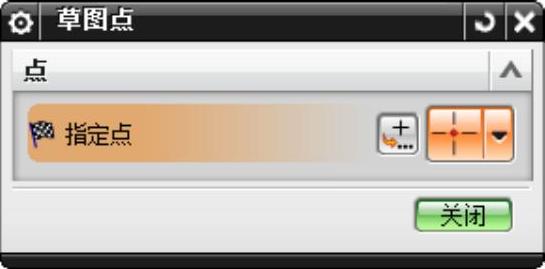

图3-46 “草图点”对话框

978-7-111-48736-4-Chapter03-132.jpg选择【菜单】→【插入】→【曲线】→【直线】命令，弹出“直线”绘图对话框。绘制通过基准点且与水平直线成60°角长度为70的直线，如图3-47所示。

978-7-111-48736-4-Chapter03-133.jpg延伸曲线。单击【主页】选项卡，选择【曲线】组中的【快速延伸】图标978-7-111-48736-4-Chapter03-134.jpg，将60°角度线延伸到水平线，如图3-48所示。

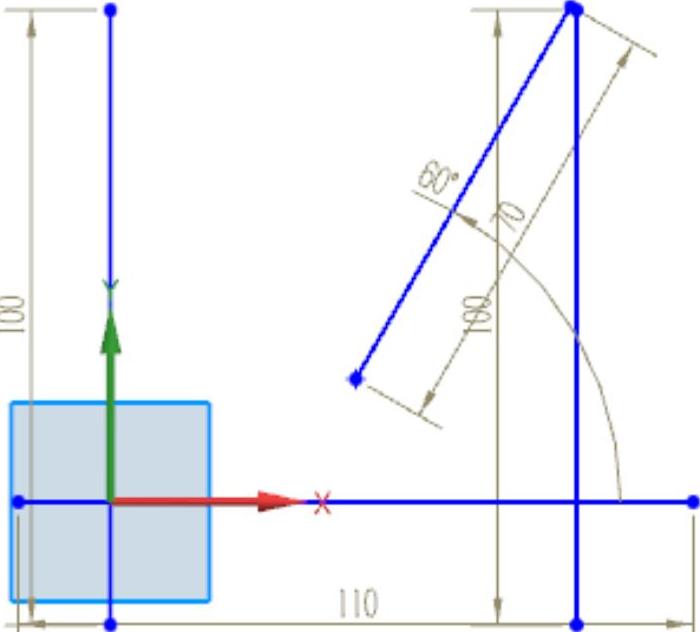

图3-47 绘制60°角直线

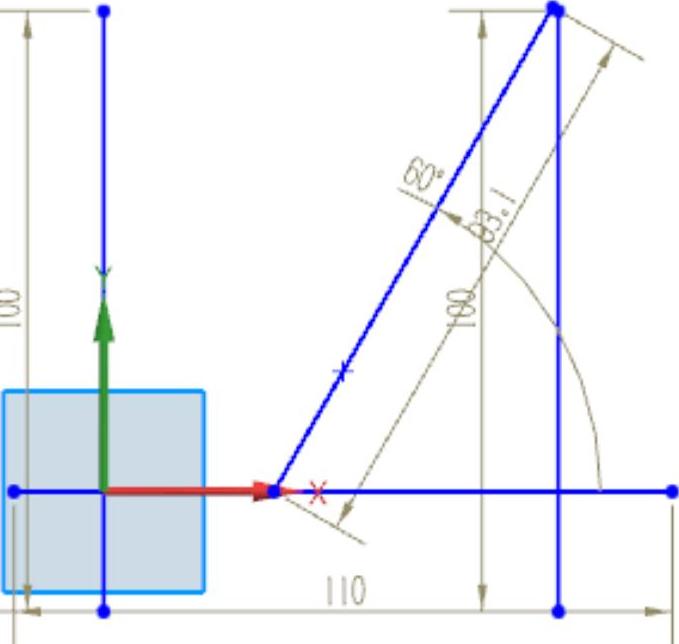

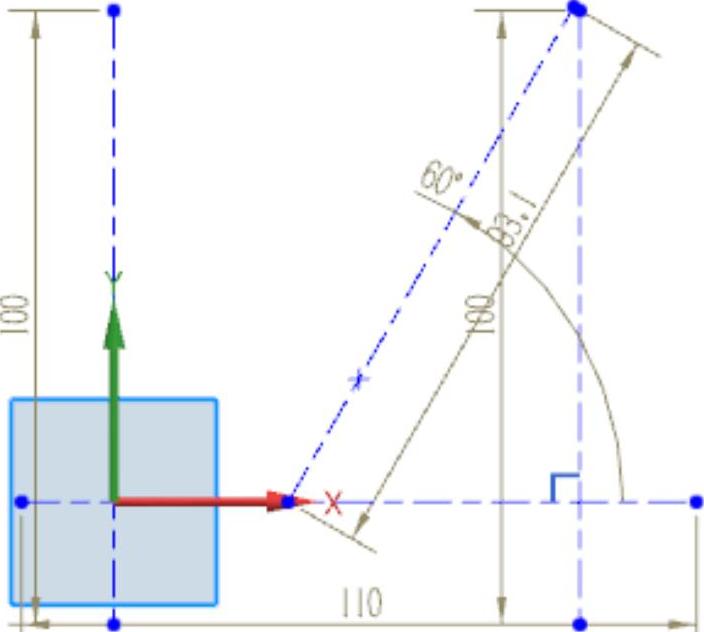

图3-48 延伸曲线

978-7-111-48736-4-Chapter03-137.jpg编辑对象特征。

978-7-111-48736-4-Chapter03-138.jpg依次选择所有草图对象，把光标放在其中一个草图对象上，右键单击，弹出如图3-49所示的快捷菜单，单击“编辑显示”命令，弹出如图3-50所示的“编辑对象显示”对话框。

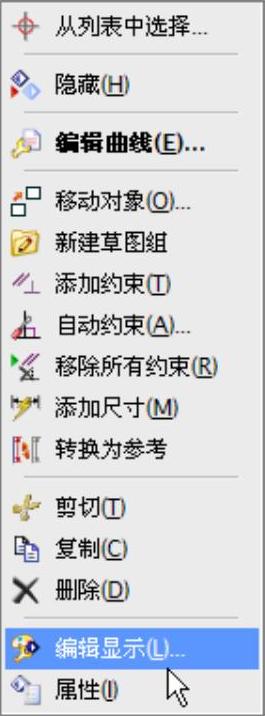

图3-49 快捷菜单

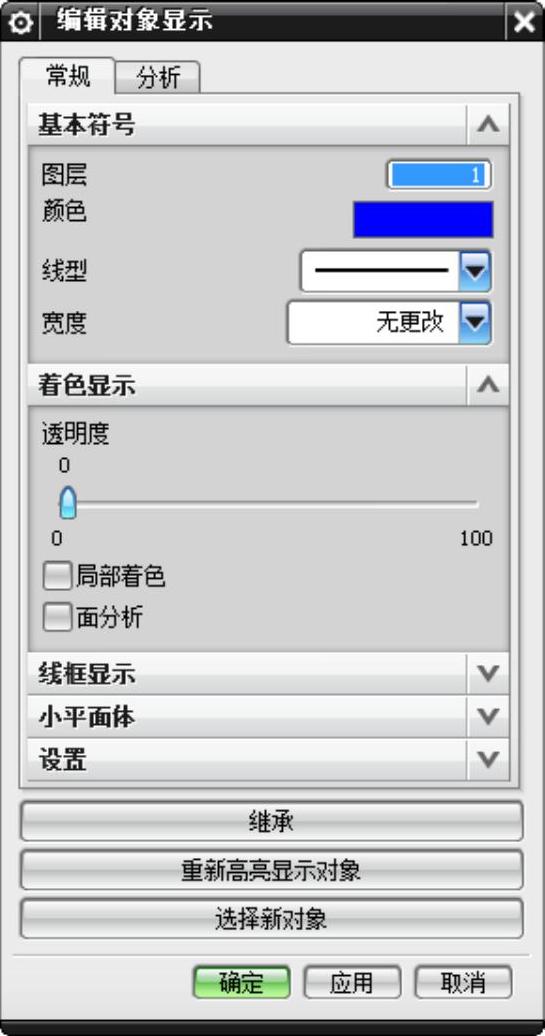

图3-50 “编辑对象显示”对话框(www.daowen.com)

978-7-111-48736-4-Chapter03-141.jpg在对话框的“线型”下拉列表中选择“中心线”选项，在“宽度”下拉列表中选择“0.13mm”选项，单击“确定”按钮，则所选草图对象发生变化，如图3-51所示。

978-7-111-48736-4-Chapter03-142.jpg补充草图。

978-7-111-48736-4-Chapter03-143.jpg选择【菜单】→【插入】→【曲线】→【圆】命令，或单击【主页】选项卡，选择【曲线】组中的【圆】图标978-7-111-48736-4-Chapter03-144.jpg，弹出“圆”绘图对话框。单击“圆心和直径定圆”按钮978-7-111-48736-4-Chapter03-145.jpg，以确定圆心和直径的方式绘制圆。单击“上边框条”中的“交点”按钮978-7-111-48736-4-Chapter03-146.jpg，分别捕捉两竖直直线和水平直线的交点为圆心，绘制直径为12的圆，如图3-52所示。


图3-51 更改直线线型

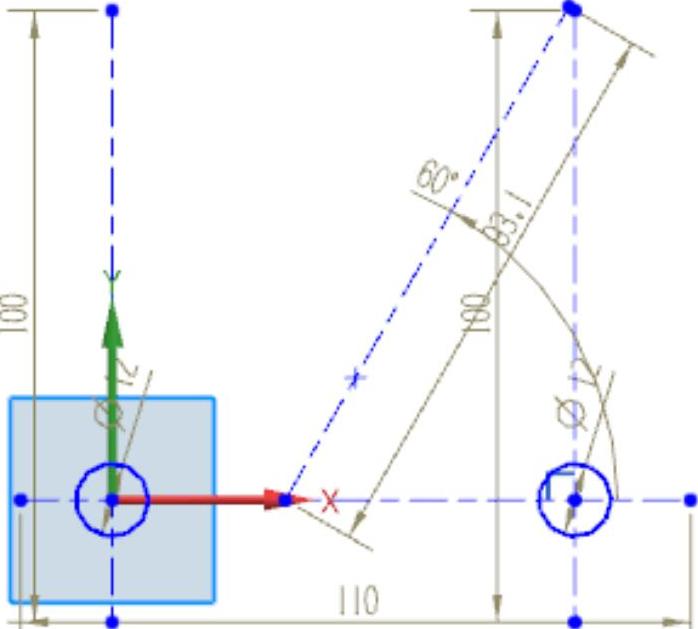

图3-52 绘制圆

978-7-111-48736-4-Chapter03-149.jpg选择【菜单】→【插入】→【曲线】→【圆弧】命令，弹出“圆弧”绘图对话框。单击“中心和端点决定的圆弧”按钮978-7-111-48736-4-Chapter03-150.jpg，绘制两圆弧，其圆心为步骤978-7-111-48736-4-Chapter03-151.jpg中所绘圆的圆心，半径均为14，扫掠角度均为180°，如图3-53所示。

978-7-111-48736-4-Chapter03-152.jpg选择【菜单】→【插入】→【来自曲线集的曲线】→【派生直线】命令，将斜中心线分别向左、右偏移6，并将其转化为实线，结果如图3-54所示。

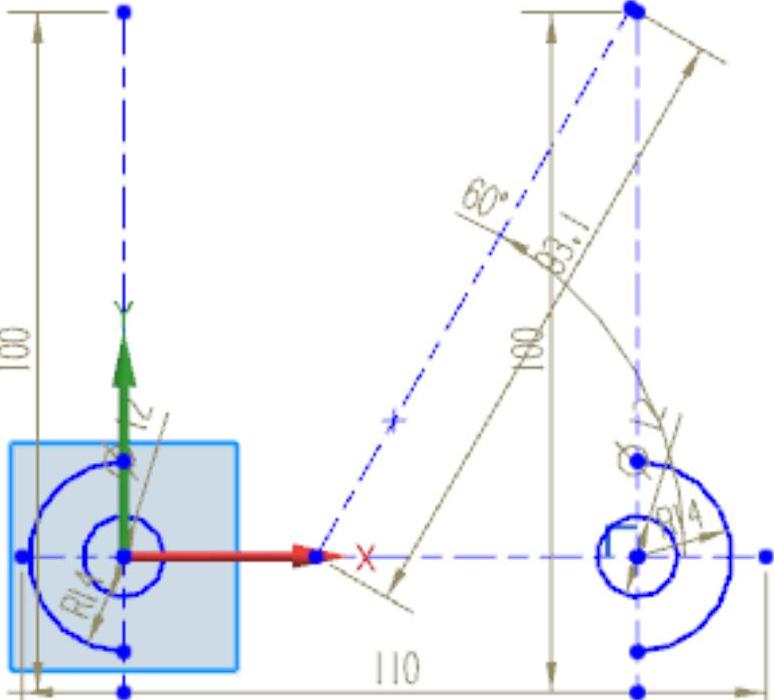

图3-53 绘制圆弧

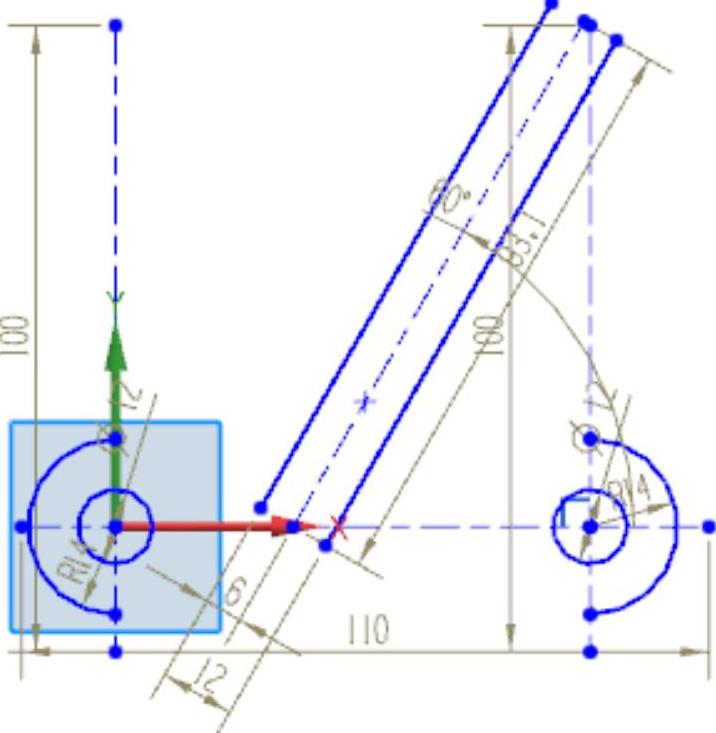

图3-54 绘制派生直线

978-7-111-48736-4-Chapter03-155.jpg选择【菜单】→【插入】→【曲线】→【圆】命令，或单击【主页】选项卡，选择【曲线】组中的【圆】图标978-7-111-48736-4-Chapter03-156.jpg，弹出“圆”绘图对话框，以步骤2中创建的基准点为圆心绘制直径为12的圆，然后在适当的位置绘制直径为12和28的同心圆。

978-7-111-48736-4-Chapter03-157.jpg选择【菜单】→【插入】→【曲线】→【直线】命令，弹出“直线”绘图对话框，对直径为28的圆绘制两条切线，如图3-55所示。

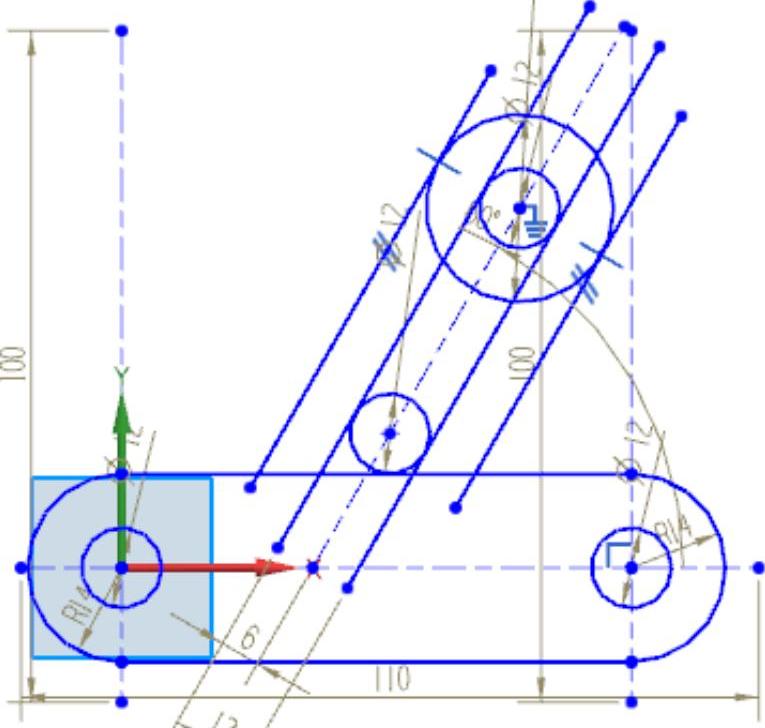

图3-55 绘制切线

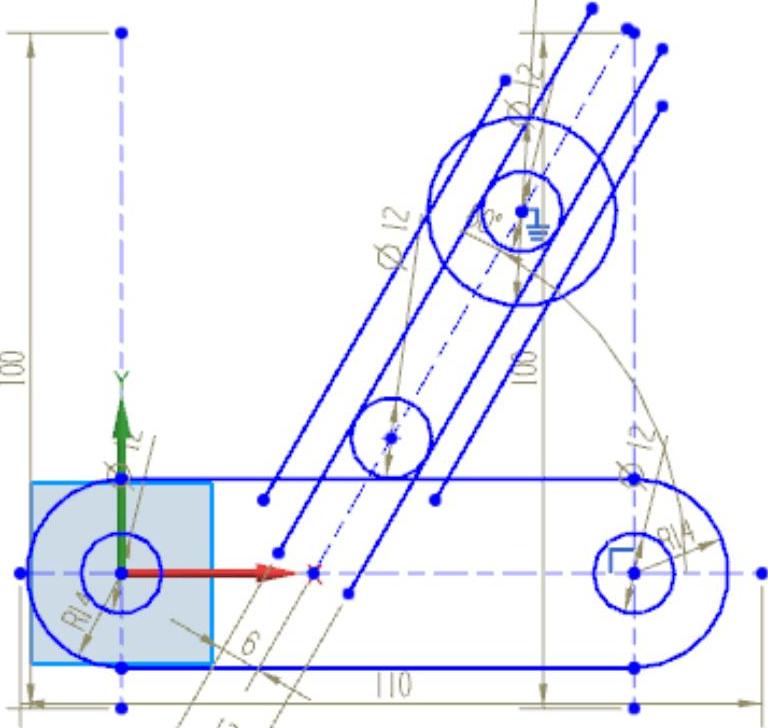

图3-56 创建约束

978-7-111-48736-4-Chapter03-160.jpg编辑草图。

978-7-111-48736-4-Chapter03-161.jpg选择【菜单】→【插入】→【约束】命令，或单击【主页】选项卡，选择【约束】组中的【约束】图标978-7-111-48736-4-Chapter03-162.jpg，对草图创建所需约束，如图3-56所示。

978-7-111-48736-4-Chapter03-163.jpg单击【主页】选项卡，选择【曲线】组中的【快速尺寸】图标978-7-111-48736-4-Chapter03-164.jpg，对两小圆之间的距离进行尺寸修改，使其两圆之间的距离为40，如图3-57所示。

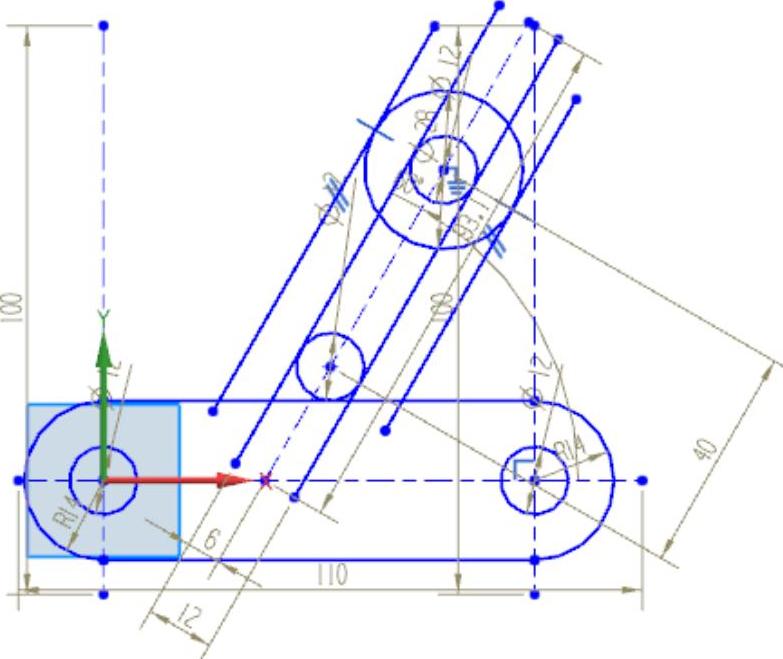

图3-57 倒圆角

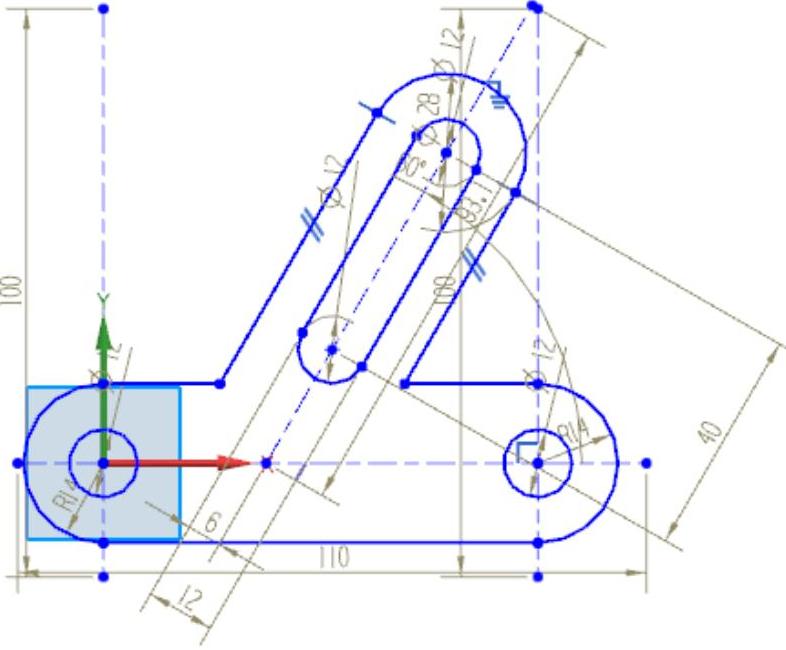

图3-58 修剪草图

978-7-111-48736-4-Chapter03-167.jpg选择【菜单】→【编辑】→【曲线】→【快速修剪】命令，或单击【主页】选项卡，选择【曲线】组中的【快速修剪】图标978-7-111-48736-4-Chapter03-168.jpg，修剪不需要的曲线。修剪后如图3-58所示。

978-7-111-48736-4-Chapter03-169.jpg选择【菜单】→【插入】→【曲线】→【圆角】命令，对左边的斜直线和水平直线进行倒圆角，圆角半径为10；再对右边的斜直线和水平直线进行倒圆角，圆角半径为5，结果如图3-59所示。

978-7-111-48736-4-Chapter03-170.jpg单击【主页】选项卡，选择【曲线】组中的【快速尺寸】图标978-7-111-48736-4-Chapter03-171.jpg，对图中未标注的尺寸进行标注，去掉重复的标注，并把所有的标注转化为参考，如图3-60所示。

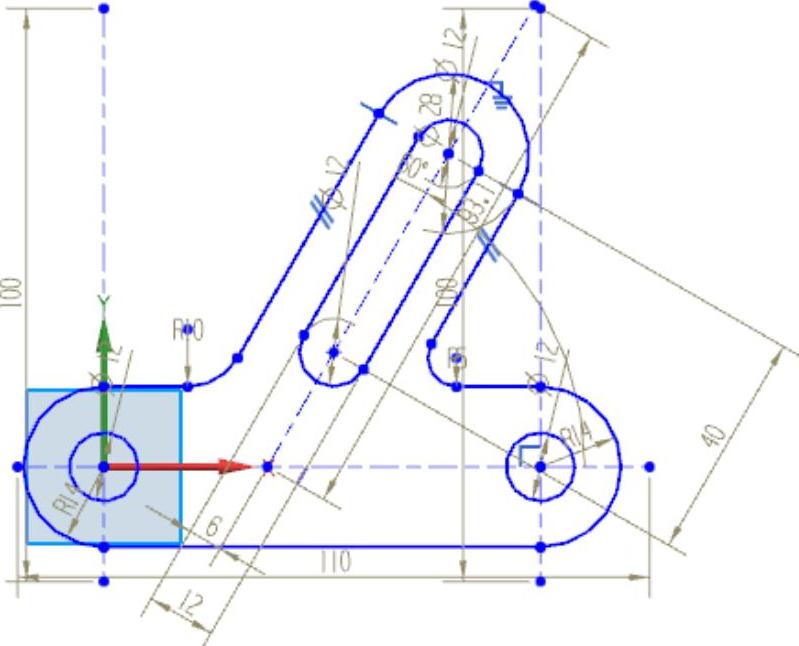

图3-59 倒圆角

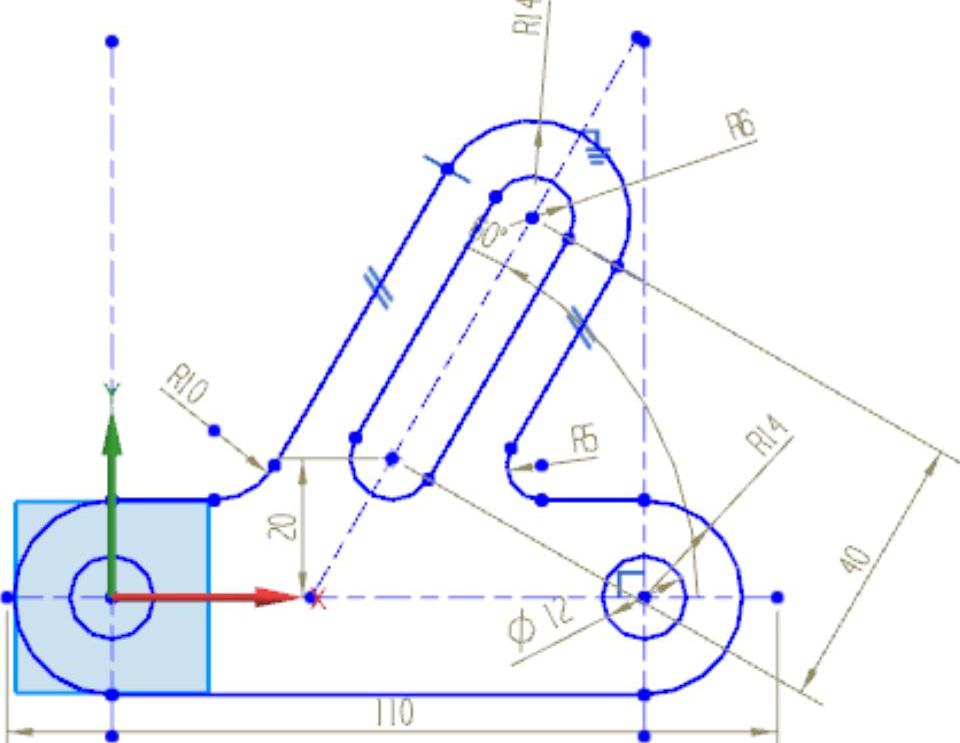

图3-60 标注尺寸
