选择【菜单】→【插入】→【尺寸】→【快速尺寸】命令或者单击【主页】选项卡，选择【约束】组→【尺寸下拉菜单】中的【快速尺寸】图标，选择测量方法，如图3-32所示的“快速尺寸”对话框，也可以单击【主页】选项卡，选择【约束】组→【尺寸下拉菜单】中的其他尺寸约束，选择不同的测量方法，如图3-33所示。

1.快速尺寸。可用单个命令和一组基本选择项从一组常规、好用的尺寸类型快速创建不同的尺寸。以下为快速尺寸对话框中的各种测量方法：

（1）自动判断：选择该方式时，系统根据所选草图对象的类型和光标与所选对象的相对位置，采用相应的标注方法。

（2）水平：选择该方式时，系统对所选对象进行水平方向（平行于草图工作平面的XC轴）的尺寸约束。标注该类尺寸时，在绘图工作区中选取同一对象或不同对象的两个控制点，则用两点的连线在水平方向的投影长度标注尺寸。如果旋转工作坐标，则尺寸标注的方向也将会改变。

（3）竖直：选择该方式时，系统对所选对象进行垂直方向（平行于草图工作平面的YC轴）的尺寸约束。标注该类尺寸时，在绘图工作区中选取同一对象或不同对象的两个控制点，则用两点的连线在垂直方向的投影长度标注尺寸。如果旋转工作坐标，则尺寸标注的方向也将会改变。

（4）点到点：选择该方式时，系统对所选对象进行平行于对象的尺寸约束。标注该类尺寸时，在绘图工作区中选取同一对象或不同对象的两个控制点，则用两点的连线的长度标注尺寸，尺寸线将平行于所选两点的连线方向。

（5）垂直：选择该方式时，系统对所选的点到直线的距离进行尺寸约束。标注该类尺寸时，先在绘图工作区中选取一直线，再选取一点，则系统用点到直线的垂直距离长度标注尺寸，尺寸线垂直于所选取的直线。

（6）角度：选择该方式时，系统对所选的两条直线进行角度尺寸约束。标注该类尺寸时，在绘图工作区中一般在远离直线交点的位置选择两直线，则系统会标注这两直线之间的夹角，如果选取直线时光标比较靠近两直线的交点，则标注的该角度是对顶角。须是在草图模式中创建的。

（7）直径：选择该方式时，系统对所选的圆弧对象进行直径尺寸约束。标注该类尺寸时，先在绘图工作区中选取一圆弧曲线，则系统直接标注圆的直径尺寸。在标注尺寸时所选取的圆弧或圆，必须是在草图模式中创建的。(www.daowen.com)

（8）径向：选择该方式时，系统对所选的圆弧对象进行半径尺寸约束。标注该类尺寸时，先在绘图工作区中选取一圆弧曲线，则系统直接标注圆弧的半径尺寸。在标注尺寸时所选取的圆弧或圆，必须是在草图模式中创建的。

2.周长尺寸：选择该方式时，系统对所选的多个对象进行周长的尺寸约束，标注该类尺寸时，用户可在绘图工作区中选取一段或多段曲线，则系统会标注这些曲线的周长。这种方式不会在绘图区显示。

其他尺寸约束的测量方法都包含在快速尺寸中，所以使用快速尺寸更加简便、快捷。

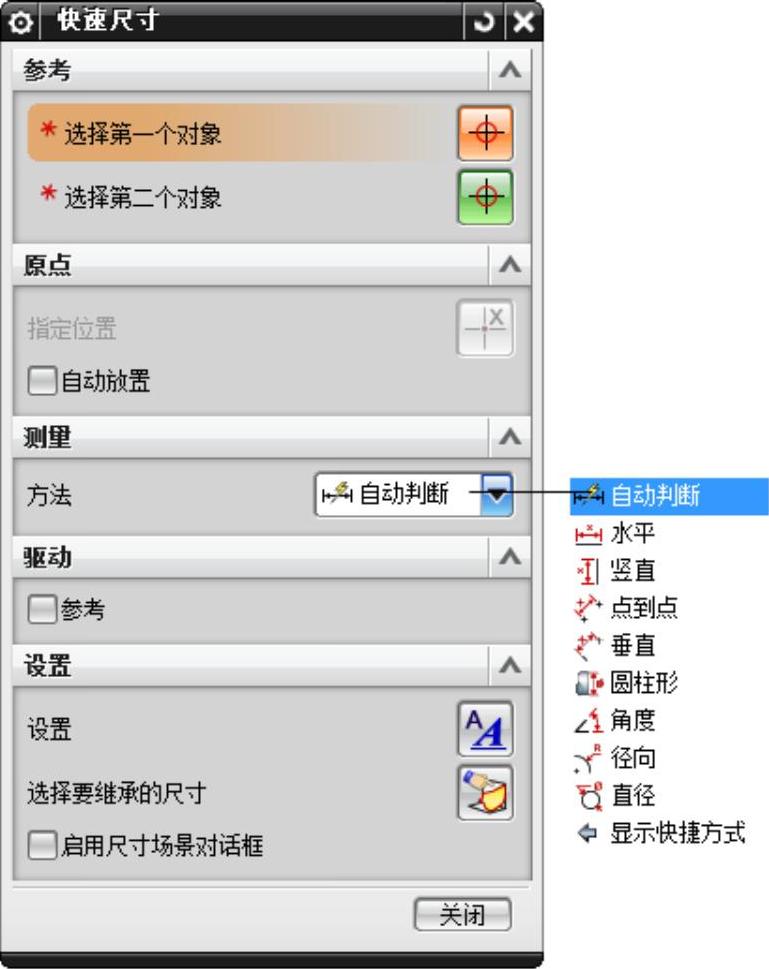

图3-32 “快速尺寸”对话框

图3-33 尺寸下拉菜单
