1.快速修剪。修剪一条或者多条曲线。选择【菜单】→【编辑】→【曲线】→【快速修剪】命令，或者单击【主页】选项卡，选择【曲线】组中的【快速修剪】图标，弹出如图3-18所示的“快速修剪”对话框，按照对话框的提示裁剪不需要的曲线。

2.快速延伸。延伸指定的对象与曲线边界相交。选择【菜单】→【编辑】→【曲线】→【快速延伸】命令，或者单击【主页】选项卡，选择【曲线】组中的【快速延伸】图标，弹出如图3-19所示的“快速延伸”对话框，按照对话框的提示延伸指定的线素与边界相交。

3.制作拐角。延伸或修剪两条曲线以制作拐角。选择【菜单】→【编辑】→【曲线】→【快速延伸】命令，或者单击【主页】选项卡，选择【曲线】组→【编辑曲线】库中的【快速延伸】图标，弹出如图3-20所示的“制作拐角”对话框，按照对话框的提示选择两条曲线制作拐角。

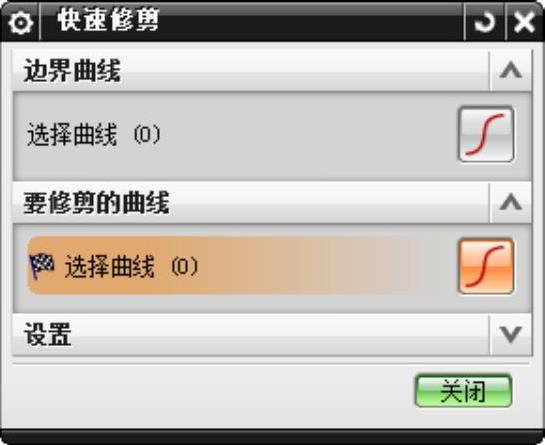

图3-18 “快速修剪”对话框

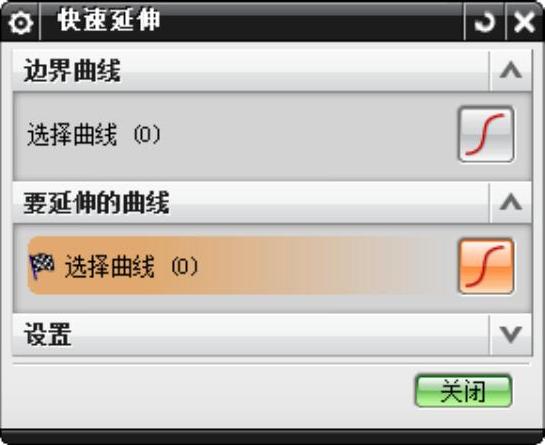

图3-19 “快速延伸”对话框

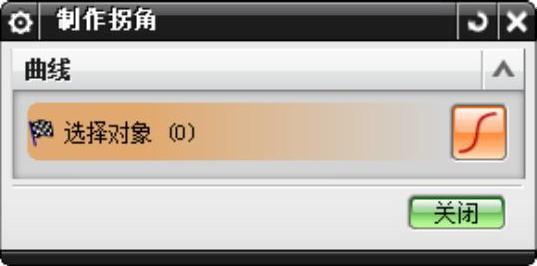

图3-20 “制作拐角”对话框

4.圆角。在两条曲线之间进行倒角，并且可以动态改变圆角半径。选择【菜单】→【插入】→【曲线】→【圆角】命令，或者单击【主页】选项卡，选择【曲线】组→【更多】库【编辑曲线】库中的【编辑圆角】图标，弹出“半径”数值输入文本框，同时系统弹出如图3-21所示的创建“圆角”对话框。

（1）修剪：在如图3-21所示的对话框中单击图标，选择“修剪”功能，表示对原线素进行裁剪或延伸；弹起该图标，表示对原线素不裁剪也不延伸。选择“修剪”创建圆角示意图如图3-22所示。

（2）取消修剪：在如图3-21所示的对话框中单击图标，选择“取消修剪”功能，表示对原线素不裁剪也不延伸。

（3）删除第三条曲线：在如图3-21所示的对话框中单击图标，表示在选择两条曲线和圆角半径后，存在第三条曲线和该圆角相切，系统在创建圆角的同时，自动删除和该圆角相切的第三条曲线。

（4）创建备选圆角：在如图3-21所示的对话框中单击图标，表示在选择两条曲线后，圆角与两曲线形成环形。

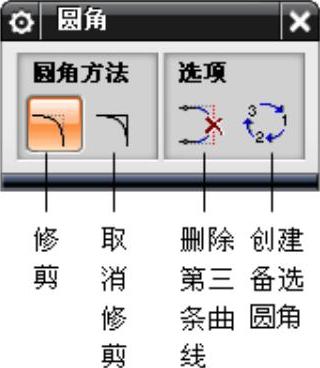

图3-21 创建“圆角”对话框

图3-22 “修剪”方式创建圆角示意图

5.镜像操作。镜像草图操作是将草图几何对象以一条直线为对称中心，将所选取的对象以这样的直线为轴进行镜像，复制成新的草图对象。镜像的对象与原对象形成一个整体，并且保持相关性。

单击【主页】选项卡，选择【曲线】组→【曲线】库中的【镜像曲线】图标，弹出如图3-23所示的“镜像曲线”对话框。

用户在进行镜像草图对象操作时，首先在对话框中选择镜像中心线按钮，并在绘制工作区中选择一条镜像中心线。然后在对话框中选择镜像几何对象按钮，并在绘图区中选择要镜像的几何对象，单击“确定”按钮，镜像草图如图3-24所示。

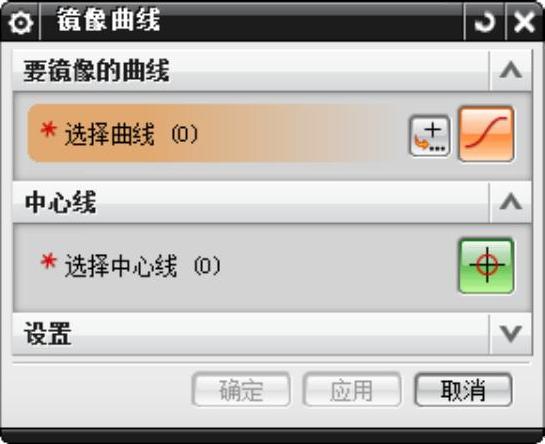

图3-23 “镜像曲线”对话框

(www.daowen.com)

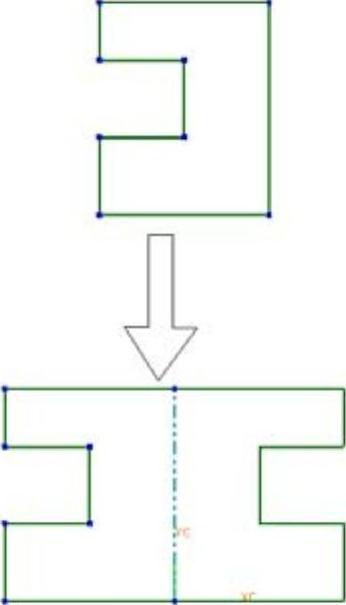

图3-24 镜像草图

6.偏置曲线。单击【主页】选项卡，选择【曲线】组→【曲线】库中的【偏置曲线】图标，系统弹出如图3-25所示“偏置曲线”对话框。在“距离”文本框中输入偏置距离，选择图中的曲线，然后单击“应用”按钮，即可完成偏置。

偏置曲线可以相关的在草图中进行偏置，并建立一偏置约束，修改原几何对象，抽取的曲线与偏置曲线都被更新，如图3-26所示。

7.投影。投影到草图功能能够将抽取的对象按垂直于草图工作平面的方向投影到草图中，使之成为草图对象。单击【主页】选项卡，选择【曲线】组→【曲线】库中的【投影曲线】图标，弹出“投影曲线”对话框，如图3-27所示。

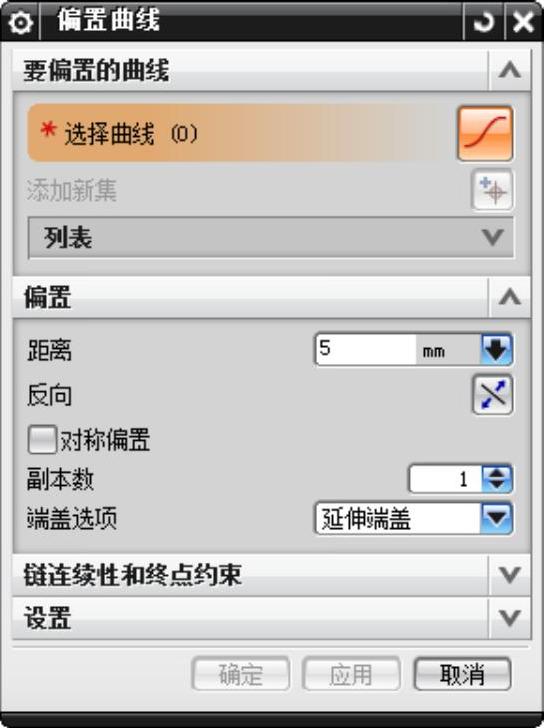

图3-25 “偏置曲线”对话框

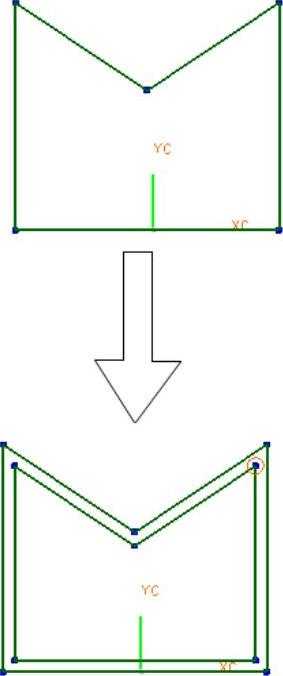

图3-26 偏置曲线图

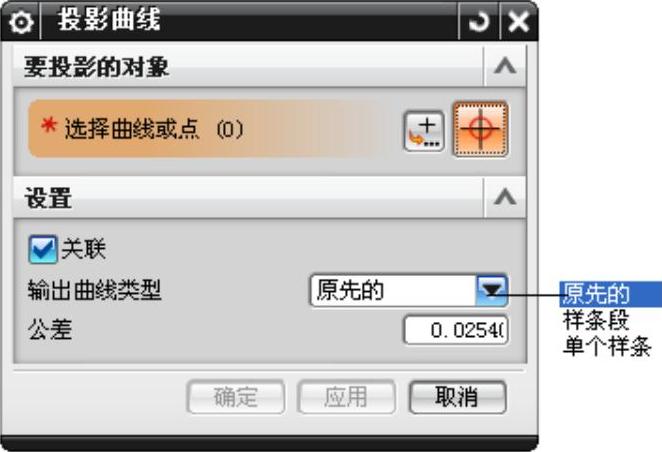

图3-27 “投影曲线”对话框

（1）关联：勾选此复选框，则将使原来的曲线和投影到草图的曲线相关联。

（2）输出曲线类型：

1）原先：加入草图的曲线和原来的曲线完全保持一致。

2）样条段：原曲线作为独立的样条段加入草图。

3）单个样条：原曲线被作为单个样条加入草图。

（3）公差：该选项决定抽取的多段曲线投影到草图工作平面后是否彼此邻接。如果它们之间的距离小于设置的公差值，则将邻接。

投影曲线是通过选择草图外部的对象建立投影的曲线或是线串，对于投影有效的对象包括曲线，边缘，表面和其他草图。这些从相关曲线投影的线串之间都可以维持对于原来几何体的相关性。

在进行该功能操作时应该注意以下几个方面：

（1）草图不能同时包含定位尺寸和投影对象。因此，在投影操作之前不能对草图进行定位操作，如果已经将草图进行了定位操作，必须将其删除。同样对于已定位的草图不能再进行投影操作。

（2）投影对象必须比草图早创建。如果要在草图生成以后建立的实体或是片体进行投影操作，可用模型导航器工具调整特征生成的顺序。

（3）采用关联的方式进行操作时，仍采用原来的关联性。如果原对象被修改，则投影曲线也会被更新。但是如果原对象进行了抑制操作，在草图平面中的投影曲线仍是可见的。

（4）如果选择实体或是片体上的表面作为投影对象，那么实际投影的是该表面的边。如果该表面的边的拓扑关系发生了改变，增加或是减少了边数，则投影后的曲线串也会做相应的改变。

（5）约束草图时，投影的曲线上串内能作为草图的约束的参考对象，但是仅有“点在曲线串上”这一约束方法对于投影的曲线串能起到约束作用。
