简化草图中的复杂曲线设计技巧

1.派生直线:选择一条或几条直线后,系统自动生成其平行线或中线或角平分线。选择【菜单】→【插入】→【来自曲线集的曲线】→【派生直线】命令,或者单击【主页】选项卡,选择【曲线】组→【曲线】库中的【派生直线】图标978-7-111-48736-4-Chapter03-27.jpg,选择“派生的线条”方式绘制直线。“派生的线条”方式绘制草图示意图如图3-13所示。

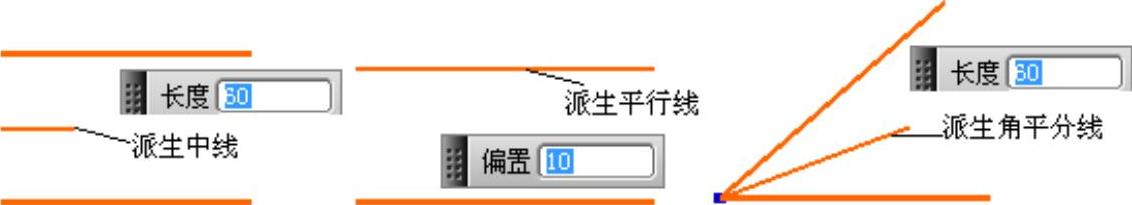

图3-13 “派生的线条”方式绘制草图

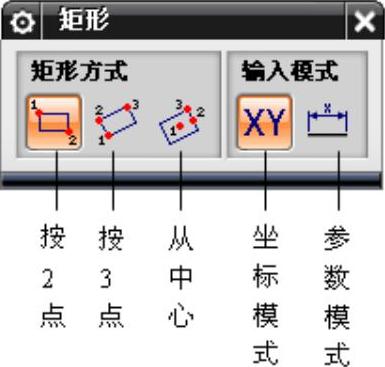

图3-14 “矩形”对话框

2.矩形:选择【菜单】→【插入】→【曲线】→【矩形】命令,或者单击【主页】选项卡,选择【曲线】组中的【矩形】图标978-7-111-48736-4-Chapter03-30.jpg,弹出创建“矩形”对话框,其中“坐标模式”和“参数模式”参数含义和“轮廓”绘图对话框中对应的参数含义相同。

(1)按2点:在如图3-14所示的对话框中,单击978-7-111-48736-4-Chapter03-31.jpg图标,选择“按2点”绘制矩形。

(2)按3点:在如图3-14所示的对话框中,单击978-7-111-48736-4-Chapter03-32.jpg图标,选择“按3点”绘制矩形。

(3)从中心:在如图3-14所示的对话框中,单击978-7-111-48736-4-Chapter03-33.jpg图标,选择“从中心”绘制矩形。

3.拟合曲线:用最小二乘拟合生成样条曲线。选择【菜单】→【插入】→【曲线】→【拟合曲线】命令,或单击【主页】选项卡,选择【曲线】组→【曲线】库中的【拟合曲线】图标978-7-111-48736-4-Chapter03-34.jpg,弹出如图3-15所示的“拟合曲线”对话框。该对话框包括“类型”“目标”“点约束”“投影”“参数化”等部分。

参数化:在如图3-15所示的对话框中的“参数化”方法列表框中提供了三种创建拟合样条曲线方法:

1)次数和段数:用于根据拟合样条曲线阶次和段数生成拟合样条曲线。如图3-15所示的对话框中选择“参数化”方法列表框中的978-7-111-48736-4-Chapter03-35.jpg,则“次数”“段数”数值输入文本框和“均匀段”复选框被激活。在文本框中输入用户所需的数值,若要均匀分段,则勾选“均匀段”复选框,创建拟合样条曲线。(www.daowen.com)

2)次数和公差:用于根据拟合样条曲线次数和公差生成拟合样条曲线。在如图3-15所示的对话框中选择“参数化”方法列表框中的978-7-111-48736-4-Chapter03-36.jpg,则“阶次”“公差”数值输入文本框被激活,在文本框中输入用户所需的数值,创建拟合样条曲线。

3)模板曲线:根据模板样条曲线,生成曲线次数及结点顺序均与模板曲线相同的拟合样条曲线。在如图3-15所示“参数化”方法列表框中的978-7-111-48736-4-Chapter03-37.jpg图标,“保持选定的模板曲线”复选框被激活,勾选该复选框表示保留所选择的模板曲线,否则移除。

4.艺术样条:用于在工作窗口定义样条曲线的各定义点来生成样条曲线。选择【菜单】→【插入】→【曲线】→【艺术样条】命令,或者单击【主页】选项卡,选择【曲线】组→【曲线】库中的【艺术样条】图标978-7-111-48736-4-Chapter03-38.jpg,弹出如图3-16所示的“艺术样条”对话框。

在如图3-16所示的“类型”列表框中包括“通过点”和“根据极点”两种方法创建艺术样条曲线。还可采用“根据极点”方法对已创建的样条曲线各个定义点进行编辑。

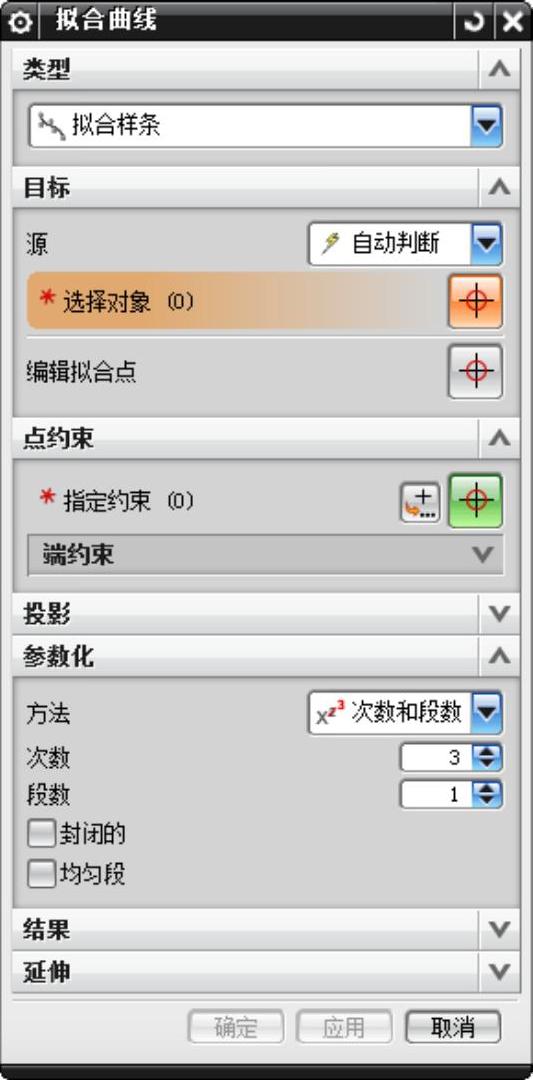

图3-15 “拟合曲线”对话框

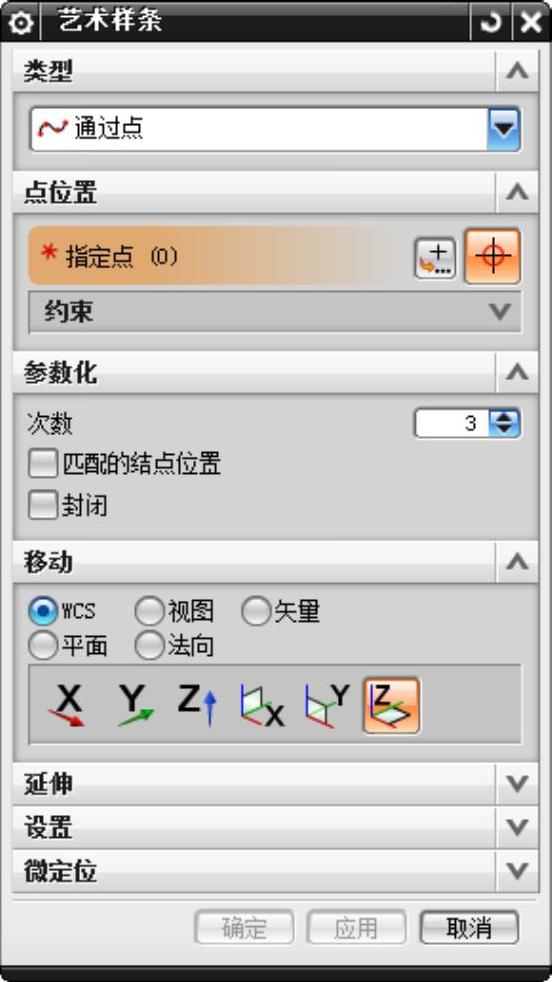

图3-16 “艺术样条”对话框

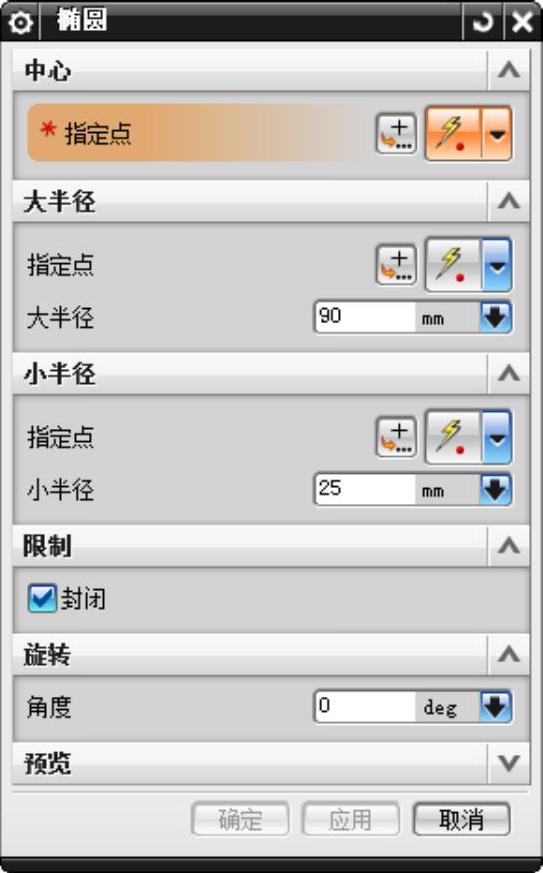

图3-17 “椭圆”对话框

5.椭圆:选择【菜单】→【插入】→【曲线】→【椭圆】命令,或者单击【主页】选项卡,选择【曲线】组→【曲线】库中的【椭圆】图标978-7-111-48736-4-Chapter03-42.jpg,定义椭圆的中心,单击“确定”按钮,弹出如图3-17所示的“椭圆”对话框。在该对话框中输入各项参数值,单击“确定”按钮,创建椭圆。
