1.轮廓：绘制单一或者连续的直线和圆弧。选择【菜单】→【插入】→【曲线】→【轮廓】命令，或者单击【主页】选项卡，选择【曲线】组中的【轮廓】图标，弹出如图3-7所示的“轮廓”绘图对话框。

（1）直线：在如图3-7所示对话框中单击图标，在视图区选择两点绘制直线。

（2）圆弧：在如图3-7所示对话框中单击图标，在视图区选择一点，输入半径，然后再在视图区选择另一点，或者根据相应约束和扫描角度绘制圆弧。

图3-7 “轮廓”绘图对话框

（3）坐标模式：在如图3-7所示对话框中单击图标，在视图区显示如图3-8所示“XC”和“YC”数值输入文本框，在文本框中输入所需数值，确定绘制点。

（4）参数模式：在如图3-7所示对话框中单击图标，在视图区显示如图3-9所示“长度”和“角度”或者“半径”数值输入文本框，在文本框中输入所需数值，拖动鼠标，在所要放置位置单击，绘制直线或者弧。和坐标模式的区别是：在数值输入文本框中输入数值后，坐标模式是确定的，而参数模式是浮动的。

图3-8 “坐标模式”数值输入文本框

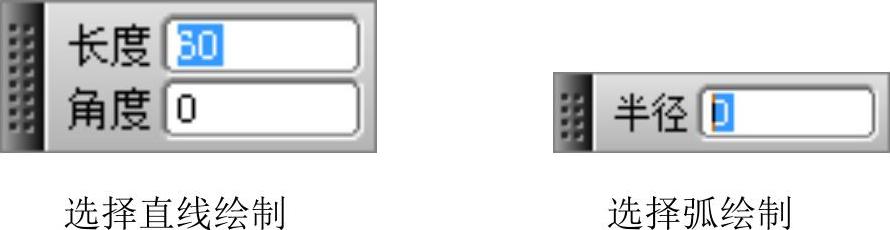

图3-9 “参数模式”数值输入文本框

2.直线：选择【菜单】→【插入】→【曲线】→【直线】命令，或者单击【主页】选项卡，选择【曲线】组中的【直线】图标，弹出如图3-10所示的“直线”绘图对话框，其各个参数含义和“配置文件”绘图对话框中对应的参数含义相同。

3.圆弧：选择【菜单】→【插入】→【曲线】→【圆弧】命令，或者单击【主页】选项卡，选择【曲线】组中的【圆弧】图标，弹出如图3-11所示的“圆弧”绘图对话框，其中“坐标模式”和“参数模式”参数含义和“轮廓”绘图对话框中对应的参数含义相同。(www.daowen.com)

（1）三点定圆弧：在如图3-11所示的对话框中单击图标，选择“三点定圆弧”方式绘制圆弧。

（2）中心和端点定圆弧：在如图3-11所示的对话框中单击图标，选择“中心和端点定圆弧”方式绘制圆弧。

4.圆：选择【菜单】→【插入】→【曲线】→【圆】命令，或者单击【主页】选项卡，选择【曲线】组→【曲线】库中的【圆】图标，弹出如图3-12所示的“圆”绘图对话框，其中“坐标模式”和“参数模式”参数含义和“轮廓”绘图对话框中对应的参数含义相同。

（1）中心和直径决定圆：在对话框中单击图标，选择“中心和直径决定圆”方式绘制圆。

（2）三点定圆：在对话框中单击图标，选择“三点定圆”方式绘制圆。

图3-10 “直线”绘图对话框

图3-11 “圆弧”绘图对话框

图3-12 “圆”绘图对话框
