如何使用投影曲线?

时间:2023-06-28 理论教育 版权反馈
【摘要】:选择→→→命令或单击选项卡,选择组中的图标,弹出如图2-44所示的“投影曲线”对话框。如果投影曲线与面上的孔或面上的边缘相交,则投影曲线会被面上的孔或边缘所裁剪。用于确定投影所在的表面或平面。图2-43 “连结曲线”对话框图2-44 “投影曲线”对话框图2-45 “镜像曲线”对话框沿矢量:该选项可沿指定矢量投影选中对象。表示原曲线保持不变,在投影面上生成与原曲线相关联的投影曲线,只要原曲线发生变化,随之投影曲线也发生变化。

如何使用投影曲线?

选择【菜单】→【插入】→【派生的曲线】→【投影】命令或单击【曲线】选项卡,选择【派生的曲线】组中的【投影曲线】图标978-7-111-48736-4-Chapter02-74.jpg,弹出如图2-44所示的“投影曲线”对话框。该对话框用于将曲线或点沿某一方向投影到现有曲面、平面或参考平面上。如果投影曲线与面上的孔或面上的边缘相交,则投影曲线会被面上的孔或边缘所裁剪。

1.要投影的曲线或点。用于确定要投影的曲线和点。

2.指定平面。用于确定投影所在的表面或平面。

3.方向。用于指定如何定义将对象投影到片体、面和平面上时所使用的方向。其下拉列表框包括:

(1)沿面的法向:该选项用于沿着面和平面的法向投影对象。

(2)朝向点:该选项可向一个指定点投影对象。对于投影的点,可以在选中点与投影点之间的直线上获得交点:

(3)朝向直线:该选项可沿垂直于一指定直线或基准轴的矢量投影对象。对于投影的点,可以在通过选中点垂直于与指定直线的直线上获得交点。

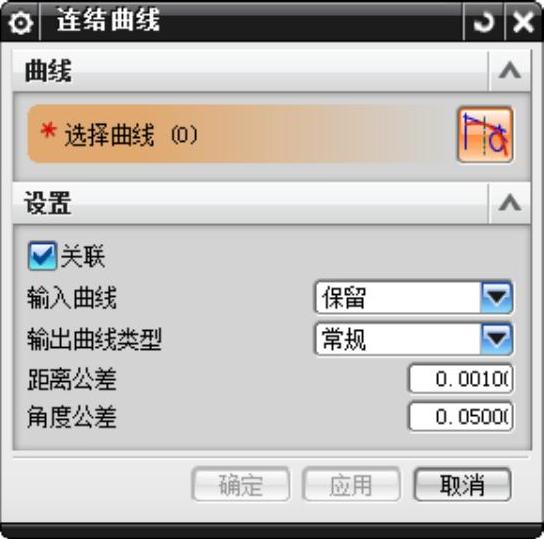

图2-43 “连结曲线”对话框(www.daowen.com)


图2-44 “投影曲线”对话框

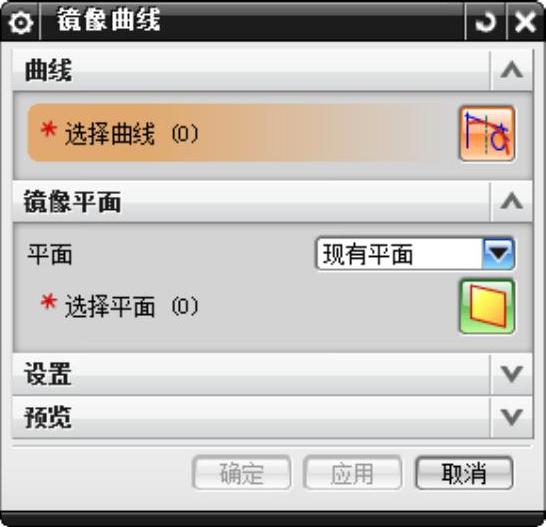

图2-45 “镜像曲线”对话框

(4)沿矢量:该选项可沿指定矢量(该矢量是通过矢量构造器定义的)投影选中对象。可以在该矢量指示的单个方向上投影曲线,或者在两个方向上(指示的方向和它的反方向)投影

(5)与矢量成角度:该选项可将选中曲线按与指定矢量成指定角度的方向投影,该矢量是使用矢量构造器定义的。根据选择的角度值(向内的角度为负值),该投影可以相对于曲线的近似形心按向外或向内的角度生成。对于点的投影,该选项不可用。

4.关联。表示原曲线保持不变,在投影面上生成与原曲线相关联的投影曲线,只要原曲线发生变化,随之投影曲线也发生变化。
