选择【菜单】→【插入】→【派生的曲线】→【抽取】命令或单击【曲线】选项卡，选择【更多】库→【派生的曲线】库中的【抽取曲线】图标，弹出如图2-36所示的“抽取曲线”对话框。该对话框用于基于一个或多个选项对象的边缘和表面生成曲线，抽取的曲线与原对象无相关性。

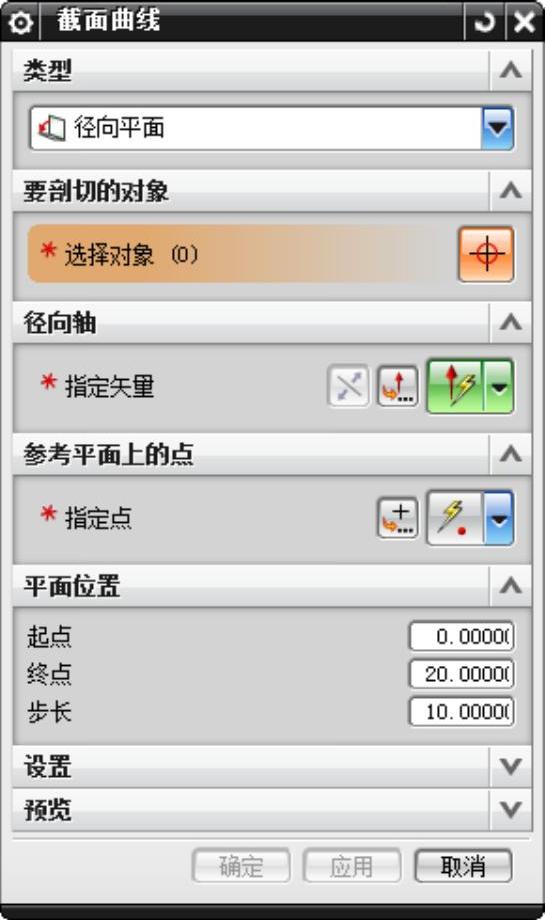

图2-34 径向平面方式

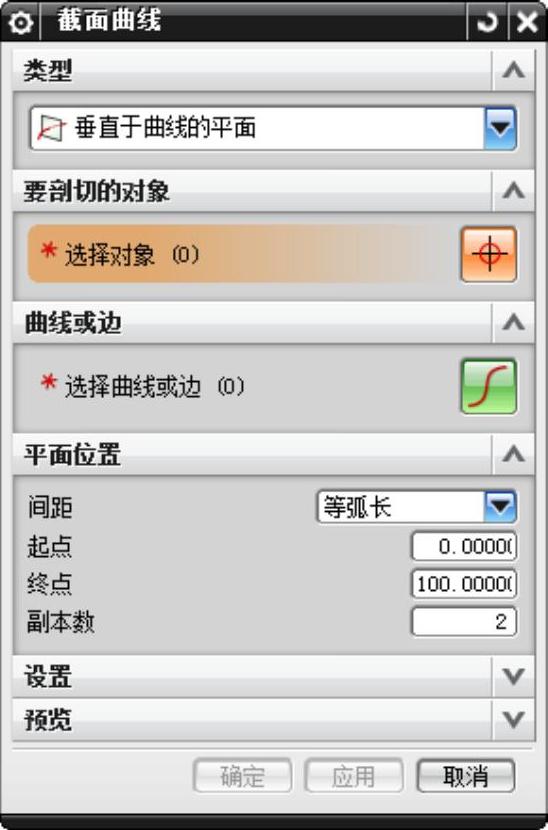

图2-35 垂直于曲线的平面方式

1.边曲线。用于抽取表面或实体的边缘，单击该按钮，弹出如图2-37所示的“单边曲线”对话框，系统提示用户选择边缘，单击“确定”按钮，抽取所选边缘。

2.轮廓曲线。用于从轮廓被设置为不可见的视图中抽取曲线，如抽取球的轮廓线。

3.完全在工作视图中。用于对视图中的所有边缘抽取曲线，此时产生的曲线将与工作视图的设置有关。

4.等斜度曲线。用于利用定义的角度产生等斜率线，单击该按钮，弹出“矢量”对话框，系统提示用户定义曲线方向，指定方向后，单击“确定”按钮，弹出如图2-38所示的“等斜线角”对话框，该对话框用于设置所要产生抽取曲线的类型及其相关参数。(www.daowen.com)

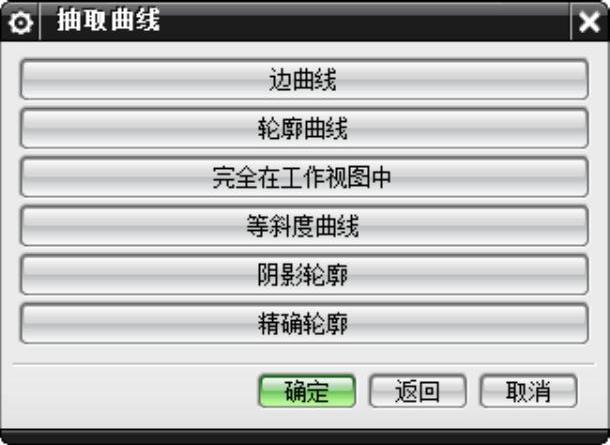

图2-36 “抽取曲线”对话框

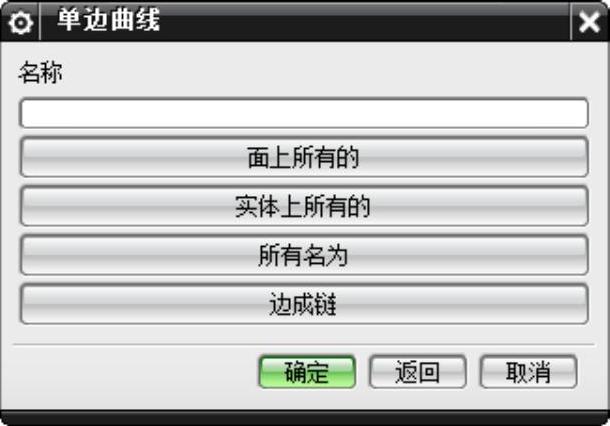

图2-37 “单边曲线”对话框

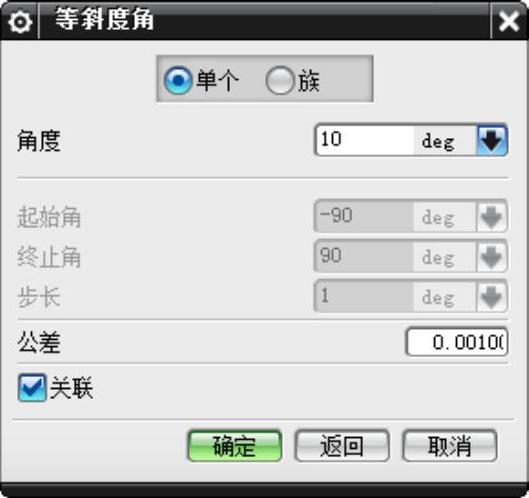

图2-38 “等斜度角”对话框

5.阴影轮廓。用于对选定对象的不可见轮廓线产生抽取曲线。

6.精确轮廓。使用可产生精确效果的3D曲线算法在工作视图中创建显示体轮廓的曲线。
