选择【菜单】→【插入】→【曲线】→【基本曲线】命令，或单击【曲线】选项卡，选择【更多】库→【基本曲线】库中的【基本曲线】图标，弹出如图2-6所示的“基本直线”对话框和如图2-7所示“跟踪条”对话框。

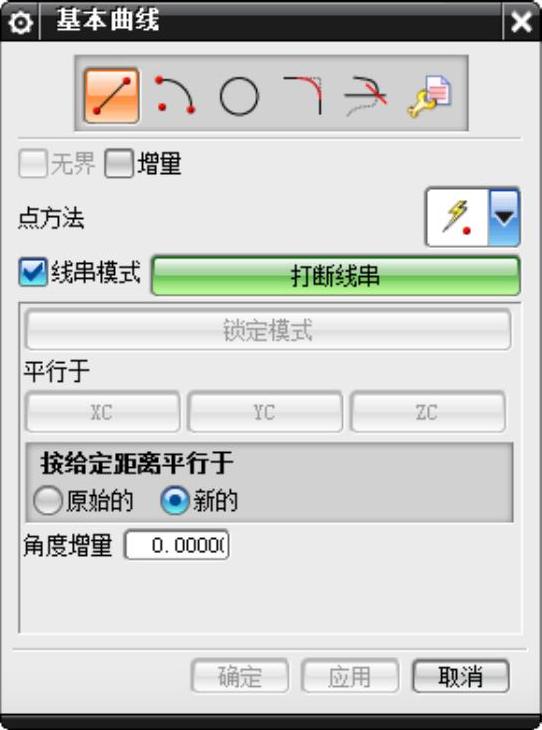

图2-6 “基本直线”对话框

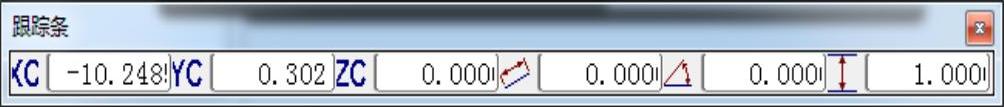

图2-7 “跟踪条”对话框

1.直线

（1）无界：勾选该复选框，绘制一条无界直线，去掉“线串模式”勾选，该选项被激活。

（2）增量：用于以增量形式绘制直线，给定起点后，可以直接在图形工作区指定结束点，也可以在“跟踪条”对话框中输入结束点相对于起点的增量。

（3）点方法：通过下拉列表框设置点的选择方式。

（4）线串模式：勾选该复选框，绘制连续曲线，直到单击“打断线串”按钮为止。

（5）锁定模式：在画一条与图形工作区中的已有直线相关的直线时，由于涉及对其他几何对象的操作，锁定模式记住开始选择对象的关系，随后可以选择其他直线。

（6）平行于：用来绘制平行于“XC”轴、“YC”轴和“ZC”轴的平行线。

（7）按给定距离平行：用来绘制多条平行线。其包括：

●原始的：表示生成的平行线始终是相对于用户选定曲线，通常只能生成一条平行线。

●新的：表示生成的平行线始终是相对于在它前一步生成的平行线，通常用来生成多条等距离的平行线。

2.圆弧。单击图标，得到如图2-8所示的“基本曲线”对话框和如图2-9所示的“跟踪栏”对话框。

（1）整圆：勾选该复选框，用于绘制一个整圆。

（2）备选解：在画弧过程中确定大圆弧或小圆弧。

（3）创建方法：通过“起点，终点和圆弧上的点”和“中心点，起点，终点”两种方法创建圆弧。(www.daowen.com)

其他参数含义和如图2-6所示对话框中的含义相同。

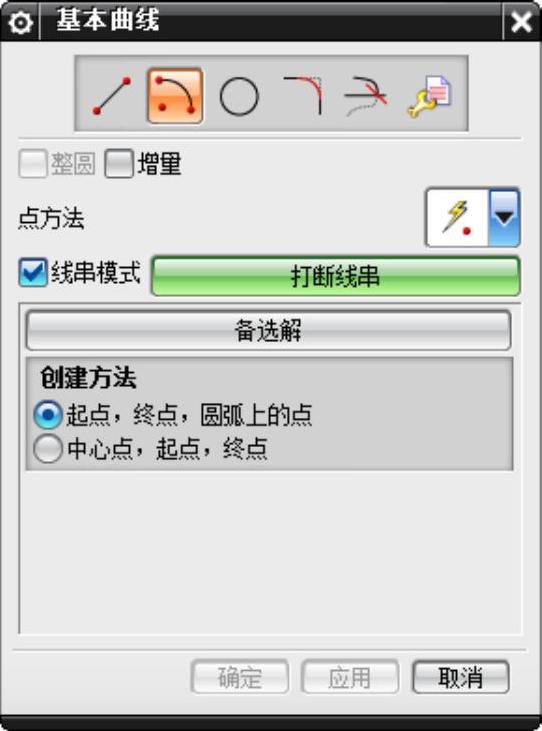

图2-8 “基本曲线”对话框

图2-9 “跟踪条”对话框

3.圆。单击图标，得到如图2-10所示的“基本曲线”对话框和“跟踪条”对话框。

（1）绘制圆的方法：先指定圆心，然后指定半径或直径来绘制圆。

（2）多个位置：当在图形工作区绘制了一个圆后，勾选该复选框，在图形工作区输入圆心后生成与已绘制圆同样大小的圆。

4.圆角。在如图2-10所示的对话框中单击图标，弹出如图2-11所示的“曲线倒圆”对话框。曲线倒圆方法有：

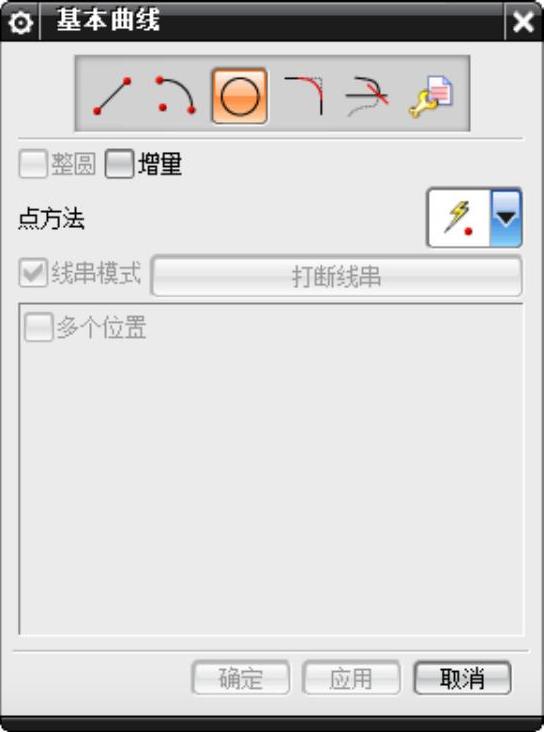

图2-10 “基本曲线”对话框

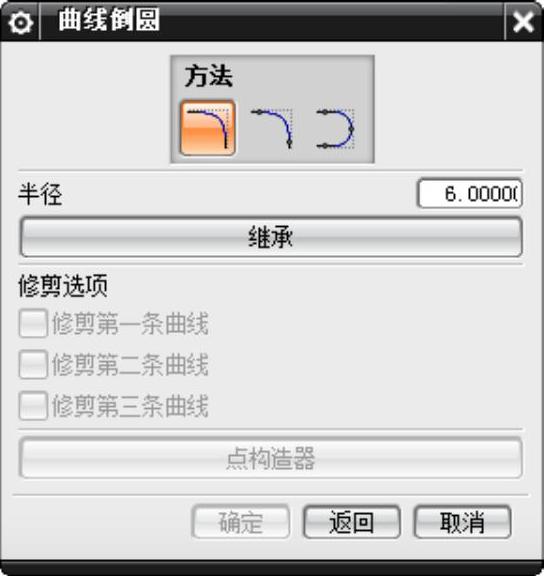

图2-11 “曲线倒圆”对话框

（1）简单圆角：只能用于对直线的倒圆，其创建步骤如下：

●在如图2-11所示的对话框中的“半径”数值输入栏输入用户所需的数值，或单击“继承”按钮，在图形工作区选择已存在圆弧，则倒圆的半径和所选圆弧的半径相同。

●标左键单击两条直线的倒角处，鼠标单击点决定倒角的位置，生成倒角并同时修剪直线。

（2）2曲线圆角：不仅可以对直线倒圆，也可以对曲线倒圆，圆弧按照选择曲线的顺序逆时针产生圆弧，在生成圆弧时，用户也可以选项“裁剪选项”来决定在倒圆角时是否裁剪曲线。

（3）3曲线圆角：同2曲线圆角一样，圆弧按照选择曲线的顺序逆时针产生圆弧，不同的是不需用户输入倒圆半径，系统自动计算半径值。
