绘制直线和圆弧:类型和设置

绘制直线的方式主要有三种:一是选择【菜单】→【插入】→【曲线】→【直线】命令;二是选择【菜单】→【插入】→【曲线】→【直线和圆弧】命令,选择用户所需的选项;三是选择【菜单】→【插入】→【曲线】→【基本曲线】命令。同样,圆弧的绘制也存在着类似的三种方式。本节介绍第一种方式。

1.直线。选择【菜单】→【插入】→【曲线】→【直线】命令或单击【主页】选项卡,选择【直接草图】组→【草图曲线】库中的【直线】图标978-7-111-48736-4-Chapter02-7.jpg,打开如图2-4所示的“直线”对话框。

(1)起点:用于设置直线的起点形式。

(2)终点或方向:用于设置直线的终点形式和方向。

(3)支持平面:用于设置直线平面的形式,包括“自动平面”、“锁定平面”和“选择平面”三种方式。

(4)限制:用于设置直线的点的起始位置和结束位置,有“值”、“在点上”和“直至选定对象”三种限制方式。

(5)关联:勾选该复选框,可设置直线之间是否关联。

2.圆弧。选择【菜单】→【插入】→【曲线】→【圆弧/圆】命令或单击【主页】选项卡,选择【直接草图】组→【草图曲线】库中的【圆弧/圆】图标978-7-111-48736-4-Chapter02-8.jpg,打开如图2-5所示的“圆弧/圆”对话框。(www.daowen.com)


图2-4 “直线”对话框

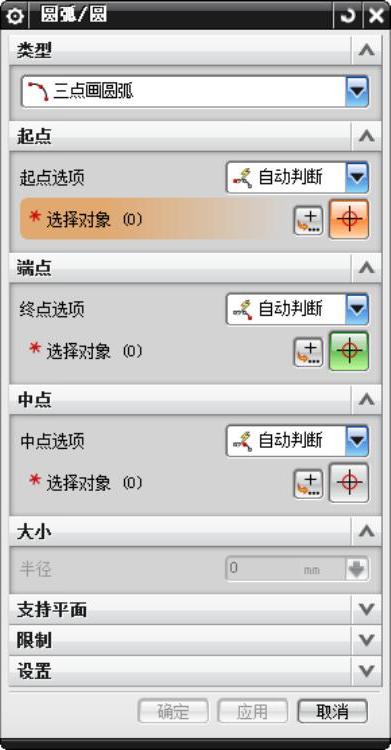

图2-5 “圆弧/圆”对话框

圆弧/圆的绘制类型包括“三点画圆弧”和“从中心开始的圆弧/圆”两种类型。

其他参数含义和“直线”对话框对应部分相同。
