选择【菜单】→【首选项】→【草图】命令，弹出如图1-38所示的“草图首选项”对话框。该对话框包括“草图设置”“会话设置”和“部件设置”三个选项卡。

1.草图设置。在“草图首选项”对话框中选中“草图设置”选项卡，显示相应的参数设置内容，如图1-38所示。

（1）尺寸标签：用于设置尺寸的文本内容，其下拉列表框中包含：

1）表达式：用于设置用尺寸表达式作为尺寸文本内容。

2）名称：用于设置用尺寸表达式的名称作为尺寸文本内容。

3）值：用于设置用尺寸表达式的值作为尺寸文本内容。

（2）屏幕上固定文本高度：用于设置固定尺寸文本的高度。

2.会话设置。在“草图首选项”对话框中选中“会话设置”选项卡，显示设置参数，如图1-39所示。

（1）捕捉角：用于设置捕捉角度，它用来控制不采取捕捉方式绘制直线时是否自动为水平或垂直直线。如果所画直线与草图工作平面XC轴或YC轴的夹角小于或等于该参数值，则所画直线会自动为水平或垂直直线。

（2）显示自由度箭头：该复选框用于控制自由箭头的显示状态。勾选该复选框，则草图中未约束的自由度会用箭头显示出来。(www.daowen.com)

（3）更改视图方位：该复选框用于控制草图退出激活状态时，工作视图是否回到原来的方向。

（4）保持图层状态：该复选框用于控制工作层状态。当草图激活后，它所在的工作层自动称为当前工作层。勾选该复选框，当草图退出激活状态时，草图工作层会回到激活前的工作层。

3.部件设置。在“草图首选项”对话框中选中“部件设置”选项卡，显示相应的参数设置内容，如图1-40所示。该对话框用于设置“曲线”“尺寸”等草图对象的颜色。

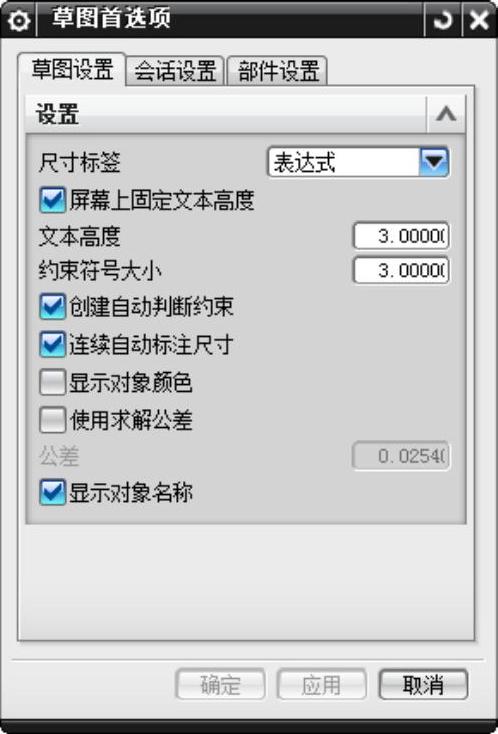

图1-38 “草图首选项”对话框

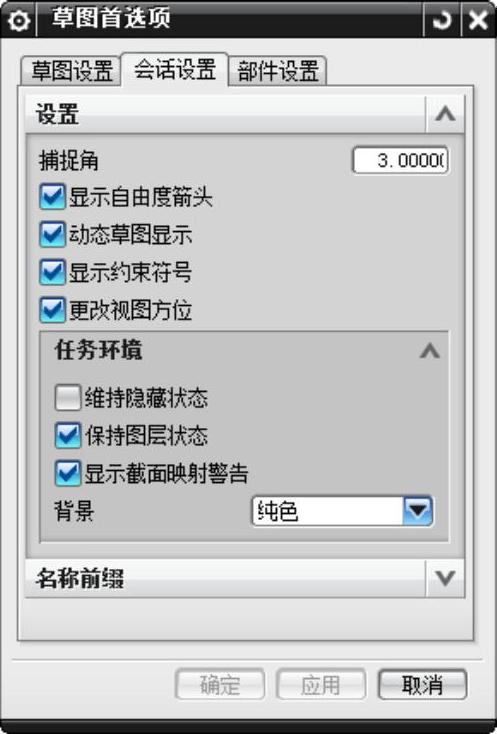

图1-39 “会话设置”选项卡

图1-40 “部件设置”选项卡
