1.6.2 坐标系的概念说明

选择【菜单】→【格式】→【WCS】→【定向】命令,该命令用于定义一个新的坐标系,如图1-37所示。

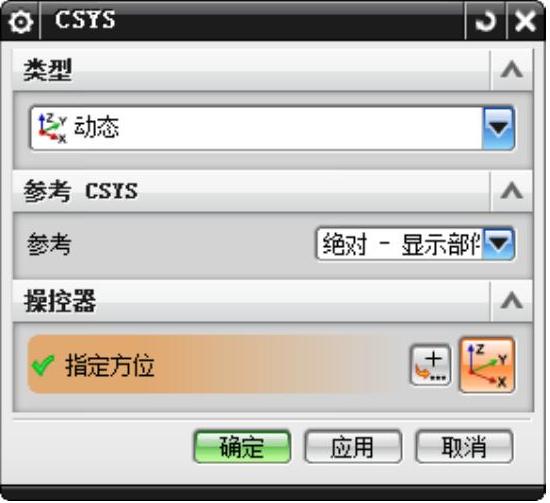

图1-37 “CSYS”对话框

1.978-7-111-48736-4-Chapter01-48.jpg自动判断:该方式通过选择的对象或输入X、Y、Z坐标轴方向的偏置值来定义一个坐标系。

2.978-7-111-48736-4-Chapter01-49.jpg原点、X点、Y点:该方式利用点创建功能先后指定3个点来定义一个坐标系。这3点分别是原点、X轴上的点和Y轴上的点,第一点为原点,第一点和第二点的方向为X轴的正向,第一与第三点的方向为Y轴方向,再由X到Y按右手定则来定Z轴正向。

3.978-7-111-48736-4-Chapter01-50.jpgX轴,Y轴:该方式利用矢量创建的功能选择或定义两个矢量来创建坐标系.

4.978-7-111-48736-4-Chapter01-51.jpgX轴、Y轴、原点:该方式先利用点创建功能指定一个点为原点,而后利用矢量创建功能创建两矢量坐标,从而定义坐标系。

5.978-7-111-48736-4-Chapter01-52.jpgZ轴、X点:该方式先利用矢量创建功能选择或定义一个矢量,再利用点创建功能指定一个点,来定义一个坐标系。其中,X轴正向为沿点和定义矢量的垂线指向定义点的方向,Y轴则由Z、X依据右手定则导出。

6.978-7-111-48736-4-Chapter01-53.jpg对象的CSYS:该方式由选择的平面曲线、平面或实体的坐标系来定义一个新的坐标系,XOY平面为选择对象所在的平面。(www.daowen.com)

7.978-7-111-48736-4-Chapter01-54.jpg点、垂直于曲线:该方式利用所选曲线的切线和一个指定点的方法创建一个坐标系。曲线的切线方向即为Z轴矢量,X轴方向为沿点到切线的垂线指向点的方向,Y轴正向由自Z轴至X轴矢量按右手定则来确定,切点即为原点。

8.978-7-111-48736-4-Chapter01-55.jpg平面和矢量:该方式通过先后选择一个平面和一矢量来定义一个坐标系。其中X轴为平面的法矢,Y轴为指定矢量在平面上的投影,原点为指定矢量与平面的交点。

9.978-7-111-48736-4-Chapter01-56.jpg三平面:该方式通过先后选择三个平面来定义一个坐标系。三个平面的交点为原点,第一个平面的法向为X轴,Y、Z以此类推。

10.978-7-111-48736-4-Chapter01-57.jpg偏置CSYS:该方式通过输入X、Y、Z坐标轴方向相对于选择坐标系的偏距来定义一个新的坐标系。

11.978-7-111-48736-4-Chapter01-58.jpg当前视图的CSYS:该方式用当前视图定义一个新的坐标系。XOY平面为当前视图所在平面。

注意

用户如果不太熟悉上述操作,可以直接选择“自动判断”模式,系统会依据当前情况作出创建坐标系的判断。
