大家都知道，按钮一般都有一组常开触点和一组常闭触点，若将按钮的一组常闭触点相互串联在对方线圈回路中组成正反转互锁电路，是一种最简单的互锁方法。

图2-32所示为只有按钮互锁的可逆点动控制电路。

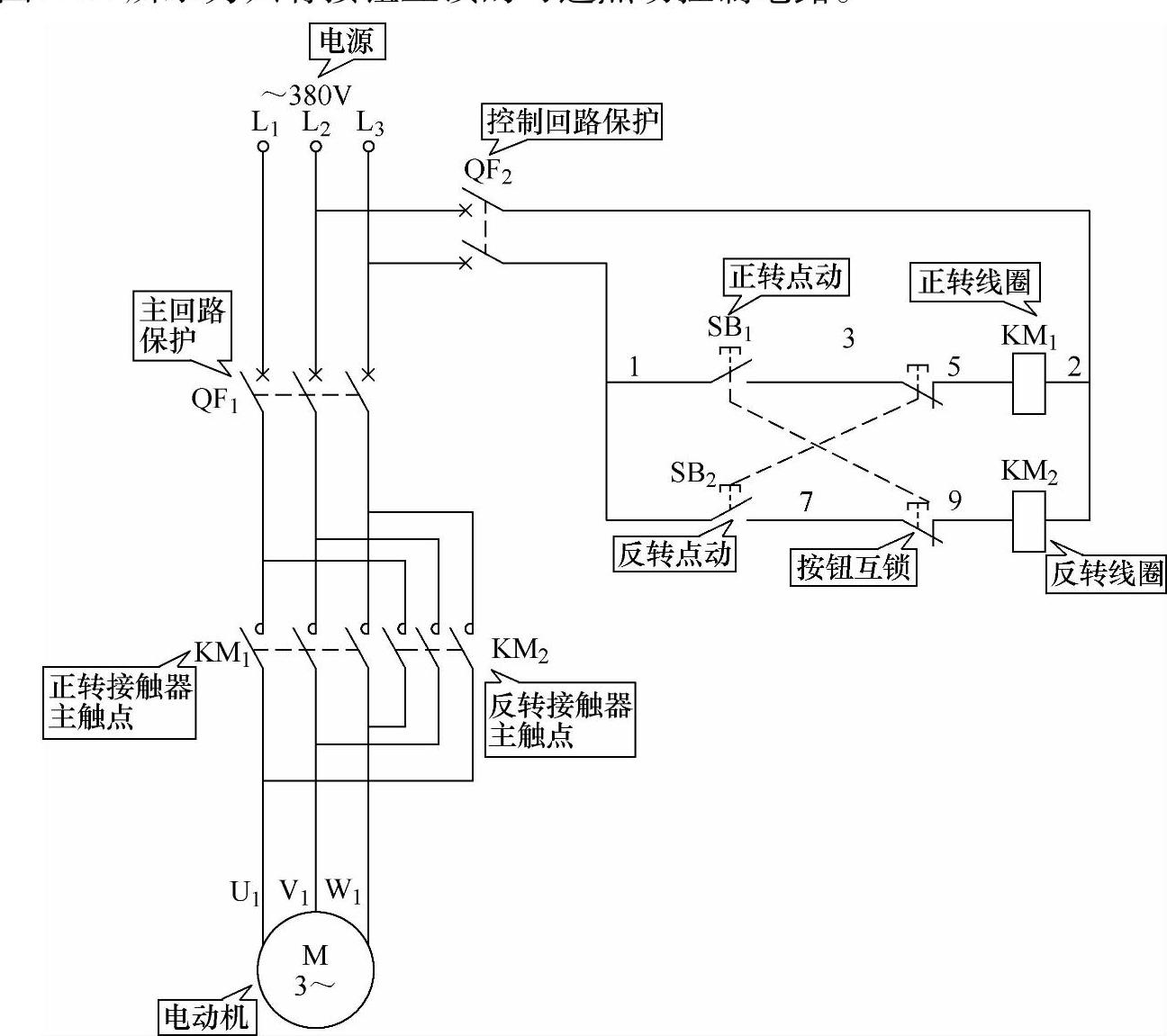

图2-32 只有按钮互锁的可逆点动控制电路

从图2-32中可以看出，本电路也只有按钮常闭触点互锁，电路不太完善，但可以使用。(www.daowen.com)

正转点动时，按下正转点动按钮SB₁，SB₁串联在对方反转交流接触器KM₂线圈回路中作为互锁保护的常闭触点先断开，切断了反转接触器KM₂线圈回路电源，使其不能得电吸合（起到互锁保护作用）；另外，SB₁另一组常开触点再闭合（无论按钮还是交流接触器、中间继电器触点动作时均为先断开常闭触点，然后再闭合常开触点），此时，交流接触器KM₁线圈得电吸合，其三相主触点闭合，电动机得电正转工作，松开SB₁，KM₁线圈失电释放其主触点断开，电动机失电停止转动。反转点动时，按下反转点动按钮SB₂，SB₂串联在对方正转交流接触器KM₁线圈回路中作为互锁保护的常闭触点先断开，切断了正转接触器KM₁线圈回路电源，使其不能得电吸合（起到互锁保护作用）；另外，SB₂另一组常开触点再闭合，此时，交流接触器KM₂线圈得电吸合，其三相主触点闭合（该交流接触器已倒相了，即相序改变了），电动机得电反转工作；松开SB₂，KM₂线圈失电释放，其主触点断开，电动机失电停止转动。

按动按钮SB₁、SB₂的时间，就是电动机正转、反转运转的时间。

特别注意：该电路倘若出现任意一只交流接触器主触点熔焊时，而误按动按钮使另一只交流接触器也吸合造成两相电源短路问题，请读者在应用中加以注意，确保安全。
