电动机间歇运转电路应用很广泛,其控制电路如图2-27所示。在很多机床加工、农业机械以及液压传动系统中得到广泛应用。

顾名思义,说穿了就是设备工作一会儿再停止一段时间,然后再运转一会儿再停止一段时间,如此重复工作下去。如机床设备上的自动间歇润滑控制系统。

需工作时,合上转换开关SA后,此时电动机不会起动运转,其原因是时间继电器KT1延时时间未到仍处于断开状态,交流接触器KM线圈得不到控制电源而不能工作。

当时间继电器KT1延时时间(设定时间,此时间就是电动机的停止时间,即间歇时间)到达时,KT1延时闭合的常开触点闭合,此时,交流接触器KM和另一只时间继电器KT2线圈同时得电吸合工作,KM三相主触点闭合,电动机得电运转工作。

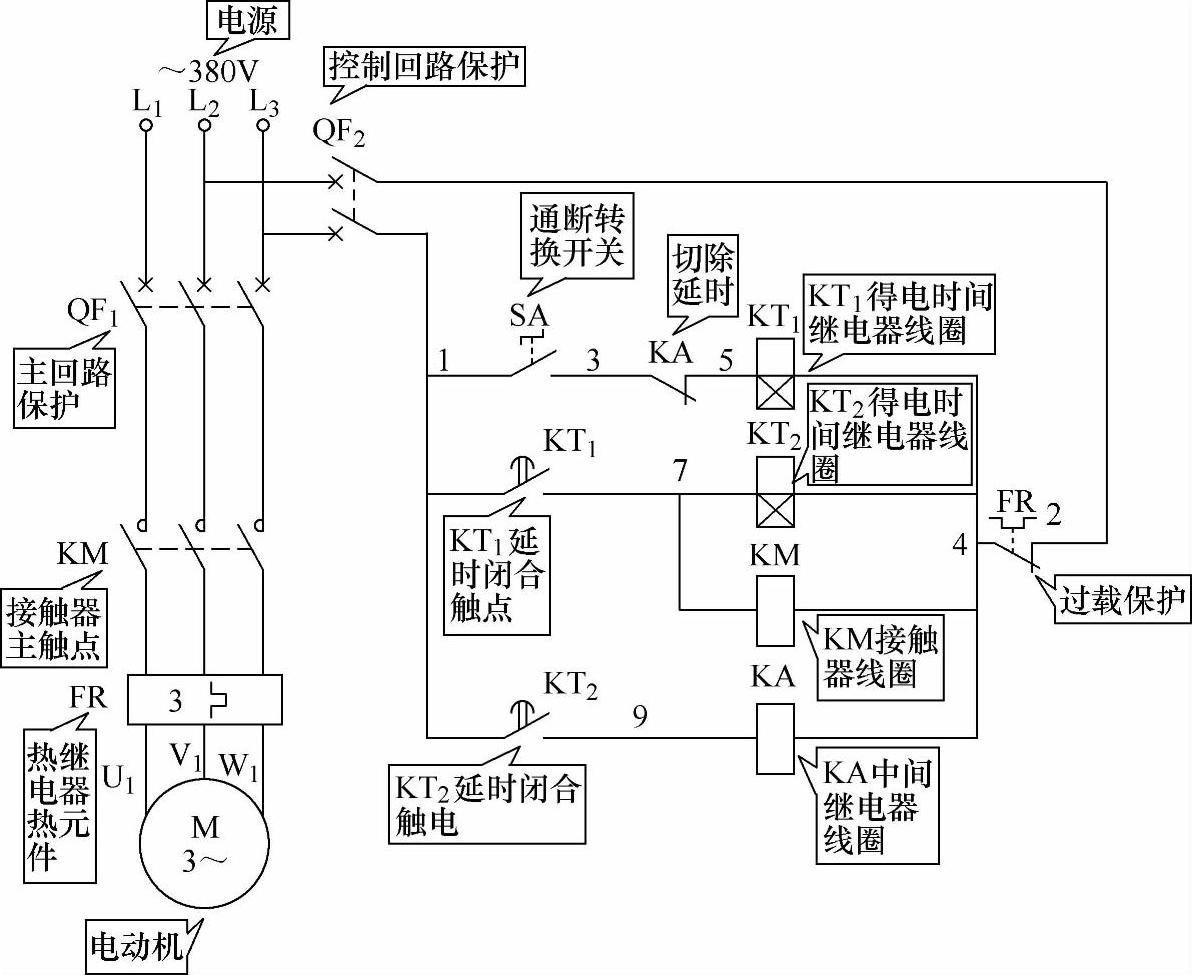

图2-27 电动机间歇运转控制电路(一)

而KT2时间继电器又开始延时(此时间就是电动机的运转时间),经KT2延时时间后,KT2延时闭合的常开触点闭合,中间继电器KA线圈得电吸合,KA串联在时间继电器KT1线圈回路中的常闭触点断开,切断了时间继电器KT1线圈回路电源,KT1线圈断电释放,交流接触器KM以及时间继电器KT2线圈均断电释放,中间继电器线圈也因KT2恢复常开而断电释放,电路恢复原始状态,KM三相主触点断开,电动机失电停止工作。

如此重复完成间歇运行。

该电路中时间继电器KT1、KT2为得电延时时间继电器,其延时时间可根据实际需要分别调整。
