单按钮控制电动机起停电路优化方案

时间:2023-06-28 理论教育 版权反馈
【摘要】:单按钮控制电动机起停电路如图2-24所示。图2-24 单按钮控制电动机起停电路(二)起动时,奇次按下按钮SB不放手,其常开触点(1-3)闭合,接通中间继电器KA2线圈回路电源,KA2线圈得电吸合,KA2的两组常闭触点均断开,KA2的两组常开触点均闭合,此时交流接触器KM线圈得电吸合,KM的两组常开触点均闭合,其中KM的一组常开触点(1-5)闭合将KM线圈回路自锁了起来,KM三相主触点闭合,电动机得电起动运转。

单按钮控制电动机起停电路优化方案

按钮控制电动机起停电路如图2-24所示。

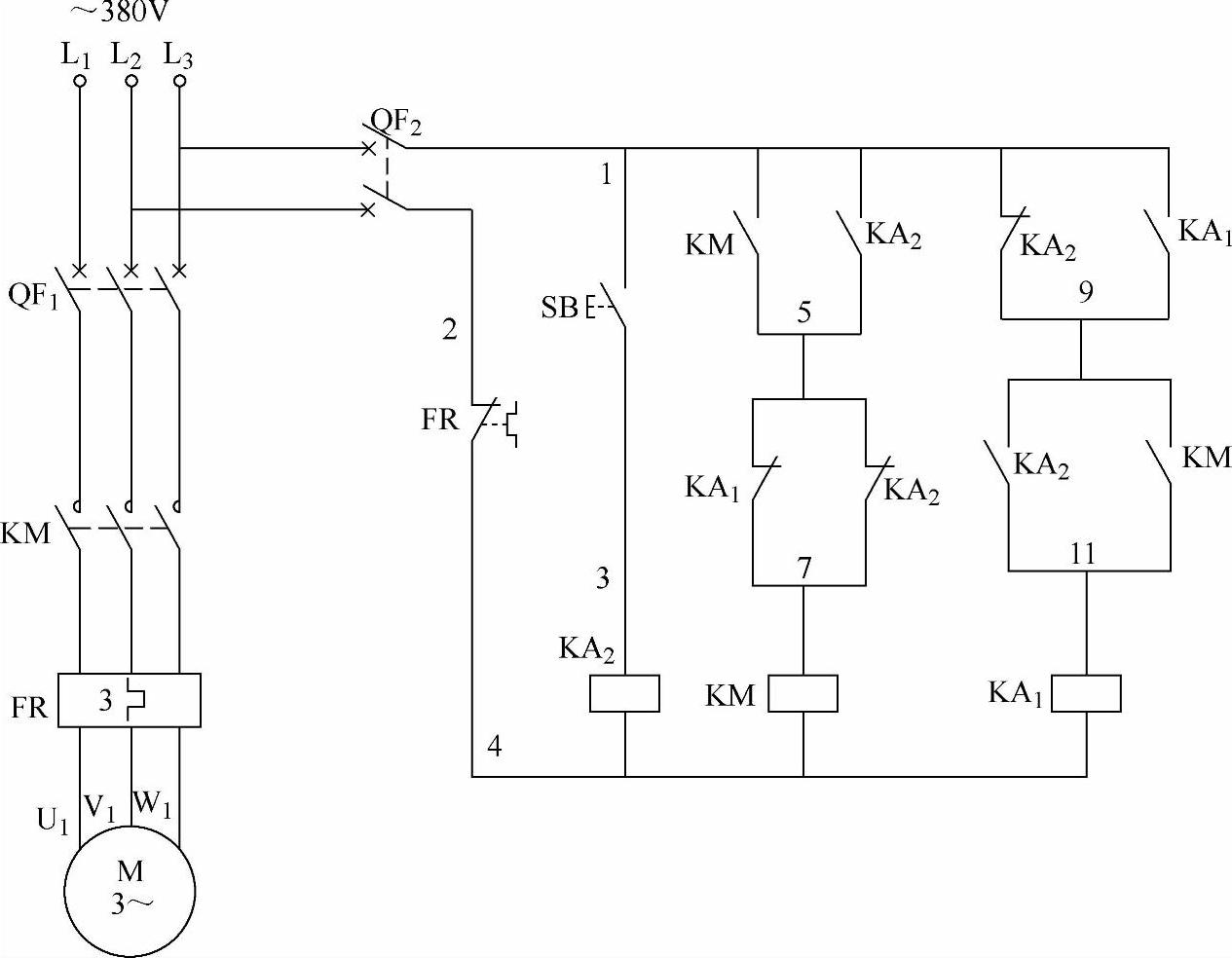

图2-24 单按钮控制电动机起停电路(二)

起动时,奇次按下按钮SB不放手,其常开触点(1-3)闭合,接通中间继电器KA2线圈回路电源,KA2线圈得电吸合,KA2的两组常闭触点(5-7、1-9)均断开,KA2的两组常开触点(1-5、9-11)均闭合,此时交流接触器KM线圈得电吸合,KM的两组常开触点(1-5、9-11)均闭合,其中KM的一组常开触点(1-5)闭合将KM线圈回路自锁了起来,KM三相主触点闭合,电动机得电起动运转。松开按钮SB后,其常开触点(1-3)断开,中间继电器KA2线圈断电释放,其所有触点恢复原始状态。在松开按钮SB后,中间继电器KA1线圈在KA2常闭触点(1-9)和已闭合的KM辅助常开触点(9-11)的作用下得电吸合且KA1常开触点(1-9)闭合自锁,KA1常闭触点(5-7)断开,为偶次按下按钮SB时,停止电动机做准备。(www.daowen.com)

停止时,偶次按下按钮SB不放手,其常开触点(1-3)闭合,接通中间继电器KA2线圈回路电源,KA2线圈得电吸合,KA2的两组常闭触点(5-7、1-9)均断开,KA2的两组常开触点(1-5、9-11)均闭合(注意,此时闭合无效),此时,KA2的的一组常闭触点(5-7)断开,切断了交流接触器KM线圈回路电源,KM线圈断电释放,KM三相主触点断开,电动机失电停止运转。同时KM串联在KA1线圈回路中的辅助常开触点(9-11)断开,为松开按钮SB时,切除中间继电器KA1线圈回路电源做准备。松开按钮SB后,中间继电器KA2线圈断电释放,KA2所有触点恢复原始状态,KA2的一组常开触点(9-11)断开,切断中间继电器KA1线圈回路电源,KA1线圈断电释放,KA1的所有触点恢复原始状态,为奇次起动做准备。

至此,完成对电动机进行奇次起动、偶次停止控制。
