高互锁性正反转启停控制电路设计

时间:2023-06-28 理论教育 版权反馈
【摘要】:它的特点是无论正转还是反转起动运转后,欲需改变方向,可直接对相反转向起动按钮进行操作,但有所不同的是,在按下相反转向起动按钮后则必须延时,方可允许起动操作。这样,可防止电动机换向时由于时间极短造成相间弧光短路事故发生。图2-22 互锁程度极高的正反转起动、停止控制电路正转起动时,按下正转起动按钮SB2,其常闭触点断开,起按钮常闭触点互锁作用。

高互锁性正反转启停控制电路设计

本电路除了具有按钮常闭触点(5-7、13-15)、接触器辅助常闭触点(7-9、15-17)双重互锁外,还增加一个失电延时闭合的常闭触点(9-11、17-19)互锁保护,如图2-22所示。它的特点是无论正转还是反转起动运转后,欲需改变方向,可直接对相反转向起动按钮进行操作,但有所不同的是,在按下相反转向起动按钮后则必须延时(1~3s),方可允许起动操作。这样,可防止电动机换向时由于时间极短造成相间弧光短路事故发生。

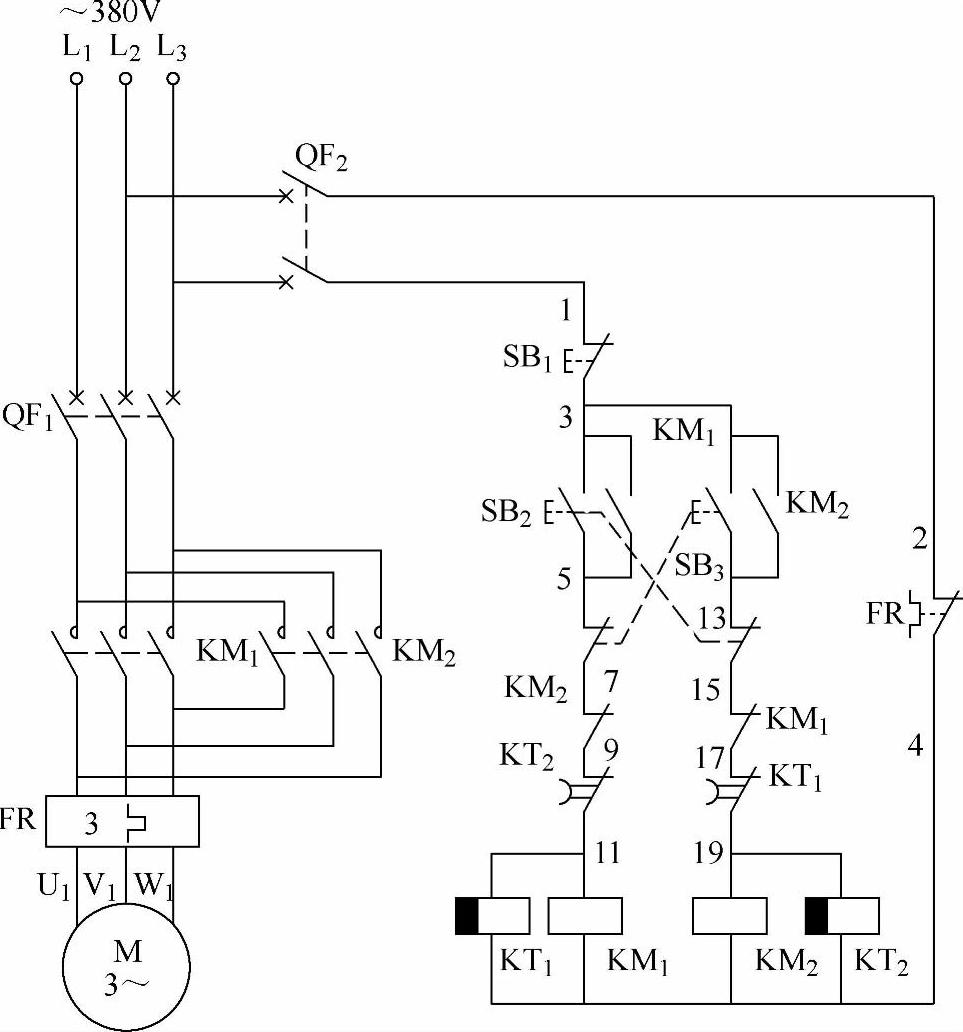

图2-22 互锁程度极高的正反转起动、停止控制电路(www.daowen.com)

正转起动时,按下正转起动按钮SB2,其常闭触点(13-15)断开,起按钮常闭触点互锁作用。其常开触点(3-5)闭合,接通正转交流接触器KM1、失电延时时间继电器KT1线圈回路电源且KT1开始延时,KM1、KT1线圈得电吸合,且KM1辅助常开触点(3-5)闭合自锁;KM1辅助常闭触点(15-17)断开,起接触器常闭触点互锁作用;KT1失电延时闭合的常闭触点(17-19)立即断开,起失电延时闭合的常闭触点互锁作用。与此同时,KM1三相主触点闭合,电动机得电正转起动运转。

倘若电动机正转起动运转后,欲需进行反转起动操作,则按住反转起动按钮SB3不放手(待电动机反转起动运转后松开),其常闭触点(5-7)断开,切断交流接触器KM1和失电延时时间继电器KT1线圈回路电源,KM1、KT1线圈断电释放,KT1开始延时;KM1辅助常开触点(3-5)断开,解除自锁;KM1三相主触点断开,电动机失电正转停止运转;KM1辅助常闭触点(15-17)闭合,解除互锁;经KT1一段时间(1~3s)延时后,KT1失电延时闭合的常闭触点(17-19)恢复常闭状态,解除互锁,以延长其正、反转起动转换操作时间。此时,SB3的常开触点(3-13)闭合,接通反转交流接触器KM2和失电延时时间继电器KT2线圈回路电源且KT2开始延时,KM2线圈得电吸合,KM2辅助常开触点(3-13)闭合自锁;KM2辅助常闭触点(7-9)断开,起接触器常闭触点互锁作用;KT2失电延时闭合的常闭触点(9-11)立即断开,起失电延时闭合的常闭触点互锁作用。与此同时,KM2三相主触点闭合,电动机得电反转起动运转。
