有些工艺要求特殊的生产设备，要求电动机在电网出现短暂停电又恢复供电时能快速自动地将生产设备重新起动起来。在很重要的需连续作业而不能停转的场合，如玻璃厂玻璃液窑，若电网停电时间较长，超出了玻璃液的凝固时间，势必造成产品报废！若在此玻璃液容许的再起动时间内将设备及时起动起来，即可使设备能继续进行再生产。

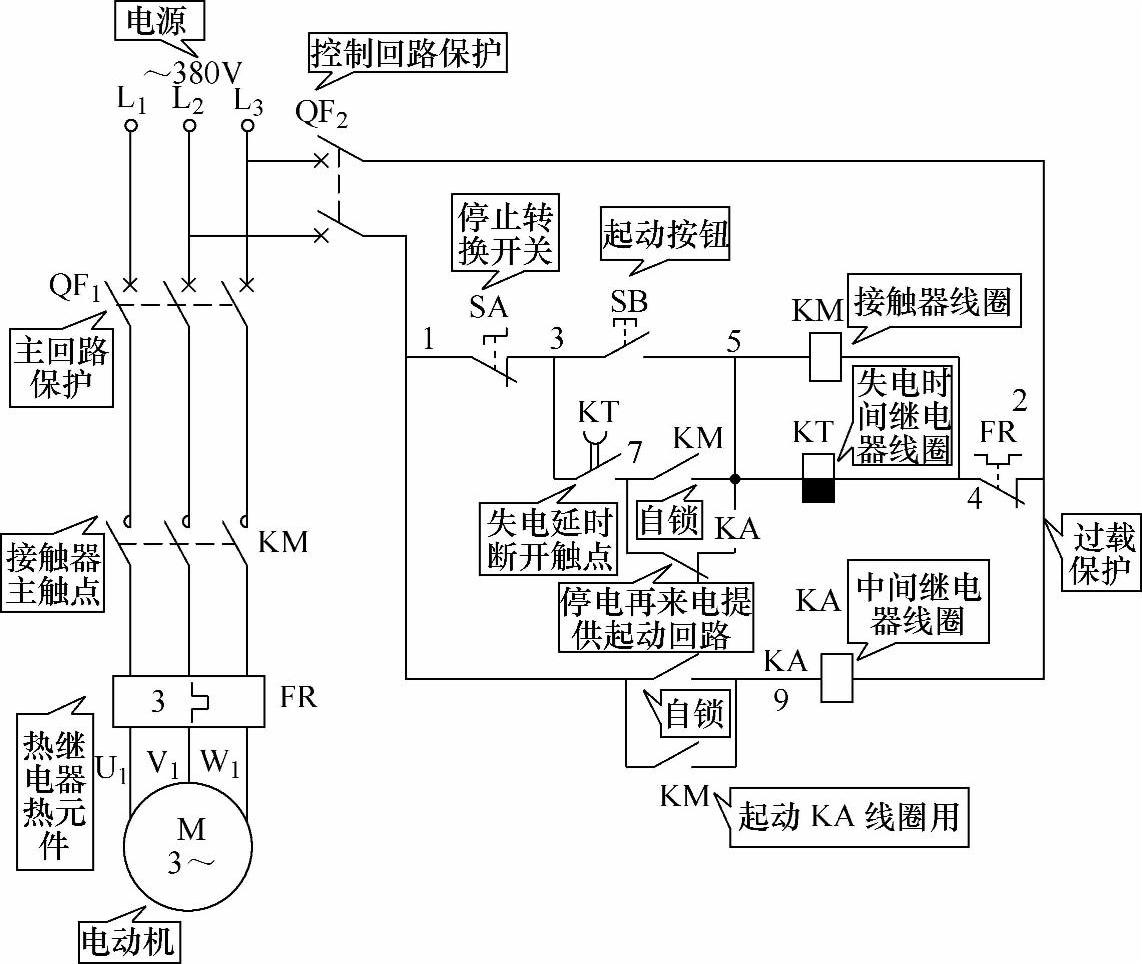

图2-20所示为另一种短暂停电自动再起动控制电路。

图2-20 短暂停电自动再起动控制电路（二）(www.daowen.com)

正常工作时，按下起动按钮SB，交流接触器KM线圈、失电延时时间继电器KT同时吸合且KT、KM自锁，KM辅助常开触点闭合，使中间继电器KA线圈得电吸合且自锁，为停电恢复供电做准备。实际上当按下起动按钮SB时，KM、KT、KA三只线圈均得电工作，其KM三相主触点闭合，电动机得电运转工作。当需正常停止时，则将转换开关SA旋至断开位置，此时，交流接触器KM、失电延时时间继电器KT线圈均断电释放，KM三相主触点断开，电动机失电停止运转。即使控制回路KM₁、KT线圈断电释放，但由于中间继电器KA线圈仍吸合不释放，其并联在交流接触器KM自锁触点上的常闭触点一直处于常开状态（在不断电状态下），使KM、KT能正常工作，不会出现任何不安全因素，达到理想的控制目的。

倘若电动机起动后，交流接触器KM、中间继电器KA、失电延时时间继电器KT线圈均得电吸合且自锁，如果此时出现断电现象（非人为操作停机），KM、KT、KA均断电释放，KA并联在KM自锁触点上的常闭触点恢复常闭为再起动提供起动条件，同时KT失电延时断开的常开触点延时恢复开状态，在KT延时恢复过程中（也就是KT设定的延时时间内，即工艺所要求的延时时间）电网又恢复正常供电，则控制电源通过转换开关SA、失电延时时间继电器KT延时断开的常开触点（此时仍闭合未断开），中间继电器KA常闭触点、失电延时时间继电器KT线圈、热继电器FR常闭触点至电源形成回路，KM₁、KT线圈又重新得电吸合且自锁，同时KA也在KM辅助常开触点的作用下得电吸合且自锁，KM三相主触点闭合，电动机重新起动运转工作。
