本电路巧妙地采用一只得电延时时间继电器KT1和一只失电延时时间继电器KT2,完成对两台电动机进行顺序自动起动、逆序自动停止控制,如图1-20所示。
顺序自动起动时,按下起动按钮SB2(3-5),得电延时时间继电器KT1和失电延时时间继电器KT2线圈均得电吸合且KT1不延时瞬动常开触点(3-5)闭合自锁,KT1开始延时。KT2失电延时断开的常开触点(1-7)立即闭合,使交流接触器KM1线圈得电吸合,KM1三相主触点闭合,电动机M1先得电起动运转。经KT1一段时间延时后,KT1得电延时闭合的常开触点(1-9)闭合,使交流接触器KM2线圈得电吸合,KM2三相主触点闭合,电动机M2后得电起动运转。从而实现顺序自动起动控制。
(www.daowen.com)

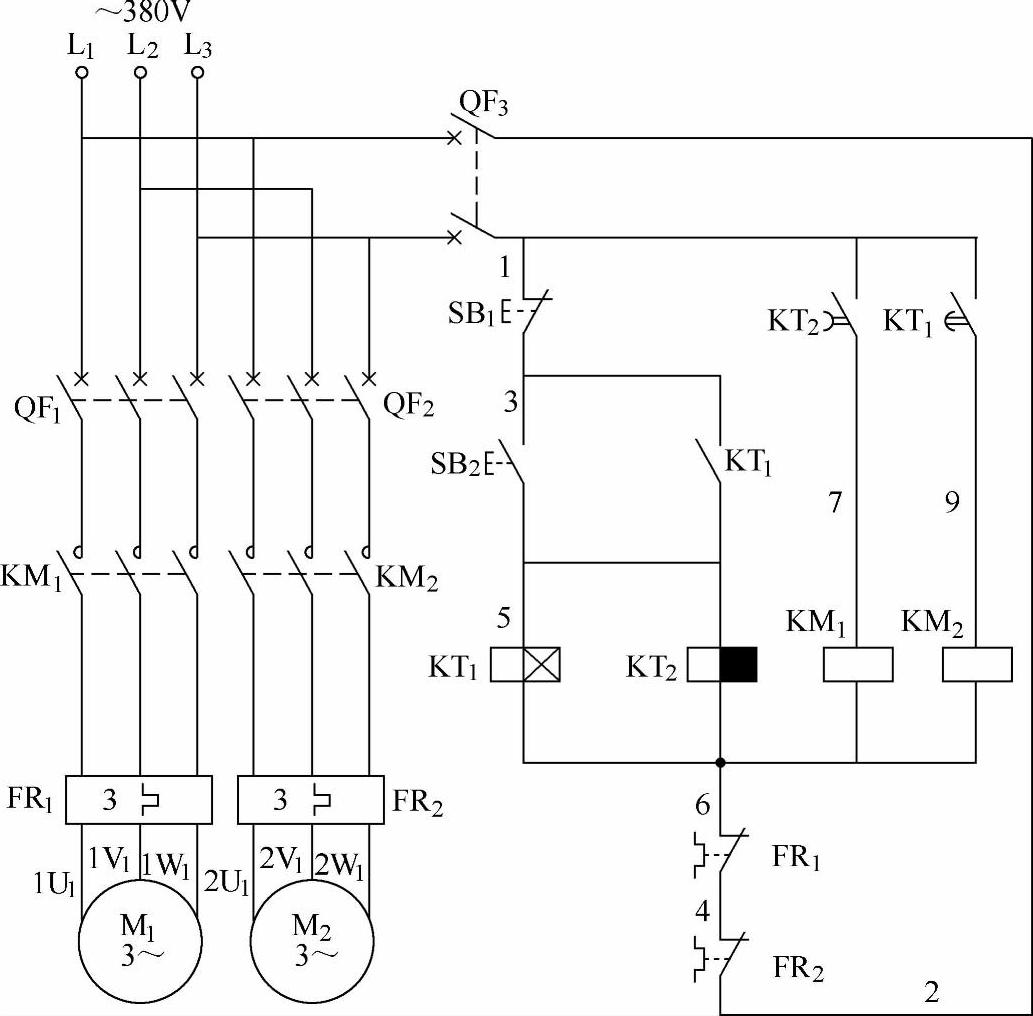

图1-20 两台电动机顺序自动起动、逆序自动停止控制电路
逆序自动停止时,按下停止按钮SB1(1-3),得电延时时间继电器KT1和失电延时时间继电器KT2线圈均断电释放,KT2开始延时。KT1得电延时闭合的常开触点(1-9)断开,使交流接触器KM2线圈断电释放,KM2三相主触点断开,电动机M2先失电停止运转。经KT2一段时间延时后,KT2失电延时断开的常开触点(1-7)断开,使交流接触器KM1线圈断电释放,KM1三相主触点断开,电动机M1后失电停止运转。从而完成逆序自动停止控制。
