本电路介绍一种两台电动机在开机时按次序从前向后延时起动，而在停机时不按次序任意操作进行，如图1-9所示。

按次序开机延时起动：开机时按下电动机M₁起动按钮SB₂，SB₂的一组常开触点（3-5）闭合，交流接触器KM₁线圈得电吸合且KM₁辅助常开触点（3-5）闭合自锁，KM₁三相主触点闭合，电动机M₁先得电运转，同时KM₁辅助常开触点（13-15）闭合，为电动机M₂控制回路KM₂线圈工作做准备，KM₁辅助常闭触点（1-17）断开、KM₁辅助常开触点（1-21）闭合，电源兼停止指示灯HL₁灭，电动机M₁运转指示灯HL₂亮，说明电动机M₁已起动完成；在按下起动按钮SB₂的同时，SB₂的另外一组常开触点（5-7）闭合，使得电延时时间继电器KT线圈得电吸合且KT不延时瞬动常开触点（5-7）闭合自锁，并开始延时。经得电延时时间继电器KT一段延时后，KT得电延时闭合的常开触点（11-13）闭合，交流接触器KM₂线圈得电吸合，KM₂辅助常开触点（11-15）闭合自锁，KM₂三相主触点闭合，电动机M₂得电运转；KM₂辅助常闭触点（7-9）断开，切断得电延时时间继电器KT线圈回路电源，KT线圈断电释放，KT不延时瞬动常开自锁触点（5-7）断开，KT得电延时闭合的常开触点（11-13）恢复常开，为随时停止KM₂线圈回路电源做准备；KM₂辅助常闭触点（17-19）断开，KM₂辅助常开触点（1-23）闭合，电动机M₂运转指示灯HL₃亮，说明电动机M₂已起动完成。

(www.daowen.com)

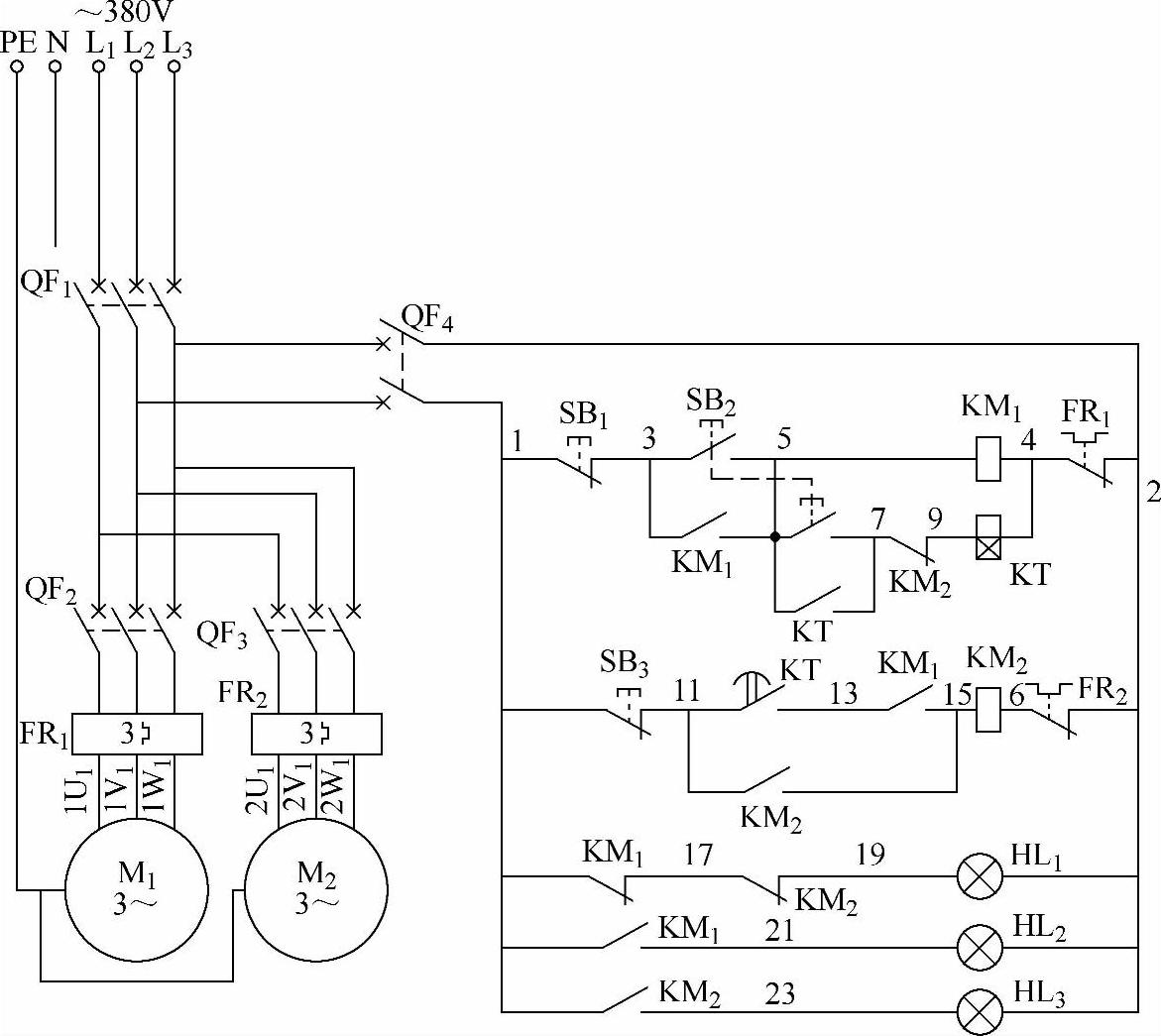

图1-9 两台电动机开机按次序从前向后自动完成、而停机不按次序操作电路

停止时，可不按次序任意停机。当按下SB₁（1-3）时，交流接触器KM₁线圈断电释放，KM₁三相主触点断开，电动机M₁失电停止运转，KM₁辅助常开触点（1-21）断开，电动机M₁运转指示灯HL₂灭，说明电动机M₁已失电停止运转。当按下SB₃（1-11）时，交流接触器KM₂线圈断电释放，KM₂三相主触点断开，电动机M₂失电停止运转，KM₂辅助常开触点（1-23）断开，电动机M₂运转指示灯HL₃灭，说明电动机M₂已失电停止运转。注意，停止兼电源指示灯HL₁只有在两台电动机全部停止后才会被点亮。
