触摸屏与PLC通过串口通信的过程与通过以太网通信类似，这里只对其做简单的介绍。

1）用串口数据线将PLC与触摸屏连接起来，完成硬件连接。

2）按照以下步骤，在EB8000 Project Manager（触摸屏的画面编辑软件）中进行参数设置。

①打开EB8000 Project Manager软件，并创建新文件。选择对应HMI机型及显示模式，点击确认后进入“系统参数设置”界面。

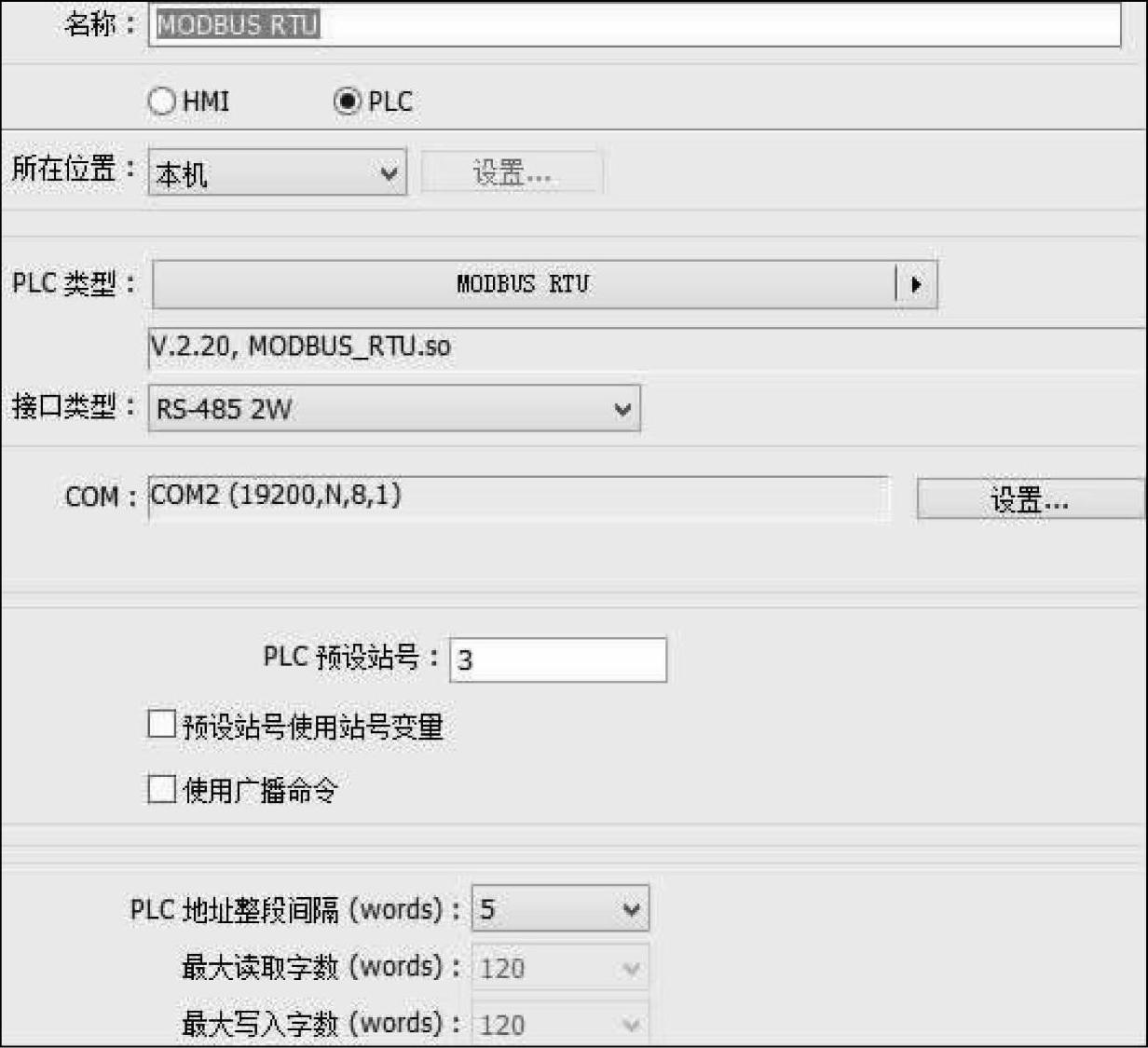

②在“系统参数设置”界面，点击“新增”就可以进入设备属性界面，其参数设置如图10-24所示。

图10-24 设备属性参数

③通信参数设置完毕后就可以编辑界面了。

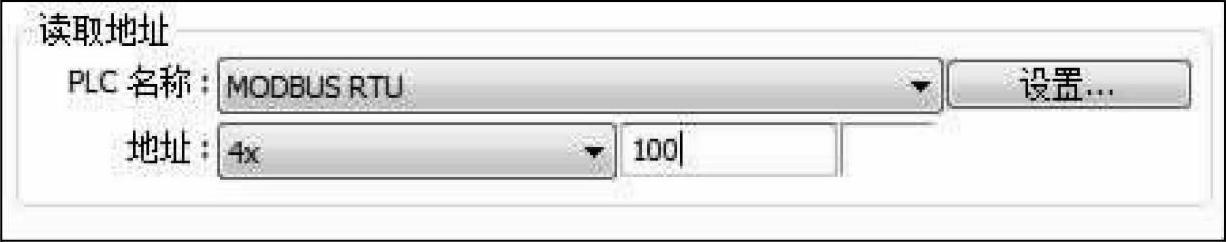

例：单击工具栏中的数值输入模块，输入“PLC的名称”与“地址”，如图10-25所示。

图10-25 模拟量输入模块地址

④保存、编译、下载，即可完成触摸屏的参数设置。

3）按以下步骤在CCW中进行参数设置。

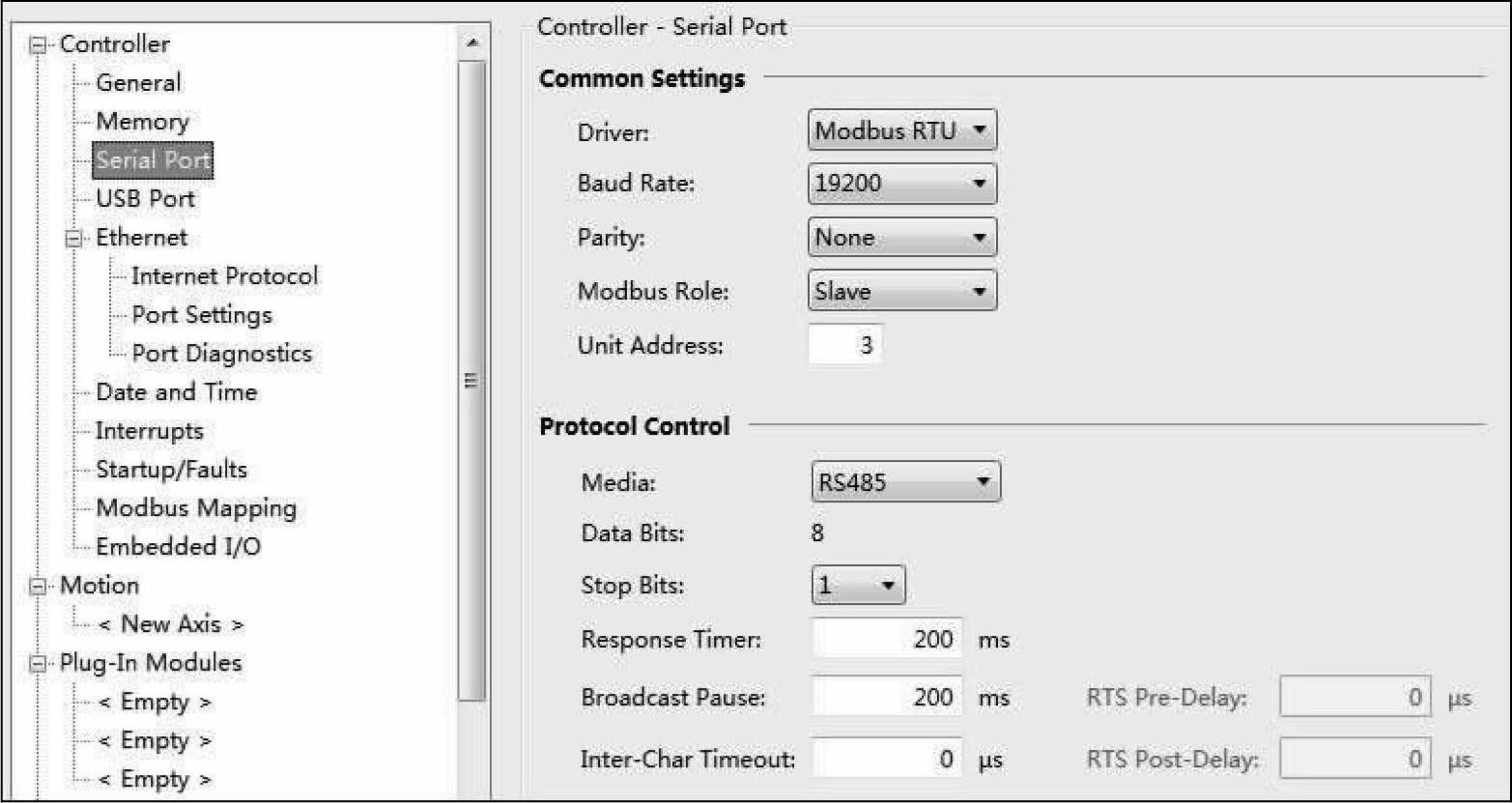

①进入Micro850的“控制器属性”界面，在“Serial Port”中设置合适的串口参数，如图10-26所示。(www.daowen.com)

图10-26 串口参数

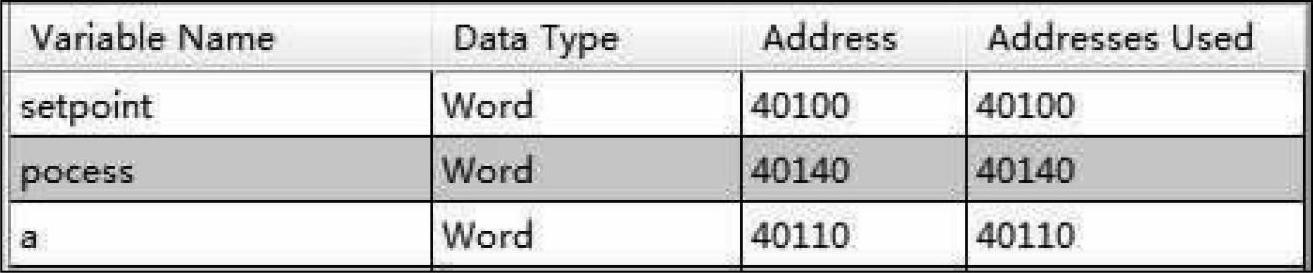

②建立3个Word型的全局变量，并在“控制器属性”界面的“Modbus Maping”选项中，填好对应的地址，如图10-27所示。

图10-27 PLC的变量地址

例：在EB8000 Project Manager中定义的一个标签的地址为“4X 100”，那么CCW中对应的变量的地址为“40100”。

③编译、下载，即可完成PLC的参数设定。

④运行CCW软件即可利用计算机检测Micro850与触摸屏之间的通信。

例：如果在触摸屏中的数据输入模块中输入数字，对应的全局变量就会有相应的数字变化，如图10-28和图10-29所示。

图10-28 触摸屏中输入数字

图10-29 全局变量中的数据改变
