1）给Micro850设置一个IP地址，如IP地址可设置为192.168.1.11，子网掩码设置为255.255.255.0。
2）测试OPC功能，首先要在Micro850中设置测试变量，作为OPC可以转移BOOL、SINT、INT、DINT和REAL的基本数据类型。如图9-51所示，创建以下全局变量：M850BOOL、M850 INT、M850 DINT和M850 REAL，变量创建完成后编译、下载。注意，只有全局变量可以通过CIP实现Micro850控制器通信。
图9-51 在Micro850中创建全局变量

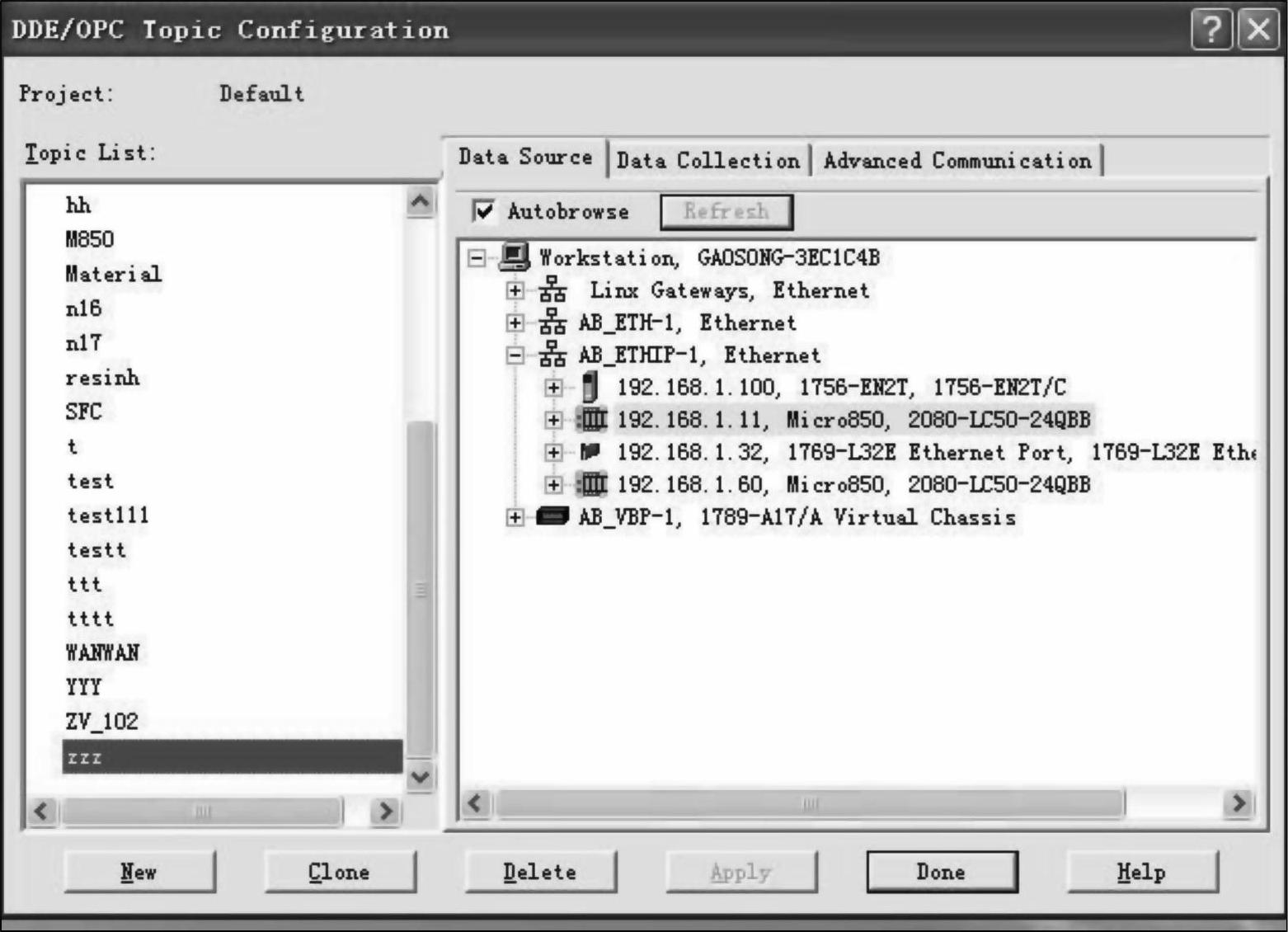

3）启 动RSLinx软 件，通 过“DDE/OPC→Topic Configuration”选择Micro850（192.168.1.11），然后单击“New”按钮创建一个新的NEW Topic，并命名为“zzz”，如图9-52所示。注意：RSLinx OEM版本以上才支持OPCS.Server功能。
(www.daowen.com)
图9-52 创建一个新的NEW Topic

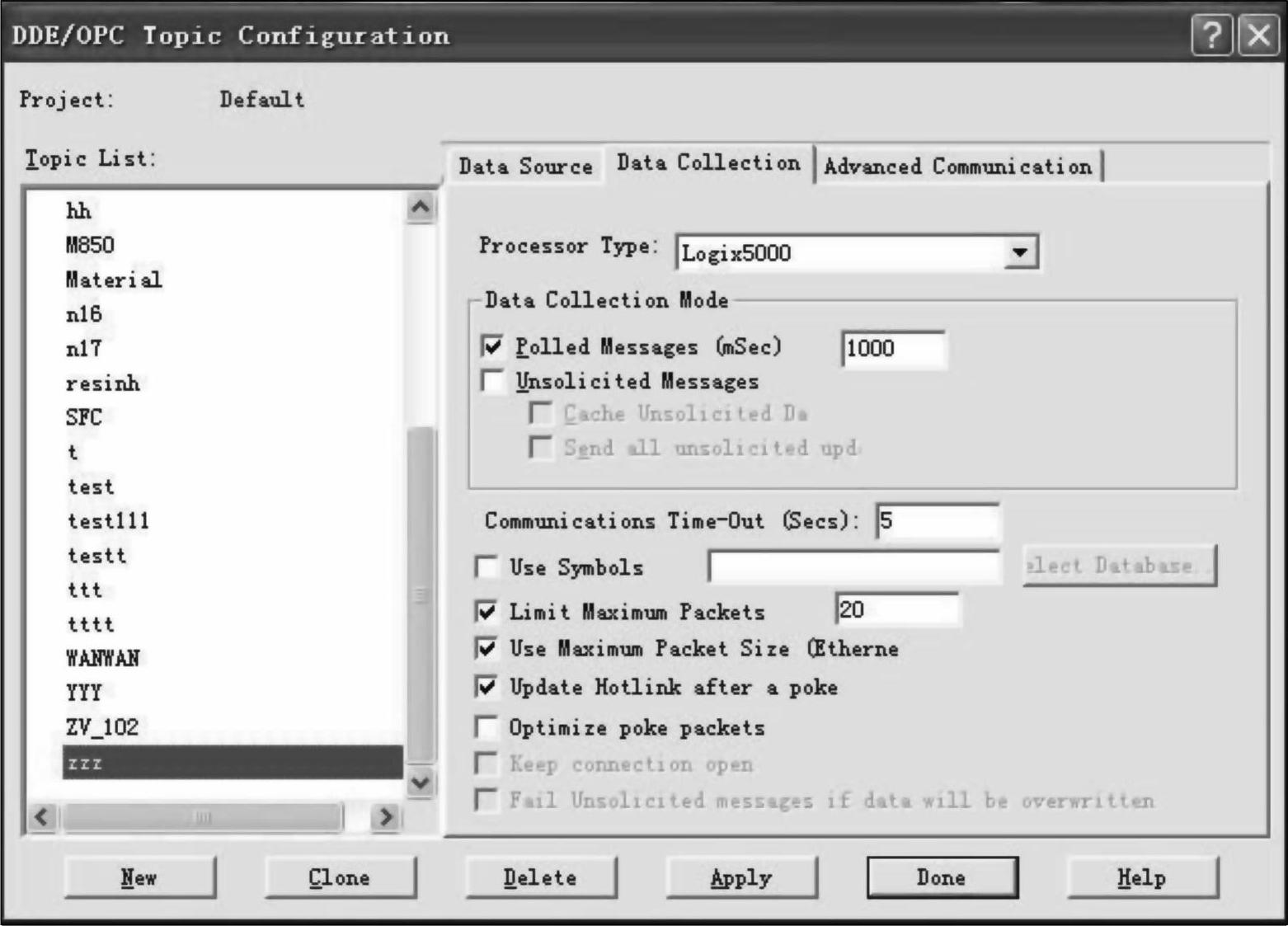

4）在“Data Collection”选项中将“Processor Type”设置为Logix5000，点击“Apply”完成更新后结束设置，如图9-53所示。
图9-53 “Data Collection”中选项设置
