【摘要】:图9-27 ACL Input功能块创建2)插入AWA功能块,对于此块,创建数据类型分别为“AWAAWT”和“ASCIILO-CADDR”的变量,分别命名为“AWA Input”、“CHAR SOURCE”。图9-28 AWA功能块通道及字符数量设置4)展开“CHAR SOURCE”变量,输入要显示的ASCII字符。图9-29 CHAR SOURCE变量设置初值图9-30 添加常开触点6)给AWA功能块设置一个附加字符,可根据图9-31进行设置。图9-32 AWA功能块字符设置7)将程序编译,下载并进入调试模式,将开关start ABL置1,激活ABL功能块,字符数将显示为0,如图9-33所示。

设置AWA功能块的方法详解

1)AWA指令执行以下操作:

●源变量通过串行端口给连接设备发送指定数量的字符(AWA Input长度)。

●增加了字符的结尾(追加一个或两个在控制器属性窗口中定义的字符)。


图9-27 ACL Input功能块创建

2)插入AWA功能块,对于此块,创建数据类型分别为“AWAAWT”和“ASCIILO-CADDR”的变量,分别命名为“AWA Input”、“CHAR SOURCE”。

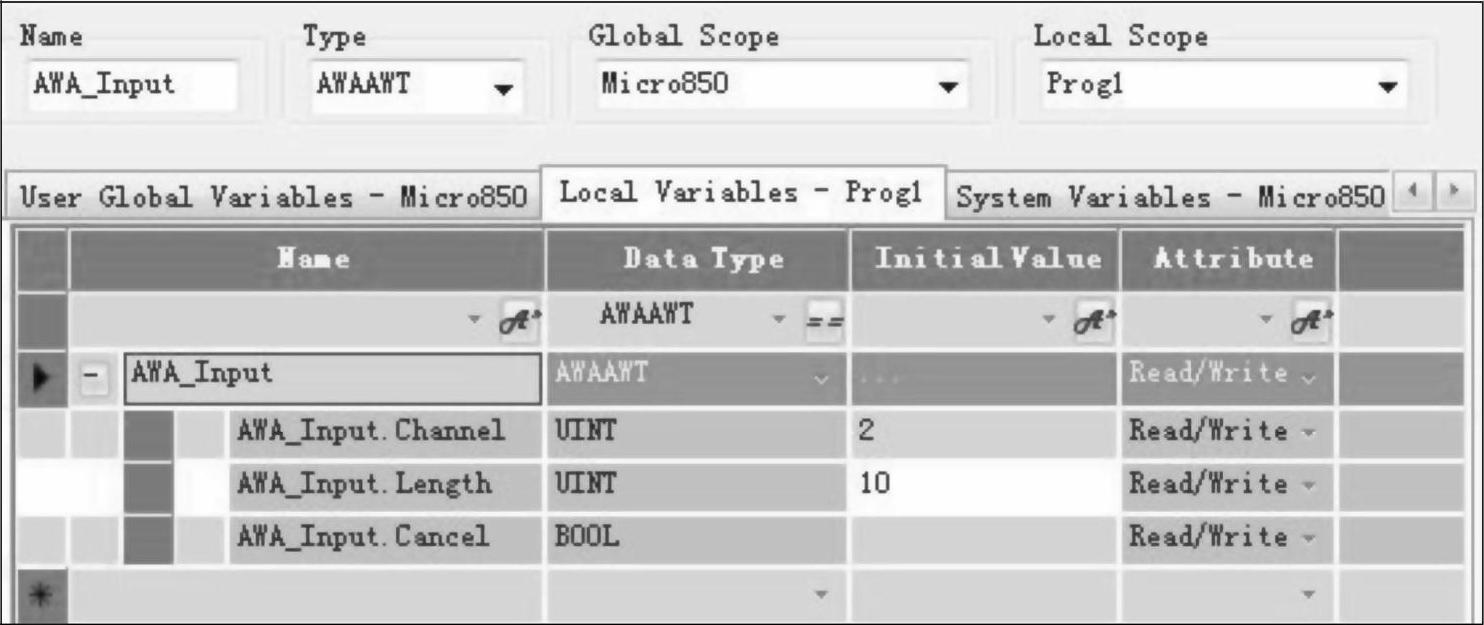

3)展开“AWA Input”变量,设置通道及要发送字符的数量,如图9-28所示。


图9-28 AWA功能块通道及字符数量设置

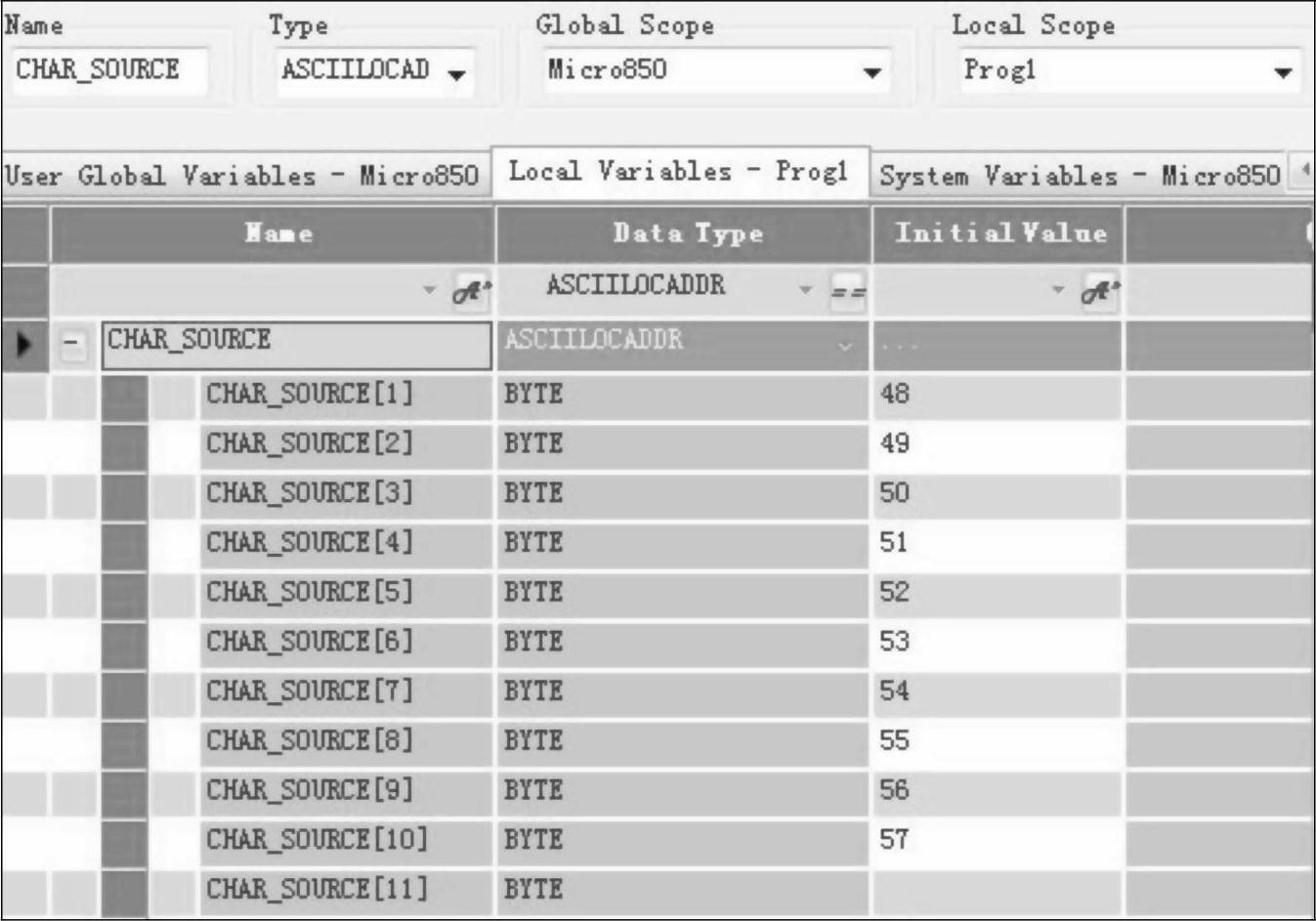

4)展开“CHAR SOURCE”变量,输入要显示的ASCII字符。如要显示数字0~9,则按照如图9-29所示设置初值。

5)添加常开触点避免功能块直接触发,如图9-30所示。


图9-29 CHAR SOURCE变量设置初值


图9-30 添加常开触点

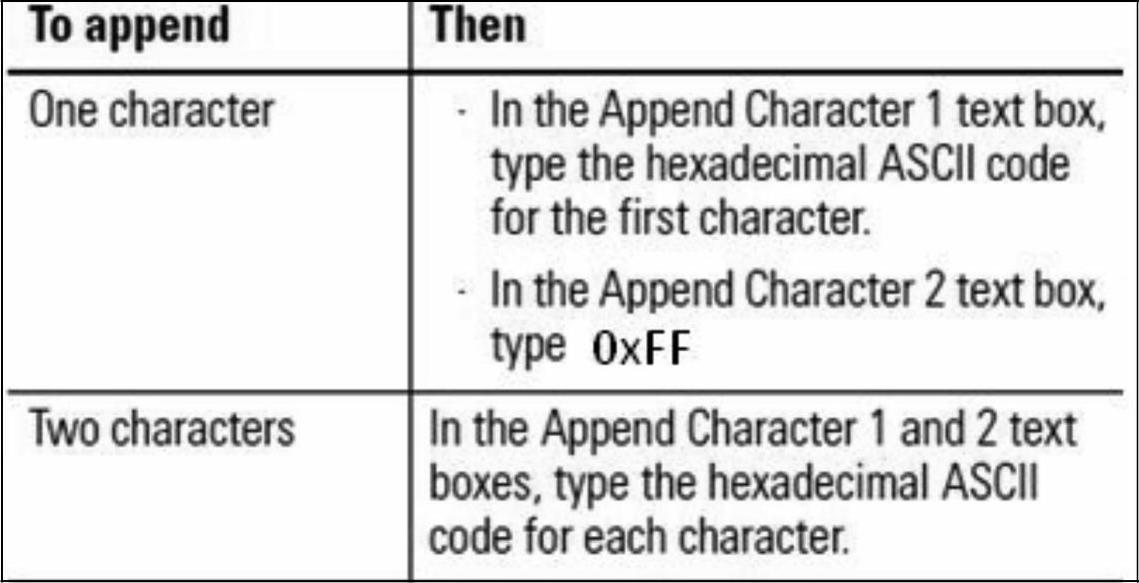

6)给AWA功能块设置一个附加字符,可根据图9-31进行设置。


图9-31 ASCII属性

如选择附加字符“a”,则输入“0x61”来表示字符并以“0xFF”结束附加,如图9-32所示。


图9-32 AWA功能块字符设置

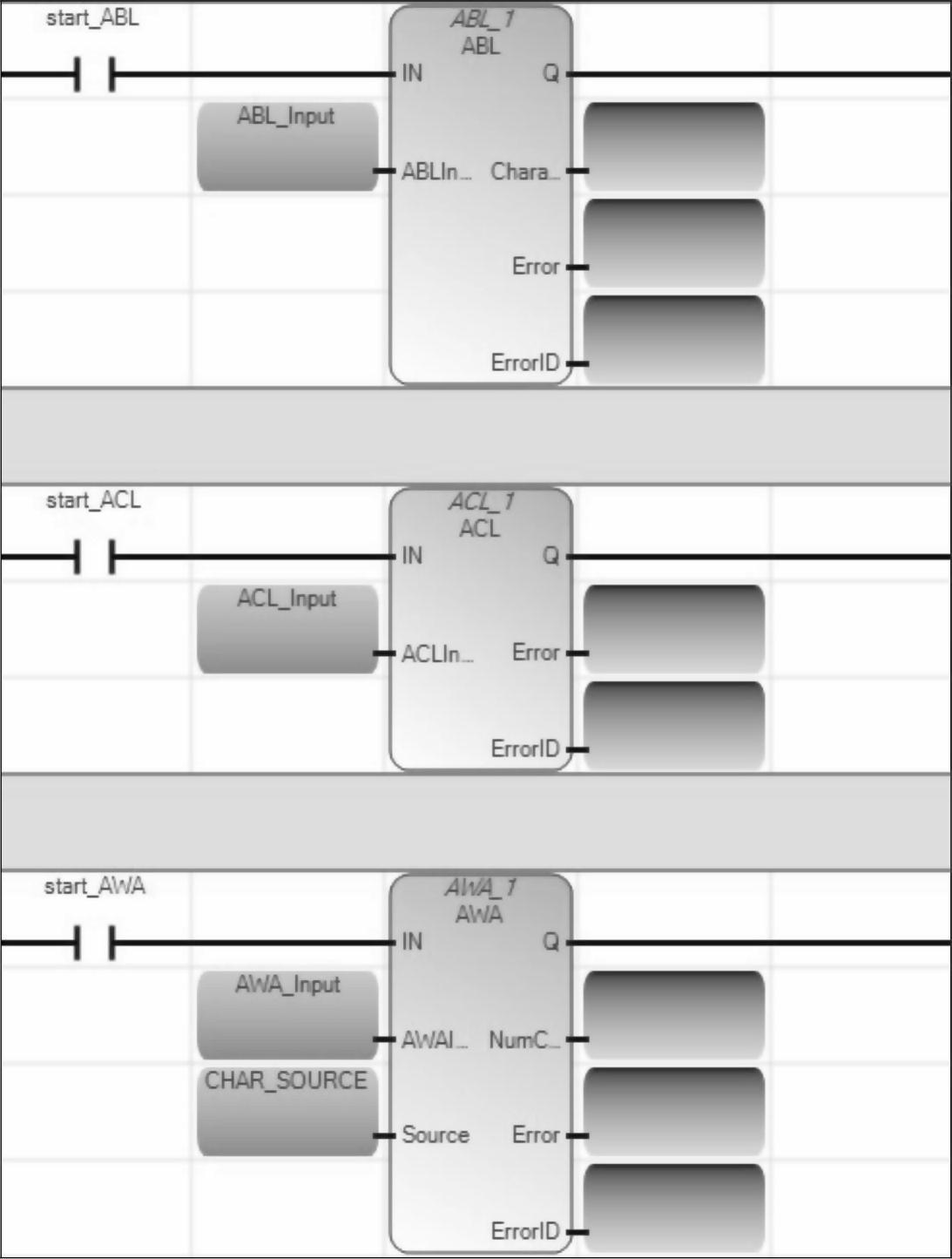

7)将程序编译,下载并进入调试模式,将开关start ABL置1,激活ABL功能块,字符数将显示为0,如图9-33所示。
