优化Studio5000设置方法

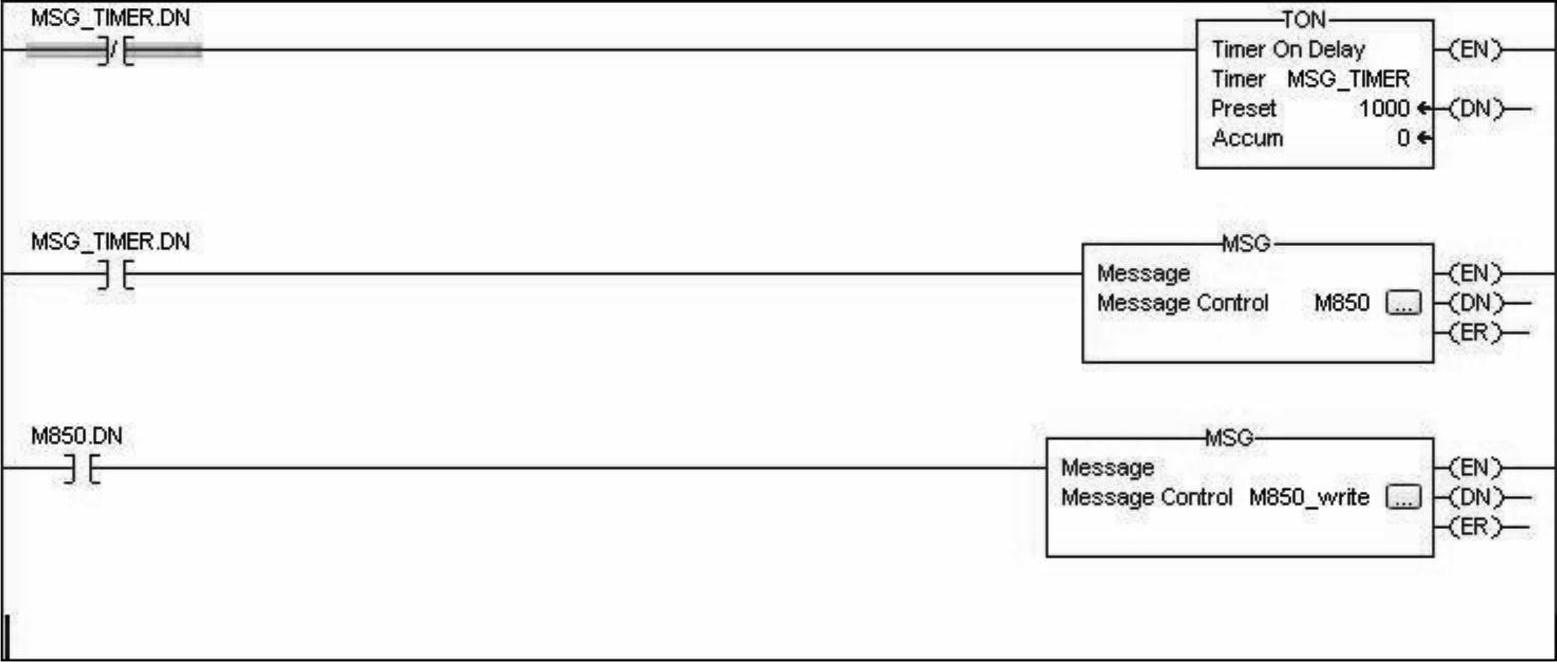

1)打开Studio5000软件,分别创建名为M850和M850 write的MSG指令标签,如图9-13所示。


图9-13 在Studio5000中建立标签

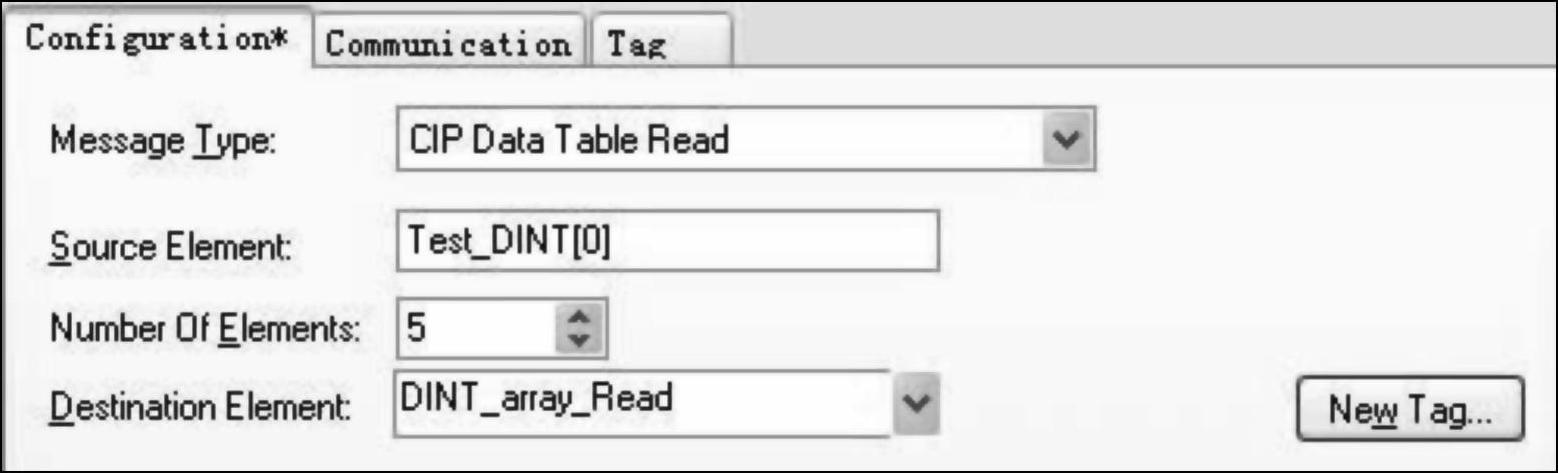

2)对读MSG指令M850进行属性设置,“Message Type”选项中选择“CIP Data Table Read”,在“Source Element”项中输入已在Micro850控制器中创建的变量名称“Test DINT[0]”,“Number Of Eleement”项设置为5。然后点击“NEW TACT”按键在“Destination El-ement”中新建变量“DINT array Read”,如图9-14所示。


图9-14 变量创建及属性设置

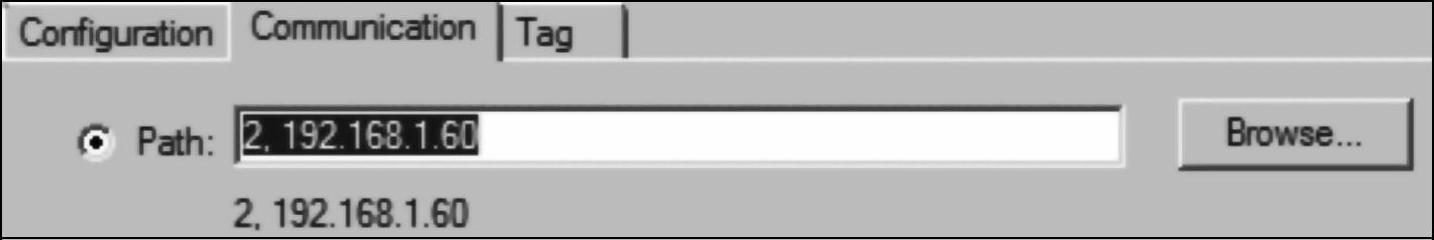

3)点击“Communication”选项卡,设置路径“2.192.168.1.60”,如图9-15所示。


图9-15 路径设置(www.daowen.com)

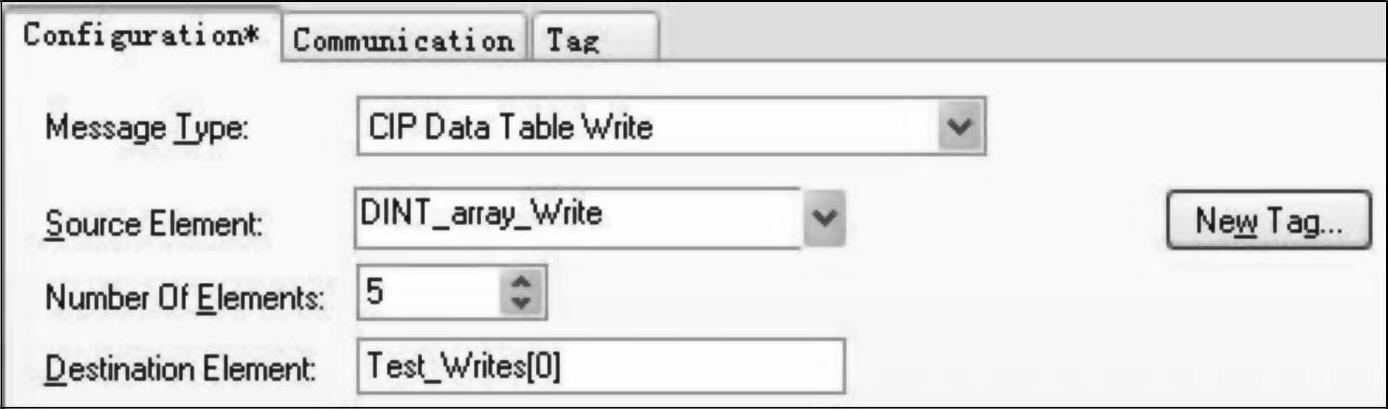

4)对写MSG指令M850 writes进行选项配置,在“Message Type”中选择“CIP DataTable Write”,然后点击“NEW TAG”按键,在Source Element中创建“DINT array Write”变量,并指定元素的数量为5,在“Destination Element”中输入在Micro850中设置好的变量“Test Writes[0]”,如图9-16所示。


图9-16 M850 writes属性配置

5)编译,下载,展开标签“DINT array Read”后可看到由Micro850控制器中数组“Test DINT”传送过来的数据,在标签“DINT array Write”中输入数值就可发送到Mi-cro850控制器的数组“Test Writes”变量中,如图9-17、图9-18所示。

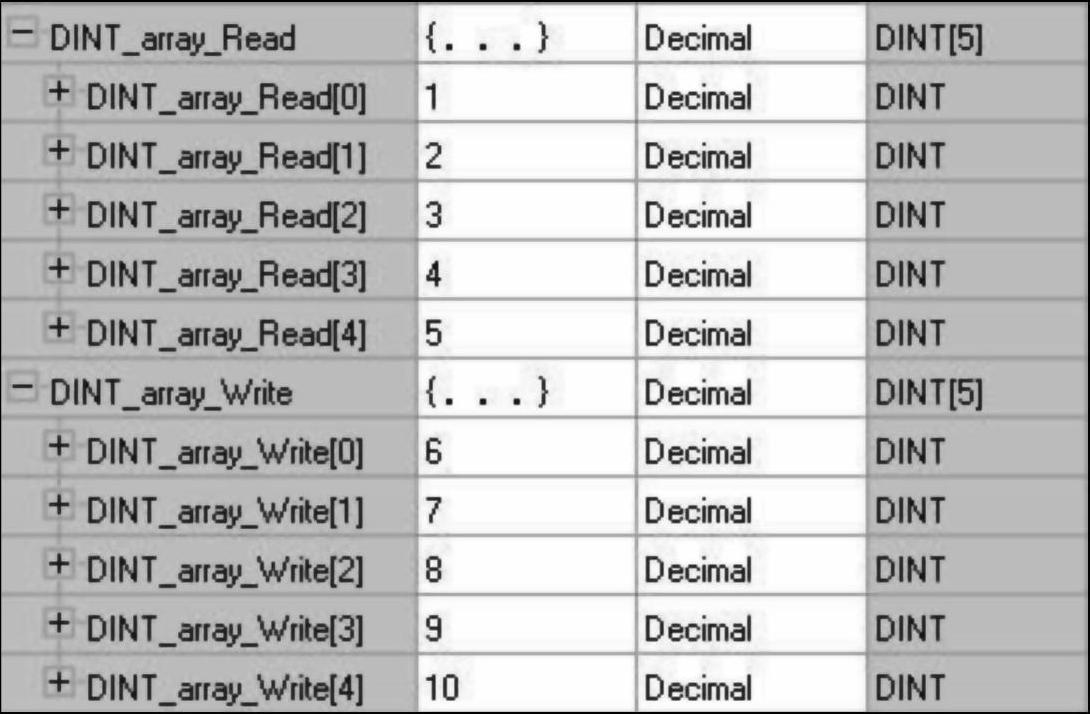

图9-17 Studio5000中的控制器标签

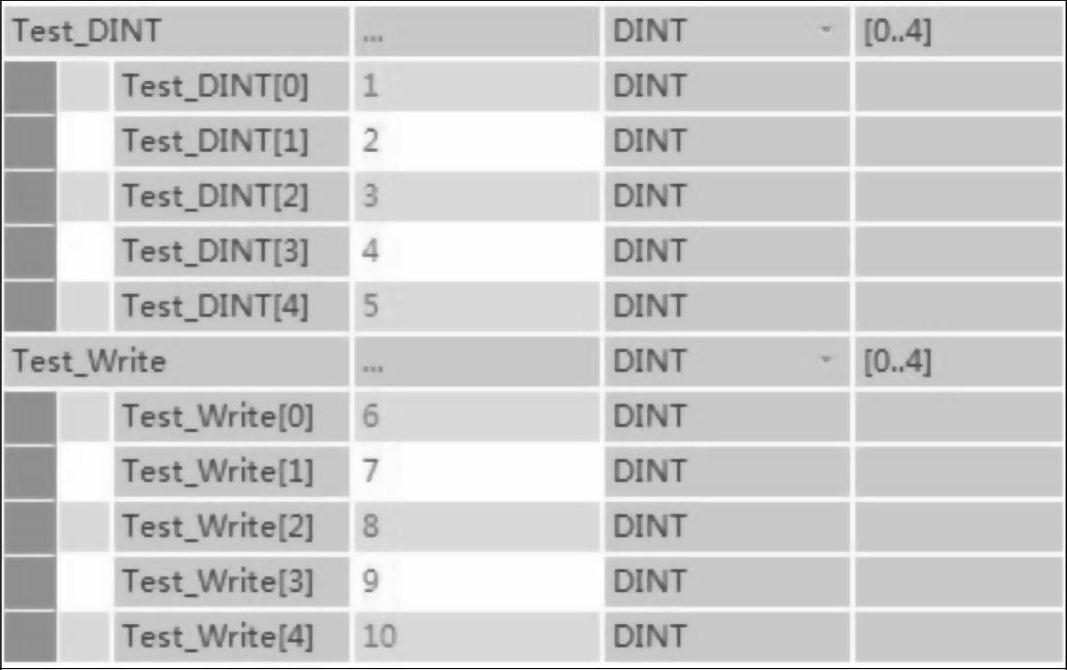

图9-18 Micro850控制器中的标签值
