1.配置PVC600屏与控制器

使用网线将PVC600与控制器连接起来，连接方法如7.1节图7-1所示。连接好后，在PVC600界面中设置通信地址为192.168.1.22。设置完可以在网页上输入192.168.1.22进入PVC600的配置界面。

2.配置PVC600通信

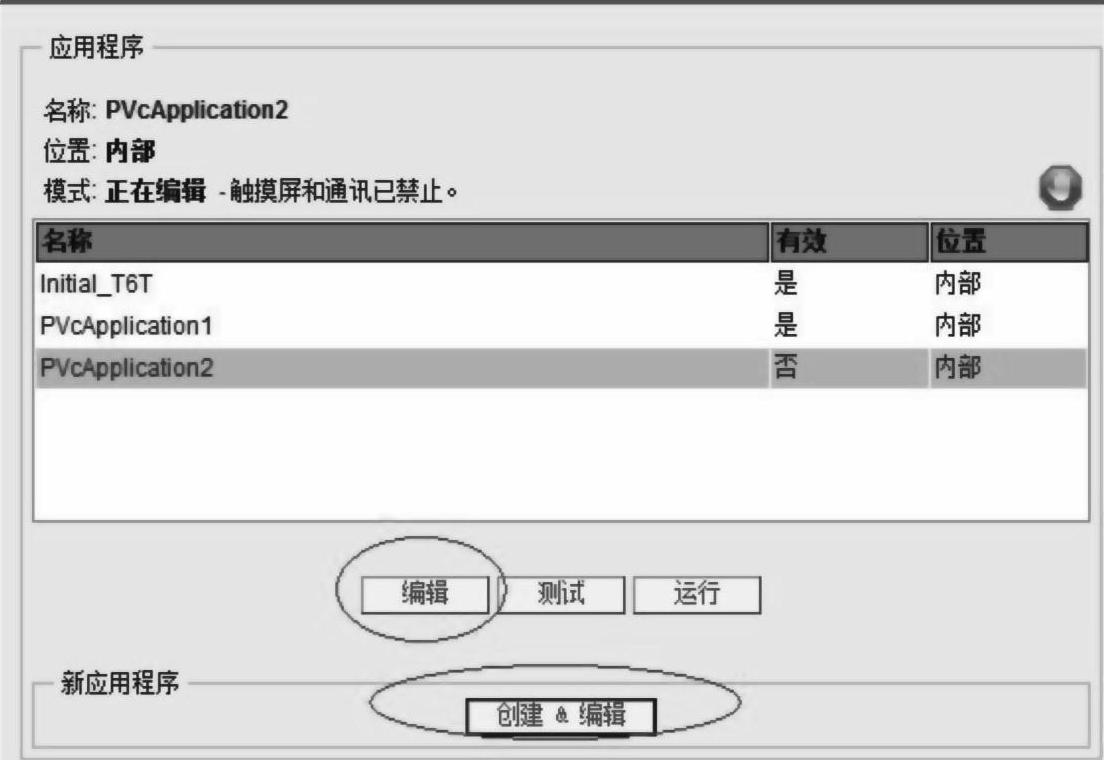

在PVC600配置界面中点击创建，创建一个新的PVC应用程序，如图7-51所示。

在配置界面下点击“编辑”，进入编辑界面。

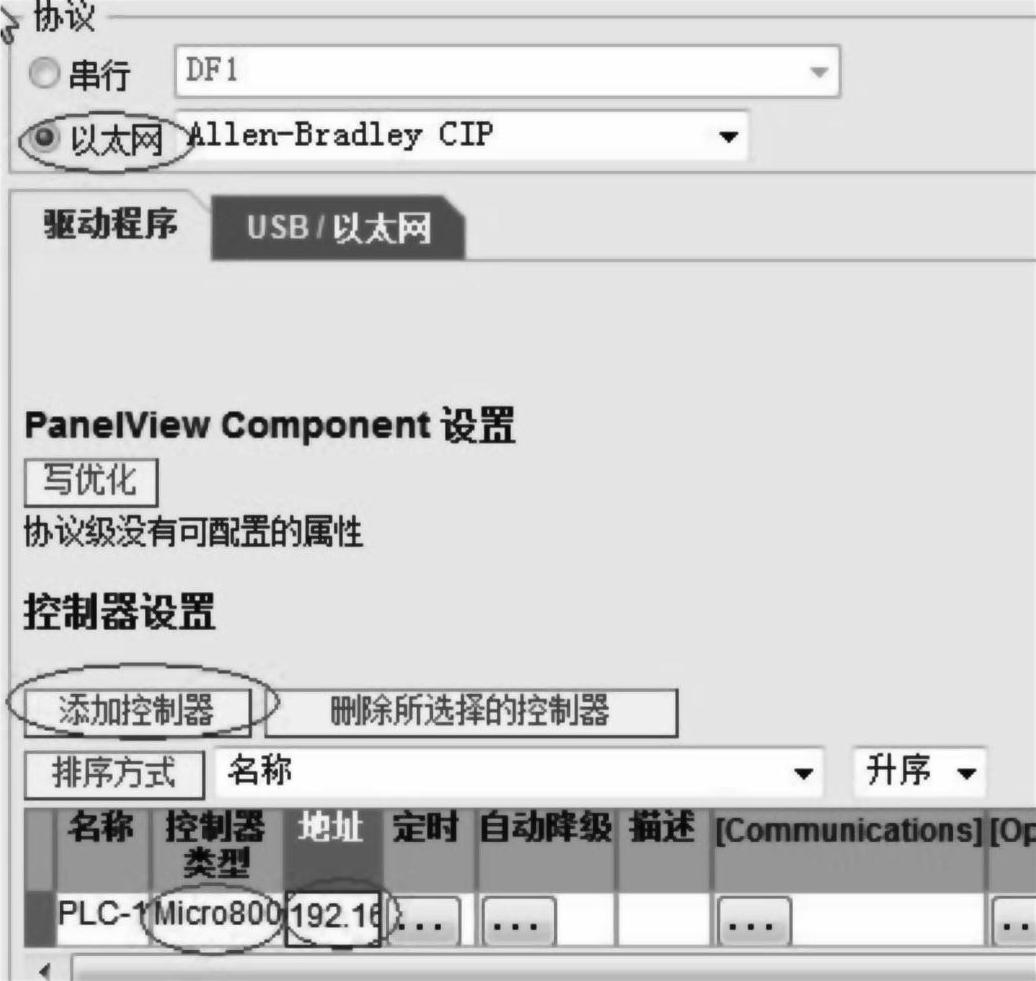

进入通信设置界面，选择通信协议为以太网Allen-Bradley CIP，添加控制器为Micro800系列，输入控制器IP地址。PVC通信配置界面如图7-52所示。

图7-51 PVC配置界面

图7-52 PVC通信配置界面

3.配置PVC标签(www.daowen.com)

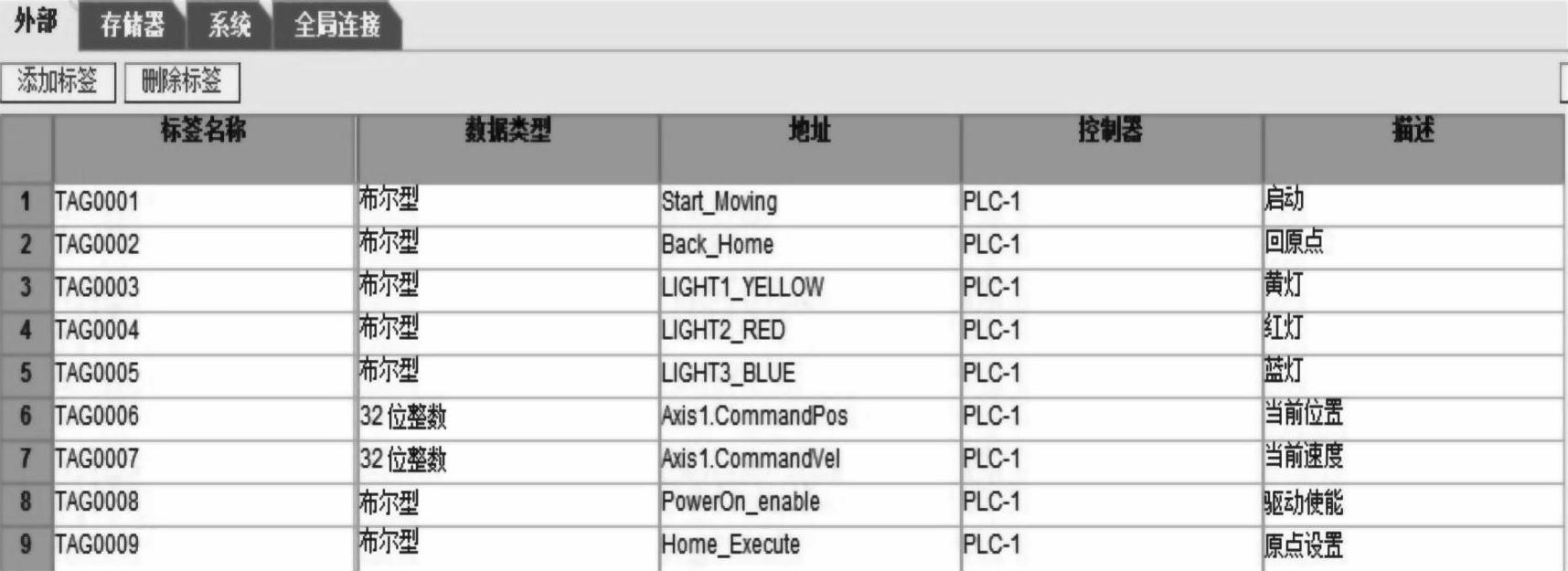

标签的设置界面如图7-53所示。

4.界面编辑

编辑界面如图7-54所示，图中黄、红、蓝灯分别用3、4、5号标签做了标记，当前位置使用的是TAG0006显示控制器中的Axis1.CommandPos的值，当前速度显示的是Ax-is.CommandVel的值。启动使用的是Start Moving布尔量，返回使用的是Back Home布尔量。使能按钮控制MC Power模块的Enable位，原点按钮控制MC Home模块的Excute位。

5.运行界面

在PVC配置界面点击“运行”，开始运行界面，如图7-54所示，点击启动按钮后，可以看到当前位置和当前速度开始实时变化，到达1000mm位置2s后，黄灯亮，到达3000mm位置2s后，红灯亮，到达10000mm位置2s后蓝灯亮。至此一个简单的位置控制系统设计完毕。
