点击“创建&编辑”选项，进入画面编辑窗口。

1.设置选项

点击“设置”选项，该选项的设置将对该项目中的所有画面产生作用，属于全局设置。它包括两部分，一部分是开发阶段界面设置，如图6-20所示；另一部分是运行阶段界面设置，如图6-21所示。

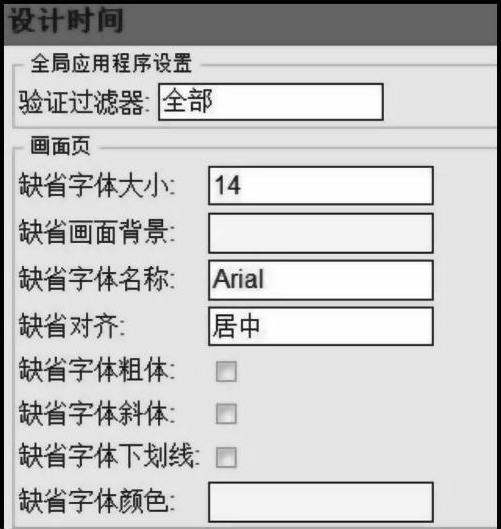

图6-20 开发阶段界面设置

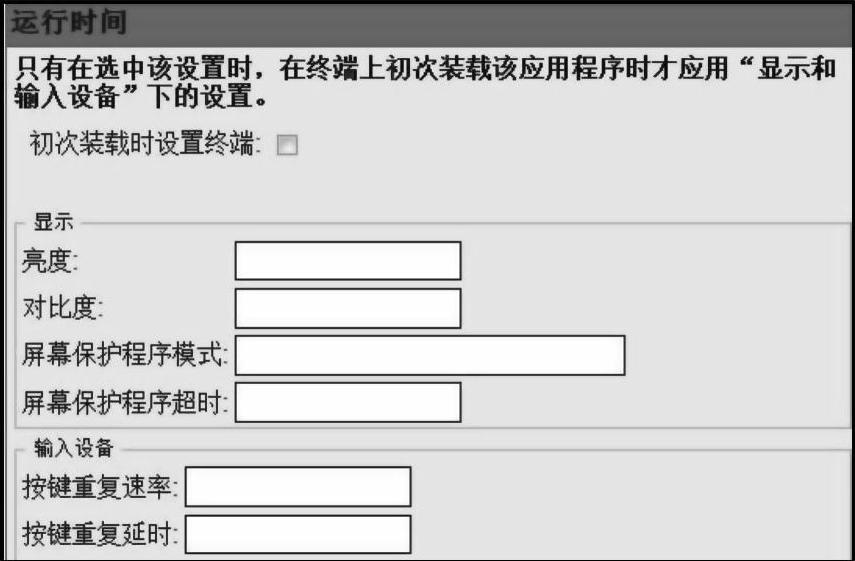

图6-21 运行阶段界面设置

2.通信设置

PVC600提供了多种通信端口，可以通过CIP（Common Industrial Protocol）、DF1协议和DH-485协议进行通信。

首先介绍如何使PanelView Component Terminal与Micro850控制器通过以太网建立通信连接的步骤如下：

1）点击“通信”打开通信组态窗口。

2）选择“协议”下的以太网，在以太网后面的下拉框中包括很多厂家定义的以太网通信协议，在此选择Allen-Bradley CIP，如图6-22所示。

3）在“控制器设置”选项中进行下面3个操作：接受默认的控制器名称或者手动输入控制器名称（PLC-1）；选择控制器类型为Micro800；输入控制器的IP地址，如图6-23所示。

(www.daowen.com)

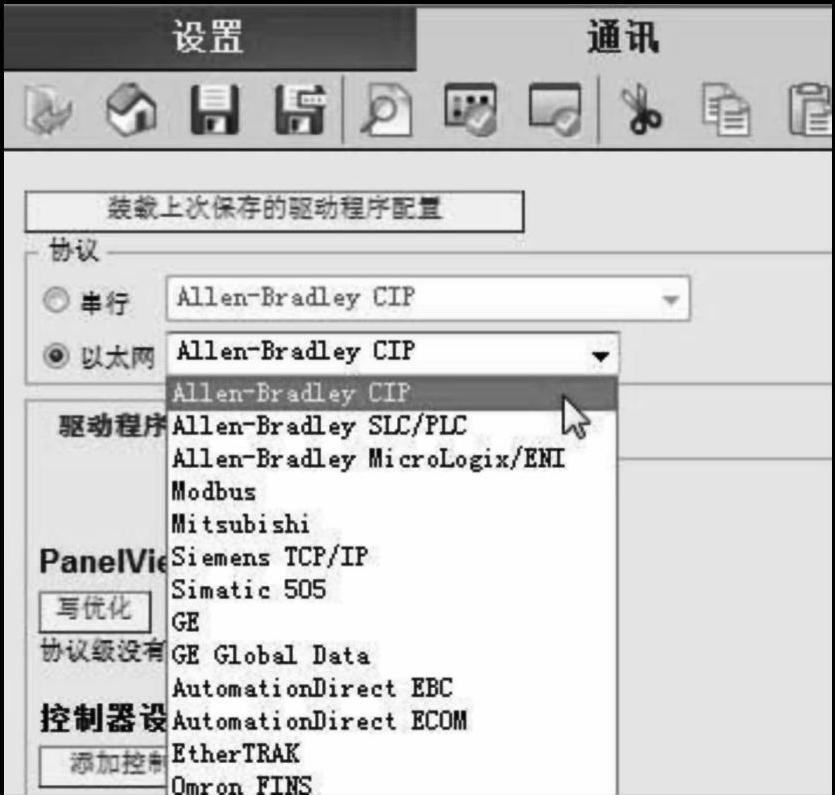

图6-22 选择Allen-Bradley CIP

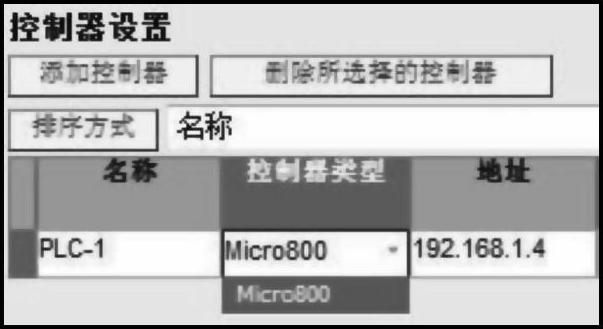

图6-23 控制器设置

3.创建标签

在PVC 600的编程中，标签起到了“纽带”的关键作用。它使PVC 600中的变量和控制器的数据地址一一对应起来，这样通过PVC 600可以对PLC的数据地址进行监控。

PVC 600中有很多种类的标签，最主要的是写标签和读标签。写标签就是将PVC 600相应变量的值写到控制器中，因此与按钮、数据输入控件对应的标签大多为写标签。读标签就是将控制器相应数据地址的值读到PVC 600的相应变量中，以完成数据的显示，因此与图形显示、数据显示控件对应的标签大多为读标签。指示器标签的用法与瞬动按钮很相似。当指示器标签与写标签地址相同时，按下按钮，按钮的状态改变值会通过指示器标签直接表示出来；当指示器标签与写标签地址不同时，按下按钮，按钮的状态改变值要从指示器标签的地址中读取。

PVC 600的变量按照功能可分为外部变量、内存变量、系统变量和全局连接。外部变量和内存变量的数据来源不同，外部变量的数据来源是由外部设备提供的，如PLC或其他设备，内存变量的数据来源是由PVC 600提供的，与外部设备无关。系统变量是PVC 600提供的一些预定义的中间变量。每个系统变量均有明确的意义，可以提供现成的功能，系统变量由PVC 600自动创建，组态人员不能创建系统变量，但可使用由PVC 600创建的系统变量，系统变量以“”开头，以区别于其他变量。

点击“标签”选项，进入创建标签界面，选中“外部”点击“添加标签”按钮添加标签，创建新的标签名，并选择数据类型、标签对应的地址及控制器，标签名称必须和速度控制系统实例中控制器的变量名称相对应如图6-24所示。如果只有一个控制器，那么“Con-troller”中默认为“PLC-1”，创建完成的标签如图6-25所示。

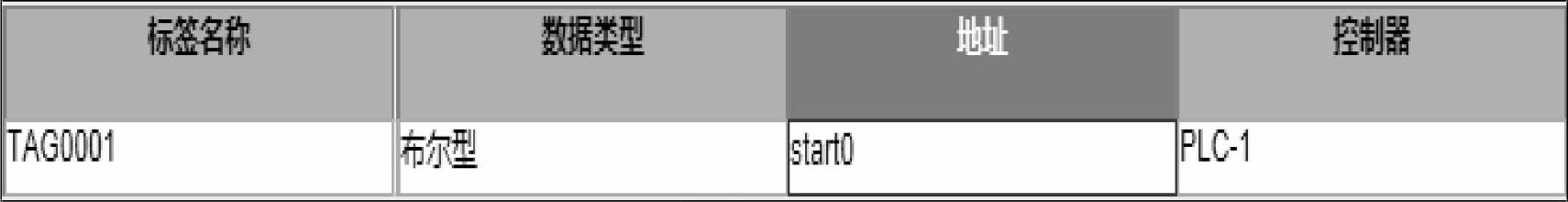

图6-24 添加标签地址

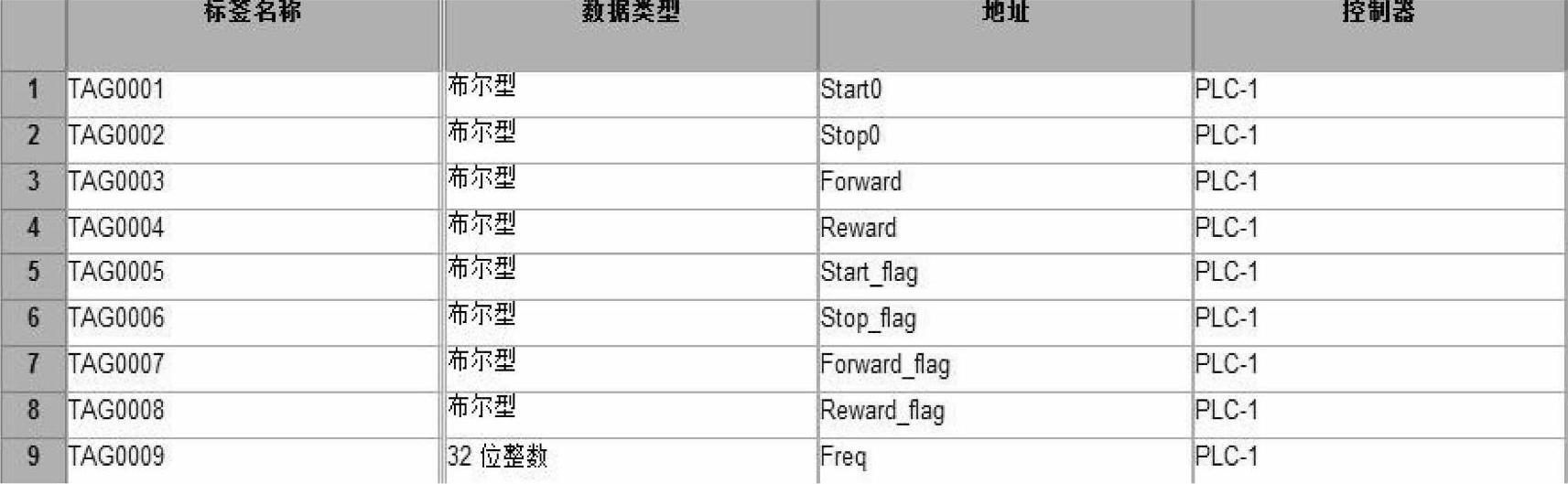

图6-25 创建完成的标签
